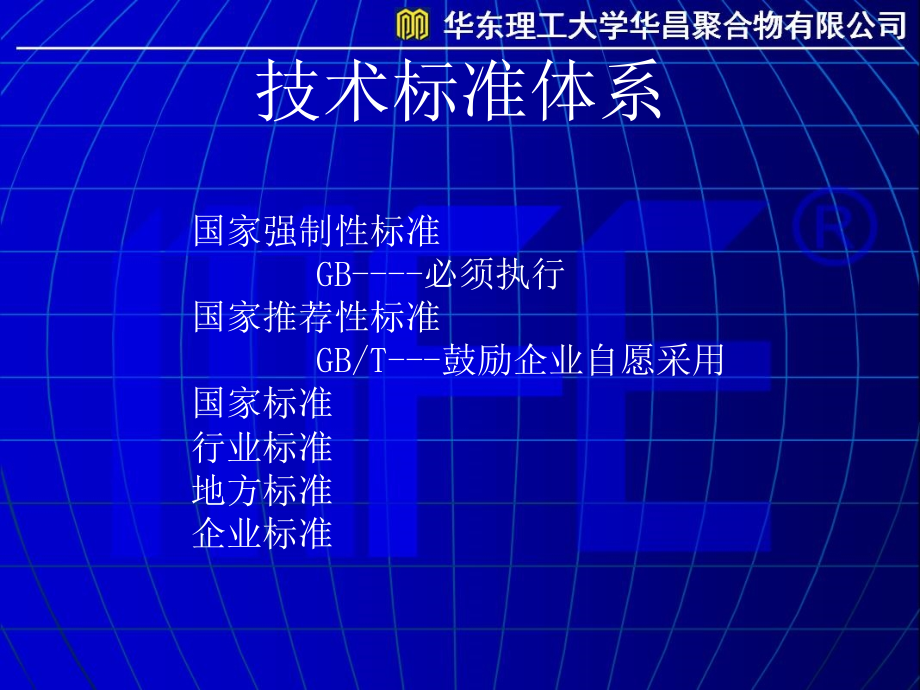

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,工业建筑防腐蚀技术规范与标准设计图集,华东理工大学,侯锐钢,技术标准体系,国家强制性标准,GB-,必须执行,国家推荐性标准,GB/T-,鼓励企业自愿采用,国家标准,行业标准,地方标准,企业标准,加强立法工作，形成完整体系,勘查规划,设计规范,标准图集,施工安装,概预决算,质量验评,维护检修,建筑防腐蚀工程主要国家标准,工业建筑防腐蚀设计规范,（,GB50046-2008,）,建筑防腐蚀工程施工及验收规范,（,GB50212-2002,）,建筑防腐蚀工程质量验收规范,（,GB50XXX-20XX,）,工业建设标准强制性条文,工业设备及管道防腐蚀工程施工规范,GBXXXXX-200X,工业设备及管道防腐工程质量验收规范,GBXXXXX-200X,国家建筑标准设计图集,建筑防腐蚀构造,08J333,国家建筑标准设计图集,96J333,（一）与,98J333,（二）,工业建筑防腐蚀设计规范（,GB50046-2008,）,总结、参照,试验、求证,建立、健全,发展、完善,GBJ46-82,GB50046-95,2008,年,8,月,1,日起实施,工业建筑防腐蚀设计规范（,GB50046-95,）,1,总则,2,术语,3,基本规定,4,结构,5,建筑防护,6,构筑物,7,材料,附录,A C,附：条文说明,总则,保证受腐蚀性介质作用的工业建筑物、构筑物在,设计使用年限内的正常使用,。,适用于在生产过程中受腐蚀性介质作用的工业建筑物和构筑物防腐蚀设计,。,总则,工业建筑防腐蚀设计应以预防为主，根据生产过程中产生介质的腐蚀性、环境条件、生产操作管理水平和施工维修条件等，因地制宜，区别对待，,综合考虑防腐蚀措施,。对危及人身安全和维修困难的部位，以及重要的承重结构和构件应加强防护。,防护层使用年限：,在合理设计、正确施工、正常使用和维护的条件下，防腐蚀地面、涂层等防护层预估的使用年限,。,腐蚀性分级,腐蚀性介质按其存在形态可分为气态介质、液态介质和固态介质；各种介质应按其性质、含量和环境条件划分类别。,生产部位的腐蚀性介质类别,，应根据生产条件确定。,腐蚀性分级,各种介质对建筑材料长期作用下的腐蚀性，可分为,强腐蚀、中腐蚀、弱腐蚀、微腐蚀四个等级,。,同一形态的多种介质同时作用同一部位时，腐蚀性等级应取最高者。,环境相对湿度,宜采用工程所在地区年平均相对湿度值或构配件所处部位的实际相对湿度。,腐蚀性分级,常温下，气态介质对建筑材料的腐蚀性等级应按表确定。,介质类别,介质名称,介 质,含 量,(mg/m,3,),环境相,对湿度,（）,钢筋混,凝土、,预应力,混凝土,水泥砂浆、素,混凝土,普通碳钢,烧 结,砖砌体,木,铝,Q1,60,1,5,75,强,弱,强,弱,弱,强,60,75,中,弱,中,弱,微,中,60,弱,微,中,微,微,中,Q2,0.1,1,75,中,微,中,微,微,中,弱,微,中,微,微,中,微,微,弱,微,微,弱,气态介质对建筑材料的腐蚀性等级,常温下，液态介质对建筑材料的腐蚀性等级应按表确定。,腐蚀性分级,液态介质对建筑材料的腐蚀性等级,介质类别,介质名称,指标,钢筋混,凝土、,预应力,混凝土,水泥砂浆、素,混凝土,烧 结,砖砌体,Y1,无,机,酸,硫酸、盐酸、硝酸、铬酸、,磷酸、各种酸洗液、电镀液、,电解液（,pH,值）,4,强,强,强,Y2,4,5,中,中,中,Y3,5,6.5,弱,弱,弱,Y4,含氟酸（）,2,强,强,强,常温下，固态介质（含气溶胶）对建筑材料的腐蚀性等级应按下表确定。,腐蚀性分级,当,固态介质有可能被溶解或易溶盐,作用于室外构配件时，腐蚀性等级应按液态介质对建筑材料的腐蚀性等级确定。,固态介质对建筑材料的腐蚀性等级,（见下页）,介质类别,溶,解,性,吸,湿,性,介质名称,环境相,对湿度,（）,钢筋混,凝土、,预应力,混凝土,水泥砂浆、素,混凝土,普通碳钢,烧结,砖砌体,木,G1,难,溶,硅酸铝，磷酸钙，钙、钡、铅的碳酸盐和硫酸盐，镁、铁、铬、铝、硅的氧化物和氢氧化物,75,弱,微,弱,微,弱,60,75,微,微,弱,微,微,60,微,微,弱,微,微,G2,60,难,吸,湿,钠、钾的氯化物,75,中,弱,强,弱,弱,60,75,中,微,强,弱,弱,60,弱,微,中,弱,微,G3,钠、钾、铵、锂的硫酸盐和亚硫酸盐，铵的硝酸盐，氯化铵,75,中,中,强,中,中,中,中,中,中,弱,弱,弱,弱,弱,微,G4,钠、钡、铅的硝酸盐,75,弱,弱,中,弱,弱,弱,弱,中,弱,弱,微,微,弱,微,微,基础应设垫层 基础与垫层的防护,腐蚀性等级,垫层材料,普通水泥混凝土基础的表面防护,强,1.,沥青混凝土，厚度,100,2.,碎石灌沥青，厚度,150,3.,抗硫酸盐水泥混凝土或掺抗,硫酸盐类防腐剂的混凝土，,厚度,100,1.,环氧沥青或聚氨酯沥青涂层,厚度,500m,2.,聚合物水泥砂浆，厚度,10,3.,玻璃鳞片涂层，厚度,300m,4.,环氧沥青贴玻璃布，厚度,1,中,1.,掺抗硫酸盐类防腐剂的混,凝土，厚度,100,2.,沥青混凝土，厚度,100,3.,碎石灌沥青，厚度,150,1.,沥青冷底子油两遍，沥青胶泥,涂层，厚度,500m,2.,聚合物水泥砂浆，厚度,5,3.,环氧沥青或聚氨酯沥青涂层，,厚度,300m,弱,1.C20,普通混凝土，,厚度,100,2.,掺抗硫酸盐类防腐剂的混,凝土，厚度,100,1.,不做表面防护,2.,沥青冷底子油两遍，沥青胶泥,涂层，厚度,300m,3.,聚合物水泥浆两遍,基础梁的防护,腐蚀性等级,普通水泥混凝土基础梁的表面防护,强,1.,环氧沥青贴玻璃布，厚度,1,2.,玻璃鳞片涂层，厚度,500m,3.,聚合物水泥砂浆，厚度,15,4.,玻璃钢，厚度,1,中,1.,环氧沥青或聚氨酯沥青涂层，厚度,500m,2.,玻璃鳞片涂层，厚度,300m,3.,聚合物水泥砂浆，厚度,10,4.,环氧沥青贴玻璃布，厚度,1,弱,1.,环氧沥青或聚氨酯沥青涂层，厚度,300m,2.,聚合物水泥砂浆，厚度,5,3.,聚合物水泥浆两遍,生产或储存腐蚀性溶液的大型设备，宜布置在室外，并不应靠近厂房基础。储罐、储槽的周围,宜设围堤,。酸储罐、酸储槽的周围,应设围堤,。,地面面层材料,应根据腐蚀性介质的类别、性质、浓度以及对建筑结构材料的腐蚀性等级，结合施工、维修和生产过程中的各种要求选用,1,、整体面层、块材、灰缝材料，应对介质具有耐腐蚀性能。,2,、大型设备、检修频繁、冲击磨损作用的部位，应采用厚度不小于,60,的块材面层、树脂细石混凝土等整体面层。,设备较小、检修不频繁和有小型运输工具行走的部位，可采用厚度不小于,20,的块材面层、树脂砂浆等整体面层。,磨损作用的部位，采用树脂自流平涂料或防腐蚀耐磨涂料等整体面层。,3,、树脂砂浆、树脂细石混凝土、涂料等整体面层，宜用于室内。,4,、面层材料应满足使用环境的温度要求；树脂砂浆、树脂细石混凝土等整体面层，不得用于有明火作用的部位。,块材面层,整体面层,块材,灰缝,耐,酸,砖,耐,酸,石,材,水,玻,璃,胶,泥,或,砂,浆,树,脂,胶,泥,或,砂,浆,沥,青,胶,泥,聚,合,物,水,泥,砂,浆,水,玻,璃,混,凝,土,树,脂,细,石,混,凝,土,树,脂,砂,浆,沥,青,砂,浆,树脂自流平涂料、防腐蚀耐磨涂料,聚,合,物,水,泥,砂,浆,密,实,混,凝,土,地面面层材料选择,地面面层的厚度,名称,厚度（）,名称,厚度（）,耐酸,石材,用于底层,30,100,树脂砂浆,4,8,用于楼层,20,60,树脂细石混凝土,30,50,耐酸砖,20,65,水玻璃混凝土,60,80,防腐蚀耐磨涂料,0.5,1,沥青砂浆,40,50,树脂自流平涂料,1,2,（无隔离层）,聚合物水泥砂浆,20,2,3,（含隔离层厚度）,密实混凝土,60,80,块材面层的结合层材料,块 材,灰缝材料,结合层材料,耐酸砖,各种胶泥,同灰缝材料,耐,酸,石,材,厚度,30,厚度,30,水玻璃胶泥或砂浆,水玻璃砂浆,聚合物水泥砂浆,聚合物水泥砂浆,树脂胶泥,酸性介质作用时，采用水玻璃砂浆或树脂砂浆,酸碱介质交替作用时，采用树脂砂浆或聚合物水泥砂浆,地面隔离层的设置与选材,1,腐蚀性介质作用且经常冲洗的地面，应设置隔离层。,2,强、中介质作用且经常冲洗的地面，应设置隔离层。,3,大量易溶盐类介质作用且腐蚀性等级为强、中时，地面应设置隔离层。,4,受氯离子介质作用的楼层地面和苛性碱作用的底层地面，应设隔离层。,5,水玻璃混凝土、水玻璃砂浆面层，应设置隔离层。,地面隔离层的材料：,1,当面层厚度小于,30,且结合层为刚性材料时，隔离层不应选用具有柔性的材料。,2,沥青砂浆、沥青胶泥等，其隔离层宜采用高聚物改性沥青防水卷材。,3,树脂砂浆、树脂细石混凝土、树脂自流平涂料等整体面层和采用树脂胶泥或砂浆砌筑的块材面层，其隔离层应采用树脂玻璃钢。,找平层材料宜采用强度等级不低于,C20,的细石混凝土；树脂砂浆、树脂细石混凝土、涂料等整体地面的找平层材料应采用强度等级不低于,C30,的细石混凝土。,土壤可能冻结时，地面垫层下应设置防冻胀层，其厚度应符合现行国家标准,建筑地面设计规范,GB50037,的规定，并不应小于,300,。,在树脂整体地面垫层下，应设防潮层；当地下水位较高时，应设防水层。,设备基础的防护,1,设备基础应高出地面面层不小于,100,。,2,设备基础的地上部分，应根据介质的腐蚀性等级、设备安装、检修和使用要求，结合基础的型式及大小等因素，选择防腐蚀材料和构造。基础的防护面层宜与地面一致。,泵基础宜采用整体的或大块石材等耐冲击、抗震动的面层材料。,3,液态介质作用较多的设备基础，其基础顶面及四周地面,宜采取集液、排液措施。,4,设备基础锚固螺栓孔的灌浆材料，应局部或全部采用耐,腐蚀材料。,地沟和地坑的防护,1,地沟和地坑的材料应采用混凝土或钢筋混凝土。,2,墙、柱、基础不得兼作地沟和地坑的底板和侧壁。,3,管沟不应兼作排水沟。,4,地沟和地坑的底面应坡向集水坑或地漏。地沟底面的纵向坡度宜为,0.5,1,；地坑底面的坡度不宜小于,2,。,5,当有地下水或滞水作用时，地沟和地坑的外侧应设置防水层；当位于潮湿土中时，应设置防潮层。,6,排水沟和集水坑的面层材料和构造，应满足清污工作的要求。排水沟和集水坑应设置隔离层，并与地面隔离层连成整体；当地面无隔离层时，排水沟的隔离层伸入地面面层下的宽度不应小于,500,。,7,排水沟宜采用明沟。沟宽超过,300,时，应设置耐腐蚀的箅子板或沟盖板。,8,地下排风沟应根据作用介质的性质及作用条件设防，内表面可选用涂料、玻璃钢或其他面层防护。,9,地沟穿越厂房基础时，基础应预留洞孔，地沟应设置耐腐蚀的密封盖板。,在气态和固态粉尘介质作用下，钢筋混凝土结构和预应力混凝土结构的表面防护,防护层设计使用年限（,a,）,强腐蚀,中腐蚀,弱腐蚀,10,15,防腐蚀涂层，厚度,240,m,防腐蚀涂层，厚度,200,m,防腐蚀涂层，厚度,160,m,5,10,防腐蚀涂层，厚度,200,m,防腐蚀涂层，厚度,160m,1.,防腐蚀涂层，厚度,120m,2.,聚合物水泥浆两遍,3.,普通内外墙涂料两遍,2,5,防腐蚀涂层，厚度,160,m,1.,防腐蚀涂层，厚度,120m,2.,聚合物水泥浆两遍,3.,普通内外墙涂料两遍,不做表面防护,在气态和固态粉尘介质作用下，钢结构的表面防护,防护层设计,使用年限（,a,）,防腐蚀涂层最小厚度（,m,）,强腐蚀,中腐蚀,弱腐蚀,10,15,320,280,240,5,10,280,240,200,2,5,240,200,160,在气态和固态介质作用下，砌体的表面防护,防护层使用,年限（,a,）,强、中腐蚀,弱腐蚀,10,15,防腐蚀涂层，厚度,160m,防腐蚀涂层，厚度,120m,5,10,防腐蚀涂层，厚度,120m,1.,聚合物水泥浆两遍,2.,普通内外墙涂料两遍,2,5,1.,聚合物水泥浆两遍,2.,普通内外墙涂料两遍,不做表面防护,当地面需经常冲洗或堆放腐蚀固态介质时，墙、柱面应设置墙裙，其面层材料的选用应符合下列要求：,1,腐蚀性介质为酸性时，宜采用玻璃钢、玻璃鳞片涂层、树脂砂浆或耐腐蚀块材。,2,腐蚀性介质为碱性或中性时，宜采用聚合物水泥砂浆、玻璃钢或防腐蚀涂层。,孔洞周围的边梁和板受到液态介质作用时，宜设置玻璃钢或玻璃鳞片涂层。,厂房围护结构设计应防止结露，不可避免结露的部位应加强防护。,储槽、污水处理池,常温、常压下储存或处理腐蚀性液态介质的钢筋混凝土储槽和污水处理池（以下简称槽、池）。,储槽的槽体设计,1,槽体应采用现浇钢筋混凝土。,2,槽体不应设置伸缩缝。,3,槽体宜采用条形或环形基础架空设置，当工艺要求布置在地下时，宜设置在地坑内。,4,容积大于,100m,3,的矩形储槽宜分格。,污水处理池的池体宜采用现浇钢筋混凝土。池体不宜设置伸缩缝，必须设置时，构造应严密，防止渗漏。,槽、池的内表面防护措施,1,块材宜采用厚度不小于,30,的耐酸砖和耐酸石材。砌筑材料可采用树脂类材料、水玻璃类材料，不得采用沥青类材料。,2,水玻璃混凝土应采用密实型，其厚度不应小于,80,。,3,玻璃钢的增强材料应采用毡或毡、布复合。贴布前，应先涂刷封底料，然后满刮树脂腻子（厚度,0.5,1.0,）。衬布后，应在表面上涂刷树脂面料两遍。,4,采用块材、水玻璃混凝土衬里时，应设玻璃钢隔离层（毡或布不少于,2,层，厚度不小于,1.5,）。,5,采用玻璃钢或涂料防护的槽、池，在受冲刷和磨损的部位宜增设块材或树脂砂浆层。,6,污水处理池的伸缩缝构造，应满足防腐蚀和变形的要求。,腐 蚀,性等级,侧 壁 和 池 底,钢筋混凝土,顶盖的底面,储 槽,污水处理池,强,1.,块材,2.,水玻璃混凝土,3.,玻璃钢,（厚度,5,）,1.,块材,2.,玻璃钢,（厚度,3,）,1.,玻璃钢,（厚度,3,）,2.,玻璃鳞片胶泥,（厚度,2,）,中,1.,块材,2.,玻璃钢,（厚度,3,）,1.,玻璃钢,（厚度,2,）,2.,玻璃鳞片胶泥,（厚度,2,）,3.,聚合物水泥砂浆,（厚度,20,）,1.,玻璃鳞片胶泥,（厚度,2,）,2.,玻璃鳞片涂层,（厚度,250m,）,3.,厚浆型防腐蚀涂层,（厚度,300m,）,弱,1.,玻璃鳞片胶泥,（厚度,2,）,2.,聚合物水泥砂浆,（厚度,20,）,1.,玻璃鳞片涂层,（厚度,250m,）,2.,厚浆型防腐蚀涂层（厚度,300m,）,3.,聚合物水泥砂浆,（厚度,10,）,防腐蚀涂层,（厚度,200m,）,槽、池与土壤接触的表面，应设置防水层。,管道出入口宜设置在槽、池顶部。当确需在侧壁设置时，必须预埋耐腐蚀的套管；套管与管道间的缝隙应采用耐腐蚀材料填封。,腐蚀性等级为强时，储槽的栏杆和池内的爬梯、支架等，宜采用玻璃钢型材或耐腐蚀的金属制作。,当衬里施工过程中可能产生有害气体时，槽、池顶盖宜采用装配式或设置不少于两个供施工通风用的孔洞。,耐腐蚀块材,耐酸砖可用于酸、碱、盐类介质作用的部位，但不得用于含氟酸、热碱和熔融碱作用的部位。,耐酸砖应选用素面砖，其吸水率不应大于,0.5,。当用于受高温气态介质作用时，应选用耐酸耐温砖。,耐酸石材宜用于酸性介质作用的部位，并可用于碱、盐类介质作用的部位，但不得用于含氟酸、热碱、熔融碱和骤冷骤热介质作用的部位。,耐碱石材可用于碱性介质作用的部位，不得用于酸性介质作用的部位。,碳砖可用于含氟酸作用的部位。,树脂类材料,树脂品种可选用环氧树脂、不饱和聚酯树脂、乙烯基酯树脂、呋喃树脂和酚醛树脂。,在酸（含氟酸除外）、碱、盐类介质作用下，骨料应选用石英石、花岗石和石英砂；粉料宜选用石英粉、瓷粉、铸石粉；玻璃钢的增强材料宜选用玻璃布和玻璃纤维毡。,在含氟酸作用下，集料应选用重晶石的砂和粉料；玻璃钢的增强材料，宜选用有机纤维布和毡，也可选用麻布或脱脂纱布，但不得选用玻璃纤维布和毡。,不饱和聚酯树脂材料和乙烯基酯树脂材料，不应选用有阻聚作用或有促进作用的颜料、粉料。,当树脂类材料用于潮湿基层时，应选用湿固化的环氧树脂封底料。,防腐蚀涂料,1,用于酸性介质环境时，宜选用氯化橡胶、聚氨酯、环氧、聚氯乙烯、高氯化聚乙烯、氯磺化聚乙烯、环氧沥青、聚氨酯沥青和丙烯酸环氧树脂等。,用于弱酸性介质环境时，可选用醇酸涂料。,2,用于碱性介质环境时，宜选用环氧涂料，也可选用上面所列的其他涂料，但不得采用醇酸涂料。,3,用于室外环境时，可选用氯化橡胶、脂肪族聚氨酯、氯磺化聚乙烯、高氯化聚乙烯、聚氯乙烯、丙烯酸聚氨酯树脂和醇酸涂料，不应选用环氧、环氧沥青、聚氨酯沥青和芳香族聚氨酯涂料。,4,用于地下工程时，宜采用环氧沥青、聚氨酯沥青。,5,对涂层的耐磨、耐久和抗渗性能有较高要求时，宜选用玻璃鳞片涂料。,防腐蚀工程基本构造,国家建筑标准设计图集,08J333,建筑防腐蚀构造,10-43,、,48,15-29,、,32,18-15,、,16,26-8,29-17,34-13,35-16,建筑防腐蚀工程施工及验收规范（,GB50212-2002,）,提高施工水平,加强过程控制,保证工程质量,化基规,201-62,TJ212-76,GB50212-91,GB50212-2002,2003,年,3,月,1,日实施,建筑防腐蚀工程施工及验收规范（,GB50212-2002,）,1,总则,2,术语,3,基层处理及要求,4,块材防腐蚀工程,5,水玻璃类防腐蚀工程,6,树脂类防腐蚀工程,7,沥青类防腐蚀工程,8,聚合物水泥砂浆防腐蚀工程,9,涂料类防腐蚀工程,10,聚氯乙烯塑料板防腐蚀工程,11,安全技术要求,附录,A,施 工 配 合 比 附录,B,原材料和制成品的,试验方法,本规范用词说明 附：条文说明,建筑防腐蚀工程施工及验收规范（,GB50212-2002,）,施工材料：,产品质量证明文件（三方检测）,基层处理：,混凝土、钢结构、木结构,块材：,耐酸砖、耐酸耐温砖、天然石材,水玻璃：,钠水玻璃、钾水玻璃,树脂：,环氧、乙烯基酯、不饱和聚酯、呋喃、酚醛树脂,沥青：,胶泥、卷材,聚合物水泥砂浆：,阳离子氯丁胶乳、聚丙烯酸酯乳液,涂料：,三大类、十九个品种,聚氯乙烯塑料：,池槽、地面、构配件,建筑防腐蚀工程质量检验评定标准（,GB50224-95,）,统一检验评定,划分工程等级,保证工程质量,与,GB50212,配套,初次发布,建筑防腐蚀工程质量检验评定标准（,GB50224-95,）,1,总则,2,质量检验评定的工程划分、等级、程序及组织,3,基层处理工程,4,块材防腐蚀工程,5,沥青类防腐蚀工程,6,水玻璃类防腐蚀工程,7,硫磺类防腐蚀工程,8,树脂类防腐蚀工程,9,氯丁胶乳水泥砂浆防腐蚀工程,10,涂料类防腐蚀工程,11,耐酸陶管工程,附录,AF,附加说明,附：条文说明,建筑防腐蚀工程质量检验评定标准（,GB50224-95,）,分项工程：,防腐蚀材料,+,基层处理,分部工程,：独立构成单位工程建构筑物,单位工程,：,/,质量等级：,合格、优良,检验项目,：,保证项目：,安全,+,使用 决定作用,基本项目：,安全,+,使用 重要影响,允许偏差项：,允许超差 可满足,化工建筑涂装设计规定（,HG/T 20587-96,）,化工生产建筑物、构,筑物的构配件：,防火保护,防腐蚀保护,基层处理：,涂层配套：,涂装厚度：,使用年限：,化工建筑涂装设计规定（,HG/T 20587-96,）,1,总则,2,术语,3,基层要求,4,防火涂装,5,防腐蚀涂装,附录,A-E,条文说明,工业设备、管道防腐蚀工程施工及验收规范,(HGJ229-91),综合性专业规范,化工、石化、冶金、纺织,基体材料,钢、铸铁 设备,/,管道等,防护方法,防腐蚀衬里、防腐蚀涂料,工业设备、管道防腐蚀工程施工及验收规范,(HGJ229-91),总则,2,基本规定,金属表面预处理,4,砖、板衬里,橡胶衬里,6,玻璃钢衬里,软聚氯乙烯板衬里,8,防腐蚀涂层的施工,9,铅衬里及搪铅,10,气喷涂,11,安全技术,12,工程验收,附录,A-,附录,J,防腐蚀施工与管理常用技术手册,国家职业培训教材,防腐蚀工培训教材,中国劳动与社会保障出版社，,2003,环氧树脂应用原理与技术，孙曼灵主编,机械工业出版社，,2002,实用防腐蚀工程施工手册，涂湘缃主编,化学工业出版社，,2002,建筑施工手册（第三版、第四版）,中国建筑工业出版社，,1997,、,2003,建筑防腐蚀材料设计与施工手册，国家标准组,化学工业出版社，,1996,腐蚀与防护手册，天华化工机械与自动化研究院主编,化学工业出版社，,2008,THE END,
