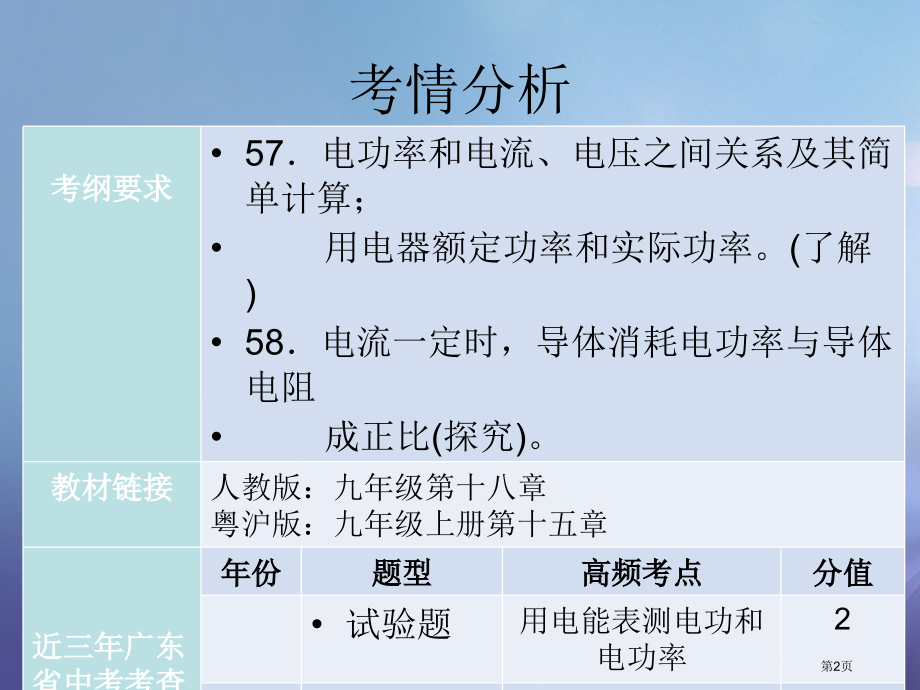

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第,13,讲 电功与电功率,第1页,考纲要求,57电功率和电流、电压之间关系及其简单计算；,用电器额定功率和实际功率。(了解),58电流一定时，导体消耗电功率与导体电阻,成正比(探究)。,教材链接,人教版：九年级第十八章,粤沪版：九年级上册第十五章,近三年广东省中考考查情况分析,年份,题型,高频考点,分值,试验题,用电能表测电功和电功率,2,计算题,电功率综累计算,7,试验题,用电能表测电功和电功率,2,考情分析,第2页,自主学习,1电能与电功,(1)当电能转化为其它形式能时，我们就说电流做,了_。电能转化为其它形式能多少，可,以用_大小来量度。,(2)电功用字母_表示，在国际单位制中，它,单位是_，生活中惯用_,作为它单位，它们之间换算关系是_,_。,功,电功,W,焦耳（J）,千瓦时（kWh）,1 kWh=3.610,6,J,第3页,自主学习,(3)电功能够用_直接测量。电能表铭牌参数如,图13-1所表示：,电能表计数器上前后两次_,_就是这段时间内用电度数。,“220 V”表示该电能表,_。,“10 A”表示该电能表,_。,“40 A”表示该电能表_。,“3 000 r/(kWh)”表示用电器每消耗_,电能，电能表表盘转过_转。,(4)电功可用公式W=_计算。,示,数差,电能表,额定电压为220 V,标定电流为10 A,额定最大电流为40 A,1 kWh,3 000,UIt,第4页,自主学习,2电功率,(1)电流在某段时间内所做_跟这段_,比叫做电功率，用字母_表示。,(2)电功率定义式为_，在国际单位制中，,它单位是_，符号是_；惯用单,位还有_，它们之间换算关系是,_。,(3)电功率是表示电流做功_物理量。,(4)电功率等于_和_乘积，即P=_。,电功,时间,P,P=W/t,瓦特,W,千瓦（kW）,1 kW=1 000 W,快慢,电流,电压,UI,注意：,计算纯电阻电路电功率还能够用公式 P=I,2,R 和 P=。,第5页,3额定功率和实际功率,(1)额定电压：用电器_时电压叫做额,定电压。,(2)额定功率：用电器在_下工作时所消,耗功率叫做额定功率。,(3)实际电压：用电器实际使用时其两端电压叫做,实际电压。,(4)实际功率：用电器在_下工作时所消,耗功率叫实际功率。,自主学习,正常工作,额定电压,实际电压,第6页,自主学习,(5)实际功率与额定功率关系：用电器额定功率只,有一个，实际功率有多个，实际功率可高于、低于,或等于额定功率。,当 U,实,U,额,时，P,实,P,额,，可能烧坏用电器或影响,用电器使用寿命。,当 U,实,U,额,时，P,实,P,额,，用电器_。,当 U,实,U,额,时，P,实,P,额,，用电器不能正常工作。,正常工作,第7页,自主学习,(6)不考虑温度对电阻影响，一盏标有“220V 40W”,白炽灯，其中“220 V”表示_，,“40 W”表示_。灯泡正常工作,电流是_；正常工作电阻是_。,若把它接入 230 V 电源使用，它实际功率,_(选填“大于”“小于”或“等于”,下同),40 W；若把它接入 220 V 电源使用，它实际,功率_40 W；若把它接入 210 V 电源使用，,它实际功率_40 W。,额定电压是220 V,额定功率是40 W,0.18 A,1 210,大于,等于,小于,第8页,自主学习,4电功率计算,(1)电功率计算公式及适用范围,定义公式：_(普遍适用)；,决定公式：P=UI(普遍适用)；,推导公式：P=(适合用于纯电阻且当电压已,知或相同时)；,推导公式：_(适合用于纯电阻且当,电流已知或相同时)。,P=W/t,P=I,2,R,第9页,自主学习,(2)用电器铭牌在计算中应用,用电器铭牌上提供数据通常有额定电压、,额定功率、额定电流、电阻四个量中两个，,我们能够依据欧姆定律和电功率公式求出剩下两,个，而且在计算中通常认为用电器在不一样电压下，,它电阻不变，因而把电阻作为计算桥梁。相关,公式有：,求用电器电阻：,R,=；,求正常工作电流：_；,求实际功率：。,I,额,=P,额,U,额,注意：,灯泡亮度由灯泡_决定，灯泡越亮，灯泡_越大。,实际功率,实际功率,第10页,自主学习,(3)串、并联电路电功率分配和电功率计算,对于灯泡 L,1,（标有“12 V 0.3 A”）和灯泡,L,2,（标有“6 V 0.2 A”)，普通地，设两个用电,器额定电压、额定电流、电阻分别为 U,额1,和 U,额2,、,I,额1,和 I,额2,、R,1,和 R,2,，且前者大于后者。,A.串联,：,显著特点是电路中电流处处相等，即 I=I,1,=I,2,。,用公式 P=I,2,R 去分析和计算较方便；,R,1,和 R,2,消耗电功率跟电阻成正比，即,P,1,P,2,=R,1,R,2,；,考虑用电器安全，电路中电流不得大于,I,额2,，即 I=I,1,=I,2,I,额2,。,第11页,自主学习,B.并联：,显著特点是各支路两端电压相等，U=U,1,=U,2,。,用公式 去分析和计算较方便；,R,1,和 R,2,消耗电功率跟电阻成_，即,P,1,P,2,=_；,考虑用电器安全，两支路两端电压不得高,于 U,额2,，即 U=U,1,=U,2,U,额2,。,C.串联或并联：,电路总功率,反,R,2,R,1,第12页,自主学习,5伏安法测电功率,(1)试验原理：_。,(2)试验器材：电源、开关、导线若干、小灯泡、,_、_、滑动变阻器。,(3)试验电路图：如图 13-2 所表示。,P=UI,电流表,电压表,第13页,序号,故障现象,故障原因,灯较暗，移动滑片，灯亮度不变,滑动变阻器“同下”连接,灯很亮，移动滑片，灯亮度不变,灯不亮，电流表有示数，电压表无示数,灯泡短路,灯不亮，电流表无示数，电压表无示数,电流表指针向左边偏转到无刻度处,电流表正负接线柱接反了,电压表指针直打到右边缘,灯变亮，电流表示数变大，电压表示数变小,电压表与滑动变阻器并联,自主学习,(4)试验主要故障及原因(把表格补充完整)：,滑动变阻器“同上”连接,灯泡开路,电压表所选量程太小,第14页,考点突破,考点一,电能与电功,【关键例题】,例 1.(娄底市)小明家统计5月初电能表示数为,1 432.7 度，电能表部分参数及6月初示数如图,13-3所表示，以下说法正确是(),A电能表是测量用电器电功率仪表,B此电能表适合用于电流方向一秒钟改,变50次交流电路,C小明家5月初至6月初消耗电能是,105 kWh,D若电能表转盘在 10 min 内转过,250 转，则用电器总功率为 1 kW,C,第15页,考点突破,考点一,电能与电功,解析：,(1)电能表是用于测量电能仪表，故 A 错误。,(2)频率为 50 Hz 交变电流，周期 T=0.02 s，一个周期内电流方向改变 2 次，所以在 1 s 时间内电流方向改变 100 次，故 B 错误。,(3)6 月初示数 1 537.7 kW,h，5 月初小明家中电能表示数 1 432.7 kW,h，故小明家 5 月初至 6 月初消耗电能是 W=1 537.7 kW,h1432.7 kW,h=105 kW,h，故 C 正确。,(4)电能表转盘转 250 转消耗电能为 W=,=0.1 kW,h，该电能表上用电器功率,为 ，故 D 错误。,第16页,考点突破,考点,二,电功率,【关键例题】,例 2.如图13-6所表示，在学习了电功率概念后，同学们经过试验来探究“电功率跟电流、电压关系”。,(1)小灯泡实际消耗电功率大小可经过_,来判断。,解析：,试验中小灯泡电功率大小可经过观察小灯泡亮度来判断。,灯泡亮度,第17页,考点突破,考点,二,电功率,(2)一位同学用干电池做电源，把L,1,“2.5 V 0.3 A”,和 L,2,“3.8 V 0.3 A”两个灯泡连成如图 13-6,甲所表示电路。闭合开关进行试验，统计数据如,下表：,经过观察现象及数据分析，你得出结论是_,_。,在电流相等时，电压越高，电功率就越大,小灯泡,发光情况,电压U/V,L,1,暗,1.8,L,2,亮,2.7,解析：,图13-6甲中，两灯串联，电流相同，L,1,两端电压小，消耗实际功率小，发光暗；L,2,情况相反。,第18页,考点突破,(3)这位同学又在原有器材基础上继续探究，连接方,式如图 13-6 乙所表示，闭合开关 S，看到小灯泡,L,1,一闪即灭，经检验发觉灯丝断了。请你分析灯,丝烧断原因是_,_，,改进方法是_。,L,1,两端实际电压比它额定电压高得多,在干路中串联一个滑动变阻器,解析：,两灯串联时电路两端总电压是U=1.8V+2.7V=4.5V。当将这两个灯泡并连接在这个电源上，灯泡L,1,两端实际电压为4.5V，比它额定电压高得多，所以灯泡L,1,灯丝会在一瞬间被烧断。改进方法：在干路上串联一个电阻，该电阻能够分去一部分电压，从而减小灯泡两端电压。,第19页,考点突破,考点,三,额定功率与实际功率，电功率计算,【关键例题】,例 3.把一个标有“220V 40W”灯泡接在家庭电,路中，问：,(1)正常工作时经过灯丝电流是多少？,(2)灯丝电阻是多少？,(3)1度电能供这个灯泡正常工作多少小时？,(4)若把它接在 110V 电路中，它实际功率是多少？,第20页,考点突破,考点,三,额定功率与实际功率，电功率计算,第21页,考点突破,考点,三,额定功率与实际功率，电功率计算,第22页,考点突破,考点,四,伏安法测电功率,例 4.学校试验室新进了一批“2.5V 0.75W”小灯,泡，小明想经过试验探究小灯泡额定功率是否符合,规格。试验员提供了以下器材：待测小灯泡、铭牌为,“10 2A”和“50 1A”滑动变阻器各一个、,电流表、电压表、二节 1.5 V 干电池、开关、导,线若干。,【关键例题】,第23页,考点突破,考点,四,伏安法测电功率,(1)请依据图 13-11 甲所表示电路图，用笔画线代替,导线把图乙所表示实物电路补充完整。,【关键例题】,解析：,依据电路图连接实物图，把电流表与滑动变阻器串联，滑动变阻器按“一上一下”标准串联在电路中，滑动变阻器与小灯泡右接线柱串联；,第24页,(2)按图连接实物电路图时，开关S应该_。,(3)正确连接电路后，闭合开关S，小明在试验过程,中发觉小灯泡两端电压调整范围小，原因是：,_；应换用铭牌为,_滑动变阻器。,考点突破,考点,四,伏安法测电功率,解析：,为了保护电路元件，在连接电路时，开关要断开；,解析：,电路连接正确，不是连接故障问题，而是器材规格问题，从滑动变阻器规格方面考虑；,断开,滑动变阻器阻值最大,“50 1A”,第25页,(4)小明更换器材后完成试验，依据试验数据作出U-I图,象如图13-11丙所表示，由图可得小灯泡实测额定功,率为_W，该小灯泡_(选填“符合”或,“不符合”)制造规格。,考点突破,考点,四,伏安法测电功率,解析：,先依据图丙读出灯泡两端电压等于额定电压对应电流，然后利用P=UI 求出小灯泡额定功率；,0.75,符合,第26页,(5)由U-I关系图象可知，当小灯泡两端电压为 0.5 V,时，它电阻是_；深入分析图象可得小,灯泡电阻伴随它两端电压升高而_(选填,“增大”“减小”或“不变”)。,考点突破,考点,四,伏安法测电功率,解析：,依据图丙读出灯泡两端电压为 0.5V 时对应电流，利用 RU/I 求出灯泡电阻；灯丝电阻随温度升高而增大。,5,增大,第27页,
