工程力学下册超静定系统.pptx

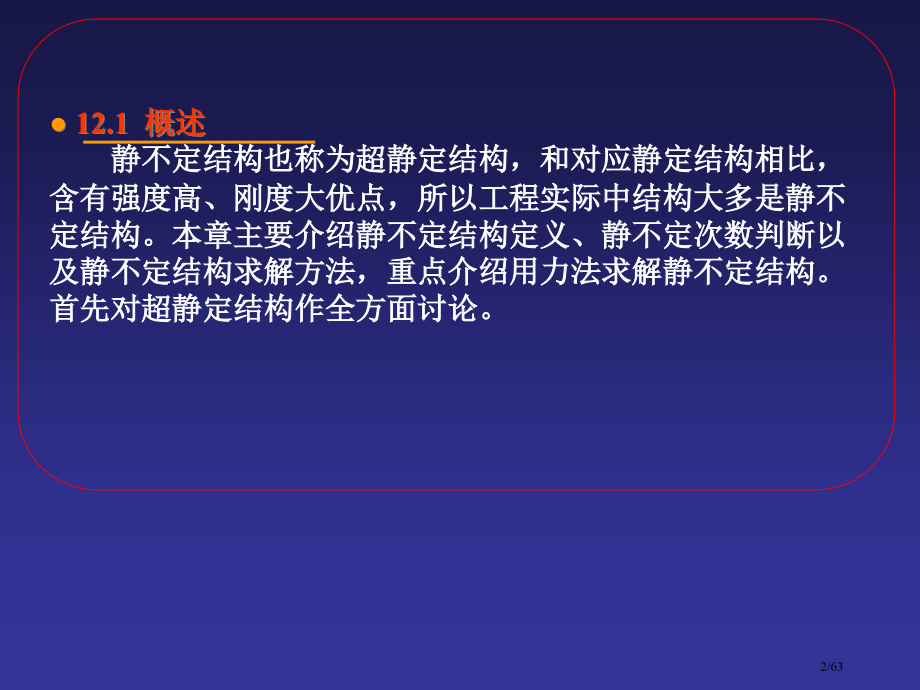

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第14章 超静定系统,14.1,概述,14.2 用力法求解静不定结构,14.3 对称及对称性质利用,14.3.1 对称问题,14.3.2,反对称问题,14.3.3,既非对称也非反对称问题,14.4 连续梁及三弯矩方程,本章习题,1/63,12.1 概述,静不定结构也称为超静定结构，和对应静定结构相比，含有强度高、刚度大优点，所以工程实际中结构大多是静不定结构。本章主要介绍静不定结构定义、静不定次数判断以及静不定结构求解方法，重点介绍用力法求解静不定结构。首先对超静定结构作全方面讨论。,2/63,1.平面杆系,由直杆以铰结点相连接组成杆系，若载荷只作用于结点上，则每一杆件只承受拉伸或压缩，这种杆系称为桁架见图14.1(a)。,图14.1,3/63,若直杆以刚结点相连接组成杆系在载荷作用下，各杆能够承受拉、压、弯曲和扭转，这么杆系称为刚架见图14.1(b)。至于如图14.1(d)所表示杆系是连续跨过若干支座梁通常称为连续梁。图14.1杆系各杆轴线在同一平面内，且它就是各杆形心主惯性平面；同时，外力也都作用于这一平面内。这种杆系称为平面杆系。后面讨论以平面杆系为主。,2.外超静定和内超静定,以往讨论超静定结构，多数是支座反力不能全由平衡方程求出情况，这种超静定结构称为外静不定，如图14.1(b)和图14.1(d)所表示就是这种超静定结构。至于如图14.1(a)和图14.1(c)所表示结构虽支座反力可由静力平衡方程确定，但杆件内力却不能全部由平衡方程求出，依然是超静定结构，这种超静定结构称为外静不定。与此相反，静定结构支座反力和内力由平衡方程，并利用截面法，便可全部确定。,4/63,3超静定结构多出约束,图14.2,如图14.2(a)和图14.2(b)所表示静定梁各有三个反力，使梁只可能有变形引发位移，在,xy,平面内任何刚性位移或转动都是不可能。这么结构称为几何不变或运动学不变结构。上述三个反力所代表约束都是保持结构几何不变所必需。比如解除简支梁右端铰支座；或解除悬臂梁固定端对转动约束使之变为铰支座，这两种情况都将使梁变成如图14.2(c)所表示机构，它可绕左端铰链,A,转动，是几何可变。,5/63,与静定结构不一样，超静定结构一些支座往往并不是维持几何不变所必需。比如解除如图14.1(b)所表示刚架支座,B,，它依然是几何不变结构。所以把这类约束称为多出约束。与多出约束对应约束力就称为多出约束力。,结构支座或支座反力是结构外部约束。现在从静定与超静定结构比较来讨论内部约束。如图14.3(a)所表示是一个静定刚架，切口两侧,A,、,B,两截面能够有相正确位移和转动。如用铰链将,A,、,B,连接见图14.3(b)，这就限制了,A,、,B,两截面沿垂直和水平两个方向相对位移，组成结构内部约束，相当于增加了两对内部约束力，如图14.3(c)所表示。推广开来，如把刚架上面两根杆件改成连为一体一根杆件见图14.3(d)，这就约束了,A,、,B,两截面相对转动和位移，等于增加了三对内部约束力见图14.3(e)。,6/63,图14.3,7/63,4基本静定结构,另首先在解题时需将超静定系统改变为静定系统。解除超静定结构一些约束后，能够把它变为静定结构。如解除如图14.4(a)所表示超静定结构支座,C,，并将截面,D,切开，便成为如图14.4(b)所表示静定结构。解除支座,C,相当于解除了一个外部约束，切开截面,D,又等于解除了三个内部约束。可见相当于解除了四个约束。或者说，与对应静定结构相比，如图11.4(a)所表示超静定结构多出四个约束，称为四次超静定结构。又如在图14.l(a)中，把桁架任一根杆件切开，就成为静定结构。桁架各杆只承受拉伸或压缩，切开一根杆件只相当于解除一个内部约束，所以它是一次超静定结构。,8/63,图14.4,解除超静定结构一些约束后得到静定结构，称为原超定结构基本静定系或静定基。图14.4(b)所表示静定结构就是图14.4(a)所表示超静定结构基本静定系。基本静定系能够有不一样选择，不是唯一。,9/63,图14.5(a)所表示刚架有两个多出约束，是二次超静定梁。能够解除固定铰支座得到由图14.5(b)所表示基本静定系。也可将刚架固定端除去，并装上移动铰链就得到如图14.5(c)所表示基本静定系。在基本静定系上，除原有载荷外，还应该用对应多出约束力代替被解除多出约束，这就得到图14.5(b)或图14.5(c)所表示基本静定系。有时把载荷和多出约束力作用下基本静定系称为相当系统。,图14.5,10/63,基本静定系统基选取可遵照标准：,(1)基本静定系统基必须能维持静力平衡，且为几何不变系统。,(2)基本静定系统要便于计算，即要有利于建立变形协调条件。普通来说，求解变形时，悬臂梁最为简单，其次是简支梁，最终为外伸梁。,11/63,5超静定次数确实定,(1)依据结构约束性质可确定内、外约束力总数。内、外约束力总数与独立静力平衡方程总数之差即为超静定结构超静定次数。,(2)外超静定次数判断：依据结构与受力性质，确定其是空间或是平面承载结构，即可确定全部约束个数。依据作用力类型，可确定独立平衡方程数，二者之差为,超静定次数,。如图14.7(b)所表示，外载荷为平面力系，则为三次外超静定系，而图14.7(c)为空间力系，则为六次外超静定。,(3)内超静定次数确实定。,桁架：直杆用铰链相连接，载荷只作用于结点，杆只受拉压力杆系，其基本几何不变系由三杆组成见图14.6(a)。而图14.6(b)仍由基本不变系扩展而成，仍是静定系，而图14.6(c)因为在基本系中增加了一约束杆，因而为一次超静定。,12/63,图14.6,图14.7,13/63,刚架：杆以刚结点相连接，各杆能够承受拉、压、弯曲和扭转，这么杆系为平面刚架(图14.7)。对于闭口框架，则需用截面法切开一个切口使其变为静定结构(几何不变可承载结构)，其截面上作为平面受力结构见图14.7(b)，出现三个内力(轴向力,弯矩，剪切力)，为三次超静定，而对于空间受力结构见图14.7(c)则为六次超静定。对于大型结构，若为平面问题，则每增加一个闭合框架，结构超静定次数便增加三次，而一个平面受力闭合圆环与之类似，也是三次超静定。,(4)混合超静定次数确实定。,先判断外超静定次数，后判断内超静定次数，二者之和为结构超静定次数。,图14.8,14/63,12.2用力法求解静不定结构,求解静不定结构方法普通有两种方法：力法和位移法。,力法,：以多出约束力为基本未知量，将变形或位移表示为未知力函数，经过变形协调条件作为补充方程来求解未知约束力，这种方法称为力法，又叫柔度法。,位移法,：以结点位移作为基本未知量，将力经过结构关系表示成位移函数。经过结点平衡条件，解出未知量，这种方法称为位移法，又叫刚度法。,本文使用力法，不包括位移法。,15/63,【例14.1】,如图14.9(a)所表示是车削工件安有尾顶针简化模型。这是一次静不定，解除,B,端约束成悬臂梁(静定基，亦可解除左端转动约束，简化为简支梁)，,B,端加上多出约束支座反力 为 及外载荷,F,成相当系统见图14.9(b)。现求解相当系统中未知多出约束反力 。,图14.9,16/63,解：在 ，作用下，悬臂梁,B,端位移为,其中，是因为,C,处作用有外载引发,B,点在 方向位移见图14.9(c)，而 是支反力 引发,B,点在 方向位移见图14.9(d)。因原系统,B,端是铰支座，在 方向上不应有位移，与原系统比较知相当系统,B,点位移应为零，故,(14-1),这就是变形几何方程或协调方程，为了得到一个补充方程(补充独立平衡方程不足)，在计算 时，可在静定基上 沿 方向作用单位力见图14.9(e)，,B,点沿 方向单位力引发位移为 ，对线弹性结构应有,17/63,代入式(14-1)有 (14-2),表示式(14-2)就称为正则方程，其中 ，与可用莫尔积分或其它方法求得。,代入协调方程式(14-2)可解得,求得 后，则可解出相当系统全部内力、位移。此相当系统解即原系统解。,18/63,现在来总结一下解题步骤：,(1)分析超静定结构，画出基本静定系图，如图14.9(b)所表示。,(2)在静定基上分别画出已知力受力图，如图14.9(c)所表示；与未知力方向对应单位力图，如图14.9(e)所表示。,(3)计算 、。,(4)求解 得未知约束反力 。,19/63,【例14.2】,刚架尺寸及受力如图14.10(a)所表示，若,F,、,EI,均为已知，试画刚架弯矩图。,图14.1,20/63,解：(1)基本静定系如图14.10(b)所表示。,(2)正则方程：,(3)计算 和,BC,段：,AC,段：,21/63,(4)画弯矩图。,画弯矩图以下所表示。,22/63,【例14.3】,桁架尺寸、受力如图14.11(a)所表示，若,F,、,EA,均为已知，试求各杆内力。,图14.11,23/63,解：(1)基本静定系如图14.11(b)所表示。,(2)正则方程：。,(3)计算 和 。,24/63,【例14.4】,梁抗弯度,EI,，杆拉压刚度,EA,为已知，计算截面,C,挠度 。,图14.12,25/63,解：这里为了说明方便，将图14.12中杆件编号为，,AB,为梁。,(1)基本静定系如图14.12(b)所表示。,(2)正则方程：。,(3)计算 和 。,因为,所以,26/63,(4)计算截面,C,挠度。,在静定基上,C,点加一单位力，则,因为杆1已断开,；,27/63,若不停开杆1 ；,梁中点受力,直接用简支梁公式,28/63,可将上述思想推广到,n,次静不定系统，如解除,n,个多出约束后未知多出约束力为 ，它们将引发 作用点对应位移为 ，而原系统因为 与外载荷共同作用对此位移限制为零(或已知)，故有,(14-3),依据位移互等定理有,(14-4),称为柔度因数，是 引发 作用点 方向上位移；是外载荷引发 处对应位移。式(14-3)称为静不定力法正则方程，它们是对应于,n,个多出未知力 变形协调条件，是求解静不定问题补充方程。,29/63,下面以图14.13为例说明各因数物理意义。,图14.13,30/63,【例14.5】,如图14.14(a)所表示为一静不定刚架，设刚架相同，求支座反力。,图14.14,31/63,解：如图14.14(a)所表示为三次静不定结构，解除,B,端约束，代之以多出约束反力 ，图14.14(b)为相当系统，按式(12-3)，、均可用莫尔定理计算，即有,32/63,将以上值代入式(14-3)，整理后得,解此联立方程，求出,其中，负号表示 与所设方向相反，应向下。求出多出约束力，即求出了支座,B,支座反力，深入即可作出内力图。,33/63,14.3 对称及对称性质利用,利用结构上载荷对称或反对称性可使正则方程得到一些简化。,结构几何尺寸、形状、构件材料及约束条件均对称于某一轴，则称此结构为对称结构见图14.15(a)。,当在对称结构上受力也对称于结构对称轴，则此结构将产生对称变形见图14.15(b)。如外力反对称于结构对称轴，则结构将产生反对称变形见图14.15(c)。与此相同，杆件内力也可分成对称和反对称。比如平面结构杆件横截面上普通有剪切力、弯矩和轴向力即三个内力(见图14.16)。对所考查截面来说弯矩,M,和轴向力 是对称内力，剪切力 则是反对称内力。,34/63,图14.16,图14.15,正确利用对称、反对称性质，则可推知一些未知量，可大大简化计算过程。如对称变形对称截面上见图14.15(b)，反对称内力 等于零或已知；反对称变形见图14.15(c)反对称截面上，对称内力M为零或已知。,35/63,14.3.1 对称问题,以图14.17(a)对称变形为例，切开结构对称截面，此为三次超静定，应有三个多出未知力，即轴向力 ，剪切力 与弯矩 ，则可证实其反对称内力 应为零，正则方程为,图14.17,36/63,用积分法计算 及 时，所要用载荷弯矩图 以及 =1，=1，=1时弯矩图分别见图14.17(b)、(c)、(d)、(e)，其中 ，均对称于对称轴，而 反对称于对称轴。由莫尔积分知，对称函数与反对称函数相乘在区间积分应为零，即有,将此结果代入、，此时图14.17正则方程为,(14-5a),(14-5b),(14-5c),从式(14-5b)可知，=0，在对称结构上受对称载荷作用时，在对称截面上，反对称内力等于零。以后在解题时可作为已知条件用。这就是说利用对称性可降低求解方程个数，这是讲解本节目标。,37/63,14.3.2,反对称问题,以图14.18(c)为例，在对称面切开后，其多出未知力也是 ，与 ，同上类似证实，其对称内力 与 应等于零，只需一个协调方程，即可解出 ，即有,图14.18,38/63,将此结果代入式、，此时图14.18正则方程为,由式(14-6b)得 ，由式(14-6a)、式(14-6c)得 。在对称结构上受反对称载荷作用时，在对称截面上，对称内力等于零。同理以后在解题时可作为已知条件用。,(14-6a),(14-6b),(14-6c),39/63,14.3.3,既非对称也非反对称问题,对于一些载荷既非对称，也非反对称，可将它们化为对称和反对称两种情况叠加，如图14.19所表示。,载荷作用在对称轴上情形以下。,图14.19,40/63,【例14.6】,如图14.20(a)所表示，,AB,为刚性杆受力,F,，求各杆内力。,图14.20,解：首先将图14.20(a)简化到图14.20(b)，这么就可将问题简化成对称和反对称问题。单独有力,F,作用时为对称问题，单独有力偶,M,作用时为反对称问题。,对称问题：,反对称问题：,41/63,【例14.7】,已知抗弯刚度为,EI,，半径为R圆环，直径,CD,方向受一对力 F 见图14.21(a),求圆环内弯矩 M。,图14.21,42/63,解：(1)超静定次数：封闭圆环为三次超静定。在,C,处截开，则有三个多出未知力：弯矩，轴向力，剪切力。,(2)对称性：直径,CD,为一对称轴，对称截面,C,上剪切力为零，对称截面,D,上弯矩和轴力与截面,C,上相等。由竖直方向力平衡可得 。故只有弯矩 未知见图14.21(c)。,(3)依据对称性，选1/4半圆环为静定基，作用于1/4圆环力如图14.21(c)所表示，则协调条件应是,D,截面在F及弯矩 作用下转角 应为零(由对称性可知)，所以有,(4),计算。,静定基上施加外力,F,如图14.21(d)所表示，单位力偶如图14.21(e)所表示，用莫尔定理求 与 。,由单位力偶引发弯矩,由外力引发弯矩,43/63,故有,(5)求未知力 。,由式,得,(6)圆环内弯矩,M,为,44/63,12.4 连续梁及三弯矩方程,为减小跨度很大直梁弯曲变形和应力，常在其中间安置若干中间支座见图14.22(a)，在建筑、桥梁以及机械中常见这类结构称为连续梁。撤去中间支座，该梁是两端铰支静定梁，所以中间支座就是其多出约束，有多少个中间支座，就有多少个多出约束。中间支座数就是连续梁超静定次数。,图14.22,45/63,对连续梁采取下述记号：从左到右把支座依次编号为0，1，2，见图14.22(a)，把跨度依次编号为 ，。设全部支座在同一水平线上，并无不一样沉陷。且设只有支座0为固定铰支座，其余皆为可动铰支座。这么，如梁只有两端铰支座，它将是两端简支静定梁。于是增加一个中间支座就增加了1个多出约束静不定次数就等于中间支座数目。,连续梁是超静定结构，静定基可有各种选择，假如选撤去中间支座为静定基，则因每个支座反力将对静定梁每个中间支座位置上位移有影响，所以正则方程中每个方程都将包含多出约束反力，使计算非常繁琐。,46/63,图14.23,47/63,假如构想将每个中间支座上梁切开见图14.23(a)，并装上铰链，将连续梁变成若干个简支梁，每个简支梁都是一个静定基，这相当于把每个支座上梁内约束解除，即将其内力弯矩 ，作为多出约束力见图14.23(b)，则每个支座上方铰链两侧截面上需加上大小相等、方向相反一对力偶矩，与其对应位移是两侧截面相对转角。于是多出约束处变形协调条件是梁中间支座处两侧截面相对转角为零。如对中间任一支座,i,来说见图14.23(a)，其变形协调条件为,(14-7),方程式(14-7)中只包括三个未知量 ，。，及 可用莫尔积分来求。,48/63,(1)求 。静定基上只作用外载荷时见图14.23(b)，跨度 上弯矩图为 ，跨度 上弯矩图为 见图14.23(c)。当 时，跨度 和 内弯矩分别为,由莫尔积分得,式中，是外载单独作用下，跨度 内弯矩图微面积见图14.23(c)，而 是弯矩图面积 对 左侧静矩，如以 表示跨度 内弯矩图面积形心到左端距离，则 。同理，表示外载荷单独作用下，跨度内弯矩图面积 形心到右端距离，则 。,49/63,于是有,式中，第一项可看作是跨度 右端按逆时针方向转角，第二项看作跨度 按顺时针方向转角。两项和就是铰链,i,两侧截面在外载荷单独作用下相对转角。,(2)，计算。,当,n,支座铰链处作用有 时，用莫尔积分有,而 ，也可类似求得,50/63,(3)三弯矩方程。,将 ，代入式(14-7)得三弯矩方程,(14-8),式中，,i,代表任一支座，如,i=1,，2，,，n，,则可得到,n,个联立方程，解个中间支座多出力 ，此,n,个联立方程中每个方程只包括三个多出力，求解比较方便。,51/63,【例14.8】,如图14.24所表示左端,z,为固定端，右端为自由端连续梁受力作用，其抗弯刚度为，试用三弯矩方程求解B、C、D处弯矩。,图14.24,52/63,解：为能应用三弯矩方程，将固定端视为跨度为无限小 ()简支梁,AB,，而外伸端载荷可向支座D简化，得一力F与弯矩，原结构见图14.24(a)改变为图14.24(b)。将,A,、,B,、,C,、,D,四处支座处罚别用0、1、2、3表示，则对1、2两支座应用三弯矩方程式(14.8)，并 将 ，代入得,得 ,53/63,14-1,什么叫多出约束？选定多出约束标准是什么？怎样确定超静定结构超静定次数？,14-2,什么叫基本结构？它所要求满足唯一条件是什么？,14-3,什么叫相当系统？在什么条件下，相当系统同原超静定系统完全等价？相当系统主要性质是什么？,14-4,力法正则方程物理意义是什么？是否能够说力法实质是叠加法？为何？,14-5,试举例说明力法正则方程中自由项和系数物理意义,。,14-6,试举例说明：对同一个超静定结构，能够取得几个不一样基本结构。,14-7,对称结构受对称载荷时，在沿其对称轴所截取截面上内力和位移有何特点？受反对称载荷作用时，又有何特点？怎样利用这些特点使计算得以简化？,14-8,什么叫内超静定？怎样区分外超静定结构和内超静定结构？分析这两种问题方法有何异同？,思 考 题,54/63,习 题,如图14.25所表示结构中梁,ABC,两端固定，在点,B,刚好与圆环接触，圆环下方为光滑刚性平面。在图示载荷作用下，多出约束力个数有以下四种答案，试判断哪一个是正确。,(A)5个 (B)6个 (C)7个 (D)8个,图14.25,14-1,55/63,14-2,图14.26,如图14.26所表示结构中，已知载荷情况。这时利用对称性或反对称性，结构未知约束力个数有以下四种答案，试判断哪一个是正确。,(A)2个 (B)3个 (C)4个 (D)5个,56/63,14-3,图14.27,关于求解图14.27(a)所表示超静定结构，解除多出约束有图14.27(b)、(c)、(d)、(e)所表示四种选择，试判断以下结论中哪一个是正确。,(A)(b)、(c)、(d)正确；(B)(b)、(d)正确；,(C)(b)、(c)、(e)正确；(D)(e)正确。,57/63,14-4,图14.28,正方形闭合框架，受力如图14.28所表示。各杆含有相同弯曲刚度,EI,。关于截面,A,上内力量有以下四种结论，试判断哪一个是正确。,(A)，；(B)，；,(C)，；(D)，。,58/63,14-5,图14.29,超静定平面刚架承受载荷如图14.29所表示。若忽略轴向力和剪切力影响，试确定其约束力。,14-6,如图14.30所表示钢架中，各杆弯曲刚度均为,EI,，且,q,、,l,、,EI,等为已知，试画出它们弯矩图。,(a)(b),图14.30,59/63,14-7,图14.31,双铰圆拱半径为,R,，承受载荷如图14.31所表示，,F,P、,R,、,EI,等为已知。试求加力点,C,铅垂位移。,14-8,如图14.32所表示闭合框架中，,F,、,q,、,l,、,EI,等为已知。试作弯矩图并画出框架变形后大致形状。,图14.32,60/63,14-9,图14.34,链环受力如图14.33所表示，链环杆直径,d,、,F,、,R,、,d,、,E,等为已知。试求,A,、,B,两点相对位移(不考虑轴力影响)。,14-10,试求如图14.34所表示超静定梁支反力。设固定端沿梁轴线反力能够忽略。,14-11,如图14.35所表示杆系，各杆,EA,相等。试求各杆内力。,图14.33,图14.35,61/63,14-12,图14.36,如图14.36所表示结构，,AB,梁和,CD,梁抗弯刚度均为 ，两梁用长 、横截面面 积 钢杆连接，弹性模量 。若 ，试求,AB,梁,B,点挠度。,62/63,14-13,图14.37,试画出如图14.37所表示梁剪力图和弯矩图。设,EI,为常量,63/63,
