检查技术3-7.ppt

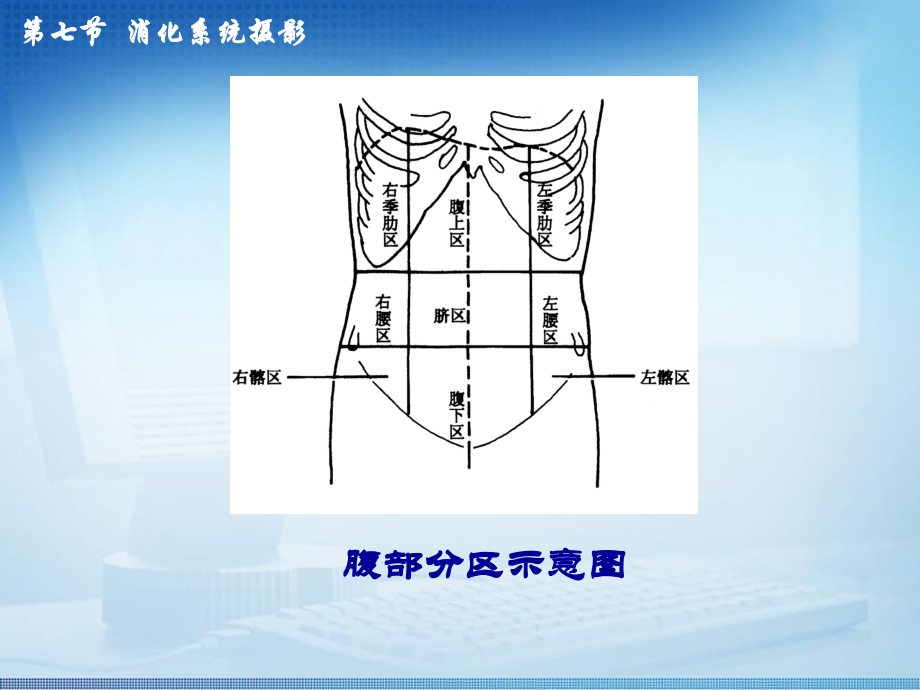

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第七节 消化系统摄影,腹部示意图,腹部分区示意图,1腹部仰卧前后位,体位:患者仰卧于摄影床上，身体正中矢状面与床面正中线重合并垂直。两上肢上举放于头的两侧，下肢伸直保持身体平稳。探测器放入活动滤线器托盘中，上缘（头端）平胸骨剑突，下缘（足端）包括耻骨联合，两侧包括侧腹壁皮肤。,腹部仰卧前后位,2腹部站立后前位,体位:患者站立于摄影架前，正中矢状面与探测器正中线重合并垂直。探测器上缘平剑突（包括全部膈肌位置），下缘超过耻骨联合,2腹部站立后前位,中心线：经剑突与耻骨联合连线中点水平射入，在患者平静呼气下屏气曝光。,显示部位：显示腹部站立后前位影像。,腹部站立后前位,腹部站立后前位,3腹部倒立正、侧位,体位:诊断先天性肛门闭锁，由护理人员用一手提住婴儿的两腿，另一手托住婴儿的头部，使患儿呈倒立姿势。,(1)正位：患儿背部紧贴探测器面，正中矢状面对探测器中线并垂直；,(2)侧位：患儿侧腹壁紧贴探测器面，正中矢状面与探测器面平行。,正位探测器两侧应包括双侧腹壁，侧位探测器应包括前腹壁、臀部和背部；探测器上缘应超过肛门34cm。肛门处应贴一高密度金属标志。,3腹部倒立正、侧位,中心线：,(1)正位：经腹部正中部水平射入。短时间曝光。,(2)侧位：经腹部侧位中点水平射入。短时间曝光。,显示部位：腹部倒立影像，可见扩张的肠曲、直肠内气体末端距肛门皮肤表面金属标志的距离。,腹部倒立正、侧位,腹部倒立正、侧位,4右上腹部后前位,体位:患者俯卧于摄影台上，身体左侧紧贴床面，右侧抬起，冠状面与床面成15角（以避免胆囊与脊柱重叠）。探测器竖放，上缘超过第十胸椎，下缘平髂骨嵴。,4右上腹部后前位,中心线：经右侧第十一肋骨远端向脊柱的垂线与第十一肋骨所构成的三角区为中心垂直射入，平静呼气下屏气曝光。,显示部位：显示胆囊区后前位影像。,右上腹部后前位,右上腹部后前位,THE END,
