高速公路J合同段质量监理程序交底.ppt

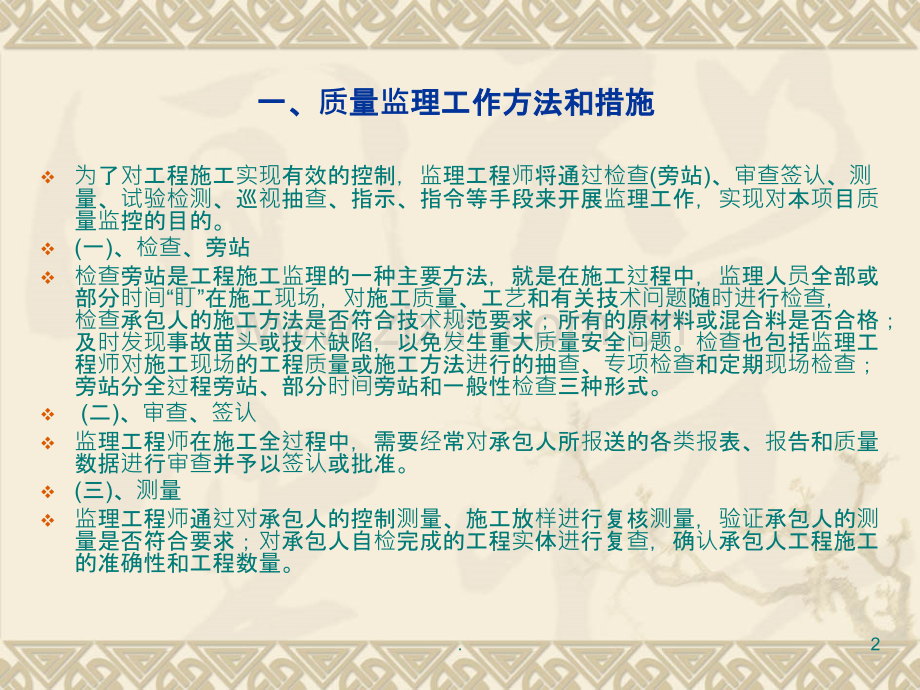

二二0一三年一月九日一三年一月九日工程工程质量量监理工作程序理工作程序1.一、一、质量量监理工作方法和措施理工作方法和措施v为了对工程施工实现有效的控制，监理工程师将通过检查(旁站)、审查签认、测量、试验检测、巡视抽查、指示、指令等手段来开展监理工作，实现对本项目质量监控的目的。v(一)、检查、旁站v检查旁站是工程施工监理的一种主要方法，就是在施工过程中，监理人员全部或部分时间“盯”在施工现场，对施工质量、工艺和有关技术问题随时进行检查，检查承包人的施工方法是否符合技术规范要求；所有的原材料或混合料是否合格；及时发现事故苗头或技术缺陷，以免发生重大质量安全问题。检查也包括监理工程师对施工现场的工程质量或施工方法进行的抽查、专项检查和定期现场检查；旁站分全过程旁站、部分时间旁站和一般性检查三种形式。v(二)、审查、签认v监理工程师在施工全过程中，需要经常对承包人所报送的各类报表、报告和质量数据进行审查并予以签认或批准。v(三)、测量v监理工程师通过对承包人的控制测量、施工放样进行复核测量，验证承包人的测量是否符合要求；对承包人自检完成的工程实体进行复查，确认承包人工程施工的准确性和工程数量。2.v(四)、试验检测v试验是监理人员确认各种材料和工程质量的主要手段。监理工作原则之一就是以数据为准，用数据说话。试验数据是认定材料和已完工程合格与否的依据，因此，试验对监理工程师来讲是必不可少的。v试验数据不仅决定着各类技术方案和工艺可行与否，决定着各单项工程或材料的质量状况，也决定着材料和工程能否得到验收，能否得到计量支付。因此，所有试验原始数据都是工程监理的重要文件，必须慎重对待，妥善保存。v(五)、巡视抽查v工地巡视是监理工程师为了了解工程施工全貌，利用相对较短的时间，对工程的整体(也包括工程的较次要部位、较次要工序)进行巡查、检视。这也是监理的基本方法之一。v(六)、指示、指令v监理工程师以书面文件或口头形式提醒承包人注意施工中存在的质量隐患或质量问题，责令其整改或返工,以规范施工和确保工程质量。根据不同情况，有监理指示、监理指令、整改通知单等形式，也包括监理工程师发布的工程变更令、补充技术标准、施工技术要求、工地会议纪要等。指示、指令是监理工作必不可少的手段。3.二、分二、分项工程工程质量量监理工作程序理工作程序v监理程序是监理工程师为了使工程的施工或管理按一定的规程和顺序进行而按时间先后或依次安排的工作步骤。监理程序已明确地载入合同文件，或者经过监理工程师指令加以正式颁布，是项目部和监理工程师都必须遵守的规定。v（一）、开工报告的提交与审批v1在各分项工程开工前14天，承包人应向驻地监理工程师（下称驻地监理组）提交工程分项开工申请批复单，并附以下附件：v（1）分项工程概况v（2）分项工程实施的计划和施工方案v（3）施工安全和环境防护措施v（4）分部、分项工程开工安全生产条件申请检查表v（5）依据技术规范列明本工程的质量控制目标、检验频率和方法v（6）材料、设备、劳力及现场管理人员的准备情况（以表格方式）v（7）测量放样、标准试验、施工图等必要的基础资料v（8）各项施工材料及成品、半成品的试验报告v2驻地监理组收到承包人工程分项开工申请批复单后应及时进行认真的审核，确认具备开工条件后方可批准（第一次和重要分项工程除外）。如果驻地监理组发现承包人提供的资料不属实，工程不具备开工条件，不予批准。v3驻地监理组将第一次分项工程及重要分项工程（如：大南坑隧道、梨尾寨隧道、岭头大桥、高明岩大桥、天宫隧道等）开工申请的完整审查文件在开工前7天报总监办批准；以后每月按顺序将分项工程开工申请批复单及分项工程数量申报/批复表汇总后报总监办备案即可。4.v（二）、工序施工与自检报告v1分项工程开工后承包人的施工人员应按照监理工程师批准的工艺流程和进度计划施工，填写施工原始记录表和施工日记。v2每道工序完工后，承包人的自检人员应按照总监办下发的工序检查程序进行自检，自检合格后填写现场质量检验报告单申报专业监理工程师进行检查认可。v3承包人应向驻地监理组提交承包人每周工作情况一览表4份，经驻地监理组审阅后，送承包人、驻地监理组、总监办、业代处各一份。v（三）、工程质量、工序检查认可v1现场监理人员应对各道工序施工进行现场旁站、抽样检验与工艺质量控制，填写监理日记。v2每道工序完工自检合格后，专业监理工程师对现场质量检验报告单及原始记录进行检查验收和签认，对不合格的工序应批示承包人进行缺陷修补或返工。前道工序未经检查认可，后道工序不得进行。v3.对于施工的隐蔽工程、重要部位、重要工序工艺，应由专业监理工程师对承包人施工的隐蔽工程、重要工程部位、重要工序及工艺，应由专业监理工程师或其助理人员实行全过程的旁站监督，及时消除影响工程质量的不利因素。v4现场监理人员应在每道施工工序结束后及时进行检查和认定，并现场监督承包人的试样抽取及施工记录。v5监理工程师发现工程存在着技术规范不容许的质量缺陷（未完工工程、质量事故的严重程度，由驻地监理组按照技术规范有关规定进行处理或下发监理指令。v6当某项工程发生工程质量事故时，必须按工程事故的处理程序进行处理。5.v（四）、中间交工证书v在一个单项工程完工后，项目部根据技术规范要求进行自检，合格后填报中间交工证书，监理工程师检查、汇总该项工程各道工序的开工申请单、质量验收单、工程内业资料并进行现场验收。均合格后，方签认中间交工证书。v中间交工证书是监理工程师进行质量管理的最后控制手段，也是中间计量和支付的基础和依据。v（五）、中间计量v1承包人可对已签发中间交工证书的工程进行计量，填写中间计量表提交驻地监理组予以签发。v2对于隐蔽工程，如果覆盖后，监理工程师无法确定工程量，则应在覆盖前由承包人计量人员和现场监理人员、业主代表对工程量进行确定。v3任何工程数量的增加或减少必须由驻地监理组根据合同文件规定进行确认，并随时将此类情况报总监办批准。v由于监理工程师对工程质量的程序控制直接与规范要求的施工顺序相关，并和计量支付挂钩，因此，在执行中可以有效地控制住项目部的施工行为和每道工序或单项工程的工作质量和成品质量，对项目部加强内部管理、科学施工、合理调配资源都具有直接的指导作用。6.分分项工程工程质量量监理程序框理程序框图每道工序完成以后开工申请单项目部自检质量检查整改不合格不合格合格驻地监理组审查填报质量验收通知单项（个）工程完工项目部自检中间交工证书质量检查签认中间交工证书计 量不合格合格报驻地不合格整改7.审批施工方案批施工方案监理工作程序框理工作程序框图项目部做好工程施工前准备工作，并提交施工技术方案和施工工艺的报告 监理工程师现场检查施工前准备情况，并对施工方案和施工工艺验收并提出审批意见 项目部按批准的施工方案和施工工艺组织后，提出修正施工方案，并附施工计划、材料自检报告 提交工程开工申请报告 监理工程师根据现场调查结果，结合批准的施工组织方案，审批工程开工报告 8.三、分三、分项工程施工工程施工质量量监理工作程序流程理工作程序流程v（一）现场质量管理v1、现场监理人员应对各施工工序、施工方法和施工工艺以及材料、机械、砼配合比等进行全方位的巡视、全过程的旁站、全环节的检查，以达到对施工质量的有效监督和管理；v2、驻地办各专业工程师应在施工期间加强对施工现场的巡视，现场发现并处理施工质量问题；v3、对承包人施工的隐蔽工程、重要工程部位、重要工序及工艺，应由专业工程师或监理员实行全过程的旁站监督，及时消除影响工程质量的不利因素；v4、现场监理人员应全环节地对每道施工工序结束后及时进行检查和认定，并现场监督承包人的试样抽取及施工记录；v5、监理工程师发现工程项目存在着技术规范不容许的质量缺陷（未完工程、质量事故的严重程度），由驻地组按照技术规范有关的规定进行处理；v6、当某项工程发生工程质量事故时，必须按工程质量事故的处理程序进行处理；v7、总监办应根据承包人每周工作情况一览表不定期对现场施工质量和管理工作进行检查，发现并处理施工质量和管理工作存在的问题，并建立工作台账。9.(二)分项工程施工质量监理程序框图工程开工申请施工组织计划和技术方案原地面和土场材料标准击实试验进场机械设备报验 审查开工报告（专业监理工程师）审批开工报告（驻地监理工程师）不同意重报开工同意场地清理挖除树根，清除残渣清除淤泥、腐殖土和杂草水井、沟塘、坟坑或洞穴回填夯实排除地表水监理检查不合格原地面填前压实承包人压实度自检合格填质量报验单报验铺筑第一层填土监理抽检压实度和路基宽度、高程、中线合格1、原地面及、原地面及场地清理施工地清理施工监理程序理程序 10.2、路基填方路基填方试验段施工控制段施工控制监理程序理程序承包人提出路基填方工艺试验的施工方案和实施细则驻地监理工程师审批按批准的方案实施承包人编报试验总结报告专业工程师、监理员旁站试验段施工驻地监理工程师审批报总监办备案，进入正式开工设备、填土土源 的标准试验、施工组织试验方案不同意同意 11.3、填方路堤施工控制、填方路堤施工控制监理程序理程序路堤填筑施工准备完毕选定已批准的合格取土场基底处理、清表、填淤回填、软基处理等监理试验工程师批准路基工程师批准批准打格上土现场监理控制含水量、土质、剔除杂物等不适宜材料现场监理控制碾压便数、碾压程序和碾压方法符合要求自检承包人报验试验监理工程师抽检路基专业监理工程师批准进行下道工序返工处理 进一步 不合格 合 格 不合格合 格12.4、挖方路基施工控制、挖方路基施工控制监理程序理程序路基开挖施工准备完毕承包人测量放样测量监理工程师复测批准开挖施工路基监理工程师审批需要爆破现场监理检查合格 安全检查清表施工进行必要的观测监理工程师检查路基清理、修理、整平监理旁站承包人进场检查开挖线是否符合放样边坡坡比、标高、几何尺寸是否符合设计土石方调配或废弃是否符合规定检查路槽、边坡、路基宽度、排、截水沟位置、弃土场等报 验监理签认工序报验单下一道工序监理审批合格 不合格 不合格合格是 否 13.测量放样基坑开挖中间交工证书基底标高、平面尺寸、排水、地基承载力涵洞轴线、位置基础砼浇筑砼标号、配合比、原材料质量、搅拌方法、基础尺寸、平整度涵身砼浇筑盖板钢筋钢筋规格、数量、钢筋绑扎、焊接的质量、钢筋间距、几何尺寸、保护层厚度盖板模板、支架模板刚度、支撑、几何尺寸、接缝、支架质量盖板砼（现浇）砼搅拌方式、运输方法、振捣方法、砼配合比、砼坍落度盖板安装（预制）涵台尺寸、盖板质量、安装方法、涵台帽强度盖板涵检验砼强度、轴线偏位、流水面高程砼标号、配合比、原材料质量、搅拌方法、涵身尺寸、平整度盖盖板板涵涵工工程程施施工工质量量控控制制监理理程程序序5工序检查项目14.测量放样基坑开挖中间交工证书基底标高、平面尺寸、排水、承载力涵洞轴线、位置砂砾垫层砼基础砼管节安装砼预制管节质量、基础厚度、抹带尺寸、想邻管节底错口、流水面高程翼墙砼浇筑模板刚度、几何尺寸、接缝、砼振捣方法圆管涵检验砼搅拌方式、运输方法、振捣方法、砼配合比高程、厚度、宽度、压实度轴线偏位、流水面高程、涵管长度、管座宽度、相邻管节面错口、砼强度工序检查项目圆管管涵涵工工程程施施工工质量量控控制制监理理程程序序615.7、浆砌片砌片(块)石石挡土土墙施工施工质量控制量控制监理程序理程序测量放样标高、平面位置基坑开挖基床清理、整平检查标高、几何尺寸、承载力圬工砌筑、养护砂浆拌和、石料质量、砌石厚度几何尺寸、砌筑工艺、沉降缝质量、泄水孔、砂浆饱满度、外观检查回填材料备料及回填压实检查压实度、压实厚度工序 检查项目 16.8、浆砌排水沟施工砌排水沟施工质量控制量控制监理程序理程序测量放样检查标高、平面位置挖槽圬工砌筑、养护砂浆拌和、石料质量、砌石厚度、几何尺寸、砌筑工艺、沉降缝质量外观检查承包人自检抽检与签认工 序 检查项目 17.桩位测量放样护筒埋设钻机就位钻 孔成孔、清孔钢筋骨架制作安装下导管水下砼灌注成桩检测中间交工桩位、高程孔径、高程、垂直度泥浆池、面积、泥浆指标泥浆制备钻头直径、孔内水头高度泥浆指标及循环系统、各层地质情况、台班进尺终孔孔底高程、清孔孔底高程，砼灌注前孔底标高，泥浆指标，沉淀厚度，孔径、倾斜度，钻孔记录、桩底地质钢筋规格、数量、钢筋笼长度，钢筋绑扎、焊接质量、保护层厚度、主筋接头质量导管密封，接头质量导管长度砼搅拌方法，运输方法、砼配比、材料质量、砼坍落度、导管埋深、首罐砼数量，钢筋笼位置、灌注标高，灌注记录砼强度、桩位中心、钢筋骨架顶面高程平整场地或搭设钻孔平台 钻孔孔桩工工程程施施工工质量量控控制制监理理程程序序9工序检查项目18.测量放样基抗开挖钢筋制作安装砼浇筑承台系梁检测中间交工轴线、位置标高、平面位置、排水钢筋规格、数量、间距、尺寸、钢筋绑扎、焊接质量、保护层厚度模板安装模板刚度、支撑、接缝、几何尺寸、隔离剂砼搅拌方法、运输方法、振捣方法、砼配合比、砼坍落度、原材料质量砼强度、几何尺寸、顶面高程、轴线偏位承承台台、系系梁梁工工程程施施工工质量量控控制制监理理程程序序 10工序检查项目19.测量放样钢筋制作安装砼浇筑墩柱、墩身检测中间交工轴线、位置钢筋规格、数量、间距、尺寸、钢筋接头质量、保护层厚度模板安装模板刚度、支撑、接缝、平整度、几何尺寸、隔离剂、光洁度砼搅拌方法、运输方法、振捣方法、砼配合比、砼坍落度、原材料质量、砼下料方法砼强度、相邻柱距、竖直度、顶面高程、轴线偏位、断面尺寸墩墩柱柱、墩墩身身工工程程施施工工质量量控控制制监理理程程序序 11 工 序 检查项目 20.测量放样钢筋制作安装砼浇筑盖、帽梁检测中间交工轴线、位置钢筋规格、数量、间距、尺寸、钢筋绑扎、钢筋接头质量、保护层厚度模板安装搭板刚度、支撑、接缝、平整度、几何尺寸、隔离剂、光洁度砼搅拌方法、运输方式、砼振捣方法、砼配合比、砼坍落度、原材料质量砼强度、断面尺寸、轴线偏位、支座处顶面高程、支座位置、预埋件位置墩墩、台台盖盖帽帽梁梁工工程程施施工工质量量控控制制监理理程程序序 12 工 序 检查项目 21.底模铺设钢筋制作安装砼浇筑预应力张拉中间交工底模质量、预拱度,支座和吊点位置钢筋、规格、数量、绑扎、焊接质量、几何尺寸、间距、保护层厚度管道坐标、管道间距、管道接头侧模安装模板刚度、接缝、几何尺寸、支撑、预埋件检查砼搅拌方法、运输方式、振捣方法、砼配合比、砼坍落度、原材料质量、砼养护锚具检验质量、张拉力、伸长率、千斤顶油表与张拉曲线，起供值、滑丝数、钢绞线的质量检验，张拉程序、构件强度压浆、封锚水灰比、标号、压浆机具、压浆时间预制梁检测砼强度、长度、宽度、高度、跨径、支座表面平整度、平整度、预埋件位置后后张法法预制制梁梁施施工工质量量控控制制监理理程程序序 13 工 序 检查项目 22.底模铺设预应力筋布置张拉芯、侧模板安装砼浇筑中间交工台座的几何尺寸稳定性、底模的平整度锚具、钢绞线的检验质量、张拉力伸长率、张拉程序、断丝根数钢筋制作安装钢筋规格、数量、几何尺寸、间距、钢筋接头质量、预埋件模板刚度、支撑、接缝、平整度，芯模的压力和固定措施，模板几何尺寸砼的搅拌方法、运输方法、振捣方法、砼坍落度、砼原材料质量、砼养护预应力筋松张砼强度、梁(板)长度、宽度、跨径、支座表面平整度、平整度、预埋件位置预制梁检测砼强度、松张速度、松张后起拱值先先张法法预制制梁梁施施工工质量量控控制制监理理程程序序14 工 序 检查项目 23.工 序 检查项目 测量放样支座安装接缝钢筋制作安装砼浇筑中间交工高程、平面位置、支座质量、规格、型号、支座垫石强度梁板安装架梁设备检查、完好率、梁板位置、支座是否脱空现象钢筋规格、数量、钢筋绑扎、焊接质量、间距和几何尺寸砼的搅拌方法、运输方法、振捣方法、砼坍落度、原材料质量、砼配合比一联质量检测支座中心位置、板顶高程、竖直度，一孔梁板顶面平整度接缝模板安装模板刚度、支撑、接缝、平整度、几何尺寸位置高程梁梁板板安安装装工工程程施施工工质量量控控制制监理理程程序序 1524.工 序 检查项目 测量放样支架搭设中间交工证书支架计算书，地基承载力、预压方案、支架刚度、稳定性、高程轴线、位置、高程支座安装支座规格、型号、支座顶面高程、位置、支座质量模板安装模板刚度、支撑、尺寸、高程、接缝钢筋安装钢筋规格、型号、数量、保护层厚度、绑扎、焊接质量、管道坐标、管道间距、管道接头砼浇筑砼搅拌方法、运输方式、振捣方法、砼配比、砼坍落度、原材料质量、养护、控制芯模上浮措施钢绞线张拉砼构件强度、龄期、锚夹具和钢绞线的质量、张拉程序、张拉力、伸长率、构件起拱值，钢绞线滑丝数压浆封锚水泥浆标号、配比、压浆机具、压浆时间箱梁检测砼强度、断面尺寸、长度、轴线偏位、平整度、支座平面高差支支架架法法现浇箱箱梁梁工工程程施施工工质量量控控制制监理理程程序序 1625.工 序 检查项目 测量放样钢筋制作安装砼浇筑中间交工梁顶凿毛、浮渣清洗；钢筋规格、数量、绑扎、焊接质量模板安装模板的刚度、支撑、接缝质量砼的搅拌方法、运输方法、振捣方法、原材料质量、砼坍落度、砼浇筑厚度铺装层检测砼强度、厚度、平整度、横坡度及抗滑构造深度顶面高程、轴线位置桥面面铺装装层工工程程施施工工质量量控控制制监理理程程序序 1726.质量、安全事故发生承包人采取应急措施监理工程师收集事故发生资料事故原因分析承包人填写质量事故报告单报监理工程师审查编制质量事故处理方案及召开方案讨论会会完善方案监理工程师检查验证资料整理保存监理工程师审查按批准方案实施业主审批不通过 不通过 通过18、工程、工程质量事故及安全事故量事故及安全事故处理工作流程理工作流程通过27.四、四、质量量监理工作理工作对承包人的要求承包人的要求v（一）承包人必须熟悉，并严格遵守、执行施工合同协议书、安全生产合同书、工程质量责任合同书。诚信履约，信守承诺。v（二）承包人必须建立健全的质量保证体系。v承包人是工程施工的主体，要求承包人一开始就必须建立健全质量保证体系，并在整个施工过程中保持正常运转。承包人必须要有完善的自检体系，自检体系必须有组织、有领导、有制度、有措施。承包人的自检体系要由有技术、有职称、懂管理、责任心强的年富力强的高素质的人员组成，在整个施工过程中要保持质检人员的稳定，要赋予一定的权利，要有职有权，实行质量“一票否决制”。v（三）必须按设计施工。v设计施工图是工程施工最基本的依据，按图施工是最起码的要求。要求承包人必须按设计施工，不得随意更改设计。28.v（四）必须按规范施工。v国家及部颁的行业规范、规程，本工程的技术规范（包括补充技术规范）是工程施工的纲领性文件。要求承包人必须按照规范规定的方法、工艺和要求施工，严格遵守规范。v（五）必须按程序施工。v监理程序是工程施工管理的基本规则，只有严格按监理程序施工才能保证施工活动的有序进行，工程质量才有保证。要求承包人必须严格按照监理程序施工，具体应做到：先申请、后开工；先自检、后报验；上道工序未经检验合格，不得进行下道工序的施工。v（六）必须按标准检验评定。v交通部公路工程质量检验评定检准(JTGF80/1-2004)是本工程评定和检验的基本标准，依据该标准进行检验评定才能确认工程是否符合合同要求。必须要求承包人严格按标准进行检验评定,同时检验评定结果必须符合福建省高速公路工程质量管理纲要的要求。29.谢谢观看！
