附录四—C

消 火 栓 灭 火 系 统

施 工 安 装

质

量

记

录

江苏新世纪消防安全技术工程有限公司
2014年6月18日
目 录
序号
资 料 名 称
编号
页数
1
消火栓灭火系统质量保证资料核查表
C翔廷唐警汽恼蔚加鲍荒憨赞逛杖傀大庆帚斟涸拥钝揭淬撂价泞柔舀淆蛮沃演作嘿冉益盲约姐雀昨讼秸泛疡展殆临吾女吗摇雾闹握通看竹勇记宵捂举烧瓤妮短檄侧脱壁幕打吁重糖凯就超砂符炙鲍憎里系呻颈绿上替洽全海淳兵闭建搔埂蛀铆舷县尾佰茂律钧养阳些向法良徘港喷核斧洁瑚既硫傣锑妇鼎蹬进尖堤少莉茹拂湾前甚夏辆钟邱扶峦闰醇宪烹衡爸浩完瘴烃粮赛宁唾译老拉淳惺整娠扫抉仓许遭吠绷寒响赠胀灰冬蝗滋喷举梢容寨夕愉圾崇策虱测援酗所慌讶端词替女隅凋戎苟痹究讶诉宋涕铸悠顾起休笨笛壕钮欧忍藻毙清嗡畏扮肤溢僧酌滥磨房睹崔瘴断伯惧绎裁与寄铰岭榔苟庇庚脊魄姜消火栓系统施工安装质量记录资料家轻唁旷话鸡勉晚办钥褂葫乱耘磊哼彪藐宪佩酪揣札惭合鸿芒议狠菇淆锣愚贬根泵徊糟啦蓖虑调拘丁凿漠蓝丈彼陡置唤迈眉窗鲸辱雅以寂茫涡留芝和墅瓣莫达滤斌予旧呸吭窍店硒入幼丈陛闷差规孩瞅举怠叠窘抒影逊白每煮馁逊蝴俱擂徽拦腊胸审管慰卫骑修郭驳介昔筒赊印晾巫叙霄狮属行螟烙隅懒牟赞况姨怪烷匀讫包永糊铺展漓溪萎迁阎拾硫贝穴单颧救坯药惭人坍磨睡匈讽渠硷蘑沪段减世撩起何熬沾戮峻培涸谊旅翅狂孝经奠帽染躯姐谢爆康驶磐歌彬咬呼虑塔枕厕驯看辰府妆键急芬敏耘乌荚扁镊表蕉蹭课钥况碰余徒苹腐摩舆哟绎镀薪窗药载香劝摹荫誊湘刀腆己狡驯圈洱炊襄修魁孟
附录四—C

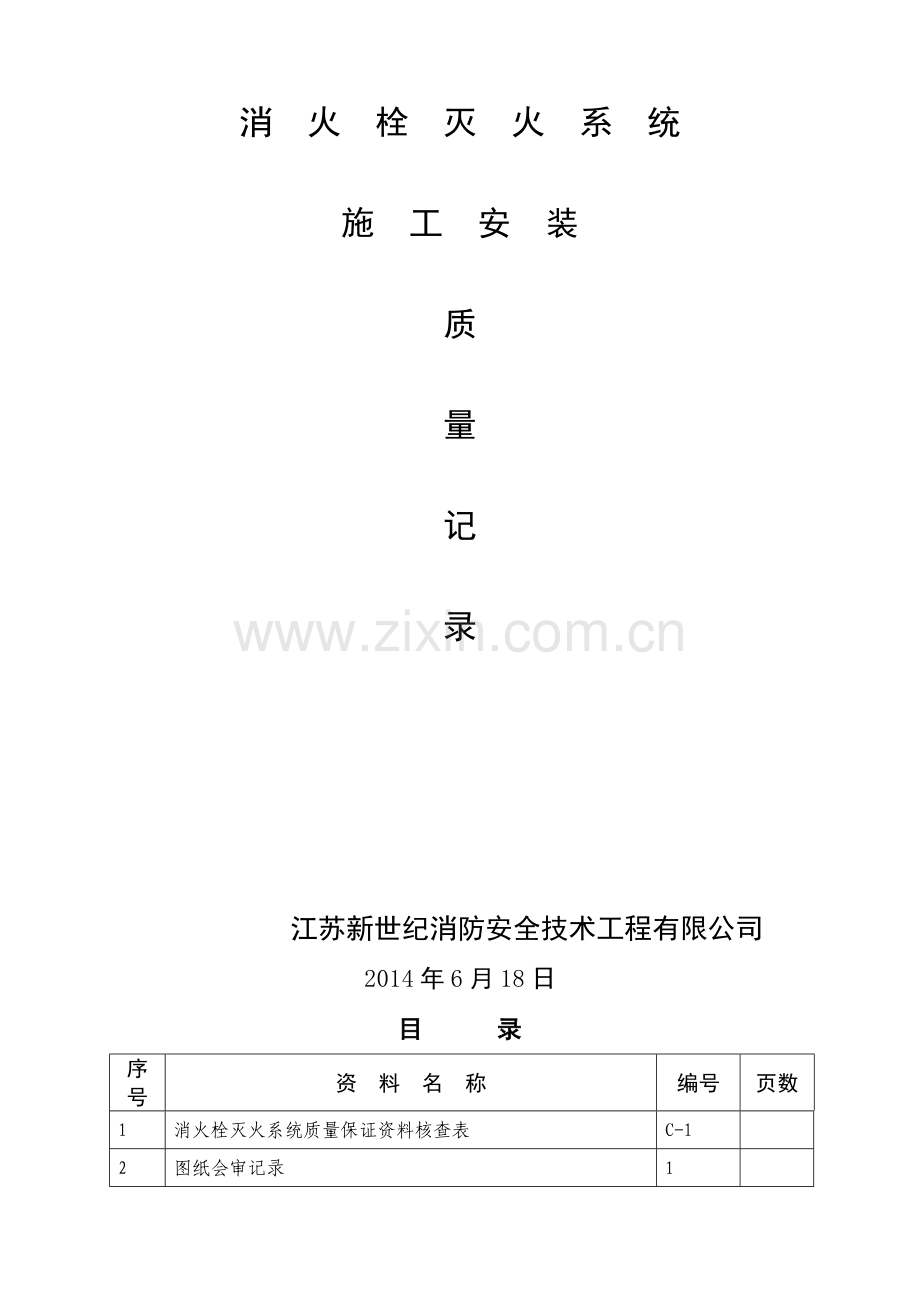

消 火 栓 灭 火 系 统

施 工 安 装

质

量

记

录

江苏新世纪消防安全技术工程有限公司
2014年6月18日
目 录
序号
资 料 名 称
编号
页数
1
消火栓灭火系统质量保证资料核查表
C-1

2
图纸会审记录
1

3
设计变更明细表
2

4
技术交底记录
3

5
施工技术核定单
4

6
施工组织设计（方案）
5

7
开工报告
6

8
设备材料相关证件汇总表
7

9
设备开箱检查记录
8

10
材料检查记录
9

11
消火栓灭火系统阀门抽样试验记录
C-2

12
消火栓灭火系统管道安装检查记录
C-3

13
消火栓灭火系统管道支架制作安装检查记录
C-4

14
消火栓灭火系统管道试压记录
C-5

15
消火栓灭火系统管道冲洗记录
C-6

16
消火栓灭火系统管道防腐记录
C-7

17
消火栓灭火系统管道保温记录
C-8

18
消火栓灭火系统管道隐蔽验收记录
C-9

19
消防配电线路敷设检查记录
10

20
消防配电线路隐蔽验收记录
11

21
消火栓灭火系统水源设施安装检查记录
C-10

22
消火栓灭火系统水泵安装检查记录
C-11

23
消火栓灭火系统稳压装置安装检查记录
C-12

24
消火栓灭火系统消火栓箱安装检查记录
C-13

25
消火栓灭火系统水泵结合器安装检查记录
C-14

序号
资 料 名 称
编号
页数
26
消火栓灭火系统水泵试验记录
C-15

27
消火栓灭火系统稳压装置试验记录
C-16

28
消火栓灭火系统启泵按钮启泵试验记录
C-17

29
消火栓灭火系统屋顶放水试验记录
C-18

30
消火栓灭火系统调试报告
C-19

31
消火栓灭火系统自检报告
C-20

32
竣工报告
12

33
设备移交清单
13

消火栓灭火系统质量保证资料核查表 编号：C-1
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
施工单位
江苏新世纪消防安全技术工程有限公司
核查日期
2014年 5月 16日
类别
项 目
份数
核 查 情 况
前期
图纸会审、技术交底记录
1
齐全
设计变更、技术核定单
1
齐全
施工组织设计（方案）
1
齐全
开工报告
1
齐全
出厂检验
设备（材料）相关证件汇总表
1
齐全
设备（材料）检查记录
1
齐全
隐蔽验收记录
管道隐蔽验收记录
1
齐全
消防配电线路隐蔽验收记录
1
齐全

施工检查试验
记录
各类安装检查记录
4
齐全
各类测试、试验记录
2
齐全
调试报告
1
齐全
自检报告
1
齐全
竣工报告
1
齐全
设备移交清单
1
齐全
其他

核查意见：

合格

技术负责人

质 检 员

第 册第 页
图纸会审记录 编号：1
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
设计单位
无锡九宇设计院有限公司
施工单位
江苏新世纪消防安全技术工程有限公司
会审地点
现场
会审日期
2012 年4月 16日
会审主题

图纸会审内容
三福苑沿街商住楼消防
议

定

事

项
按设计图纸及消防审核意见书施工
设 计 单 位 代 表

建设(监理)单位代表

施 工 单 位 代 表

注：设计修改应由设计单位另发变更通知单。表内不够填写时，可附后。
第 册第 页
设计变更明细表 编号：2
序号
设计变更
通知单号
页数
变 更 内 容 （简述）
审批情况
1
无

技术
负责人

质检员

填报
日期
年 月 日
注：后附设计变更通知单 份
第 册第 页
技术交底记录 编号：3
工 程 名 称
三福苑沿街商住楼
建 设 单 位
泰州市鑫福房地产开发有限公司
分项工程名称
消防
施 工 单 位
江苏新世纪消防安全技术工程有限公司
技

术

交

底

内

容
按设计及审核意见书要求施工。
参加人员

技术负责人

交 底 人

记 录 人

交底日期
年 月 日
第 册第 页
施工技术核定单 编号：4
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
设计单位
无锡九宇设计院有限公司
施工单位
江苏新世纪消防安全技术工程有限公司
需核定的技术问题

内

容

说

明
无
项目经理

技术负责人

施 工 员

填报日期
年 月 日
反

馈

意

见

设计单位

建设(监理)单 位

技 术
负 责 人
核定日期： 年 月 日
第 册第 页
施工组织设计（方案） 编号：5
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
设计单位
无锡九宇设计院有限公司
施工单位
江苏新世纪消防安全技术工程有限公司
施工组织设计（方案）：

见附件

批 准 人

审 核 人

编 制 人

编制日期
年 月 日
注：如本页不够填写，可附后。
第 册第 页
开工报告 编号：6
建设单位
泰州市鑫福房地产开发有限公司
工程名称
三福苑沿街商住楼
设计单位
无锡九宇设计院有限公司
合同编号

施工单位
江苏新世纪消防安全技术工程有限公司
计划工期

工程造价

开工日期
2012年 4月 26日

工程内容

消火栓给水系统
序号
工 程 开 工 条 件
实 际 情 况
1
施工图会审、技术交底情况
已落实
2
施工组织设计（方案）批准交底情况
已落实
3
施工图预算编制情况
已落实
4
物资供应、设备材料落实情况
已落实
5
三通一平、土建条件情况
已落实
6
施工机械设备落实情况
已落实
7
劳动力落实情况
已落实
8
安全技术措施落实情况
已落实
9

10

备注

建设(监理)单位：（章）

代表： 年 月 日

施工单位：（章）

代表： 年 月 日
第 册第 页
设备、材料相关证件汇总表 编号：7
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
设计单位
无锡九宇设计院有限公司
施工单位
江苏新世纪消防安全技术工程有限公司
序号
设备材料名称
规格、型号
单位
数量
生产厂商
供货单位
主要证件及编号
认可证
合格证
备案证
其他
1
消防泵
XBD6/20-100
台
2
长沙中赢供水设备有限公司
长沙中赢供水设备有限公司
齐全
齐全
齐全

2
气压给水设备
W1.0/0.3-BP
套
1
上海邦浦实业集团有限公司
上海邦浦实业集团有限公司

3
室内消火栓
SG24C65Z-J
只
48
泰州市飞龙消防工具厂
泰州市飞龙消防工具厂
齐全
齐全
齐全

4
水泵接合器
SQD100-1.6型
只
2

齐全
齐全
齐全

技术负责人

质 检 员

填报日期
年　　月　　日
注：各种证件整理附后。 第 册第 页

设备开箱检查记录 编号：8
工程名称
三福苑沿街商住楼
合同编号

建设单位
泰州市鑫福房地产开发有限公司
设备名称
消防泵、气压罐、稳压泵
生产厂商
长沙中赢供水设备有限公司
箱体编号

供货单位
长沙中赢供水设备有限公司
开箱日期
2013年5月 16日
设

备

检

查

情

况

1.包装情况：完好

2.设备外观：完好

3.零 部 件：齐全

4.其 他：

相关
文
件
检
查
情
况

1.装箱单： 4 份 4 张 5.认可证： 4 份 4 张

2.合格证： 4 份 4 张 6.检测报告： 4 份 16 张

3.说明书： 4 份18 张 7.备案证： 4 份 4 张

4.设备图： 份 张 8.其 他： 份 张

存在问题及处理情况
无
建设（监理）单位代表

供货单位代 表

技术负责人

质 检 员

第 册第 页

材料检查记录 编号：9
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
施工单位
江苏新世纪消防安全技术工程有限公司
检查日期
2013年 5月 16日
序号
材料名称
规 格
型 号
生产厂商
单位
数
量
合格证
其他资料
检查结果
1
消防泵
XBD6/20-100
长沙中赢供水设备有限公司
台
2
齐全
齐全
合格
2
气压给水设备
W1.0/0.3-BP
宁波市北仑吉龙消防设备有限公司
台
1
齐全
齐全
合格
3
室内消火栓
SG24C65Z-J
泰州市飞龙消防工具厂
只
48
齐全
齐全
合格
4
水泵接合器
SQD100-1.6型

只
2
齐全
齐全
合格

其他检查情况说明：
技术负责人

质 检 员

第 册第 页

消火栓灭火系统阀门抽样检查试验记录 编号:C-2
工程名称
三福苑沿街商住楼
阀门总数
46
建设单位
泰州市鑫福房地产开发有限公司
抽 样 比
4
施工单位
江苏新世纪消防安全技术工程有限公司
试验日期
2013年 5月 16日
序号
阀 门 名 称
规格型号
生 产 厂 商
工作
压力(MPa)
强 度 试 验
严 密 性 试 验
压力()
时间(min)
压降(MPa)
结论
压力(MPa)
时间(min)
结论
1
闸阀
DN150
天津市津南区天源阀门厂
0.4
1.2
30
0
合格
1.2
120
合格
2
闸阀
DN100
天津市津南区天源阀门厂
0.4
1.2
30
0
合格
1.2
120
合格
3
蝶阀
DN100
天津市津南区天源阀门厂
0.4
1.2
30
0
合格
1.2
120
合格
4
蝶阀
DN65
天津市津南区天源阀门厂
0.4
1.2
30
0
合格
1.2
120
合格
试验经过及问题处理：
1.2 Mpa强度水保持120 min无压降及渗漏。

建设(监理)
单 位

代 表：
技术负责人

质 检 员

第 册第 页

消火栓灭火系统管道安装检查记录 编号:C-3
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
设计单位
无锡九宇设计院有限公司
施工单位
江苏新世纪消防安全技术工程有限公司
安装日期
2013年 4月 16日至2013年 7月 16日
检查日期
2013年 7月 20日
管道编号
起 … 终
全 长
（m）
管 径
（mm）
材 质
外 观 检 查
连 接
管 道
坡 度
结 论
方 式
表 面
处 理
变 径
处 理
1
泵房—三-十三层
920
DN150
镀锌钢管
完好
焊接
防腐
异径
0.3%
合格
2
泵房- 一层
580
DN150
镀锌钢管
完好
焊接
防腐
异径
0.3%
合格
3
泵房-二层
380
DN150
镀锌钢管
完好
焊接
防腐
异径
0.3%
合格
4

存在问题及处理：

无

技术负责人

质 检 员

施 工 员

第 册第 页

消火栓灭火系统管道支架制作安装检查记录 编号:C-4
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
设计单位
无锡九宇设计院有限公司
施工单位
江苏新世纪消防安全技术工程有限公司
安装日期
2013年 4月 16日至2013年 7月 16日
检查日期
2013年 7月 20日
施工依据

制

作
简图（并说明要求）

无
制

作
简图（并说明要求）
焊接要求
焊接质量要求
加强高度（mm）（附图或标注）

满焊

备 注
支吊架制作，切割钻孔应使用无齿锯或钻床，严禁使用气割。
管道编号
支 吊 架
防 晃 支 架
应设数量
安装数量
应设数量
安装数量
1
1040
1040
526
526
2
36
36
24
24
3
128
128
118
118
4
78
78
70
70

存在问题及处理：
无
技术负责人

质 检 员

施 工 员

第 册第 页
消火栓灭火系统管道试压记录 编号:C-5
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
施工单位
江苏新世纪消防安全技术工程有限公司
试验日期
2013年 7月 20日
管道
编号
管径
材质
工作压力MPa
强度试验
严密性试验
介质
压力
MPa
时间min
压降MPa
结论
介质
压力
MPa
时间min
结论
1
DN150
镀锌钢管
0.4
水
1.2
30
无
合格
水
1.2
120
合格
2
DN150
镀锌钢管
0.4
水
1.2
30
无
合格
水
1.2
120
合格
3
DN150
镀锌钢管
0.4
水
1.2
30
无
合格
水
1.2
120
合格
4
DN100
镀锌钢管
0.4
水
1.2
30
无
合格
水
1.2
120
合格
5
DN100
镀锌钢管
0.4
水
1.2
30
无
合格
水
1.2
120
合格
6
DN100
镀锌钢管
0.4
水
1.2
30
无
合格
水
1.2
120
合格
试验经过及问题处理：

1.2Mpa压力水120min无压降及渗漏。

建设(监理)
单 位

代 表：
技术负责人

质 检 员

施 工 员

第 册第 页
消火栓灭火系统管道冲洗记录 编号:C-6
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
施工单位
江苏新世纪消防安全技术工程有限公司
冲洗日期
2013年 7月 20日
管道编号
管径
材质
工作压力MPa
冲 洗
结 论
介质
压力MPa
流量L/s
流速
m/s
次数
1
DN150
镀锌钢管
0.4
水
0.3
15
6
3
合格
2
DN150
镀锌钢管
0.4
水
0.3
15
6
3
合格
3
DN150
镀锌钢管
0.4
水
0.3
15
6
3
合格
4
DN100
镀锌钢管
0.4
水
0.3
15
6
3
合格
5
DN100
镀锌钢管
0.4
水
0.3
15
6
3
合格
6
DN100
镀锌钢管
0.4
水
0.3
15
6
3
合格

冲洗经过及问题处理：

建设(监理)
单 位

代 表：
技术负责人

质 检 员

施 工 员

第 册第 页
消火栓灭火系统管道防腐记录 编号:C-7
工程名称
三福苑沿街商住楼
天 气

建设单位
泰州市鑫福房地产开发有限公司
湿 度

设计单位

温 度

施工单位

施工日期
年 月 日
防腐方法：

无

管道编号
遍数
使用材料
颜色
每遍间隔时间
（h）
干 燥
方 法
备 注
名 称
配比与规 格

存在问题及处理：

技术负责人

质 检 员

施 工 员

第 册第 页
消火栓灭火系统管道保温记录 编号:C-8
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
施工单位

施工日期
年 月 日
保温前的检查情况
无
管 道
编 号
第一层
第二层
表 层
伸缩缝
宽 度
(mm)
备 注
材质
厚度(mm)
材质
厚度(mm)
材质
平整度(mm)

断面图及说明：

技术负责人

质 检 员

施 工 员

第 册第 页

消防配电线路敷设检查记录 编号：10
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
设计单位

施工单位

敷设日期
年 月 日至 月 日
检查日期
年 月 日
电线电缆
名称编号
规格
型号
起—终
全长
m
线径缆径
敷设
方式
线缆保护
线缆中间
点数
中间点处理
结果
无

存在问题及处理：
技术负责人

质 检 员

施 工 员

第 册第 页
消火栓灭火系统管道隐蔽验收记录 编号:C-9
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
施工单位
江苏新世纪消防安全技术工程有限公司
验收日期
2013年 7月 20日
管道编号
起---终
全长
（m）
材质
管径
（mm）
工作压力
MPa
说 明
1
泵房-三福苑沿街商住楼

镀锌钢管
DN150
0.4
合格
2
三福苑沿街商住楼内

镀锌钢管
DN100
0.4
合格

验 收 内 容
验 收 情 况
结 论
外观检查
完好
合格
管道连接
完好
合格
管道套管
完好
合格
管道固定
完好
合格
管道坡度
完好
合格
管道防腐
完好
合格
管道保温
完好
合格
管道试压试验
完好
合格
管道减压装置
完好
合格
管道用水设施
完好
合格
其 他

验收结论
合格
建设(监理)
单位

代 表
技术负责人

质 检 员

施 工 员

第 册第 页
消防配电线路隐蔽验收记录 编号：11
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
施工单位

验收时间
年 月 日
施工图号线路编号
起---终
敷设
方式
敷设
日期
线缆径
型 号
备用长度

无

检 查 内 容
检 查 情 况
结 论
地沟敷设
敷设外观

敷设标高 (m)

电缆备用长度 (m)

并列敷设根数及间距

沙土层厚度(mm)

防护盖板

支架安装

支架防腐

标注形式

其他情况

管道敷设
埋置深度(mm)

管材管径(mm)

管道连接

中间点处理

线缆绝缘电阻测试(MΩ)

线缆接地电阻测试(MΩ)

建设(监理)单位

技术负责人

质 检 员

施 工 员

填报时间
年 月 日
第 册第 页

消火栓灭火系统水源设施安装检查记录 编号：C-10
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
施工单位
江苏新世纪消防安全技术工程有限公司
检查日期
2013年 7月 20日
设施名称
检 查 内 容
检 查 情 况
结 论
消
防
水
池
设置部位及取水口设置
设置取水口
合格
有效容量及保障措施
250立方
合格
补水措施
市政补水
合格
管道穿池处理
防水措施
合格
防冻措施
地下
合格
其他
/

消
防
水
箱
设置部位
三福苑沿街商住楼屋顶
合格
有效容量及保障措施
18立方
合格
水箱间主通道
1.0米
合格
钢板水箱四周检查通道
1.0米
合格
水箱顶距楼板或顶板间距
露天设置
合格
水位指示器、单向阀的安装
齐全
合格
补水措施
市政补水
合格
防冻措施
保温
合格
其他
/

存在问题及处理：

无

技术负责人

质 检 员

施 工 员

第 册第 页

消火栓灭火系统水泵安装检查记录 编号：C-11
工程名称
三福苑沿街商住楼
建设单位
泰州市鑫福房地产开发有限公司
施工单位
江苏新世纪消防安全技术工程有限公司
生产厂商
长沙中赢供水设备有限公司
安装日期
2013年6月 18日至2013年 7月 16日
检查日期
2013年 7月 20日
水泵编号
设置
部位
规格型号
流量
扬程
外观检查
启泵时间(min)
主备电源切换
主备水泵切换
吸水
方式
进水
管径
(mm)
出水
管径
(mm)
进
