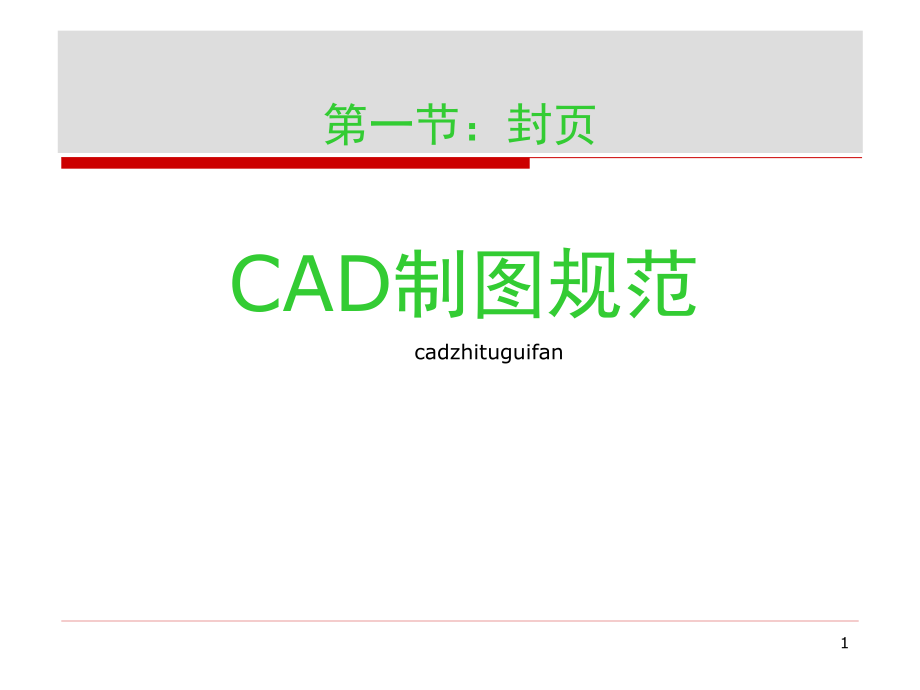

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,CAD,制图规范,cadzhituguifan,第一节：封页,1,第一节：封页,工程详细信息,郑州市,_,区,_,路,(,交叉口,)_(,小区名称,)_,号楼,_,单元,_,户,_,先生,(,女士,),完整家居设计方案,例：,郑州市金水区金水路未来路交叉口曼哈顿商业广场,5,号楼,1,单元,1502,陈先生完整家居设计方案,填写完后详细检查是否有,拼写错误,或,所填信息错误,2,第二节：工程概况,1,、内容要详细填写，,2,、联系方式要填写准确，方便不同工种的工人能在图纸和现场中出现问题的第一时间和设计师联系。,3,第三节：图纸目录,1,、目录的数量和名称要与后画图纸相吻合,2,、文字要居中放置、无拼写错误，,3,、文字一般要用黑体或宋体,4,、工程名称和图纸名称一定到对应,如有图纸更改或添加图纸，,5,、目录需随之更改,4,5,第四节：图前工作,1,、图层、线型选择,2,、比例图框、参考图纸选择,3,、标注选择,4,、更改工程地址等图框基本信息,6,第五节：原始结构图,1,、图框和字体的比例,2,、指北针的方向,3,、填充的图案,4,、标注,5,、房间工程量,6,、梁、梁高,7,、房高,7,第五节：原始结构图,8,、要标出下水管,.,马桶,.,以及烟道的位置,9,、窗宽,.,高,.,及距地高,10,、页码,11,、随图层做图,最好不要出现,0,图层,12,、入户门的方向,13,、地漏,.,马桶,.,及下水的具体尺寸,14,、客户信息和图纸名称相对应,15,、字体的大小和字型,8,第六节：原始尺寸图,1,、房间内部尺寸,2,、房间面积,9,第七节：原始设备图,1,、暖气、空调,2,、强、弱电箱,3,、天然气表 热水器气孔,4,、此诸多标识在原始结构图中已出现，此 处为尺寸注释。,10,第八节：原始水路图,1,、上水管位,2,、地漏位置,3,、坐便孔距,4,、量房时带相机采集图片，也可现场标 注，此图为后面的电路图改动提供参考依据,11,第九节：原始电路图,1,、原始照明开关,2,、插座、弱电,3,、空调插座,4,、量房时带相机采集图片，也可现场标 注，此图为后面的电路图改动提供参考依据,12,第十节：拆改墙体图,1,、标出拆改的详细尺寸,2,、要算出拆墙的面积和封墙所用的材料,3,、拆墙和建墙所填充的图形要有所区别,13,第十一节：平面布局图,1,、放床,.,桌子,.,家具,.,家电等一般要居中,2,、标注线要对齐，大件家具都要标注尺寸,3,、字体要对齐正方,4,、文字注释表明摆放物品的名称材质,5,、柜子一般不要做到头,要留开关的位置,6,、生活细节物品要标识：空调、晾衣架、挂衣架等,7,、模块调入后要根据房间尺寸做合适的调整、,8,、一般长方形或正方形的东西要标出名称,7,、线型粗细要运用恰当，,8,、甲供和乙供一定要标注清楚,14,第十二节：地面铺设图,1,、铺砖一般要从门口往里铺,.,半砖最好留在家俱下面,2,、铺砖的线一般要与墙体线分开,用细线,3,、地转和木地板之间要留过门石,4,、木地板一般要顺光铺,5,、标注线一般不要和其它线重合,6,、地砖和墙砖尽量对应,7,、甲供和乙供要标清,8,、什么类型的砖和多大的砖要标清,9,、标注里最少要有一个是推荐主材,10,、地漏位置要用坡度标识,15,第十三节：天花吊顶图,1,、灯所在的具体位置,2,、标注不能标在灯和字上,3,、标注线要对等,4,、灯的图例要表示清楚,5,、所用的乳胶漆和灯的类型,6,、所做造型的名称,7,、所画的每条线都要有所表示,8,、吊完等不能显示梁线,9,、用什么材质做的吊顶,16,第十四节：吊顶尺寸图,1,、图例大样的比例,2,、灯所在具体位置的尺寸,3,、吊顶的尺寸要表示,4,、灯带要用虚线表示,5,、复杂的吊顶要有大样图,6,、卧室的灯放置时一定要注意柜子的摆放位置,17,18,第十五节：插座三维图,1,、一般客厅要留电话线,2,、卫生间面盆处要留插座,3,、卫生间马桶的摆放要与地漏相吻合,4,、厨房的插座有厨卫设计师设计,5,、卧室一般要留电视线盒电话线,6,、餐厅一般要备一个插座,19,20,第十六节：开关示意图,1、卧室过道一般都用双控的,2、线不能交叉,3、线要和线头对应,4、厨房和卫生间的开关放置要注意,5、线形要加粗,6、其它线型要变为一个图层,21,22,第十七节：水路布置图,1,、左热右冷,2,、上热下冷,3,、洗衣机的水路不能忘,4,、冷热水的图标不能丢,5,、冷热水的线型要有所区别,23,24,第十八节：立面索引置图,1,、此图标示房间立面方位,2,、每个房间四个面，立面施工图对应,25,26,第十九节：墙砖铺贴图,1,、要注意标注和房高相吻合,2,、图框和字体的大小及比例,3,、门窗洞要用两根斜线表示,4,、图离中心的位置,5,、管道上是一整块砖,6,、不能留小于二分之一的砖,7,、管道铺设的高度应与吊顶一置,8,、一般包管道的高度为,2.5m,27,第二十节：墙砖铺贴图,9,、铺砖的两种方法,(,一,),、从两边往中间铺,(,二,),、从中间往两边铺,10,、每个结构名称要标清楚,28,29,第二十一节：立面图,1,、立面图的大小和比例,2,、立面图的名称,3,、柜子一般要画外立面,.,内购图和侧立面,4,、每一个细节都要有详细的尺寸,5,、所用的材料和工艺要详细表示,6,、标注也要统一,7,、电视背景墙的内构要画出,30,31,第二十二节：改图,1,、第一张图改了以后所有的图都要改,2,、要按图层做图,3,、平面图的和立面图的比例,4,、顶面图和地面图是有区别,5,、一楼和二楼的旋转方向不一样,6,、字体一般都用黑体或宋体,32,第二十三节：预算,1,、首先要列出房间工程量,2,、再列出项目工程量,3,、乳胶漆的面积,(,周长*房高,+,顶面面积,_,门窗洞的面积,),4,、卫生间的防水,(,周长*,0.3+,地面面积,+,淋浴区面积,),5,、铲墙皮分亲水性性和非亲水性,6,、看房间色彩的种类加收乳胶漆增色费,7,、小五金安装费和成品保护费,33,第二十四节：预算,8,、客餐厅的基础项目程量,(1),、乳胶漆,(2),、地砖或地面找平,(3),、吊顶,(4),、顶角线,(5),、过门石,(6),、踢脚线,(7),、门窗套,(8),、拆改墙体,(9),、柜子,(10),、电视及沙发背景墙,34,第二十四节：预算,9,、卫生间的基础项目程量,(1),、墙砖,(2),、地砖,(3),、阳角,(4),、包管道,(5),、防水,35,第二十五节：量房,1,、要记清小区名,楼号,单元,楼层,户型,2,、客户信息,3,、一定要量房子的通长通宽,4,、量梁的两边的尺寸,5,、马桶和地漏的位置,6,、配电箱的位置,7,、窗户的长宽及距地,8,、房高,9,、墙厚要会推,10,、阳台的墙厚,36,第二十六节：如何去工地学习,1,、要记清小区名,楼号,单元,楼层,户型,2,、带好笔,尺子,记事本,手机,3,、要多看多问,4,、要留心,5,、要会联想和对比,6,、要从现象到本质都了解透,7,、要把从工地上看的和公司的材料,书本上的,网上的结合,8,、要多听设计师和客户交流,9,、多向工人师傅学习,10,、带回来的疑问要尽快解决并记录下来,37,第二十七节：效果图欣赏和学习,1,、了解不同风格的效果图,2,、针对一个户型多做几种不同风格的效果图,3,、看别人的作品分析自己的不足,38,39,第二十八节：就业前心理辅导,1,、要有一个良好的心态,摆清自己的位置,2,、目标,3,、行动,4,、方法,5,、坚持,40,
