光纤布拉格光栅(FBG).ppt

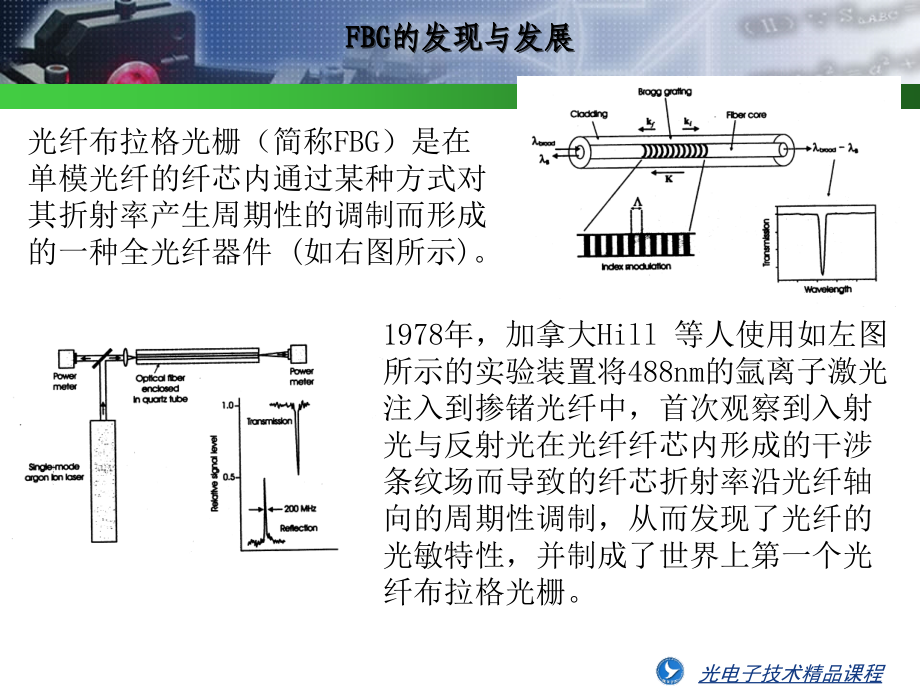

Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,光电子技术精品课程,*,大标题,第,5,讲,:,光纤布拉格光栅,(FBG)-,基础与应用,李恩邦,FBG,的发现与发展,光纤布拉格光栅（简称,FBG,）是在单模光纤的纤芯内通过某种方式对其折射率产生周期性的调制而形成的一种全光纤器件,(,如右图所示,),。,1978,年，加拿大,Hill,等人使用如左图所示的实验装置将,488nm,的氩离子激光注入到掺锗光纤中，首次观察到入射光与反射光在光纤纤芯内形成的干涉条纹场而导致的纤芯折射率沿光纤轴向的周期性调制，从而发现了光纤的光敏特性，并制成了世界上第一个光纤布拉格光栅。,光电子技术精品课程,FBG,是在光纤纤芯内形成的空间相位光栅，通过光栅前向传输的纤芯模式与后向传输的纤芯模式之间发生耦合，而使前向传输的纤芯模式的能量传递给后向传输的纤芯模式，形成对入射波的反射。其反射波长即布拉格波长为,B,=2n,eff,，其中，,为光栅周期，,n,eff,为纤芯等效折射率。,FBG,原理与特性,设光纤纤芯折射率为,由耦合模理论得到光栅的反射光谱为,最大反射率为,反射谱带宽为,光电子技术精品课程,光纤的光敏特性,掺杂光纤光敏性机理,掺杂物质与,SiO2,混合时形成的结构缺陷,外界光场作用下通过单光子或双光子吸收过程使错位键破裂形成色心,标准光纤：,GeOx,其它掺杂物质：,Erbium,（铒）,Europium,（铕）,Cerium,（铈）,影响光纤光敏性的因素,掺杂种类与掺杂浓度,预制棒：缩棒后光敏性高于缩棒前,拉纤速度影响光纤光敏性,光纤光敏性与曝光时所施加的应力有关,增加光纤光敏性的方法,低温载氢处理,压力：,20,750atm(,典型,150atm),，温度：,20,75,，时间：数十小时至数天,形成,Ge-H,Si-H,Ge-OH,Si-OH,有效增加标准单模光纤的光敏性,标准单模光纤损耗增大,光敏性变化大,退火及老化处理,高温载氢处理,在含氢,1mol%,环境下，使用,CO2,激光将光纤加温至,600,短时间（,10,秒）内增加光纤的光敏性,火焰热处理,氢气火焰,+,少量氧气将光纤加热至,1700,持续,20,分钟,光纤的光敏性增加,10,倍，折射率变化,10,-3,高温对光纤造成损伤，引起可靠性等方面问题,混合掺杂,掺,Boron,（硼）,降低折射率，可提高,Ge,掺杂浓度,光纤的光敏性增加,3,倍,30min 400,退火可使折射率变化减半,1500nm,窗口付加损耗,0.1dB/m,双折射效应,掺,Tin,（锡）,较,B-,Ge,光纤的光敏性增加,3,倍,热稳定性优于,B-,Ge,光纤,掺,N2,（氮气）,SPCVD,过程中，加入,0.1%,氮气可使光敏性加倍,折射率变化,2.8,10,-3,光电子技术精品课程,光纤光栅分类,类光栅,掺杂浓度较低的光纤内形成,较低,UV,曝光量,局部缺陷引起折射率变化,折射率变化,n,10,-5,10,-3,0,温度稳定性较差（,300,）,可使脉冲或连续激光，前者更有效,A,（,）,类光栅,掺杂浓度较高（,eg,25mol%GeO,2,),的光纤内形成,较高,UV,曝光量（,500J/cm,2,),，,结构重构引起折射率变化,折射率变化,n,0,温度稳定性较好（,500,）,可使脉冲或连续激光,类光栅,极高,UV,曝光量，瞬间局部温度达上千度,物理破坏引起折射率变化,折射率变化,n,可达,10,-2,温度稳定性好（,800,）,只能使用脉冲激光,光电子技术精品课程,光致折射率变化的特性,光致折射率变化的各向异性,光纤光栅双折射,10,-6,侧向写入制成的光纤光栅双折射要大,2,个数量级,双折射与,UV,激光的偏振方向有关：,P,方向小，,S,方向大，可相差,10,倍,双折射与,UV,激光的波长有关：,193nm,较,240nm UV,激光产生更大的双折射,光致折射率变化的阈值特性,(,右上图,),折射率变化的温度稳定性,(,右下图,),光致折射率变化使光纤处于一种亚稳态,在一定温度下，折射率变化变小甚至完全消失,光电子技术精品课程,FBG,写入技术,FBG,制作对,UV,激光器的要求,输出波长及其稳定性,空间及时间相干性,输出功率或脉冲能量及重复率,光斑质量,偏振特性,光束指向稳定性,用于,FBG,制作的,UV,激光器,倍频氩离子激光器,准分子激光器,倍频铜蒸气激光器,倍频可调谐染料激光器,倍频可调谐,OPO,三倍频,YAG,激光器,Alexandrite(,紫翠玉,),激光器,FBG,写入技术分类,内部写入法,双光束干涉法,掩模法,模板,+,双光束干涉法,逐点写入法,其它写入法,双光束干涉法,掩模法,UV beam,Phase Mask,光电子技术精品课程,FBG,在光通信中的应用,波分复用与解复用,波长锁定,光纤放大器增益平坦,色散补偿,上下路复用与解复用,光,CDMA,Components and Modules,in DWDM Networks,Thin film filters,Fibre,gratings,Waveguides,Diffr,.gratings,Circulators,Interleavers,Mux/Demux,modules,WDM,Mux/Demux,Isolators,Tap couplers,Pump lasers,Gain equalizers,Attenuators,Integrated amplifiers,SOAs,WDM,Amplifiers,Optical Switches,Circulators,Couplers,Add/drop modules,WDM,Switching,WDM,Transmitters,Source lasers(CW,DML),Lithium,niobate,optical assemblies and modulators,Wavelockers,Tx,/Rx modules,光电子技术精品课程,
