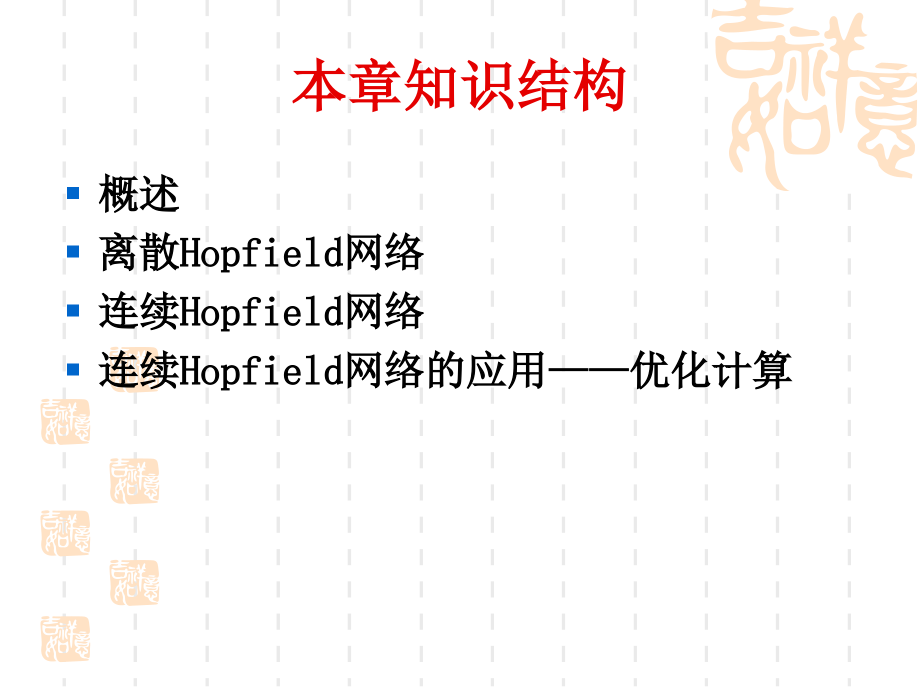

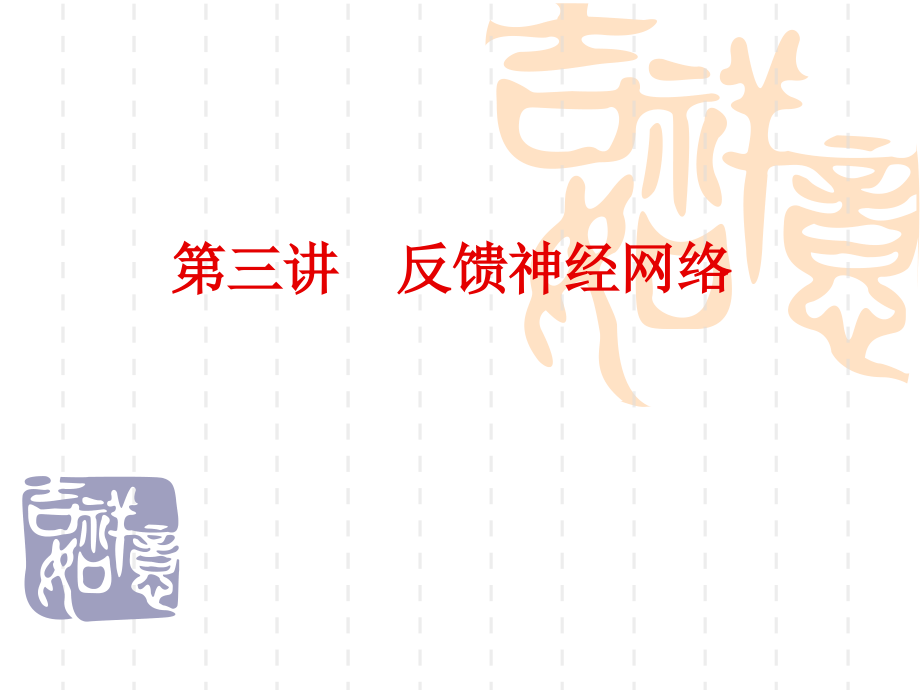

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三讲 反馈神经网络,本章知识结构,概述,离散,Hopfield,网络,连续,Hopfield,网络,连续,Hopfield,网络的应用,优化计算,3.1,概述,联想特性是,ANN,的一个重要特性。前面介绍的网络模型属于前向,NN,，从学习的角度看，具有较强的学习能力，结构简单，易于编程。从系统角度看，属于静态的非线性映射，通过简单的非线性处理单元的复合映射可获得复杂的非线性处理能力。但他们因此缺乏反馈，所以并不是强有力的动力学系统。联想特性是,ANN,的一个重要特性，主要包括联想映射和联想记忆。前馈网络具有诱人的联想映射能力，而不具备联想记忆能力。在反馈,NN,中，我们将着重介绍,NN,的联想记忆和优化计算的能力。,3.1,概述,联想记忆是指当网络输入某个矢量后，网络经过反馈演化，从网络输出端得到另一个矢量，这样输出矢量就称作网络从初始输入矢量联想得到的一个稳定记忆，即网络的一个平衡点。优化计算是指当某一问题存在多种解法时，可以设计一个目标函数，然后寻求满足这一目标函数的最优解法。例如，在很多情况下可以把能量函数作为目标函数，得到的最优解法需要使能量函数达到极小点，即能量函数的稳定平衡点。总之，反馈网络的设计思想就是在初始输入下，使网络经过反馈计算最后到达稳定状态，这时的输出即是用户需要的平衡点。,1982,年,美国加州工学院,J.Hopfield,提出了可用作联想存储器和优化计算的反馈网络,这个网络称为,Hopfield,神经网络,(HNN),模型,也称,Hopfield,模型,.,HNN,是一种循环,NN,从输出到输入有反馈连接,.,HNN,有,离散型和,连续型,两种,.,3.1,概述,反馈网络,(Recurrent Network),又称自联,想记忆网络,如下图所示,:,3.1,概述,反馈网络的目的是为了设计一个网络，储存一,组平衡点，使得当给网络一组初始值时，网络通过,自行运行而最终收敛到这个设计的平衡点上。,反馈网络能够表现出非线性动力学系统的动态,特性。它所具有的主要特性为以下两点：,第一、网络系统具有若干个稳定状态。当网络从某,一初始状态开始运动，网络系统总可以收敛到某一,个稳定的平衡状态；,第二、系统稳定的平衡状态可以通过设计网络的权,值而被存储到网络中。,3.1,概述,由于,HNN,为动力学系统,且其平衡态关系到信息的存储与联想记忆,其平衡态与稳定性是非常关键的问题。,反馈网络根据信号的时间域的性质的分类为,如果激活函数,f(),是一个二值型的阶跃函数,则称此网络为离散型反馈网络,主要用于联想记忆,;,如果,f(),为一个连续单调上升的有界函数,这类网络被称为连续型反馈网络,主要用于优化计算。,3.1,概述,反馈,NN,由于其输出端有反馈到其输入端,所以,HNN,在输入的激励下,会产生不断的状态变化,.,当有输入之后,可以求取出,HNN,的输出,这个输出反馈到输入从而产生新的输出,这个反馈过程一直进行下去,.,如果,HNN,是一个能稳定的网络,则这个反馈与迭代的计算过程所产生的变化越来越小,一旦到达了稳定平衡状态,那么,HNN,就会输出一个稳定的恒值,.,对于,HNN,来说,关键是在于确定它在稳定条件下的权系数,.,应该指出,反馈网络有稳定的,也有不稳定的,.,对于,HNN,来说,还存在如何判别它是稳定网络,亦或是不稳定的问题,.,而判别依据是什么,也是需要确定的,.,3.1,概述,3.1,概述,反馈网络与前向网络的区别,结构不同,前向神经网络：没有反馈环节。,反馈神经网络：一个动态系统，存在稳定性问题。（关键问题）,模型不同,前向网络：从输入到输出的映射关系，不考虑延时。,反馈网络：考虑延时，是一个动态系统，模型是动态方程（微分方程）。,3.1,概述,网络的演变过程不同,前向网络：通过学习得到连接权然后完成指定任务。,反馈网络：,(,优化计算时,),首先确定,w,（不是通过学习而来的，而是通过目标函数用解析算法得到的），设定网络的初始状态，然后系统运动，若稳定，则最后达到一个稳定状态，对应的输出就是优化问题的解。,3.1,概述,学习方法不同,前向网络：误差修正算法（,BP,算法）。,反向网络：海布,(,Hebb,),算法,(,用于联想、分类的时候,),3.1,概述,应用范围不同,前向网络：只能用于联想映射及其分类。,反馈网络：同时也可以用于联想记忆和约束优化问题的求解。,对于如,HNN,类似的反馈网络,研究的重点为,:,如何通过网络神经元状态的变迁而最终稳定于平衡状态,得到联想存储或优化计算的结果,网络的稳定性问题,怎样设计和利用稳定的反馈网络,网络系统能够达到稳定收敛,网络的稳定点,吸引域的设计,下面开始介绍,HNN,分别介绍两种主要的,HNN:,离散,Hopfield,网络,连续,Hopfield,网络,3.1,概述,3.2,离散,Hopfield,网络,Hopfield,最早提出的网络是神经元的输出为,0-1,二值的,NN,所以,也称离散的,HNN(,简称为,DHNN).,下面分别讨论,DHNN,的,结构,动力学稳定性,(,网络收敛性,),联想存储中的应用,记忆容量问题,在,DHNN,网络中,神经元所输出的离散值,1,和,0,分别表示神经元处于兴奋和抑制状态,.,各神经元通过赋有权重的连接来互联,.,下面,首先考虑由三个神经元组成的,DHNN,其结构如,图,3.1,所示,.,3.2.1,离散,Hopfield,网络的结构,3.2.1,离散,Hopfield,网络的结构,在图中,第,0,层仅仅是作为网络的输入,它不是实际神经元,所以无计算功能,;,而第一层是实际神经元,故而执行对输入信息和权系数乘积求累加和,并由非线性函数,f,处理后产生输出信息,.,f,是一个简单的阈值函效,如果,神经元的输入信息的综合大于阈值,那么,神经元的输出就取值为,1;,小于阈值,则神经元的输出就取值为,0.,对于二值神经元,它的计算公式如下,3.2.1,离散,Hopfield,网络的结构,其中,x,j,为外部输入,并且有,y,j,=1,当,u,j,j,时,y,j,=0,当,u,j,0,有,:,y(t+,t,)=,y(t,),则称网络是,稳定,的,.,吸引子,：若,y(t,),是网络的稳定状态，则称,y(t,),是网络的稳定吸引子。,吸引域,：能够稳定在吸引子,y(t,),的所有初始状态,y(0),的集合，称为吸引子,y(t,),的吸引域。,从,DHNN,可以看出,:,它是一种多输入,含有阈值的二值非线性动力系统,.,在动力系统中,平衡稳定状态可以理解为系统的某种形式的能量函数在系统运动过程中,其能量值不断减小,最后处于最小值,.,因此,对,HNN,可引入一个,Lyapunov,函数,即所谓能量函数,:,3.2.2 DHNN,的动力学稳定性,即有,3.2.2 DHNN,的动力学稳定性,对,HNN,的能量函数有几点说明,:,当对反馈网络应用能量函数后,从任一初始状态开始,因为在每次迭代后都能满足,E0,所以网络的能量将会越来越小,.,由于能量函数存在下界,因此其最后趋于稳定点,E=0.,Hopfield,能量函数的物理意义是,:,在那些渐进稳定点的吸引域内,离吸引点越远的状态,所具有的能量越大,.,由于能量函数的单调下降特性,保证状态的运动方向能从远离吸引点处,不断地趋于吸引点,直到达到稳定点,.,3.2.2 DHNN,的动力学稳定性,能量函数是反馈网络中的重要概念,.,根据能量函数可以方便的判断系统的稳定性,;,Hopfield,选择的能量函数,只是保证系统稳定和渐进稳定的充分条件,而不是必要条件,其能量函数也不是唯一的,.,在状态更新过程中，包括三种情况：由,0,变为,1,；由,1,变为,0,及状态保持不变。,3.2.2 DHNN,的动力学稳定性,类似于研究动力学系统稳定性的,Lyapunov,稳定性理论,上述,DHNN,的稳定性可由分析上述定义的,Lyapunov,函数,E,的变化规律而揭示,.,因此,由神经元,j,的状态变化量,y,j,(t,),所引起的,的能量变化量,E,j,为,:,若所讨论的,HNN,是对称网络,即有,w,i,j,=,w,j,i,i,j,=1,2,.,n,则有,则,y,j,(t+1)=,fu,j,(t)-,j,式,(3),则可记为,:,E,j,(t,)=-,u,j,(t)+,j,y,j,(t,)(3A),下面分别对,串行异步方式,和,并行同步方式,证明对称二值型,HNN,是稳定的,.,3.2.2 DHNN,的动力学稳定性,如果,令,A.,串行异步方式,对串行异步和对称权值型的,HNN,基于式,(3A),E,j,(t,)=-,u,j,(t)+,j,y,j,(t,)(3A),考虑如下两种情况,:,如果,u,j,j,即神经元,j,的输入综合大于阈值,则从二值神经元的计算公式知道,:,y,j,的值保持为,1,或者从,0,变到,1.,这说明,y,j,的变化,y,j,只能是,0,或正值,.,这时很明显有,E,j,:,E,j,0,这说明,HNN,神经元的能量减少或不变,.,3.2.2 DHNN,的动力学稳定性,如果,u,j,j,即神经元,j,的输入综合小于阈值,则知,y,j,的值保持为,0,或者从,1,变到,0,而,y,j,小于等于零,.,这时则有,E,j,:,E,j,0,这也说明,HNN,神经元的能量减少,.,上面两点说明了,DHNN,在权系数矩阵,W,的对角线元素为,0,而且,W,矩阵元素对称时,串行异步方式的,DHNN,是稳定的,.,3.2.2 DHNN,的动力学稳定性,B.,并行同步方式,由上述对串行异步和对称权值型的,DHNN,的稳定性分析过程知,单个神经元的状态变化引起的,Lyapunov,函数的变化量,E,j,(t)0,因此,并行同步且权值对称的,DHNN,的所有神经元引起的,Lyapunov,函数的变化量为,:,3.2.2 DHNN,的动力学稳定性,故上面两点说明了,DHNN,在权系数矩阵,W,的对角线元素为,0,而且,W,矩阵元素对称时,并行同步方式的,DHNN,是稳定的,.,基于上述分析,Coben,和,Grossberg,在,1983,年给出了关于,HNN,稳定的充分条件,他们指出,:,如果权系数矩阵,W,是一个对称矩阵,并且,对角线元素为,0.,则这个网络是稳定的,.,即是说在权系数矩阵,W,中,若,i=j,时,W,ij,=0,i,j,时,W,ij,=,W,ji,则,HNN,是稳定的,.,应该指出,:,这只是,HNN,稳定的充分条件,而不是必要条件,.,在实际中有很多稳定的,HNN,但是它们并不满足权系数矩阵,w,是对称矩阵这一条件,.,3.2.2 DHNN,的动力学稳定性,3.2.2 DHNN,的动力学稳定性,由上面的分析可知,:,无自反馈的权系数对称,HNN,是稳定,.,它如图,3.4,所示,.,2.2.3 HNN,的联想记忆,所谓联想可以理解为从一种事物联系到与其相关的事物的过程,.,日常生活中,从一种事物出发,人们会非常自然地联想到与该事物密切相关或有因果关系的种种事务,.,两种联想形式,自联想,(Auto-association):,由某种代表事物,(,或该事物的主要特征,或部分主要特征,),联想到其所标示的实际事物。,从英文字头“,Newt”,联想到“,Newton”,。,听到歌曲的一部分可以联想起整个曲子。,2.2.3 HNN,的联想记忆,异联想,(,他联想,)(Hetero-association):,由一种事物,(,或该事物的主要特征,或部分主要特征,),联想到与其密切相关的另一事物。,从质能关系式,E=mc,2,联想到其发明者爱因斯坦。,看到某人的名字会联想起他的相貌和特点。,人脑从一种事物得到对应事物的两种途径,按时间顺序对相关事物进行思考,可通过时间表来回忆某一阶段所做的工作,.,通过事物本质特征的对比来确定事物的属性,由提示信息或局部信息对事物进行回忆或确认,.,2.2.3 HNN,的联想记忆,HNN,的一个功能是可用于联想记忆,也即是联想存储器,.,这是人类的智能特点之一,.,人类的所谓,“,触景生情,”,就是见到一些类同过去接触的景物,容易产生对过去情景的回昧和思忆,.,对于,HNN,用它作联想记忆时,首先通过一个学习训练过程确定网络中的权系数,使所记忆的信息在网络的,n,维超立方体的某一个顶角的能量最小,.,当网络的权系数确定之后,只要向网络给出输入向量,这个向量可能是局部数据,.,即不完全或部分不正确的数据,但是网络仍然产生所记忆的信息的完整输出,.,2.2.3 HNN,的联想记忆,1984,年,Hopfield,提出一种用,n,维,HNN,作联想存储器的结构,.,HNN,联想存储器的主要思想为,:,根据欲存储的信息的表示形式和维数,设计相应的,HNN,结构,将欲存储的信息设计为,HNN,的动力学过程的已知的渐近稳定平衡点,通过学习和设计算法寻求合适的权值矩阵将稳定状态存储到网络中,2.2.3 HNN,的联想记忆,在,HNN,联想存储器中,权系数的赋值规则,Hebb,规则,即为存储向量的外积存储规则,其原理如下,:,设有,m,个样本存储向量,X,1,X,2,X,m,其中,X,i,=X,i1,X,i2,.,X,i,n,把这,m,个样本向量存储入,HNN,中,则在网络中第,i,j,两个节点,之间权系数的值为,(,权值学习规则,):,其中,k,为样本向量,X,k,的下标,k=1,2,m;,i,j,分别是样本向量,X,k,的第,i,j,分量,X,k,i,X,k,j,的下标,.,2.2.3 HNN,的联想记忆,如果把系统的稳定点视做一个记忆的话，那么从初始状态朝这个稳定点移动的过程就是寻找该记忆的过程。,例,1,：计算如图,3.5,所示,3,节点,DHNN,的状态转移关系。考虑到,DHNN,的权值特性,w,ij,w,ji,，可简化为图,3.6,右边的等价图。,2.2.3 HNN,的联想记忆,图,3.6,一个,3,节点的,DHNN,结构图,2.2.3 HNN,的联想记忆,设网络参数为：,现在以初始状态（可任意选定）,y,1,y,2,y,3,=(000),为例,以异步运行网络，考察各个节点的状态转移情况。现在考虑每个节点,y,1,y,2,y,3,以等概率（,1/n,）被选择。,假定首先选择节点,y,1,，则节点状态为：,Net1=1*0+2*0-(-5)=50,节点,1,输出为：,y,1,=1,即，网络状态由（,000,）变化到（,100,），转移概率为,1/3,。,2.2.3 HNN,的联想记忆,如选择节点,y,2,，则节点状态为：,Net2=1*0+,（,-3,）*,0-0=0,节点,2,输出为：,y,1,=0,即，网络状态由（,000,）变化到（,000,），转移概率为,1/3,。,如选择节点,y,3,，则节点状态为：,Net3=2*0+,（,-3,）*,0-3=-30,节点,3,输出为：,y,3,=0,即，网络状态由（,000,）变化到（,000,），同样，转移概率为,1/3,。,从上面的网络运行可以看出，在网络参数给定的情况下，网络状态以,1/3,的概率转移到（,100,），以,2/3,的概率转移到（,000,），即保持不变，而不会转移到（,010,）等其它状态。,2.2.3 HNN,的联想记忆,同理，还可以计算出其它状态之间的转移关系。,从这个例子可以看出：,（,1,）状态（,110,）是一个满足前面稳定定义的状态，即为稳定状态；,（,2,）从任意初始状态开始，网络经过有限次状态更新后，都将到达该稳定状态。,2.2.3 HNN,的联想记忆,例,2,：计算例,1,中,3,节点模型的个状态的能量。,首先选择状态,y,1,y,2,y,3,=,（,011,），此时，网络的能量为：,再选择状态,y,1,y,2,y,3,=,（,110,），同理，网络的能量为：,2.2.3 HNN,的联想记忆,其余状态能量如表,2,所示：,表,2.,模型各状态能量表,y,1,y,2,y,3,E,0,0,0,0,0,0,1,3,0,1,0,0,0,1,1,6,1,0,0,-5,1,0,1,-4,1,1,0,-6,1,1,1,-2,显然，状态,y,1,y,2,y,3,=,（,110,）处的能量最小。从任意状态开始，网络沿能量减小（包括同一级能量）方向更新状态，最终能达到对应能量极小的稳态。,2.2.4,记忆容量问题,设计,DHNN,网络的目的,是希望通过所设计的权值矩阵,W,储存多个期望模式,.,因此,在,DHNN,用于联想记忆问题,记忆容量问题是一个必须回答的基本问题,.,当网络只记忆一个稳定模式时,该模式肯定被网络准确无误地记忆住,即所设计的,W,值一定能够满足正比于输入和输出矢量的乘积关系,.,但当需要记忆的模式增多时,网络记忆可能出现问题,.,2.2.4,记忆容量问题,按照,Hebb,规则求出权矩阵后，可以认为已有,M,个模式存入网络的连接权中。在联想过程中，先给出原始模式,m,0,，使网络处于某种初始状态下，用网络方程动态运行，最后到达一个稳定状态。如果此稳定状态对应于已存储的,M,个模式中的某个模式,m,k,则称模式,m,k,是由模式,m,0,联想起来的。在这里举例说明。,例,3.,对于一个,4,神经元的网络，取阈值为,0,。给定两个模式存储于网络中：,m,1,:Y,(1),=y,1,y,2,y,3,y,4,=1,1,1,1,m,2,:Y,(2),=y,1,y,2,y,3,y,4,=-1,-1,-1,-1.,2.2.4,记忆容量问题,按照,Hebb,规则,可求得权矩阵：,2.2.4,记忆容量问题,给出用于联想的原始模式：,m,A,:Y,=y,1,y,2,y,3,y,4,=1,1,-1,1,运用网络方程：,得到：,Y(1)=1,1,1,1,再次运行，得到,Y(2)=1,1,1,1,。,这时网络已处于稳定状态：,Y=1,1,1,1,。而这个稳定状态正好是网络已记忆的模式,m,1,，由此可以认为,m,1,是由模式,m,A,联想起来的。,2.2.4,记忆容量问题,若给出用于联想的原始模式为：,m,B,:Y,=y,1,y,2,y,3,y,4,=-1,-1,-1,1,则得到另一稳定状态,Y=-1,-1,-1,-1,即模式,m,2,。,2.2.4,记忆容量问题,再看一例。,例,4.,存储如下记忆模式：若给出用于联想的原始模式为：,m,1,:Y,(1),=y,1,y,2,y,3,y,4,=-1,1,1,1,m,2,:Y,(2),=y,1,y,2,y,3,y,4,=-1,-1,1,1,m,3,:Y,(3),=y,1,y,2,y,3,y,4,=-1,1,1,-1.,则其权矩阵为：,2.2.4,记忆容量问题,给出联想模式：,m,3,:Y,(3),=y,1,y,2,y,3,y,4,=-1,1,1,-1.,但网络运行稳定在模式,m,1,:Y,(1),=-1,1,1,1,而不是其自身模式,m,3,。,2.2.4,记忆容量问题,因此，,DHNN,用于记忆联想时，是受其记忆容量和样本差异制约的。当记忆模式较少，且模式之间的差异较大，则联想的结果就比较正确；而当需记忆的模式较多，容易引起混淆时，网络到达的稳定状态往往不是已记忆的模式；再者，当需记忆的模式之间较为相近时，网络就不能辨别出正确的模式，甚至连自身都会搞错，即使用已记忆的模式作为联想模式（自联想），也可能出错，如例,4,。,2.2.4,记忆容量问题,当网络用于联想记忆时，就涉及到网络的记忆容量问题。对此不做专门讨论，仅给出一些研究结果。,对于由,N,个神经元构成的,DHNN,的存储能量，通过适当选择网络的连接权矩阵和阈值所能达到稳定的,N,维矢量的最大数目,k,：,Hopfield,给出的实验估计为,(,推导见：杨行俊，第七章,),：,Mc,Eliece,给出的一个结果是：,对于精确地决定,DHNN,的记忆容量问题，还有待于进一步的理论分析和实验验证。,
