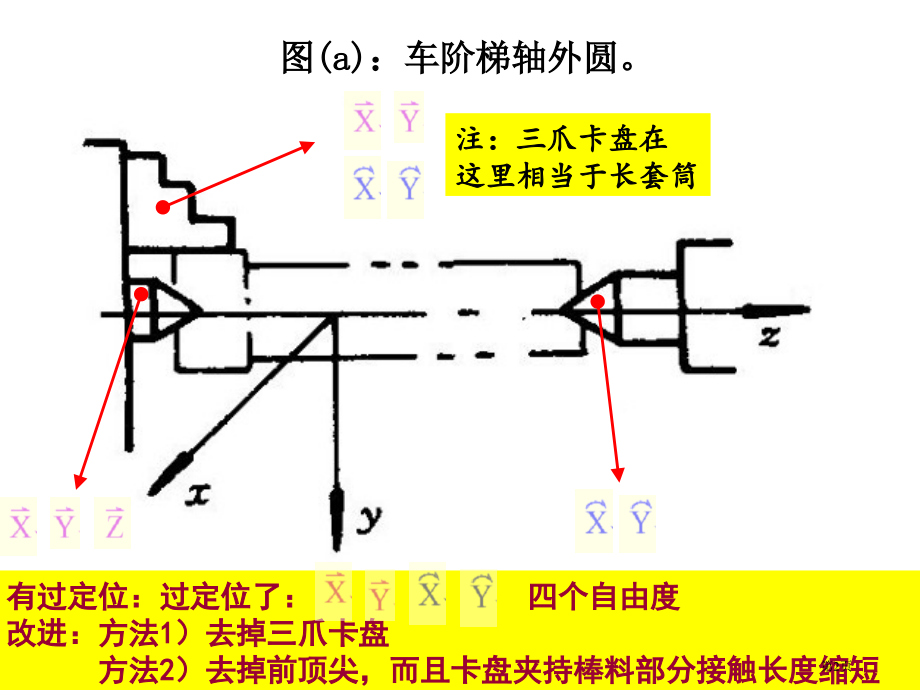

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,、分析题下列图所列定位方案：,(1),指出各定位元件所限制自由度；,(2),判断有没有欠定位或过定位；,(3),对不合理定位方案提出改进意见。,第1页,图,(a),：车阶梯轴外圆。,有过定位：过定位了：四个自由度,改进：方法,1,）去掉三爪卡盘,方法,2,）去掉前顶尖，而且卡盘夹持棒料部分接触长度缩短,注：三爪卡盘在,这里相当于长套筒,第2页,图,(a),：车阶梯轴外圆。,卡盘限制：,一对顶尖限制 五个自由度,注：三爪卡盘在,这里相当于长套筒,第3页,图,(c),：钻铰连杆零件小头孔，确保小头孔与大头孔之间距离及两孔平行度。,平面限制：,短销限制：,固定短,V,型块限制：,结论：有过定位，,X,轴移动被重复限制了。,改进：方法,1,）把短销改成削边销,方法,2,）把固定短,V,型块改成浮动短,V,型块,注意削边销和浮动,V,型块画法,第4页,2,、分析下例定位方案限制自由度,第5页,3,、分析题下列图所列加工零件中必须限制自由度,第6页,图,(a),：过球心打一孔。,应限制第一个自由度为：,第7页,图,(b),：加工齿轮坯两端面，要求确保尺寸,A,及两端面与内孔垂直度；,应限制第一个自由度为：,第8页,图,(c),：在小轴上铣槽，确保尺寸,H,和,L,。,应限制第一个自由度为：,第9页,图,(d),：过轴心打通孔，确保尺寸,L,。,应限制第一个自由度为：,第10页,图,(e),：在支座零件上加工两通孔，确保尺寸,A,和,H,。,应限制第一个自由度为：,第11页,3,、依据以下各题所列工件加工要求，分析需要限制第一类自由度。,第12页,1,）在图,c,）所表示汽车传动轴突缘叉上磨削平面,K,及,Q,，需要确保：,(1),两平面,K,及,Q,间尺寸为,118mm,；,(2),两平面对,2,39,孔垂直度公差为,0.1mm,；,(3),两平面对,95mm,外圆对称度公差为,0.15mm,。,Z,X,y,1,）限制：,2,）限制：,3,）限制：,结论：综合以上该零件共需要限制自由度为：,第13页,2,）在图,d,）所表示拖拉机差速锁操纵杠杆上铣槽和钻孔，应确保：,(1),铣槽宽度尺寸为,4.5mm,，槽对,18mm,和,12.5mm,两孔中心平面对称度公差为,0.3mm,；,(2),钻阶梯孔,6.7mm,及,9mm,，位置尺寸如图所表示。,Z,X,y,1,）限制：,2,）限制：,结论：综合以上共需要限制自由度为：,第14页,3,）试分析在立式钻床上扩活塞销孔时，采取图,a,）所表示定位方案，定位元件所能限制自由度。,Z,X,y,大平面,4,限制自由度为：,短销,2,限制自由度为：,浮动,V,型块,3,限制自由度为：,结论：该定位方式，,6,个自由度都限制,第15页,4,）试分析在连续拉床上，拉削图,b,）所表示连杆接合平面、半圆孔及两侧面时，定位元件所能限制自由度。,Z,X,y,大平面,4,限制自由度为：,短销,2,限制自由度为：,浮动,V,型块,3,限制自由度为：,结论：该定位方式，,6,个自由度都限制,注意：分析时，以主视图为对象进行分析,第16页,5,）加工汽车钢板弹簧吊耳时，采取图,d,）所表示定位方案，试分析定位元件所限制自由度。,Z,X,y,小平面,1,限制自由度为：,两个短销,2,组成一个长,销限制自由度为：,削边销,14,限制自由度为：,结论：该定位方式，,6,个自由度都限制,小平面,1,第17页,6,）试分析采取图,e,）所表示定位方案精镗活塞销孔时，定位元件所限制自由度。,Z,X,y,大平面,4,限制自由度为：,短销,2,限制自由度为：,削边销,9,限制自由度为：,结论：该定位方式，,6,个自由度都限制,注意：分析时以主视图为对象进行分析,第18页,
