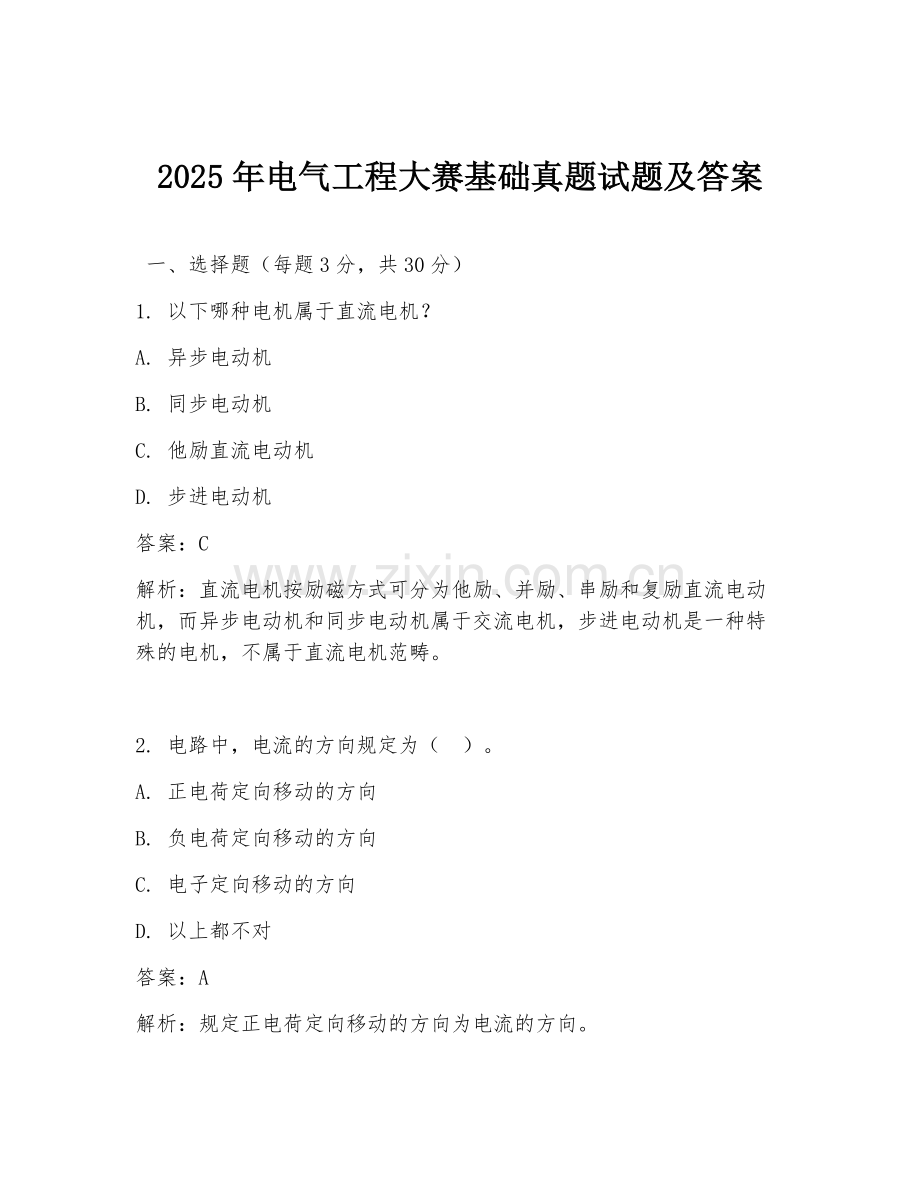

2025年电气工程大赛基础真题试题及答案

一、选择题（每题3分，共30分）
1. 以下哪种电机属于直流电机？
A. 异步电动机
B. 同步电动机
C. 他励直流电动机
D. 步进电动机
答案：C
解析：直流电机按励磁方式可分为他励、并励、串励和复励直流电动机，而异步电动机和同步电动机属于交流电机，步进电动机是一种特殊的电机，不属于直流电机范畴。

2. 电路中，电流的方向规定为（ ）。
A. 正电荷定向移动的方向
B. 负电荷定向移动的方向
C. 电子定向移动的方向
D. 以上都不对
答案：A
解析：规定正电荷定向移动的方向为电流的方向。

3. 以下哪个是衡量电能质量的重要指标？
A. 电流
B. 电压
C. 电阻
D. 功率
答案：B
解析：电压的大小、波形及频率等对电能质量有重要影响，是衡量电能质量的重要指标。

4. 三相异步电动机的旋转磁场的转速与（ ）有关。
A. 电源电压
B. 电源频率
C. 电机极数
D. 电机功率
答案：BC
解析：旋转磁场转速公式为n0 = 60f/p，其中f为电源频率，p为电机极数，所以与电源频率和电机极数有关。

5. 下列哪种电器属于控制电器？
A. 熔断器
B. 接触器
C. 电阻器
D. 电容器
答案：B
解析：接触器用于控制电路的通断，属于控制电器，熔断器是保护电器，电阻器和电容器是电路元件。

6. 基尔霍夫电流定律（KCL）指出，对于电路中的任一节点，流入节点的电流之和（ ）流出节点的电流之和。
A. 大于
B. 小于
C. 等于
D. 不确定
答案：C
解析：基尔霍夫电流定律表明在任一节点处，流入节点的电流之和等于流出节点的电流之和。

7. 变压器的主要作用是（ ）。
A. 变换电压
B. 变换电流
C. 变换阻抗
D. 以上都是
答案：D
解析：变压器可以实现电压、电流和阻抗的变换。

8. 以下哪种电力系统故障最常见？
A. 短路
B. 断路
C. 过电压
D. 欠电压
答案：A
解析：短路故障是电力系统中最常见且危害较大的故障。

9. 电力系统的中性点运行方式不包括（ ）。
A. 直接接地
B. 经消弧线圈接地
C. 不接地
D. 经电阻接地
答案：D
解析：电力系统中性点运行方式主要有直接接地、经消弧线圈接地和不接地三种。

10. 下列哪种仪表可以直接测量电路中的电流？
A. 电压表
B.电流表
C. 万用表
D. 示波器
答案：B
解析：电流表是专门用于测量电路中电流的仪表。

二、填空题（每题3分，共15分）
1. 电路主要由电源、负载、（ ）和导线等组成。
答案：中间环节
解析：电路的基本组成部分包括电源提供电能，负载消耗电能，中间环节用于连接和控制，导线用于传导电流。

2. 正弦交流电的三要素是（ ）、频率和初相位。
答案：幅值
解析：正弦交流电的三要素决定了其变化规律和特征。

3. 异步电动机的调速方法有（ ）调速、变转差率调速和变极调速。
答案：变频
解析：这三种是异步电动机常见的调速方法。

4. 电力系统中，为了保证供电的可靠性，通常采用（ ）供电方式。
答案：双电源或多电源
解析：双电源或多电源供电可提高供电可靠性。

5. 熔断器的作用是在电路发生（ ）时，自动切断电路，起到保护作用。
答案：短路
解析：熔断器利用熔体熔断来切断电路，主要用于短路保护。

三、简答题（每题10分，共30分）
1. 简述三相异步电动机的工作原理。
答案：三相异步电动机的定子绕组通入三相交流电后，会产生旋转磁场。转子绕组在旋转磁场的作用下，感应出电动势和电流。转子电流与旋转磁场相互作用，产生电磁力，推动转子沿着旋转磁场的方向旋转。由于转子的转速总是低于旋转磁场的转速，存在转差率，所以称为异步电动机。
解析：三相异步电动机工作原理基于电磁感应和电磁力的作用，通过定子绕组的三相交流电产生旋转磁场，进而使转子转动。

2. 说明电路中功率因数的概念及提高功率因数的意义。
答案：功率因数是指交流电路中电压与电流相位差的余弦值，即cosφ。提高功率因数的意义在于：可以减少线路中的无功功率损耗，提高电源设备的利用率，降低供电线路的电压损失，改善电能质量。
解析：功率因数反映了电能利用的效率，提高其值可优化电力系统运行。

3. 简述电力系统的组成及各部分的作用。
答案：电力系统由发电、输电、变电、配电和用电等环节组成。发电环节是将其他形式的能源转化为电能；输电环节是将发电厂发出的电能输送到远方；变电环节是改变电压等级；配电环节是将电能分配到各个用户；用电环节是用户消耗电能。
解析：各环节相互配合，实现电能的生产、传输、分配和使用。

四、计算题（每题10分，共15分）
1. 已知某电阻R = 10Ω，接到电压U = 220V的电源上，求通过电阻的电流I以及电阻消耗的功率P。
答案：根据欧姆定律I = U/R = 220/10 = 22A；功率P = UI = 220×22 = 4840W。
解析：利用欧姆定律求出电流，再根据功率公式求出功率。

2. 一台三相异步电动机，额定功率Pn = 10kW，额定电压Un = 380V，额定功率因数cosφn = 0.85，求额定电流In。
答案：根据公式P = √3UIcosφ，可得In = Pn/(√3Uncosφn) = 10000/(√3×380×0.85) ≈ 18.4A。
解析：利用三相功率公式变形求出额定电流。

五、综合题（20分）
设计一个简单的电动机控制电路，要求实现电动机的启动、停止控制，并具有过载保护功能。画出电路图，并说明各元件的作用。
答案：电路图：电源（如三相电源）经熔断器后接接触器的主触点，主触点另一端接电动机。控制电路中，启动按钮与接触器线圈串联后再与停止按钮并联，然后与热继电器的常闭触点串联接电源。
元件作用：熔断器用于短路保护；接触器主触点控制电动机的通断，线圈得电主触点闭合电动机启动，失电主触点断开电动机停止；启动按钮用于启动电动机；停止按钮用于停止电动机；热继电器用于过载保护，当电流过大时，热继电器常闭触点断开，切断控制电路，使接触器线圈失电，电动机停止。
解析：通过合理设计电路，利用各元件的特性实现电动机的启动、停止及过载保护功能。
