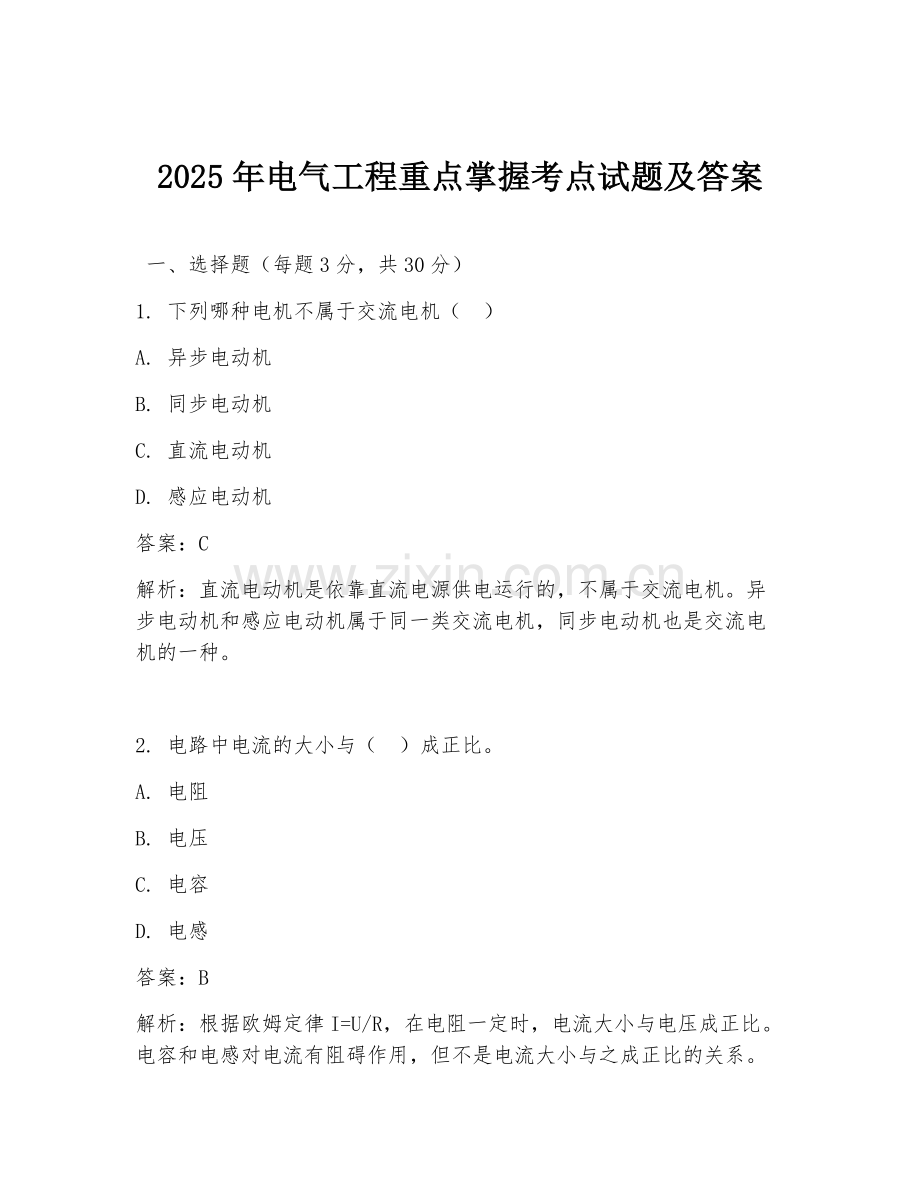

2025年电气工程重点掌握考点试题及答案

一、选择题（每题3分，共30分）
1. 下列哪种电机不属于交流电机（ ）
A. 异步电动机
B. 同步电动机
C. 直流电动机
D. 感应电动机
答案：C
解析：直流电动机是依靠直流电源供电运行的，不属于交流电机。异步电动机和感应电动机属于同一类交流电机，同步电动机也是交流电机的一种。

2. 电路中电流的大小与（ ）成正比。
A. 电阻
B. 电压
C. 电容
D. 电感
答案：B
解析：根据欧姆定律I=U/R，在电阻一定时，电流大小与电压成正比。电容和电感对电流有阻碍作用，但不是电流大小与之成正比的关系。

3. 电力系统的中性点接地方式不包括（ ）
A. 直接接地
B. 不接地
C. 经消弧线圈接地
D. 经电阻接地
答案：无（题目有误，应为包括的选项，答案为ABCD均是电力系统中性点接地方式）
解析：电力系统中性点接地方式主要有直接接地、不接地、经消弧线圈接地和经电阻接地等几种。

4. 变压器的变比等于（ ）
A. 一次侧电压与二次侧电压之比
B. 二次侧电压与一次侧电压之比
C. 一次侧电流与二次侧电流之比
D. 二次侧电流与一次侧电流之比
答案：A
解析：变压器变比定义为一次侧电压与二次侧电压之比，即K=U1/U2 。同时，根据变压器变比与电流的关系，变比也等于二次侧电流与一次侧电流之比的倒数，即K=I2/I1 ，这里问的是变比的基本定义，所以选A。

5. 下列哪种电器设备不属于一次设备（ ）
A. 发电机
B. 电压表
C. 断路器
D. 变压器
答案：B
解析：一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备，如发电机、变压器、断路器等。电压表是用于测量电压的二次设备，用于监测一次系统的运行参数。

6. 三相异步电动机的旋转磁场转速与（ ）有关。
A. 电源频率
B. 磁极对数
C. 转差率
D. A和B
答案：D
解析：三相异步电动机旋转磁场转速n0=60f/p，其中f是电源频率，p是磁极对数，所以旋转磁场转速与电源频率和磁极对数有关。转差率影响的是电动机的实际转速，而不是旋转磁场转速。

7. 电力系统发生短路时，短路电流的大小与（ ）有关。
A. 短路点距电源的远近
B. 电源的容量
C. 系统的电压等级
D. 以上都是
答案：D
解析：短路电流大小与短路点距电源远近有关，距电源越近短路电流越大；与电源容量有关，电源容量越大短路电流可能越大；还与系统电压等级有关，电压等级越高短路电流越大。

8. 下列哪种保护属于主保护（ ）
A. 过电流保护
B. 过负荷保护
C. 差动保护
D. 零序保护
答案：C
解析：主保护是指能快速有选择性地切除被保护元件故障的保护。差动保护能够快速准确地判断出元件内部故障，属于主保护。过电流保护、过负荷保护和零序保护一般作为后备保护。

9. 高压断路器的主要作用是（ ）
A. 切断和接通负荷电流
B. 切断短路电流
C. 切断和接通空载电流
D. 以上都是
答案：D
解析：高压断路器能切断和接通负荷电流，在短路时切断短路电流，还能切断和接通空载电流等，具有多种重要作用。

10. 电力系统的无功功率电源不包括（ ）
A. 同步发电机
B. 调相机
C. 电容器
D. 电阻器
答案：D
解析：同步发电机、调相机、电容器都可以作为电力系统的无功功率电源。电阻器主要消耗有功功率，不是无功功率电源。

二、填空题（每题2分，共20分）
1. 电路由电源、（ ）、导线和开关组成。
答案：负载
解析：电路的基本组成包括电源提供电能，负载消耗电能，导线连接各部分，开关控制电路通断。

2. 正弦交流电的三要素是（ ）、频率和初相位。
答案：幅值
解析：正弦交流电的三要素决定了其变化规律和特征，幅值表示大小，频率决定变化快慢，初相位确定起始位置。

3. 变压器的损耗包括铜损和（ ）。
答案：铁损
解析：铜损是由绕组电阻产生的损耗，铁损是由铁芯中的涡流和磁滞产生的损耗。

4. 电力系统的中性点运行方式主要有中性点直接接地、中性点不接地和（ ）接地。
答案：经消弧线圈
解析：这是电力系统中性点的几种常见运行方式，经消弧线圈接地可以减少接地故障时的电弧电流。

5. 三相异步电动机的调速方法有改变极对数调速、改变（ ）调速和改变转差率调速。
答案：电源频率
解析：改变极对数调速通过改变定子绕组的连接方式实现；改变电源频率调速较为灵活高效；改变转差率调速可通过串电阻等方式实现。

6. 电力系统发生短路时，短路电流的（ ）会使电气设备受到损坏。
答案：热效应和电动力
解析：短路电流产生的热效应会使设备温度升高损坏绝缘等，电动力会对设备部件产生机械力破坏。

7. 继电保护装置的基本要求是选择性、快速性、（ ）和可靠性。
答案：灵敏性
解析：选择性保证只切除故障部分；快速性迅速切断故障；灵敏性能准确反应故障；可靠性确保装置可靠动作。

8. 高压隔离开关的主要作用是隔离电源，保证检修安全，它（ ）切断负荷电流和短路电流。
答案：不能
解析：高压隔离开关没有灭弧能力，不能切断负荷电流和短路电流，主要用于隔离电源。

9. 电力系统的无功功率平衡主要是指（ ）与无功功率需求的平衡。
答案：无功功率电源发出的无功功率
解析：要保证电力系统正常运行，无功功率电源发出的无功功率需满足系统的无功功率需求。

10. 电力系统的电压调整措施有改变发电机端电压、改变变压器变比、（ ）和并联电容器。
答案：改变线路参数
解析：改变线路参数如改变线路电阻等可影响电压分布；并联电容器可提供无功功率改善电压。

三、简答题（每题10分，共30分）
1. 简述三相异步电动机的工作原理。
答案：三相异步电动机的定子绕组通入三相对称交流电后，会产生一个旋转磁场。转子绕组由于与旋转磁场存在相对运动，根据电磁感应原理，转子绕组中会感应出电动势和电流。感应电流与旋转磁场相互作用，产生电磁力，推动转子沿着旋转磁场的方向旋转。但转子的转速始终低于旋转磁场的转速，存在转差率，这是异步电动机运行的基本特点。
解析：三相异步电动机工作原理基于电磁感应定律，定子绕组产生旋转磁场是关键，转子绕组感应电流并受电磁力驱动旋转，转差率决定了电动机的运行特性。

2. 什么是电力系统的稳定性？电力系统稳定性分为哪几类？
答案：电力系统的稳定性是指电力系统在受到扰动后，能够自动恢复到原来的运行状态或者过渡到一个新的稳定运行状态的能力。电力系统稳定性分为静态稳定性和暂态稳定性。静态稳定性是指电力系统在正常运行状态下，受到微小扰动后，不发生自发振荡或失步，自动恢复到初始运行状态的能力。暂态稳定性是指电力系统在受到大的扰动后，各发电机保持同步运行并过渡到新的或恢复到原来稳定运行状态的能力。
解析：电力系统稳定性对于可靠供电至关重要，静态稳定性关注小扰动下的稳定，暂态稳定性针对大扰动情况，准确理解分类有助于分析和保障电力系统安全运行。

3. 说明高压断路器的灭弧原理。
答案：高压断路器的灭弧原理主要有以下几种：利用灭弧介质，如油断路器利用绝缘油来熄灭电弧，当电弧产生时，油被分解产生气体，这些气体具有较高的绝缘性能和冷却作用，使电弧熄灭；空气断路器利用压缩空气吹动电弧，使其拉长、冷却而熄灭；真空断路器利用高真空环境，使电弧在电流过零时无法维持而熄灭；SF6断路器利用SF6气体优异的绝缘和灭弧性能，在电弧作用下，SF6气体分解吸收能量，使电弧迅速熄灭。
解析：不同类型高压断路器通过各自独特的灭弧介质和方式，在电弧产生时迅速降低其能量，阻止电弧持续燃烧，从而实现可靠切断电路的功能。

四、计算题（每题10分，共10分）
已知一台三相异步电动机，额定功率P N = 10kW，额定电压U N = 380V，额定功率因数cosφN = 0.85，额定效率ηN = 0.9，求该电动机的额定电流I N 。
答案：根据公式P N =√3U N I N cosφN ηN ，可得I N =P N /(√3U N cosφN ηN )。将P N = 10kW，U N = 380V，cosφN = 0.85，ηN =
