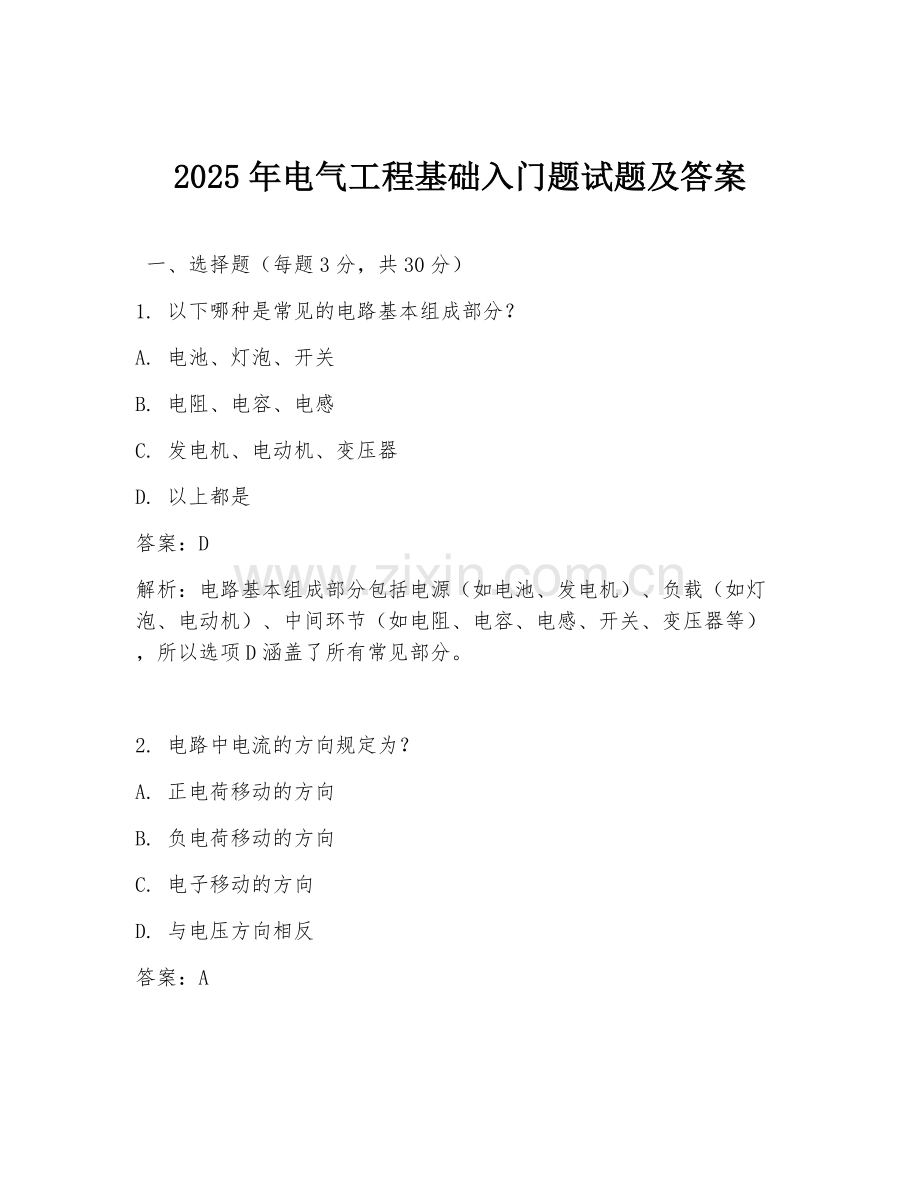

2025年电气工程基础入门题试题及答案

一、选择题（每题3分，共30分）
1. 以下哪种是常见的电路基本组成部分？
A. 电池、灯泡、开关
B. 电阻、电容、电感
C. 发电机、电动机、变压器
D. 以上都是
答案：D
解析：电路基本组成部分包括电源（如电池、发电机）、负载（如灯泡、电动机）、中间环节（如电阻、电容、电感、开关、变压器等），所以选项D涵盖了所有常见部分。

2. 电路中电流的方向规定为？
A. 正电荷移动的方向
B. 负电荷移动的方向
C. 电子移动的方向
D. 与电压方向相反
答案：A
解析：规定正电荷移动的方向为电流的方向，电子带负电，其移动方向与电流方向相反，电压方向与电流方向在电源外部是一致的，所以选项A正确。

3. 欧姆定律的表达式为？
A. I = U/R
B. U = IR
C. R = U/I
D. 以上都是
答案：D
解析：欧姆定律阐述了电流、电压和电阻之间的关系，I = U/R可变形为U = IR和R = U/I，这三个表达式都体现了欧姆定律，所以选项D正确。

4. 串联电路的特点是？
A. 各电阻两端电压相等
B. 总电流等于各支路电流之和
C. 总电阻等于各电阻之和
D. 各电阻功率相等
答案：C
解析：串联电路中总电阻等于各电阻之和，各电阻两端电压根据电阻大小分配，电流处处相等，各电阻功率根据其阻值不同而不同，所以选项C正确。

5. 并联电路的特点是？
A. 各支路电压相等
B. 总电流等于各支路电流之和
C. 总电阻的倒数等于各支路电阻倒数之和
D. 以上都是
答案：D
解析：并联电路中各支路电压相等，总电流等于各支路电流之和，总电阻的倒数等于各支路电阻倒数之和，所以选项D正确。

6. 下列哪种设备可以将机械能转换为电能？
A. 电动机
B. 发电机
C. 变压器
D. 电阻器
答案：B
解析：发电机是利用电磁感应原理将机械能转换为电能的设备，电动机是将电能转换为机械能，变压器是改变电压的设备，电阻器主要是消耗电能，所以选项B正确。

7. 正弦交流电的三要素不包括以下哪项？
A. 最大值
B. 频率
C. 初相位
D. 周期
答案：D
解析：正弦交流电的三要素是最大值、频率和初相位，周期与频率互为倒数关系，不属于三要素，所以选项D正确。

8. 对称三相电路中，线电压与相电压的关系是？
A. 线电压等于相电压
B. 线电压是相电压的√3倍
C. 线电压是相电压的1/√3倍
D. 线电压与相电压无关
答案：B
解析：在对称三相电路中，线电压是相电压的√3倍，相电压是线电压的1/√3倍，所以选项B正确。

9. 电力系统的组成不包括？
A. 发电厂
B. 输电线路
C. 用户
D. 电子元件
答案：D
解析：电力系统由发电厂、输电线路、变电站、配电系统及用户组成，电子元件不属于电力系统的组成部分，所以选项D正确。

10. 下列哪种是常用的电力负荷分类？
A. 感性负荷、容性负荷
B. 照明负荷、动力负荷
C. 一级负荷、二级负荷、三级负荷
D. 以上都是
答案：D
解析：电力负荷可按性质分为感性负荷、容性负荷；按用途分为照明负荷、动力负荷；按重要程度分为一级负荷、二级负荷、三级负荷，所以选项D正确。

二、填空题（每题2分，共20分）
1. 电路中提供电能的装置是______。
答案：电源
解析：电源是电路中提供电能的装置，如电池、发电机等。

2. 电阻的单位是______。
答案：欧姆（Ω）
解析：电阻的基本单位是欧姆，简称欧，符号是Ω。

3. 串联电路中总电阻______各电阻之和。
答案：等于
解析：串联电路总电阻等于各串联电阻之和，即R = R1 + R2 +... + Rn。

4. 并联电路中总电流______各支路电流之和。
答案：等于
解析：并联电路干路电流等于各支路电流之和，即I = I1 + I2 +... + In。

5. 电容的基本单位是______。
答案：法拉（F）
解析：电容的基本单位是法拉，简称法，符号是F。

6. 正弦交流电的有效值是最大值的______倍。
答案：1/√2
解析：正弦交流电有效值与最大值的关系是有效值等于最大值除以√2。

7. 三相交流电源的相序是指______的顺序。
答案：三相电动势到达最大值（或零值）的先后
解析：三相交流电源的相序是指三相电动势到达最大值（或零值）的先后顺序。

8. 电力系统的额定电压是指______。
答案：能使电气设备长期运行在经济效果最好的电压
解析：电力系统额定电压是能使电气设备长期运行在经济效果最好的电压。

9. 一级负荷对供电电源的要求是______。
答案：应由两个独立电源供电
解析：一级负荷要求应由两个独立电源供电，以保证供电可靠性。

10. 负荷的功率因数等于______。
答案：有功功率与视在功率的比值
解析：负荷功率因数cosφ = P/S，其中P为有功功率，S为视在功率。

三、简答题（每题10分，共30分）
1. 简述电路的基本定律有哪些？
答案：
电路的基本定律主要有欧姆定律、基尔霍夫定律。
欧姆定律：阐述了电流、电压和电阻之间的关系，表达式为I = U/R（可变形为U = IR和R = U/I），即通过一段导体的电流与这段导体两端的电压成正比，与这段导体的电阻成反比。
基尔霍夫定律：
基尔霍夫电流定律（KCL）：所有进入某节点的电流的总和等于所有离开这节点的电流的总和，即ΣI入 = ΣI出 。
基尔霍夫电压定律（KVL）：沿着闭合回路所有元件两端的电势差（电压）的代数和等于零，即ΣU = 0。

解析：欧姆定律是电路中最基本的定律，用于分析电流、电压和电阻的关系。基尔霍夫定律则是分析复杂电路的基础，电流定律用于节点电流分析，电压定律用于回路电压分析。

2. 说明发电机产生感应电动势的原理。
答案：
发电机是基于电磁感应原理产生感应电动势的。
当闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流。发电机通过转子旋转，使定子绕组中的导体不断切割磁感线。
具体来说，发电机的定子绕组在磁场中，转子的转动带动磁场旋转，从而使定子绕组中的导体相对磁场运动，切割磁感线，根据电磁感应定律，导体中就会产生感应电动势。如果将定子绕组连接成闭合回路，就会有感应电流产生，实现了机械能向电能的转换。

解析：电磁感应原理是发电机工作的核心，通过导体切割磁感线产生电动势，进而产生电能。了解其原理有助于理解发电机的工作过程和性能。

3. 什么是电力系统的中性点运行方式？有哪几种？
答案：
电力系统的中性点运行方式是指电力系统中变压器中性点的接地方式。
主要有以下几种：
中性点直接接地：中性点直接与大地连接，这种方式发生单相接地故障时，接地电流很大，继电保护装置能迅速动作切除故障线路。
中性点不接地：中性点不与大地连接，当发生单相接地故障时，接地电流很小，能维持三相线电压基本平衡，可运行一段时间，但要及时查找故障。
中性点经消弧线圈接地：中性点通过消弧线圈接地，当发生单相接地故障时，消弧线圈产生的电感电流与接地电容电流相抵消，减小接地电流，有利于故障的自行消除。

解析：中性点运行方式对电力系统的安全、稳定运行有重要影响，不同的运行方式适用于不同的电力系统情况，了解其分类和特点有助于保障电力系统的可靠运行。

四、计算题（每题10分，共10分）
已知一个电阻R = 10Ω，两端电压U = 20V，求通过电阻的电流I。
答案：
根据欧姆定律I = U/R，已知U = 20V，R = 10Ω，可得I = 20V / 10Ω = 2A。

解析：直接运用欧姆定律公式，将已知的电压和电阻值代入，即可求出电流值。

五、综合题（10分）
有一个简单的串联电路，电源电压U = 12V，电阻R1 = 2Ω，R2 = 4Ω，R3 = 6Ω，求：
（1）电路中的总电阻R。
（2）电路中的电流I。
（3）各电阻两端的电压U1、U2、U3。
答案：
（1）串联电路总电阻R = R1 + R2 + R3 = 2Ω + 4Ω + 6Ω = 12Ω。
（2）根据欧姆定律I = U/R，已知U = 12V，R = 12Ω，可得I = 12V / 12Ω = 1A。
（3）根据U = IR，可得：
U1 = I×R1 = 1A×2Ω = 2V；
U2 = I×R2 = 1A×4Ω = 4V；
U3 = I×R3 = 1A×6Ω = 6V。

解析：首先根据串联电路总电阻等于各电阻之和求出总电阻，然后利用欧姆定律求出电流，最后再根据欧姆定律分别求出各电阻两端的电压。通过这些计算，可以全面了解串联电路中电压、电流和电阻的关系。
