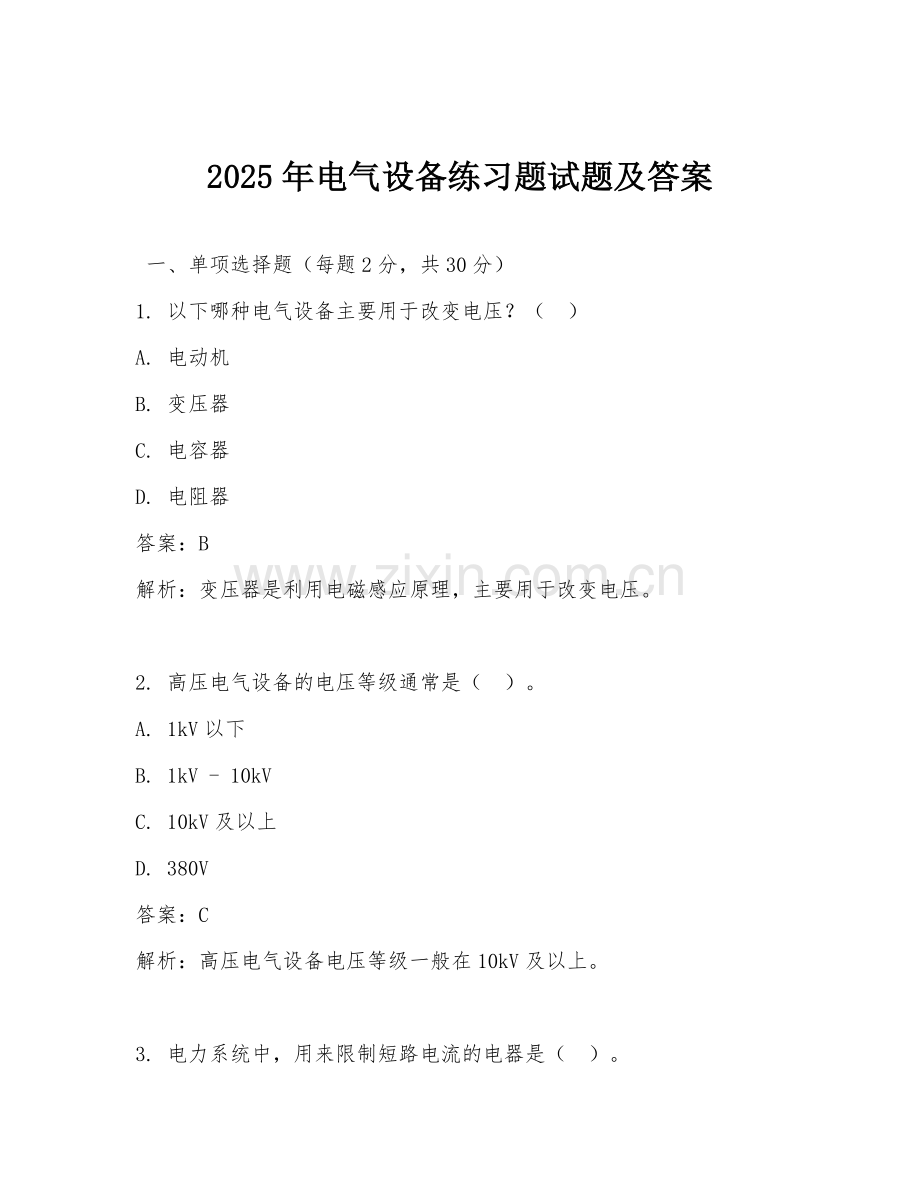

2025年电气设备练习题试题及答案

一、单项选择题（每题2分，共30分）
1. 以下哪种电气设备主要用于改变电压？（ ）
A. 电动机
B. 变压器
C. 电容器
D. 电阻器
答案：B
解析：变压器是利用电磁感应原理，主要用于改变电压。

2. 高压电气设备的电压等级通常是（ ）。
A. 1kV以下
B. 1kV - 10kV
C. 10kV及以上
D. 380V
答案：C
解析：高压电气设备电压等级一般在10kV及以上。

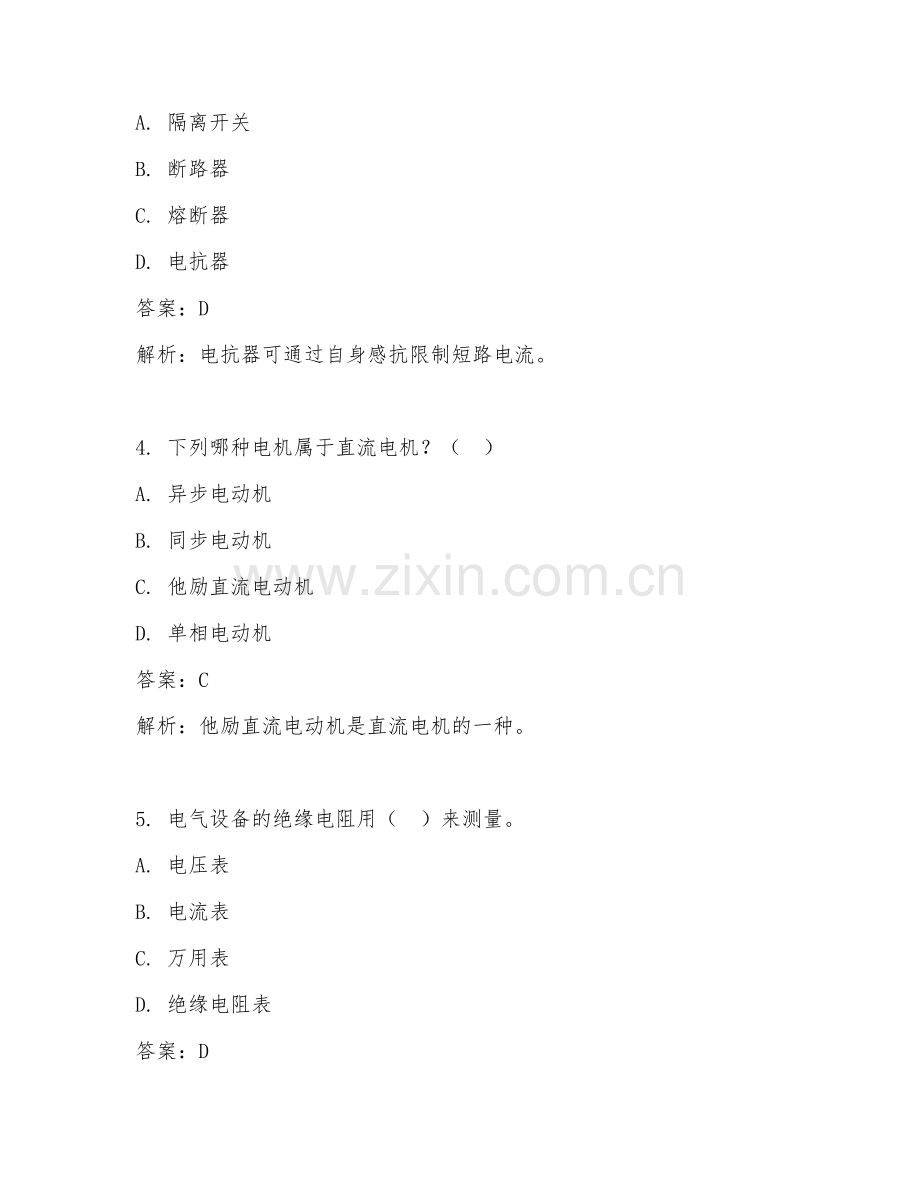

3. 电力系统中，用来限制短路电流的电器是（ ）。
A. 隔离开关
B. 断路器
C. 熔断器
D. 电抗器
答案：D
解析：电抗器可通过自身感抗限制短路电流。

4. 下列哪种电机属于直流电机？（ ）
A. 异步电动机
B. 同步电动机
C. 他励直流电动机
D. 单相电动机
答案：C
解析：他励直流电动机是直流电机的一种。

5. 电气设备的绝缘电阻用（ ）来测量。
A. 电压表
B. 电流表
C. 万用表
D. 绝缘电阻表
答案：D
解析：绝缘电阻表专门用于测量电气设备绝缘电阻。

6. 高压开关柜的“五防”功能不包括（ ）。
A. 防止误分、误合断路器
B. 防止带负荷拉、合隔离开关
C. 防止过电压
D. 防止带电挂接地线
答案：C
解析：“五防”功能主要是防误操作，不包括防止过电压。

7. 电力变压器的油起（ ）作用。
A. 绝缘和灭弧
B. 绝缘和防锈
C. 绝缘和散热
D. 灭弧和散热
答案：C
解析：变压器油起到绝缘和散热的作用。

8. 异步电动机的转速（ ）同步转速。
A. 大于
B. 小于
C. 等于
D. 不确定
答案：B
解析：异步电动机转速小于同步转速。

9. 下列哪种电器属于控制电器？（ ）
A. 接触器
B. 熔断器
C. 电阻器
D. 电容器
答案：A
解析：接触器用于控制电路的通断，属于控制电器。

10. 接地电阻测量仪主要用于测量（ ）。
A. 接地装置的接地电阻
B. 电气设备的绝缘电阻
C. 线路的电阻
D. 电机的电阻
答案：A
解析：接地电阻测量仪专门测量接地装置接地电阻。

11. 高压隔离开关的主要作用是（ ）。
A. 切断负荷电流
B. 切断短路电流
C. 隔离电源
D. 保护设备
答案：C
解析：高压隔离开关主要用于隔离电源。

12. 电力电缆的绝缘层通常采用（ ）材料。
A. 铜
B. 铝
C. 橡胶或塑料
D. 铁
答案：C
解析：橡胶或塑料常用于电力电缆绝缘层。

13. 下列哪种保护属于电气设备的主保护？（ ）
A. 过电流保护
B. 过电压保护
C. 差动保护
D. 零序保护
答案：C
解析：差动保护能快速准确切除区内故障，是主保护。

14. 电动机的额定功率是指（ ）。
A. 输入功率
B. 输出功率
C. 视在功率
D. 无功功率
答案：B
解析：电动机额定功率指输出功率。

15. 照明电路中，一般采用（ ）连接方式。
A. 串联
B. 并联
C. 混联
D. 不确定
答案：B
解析：照明电路一般采用并联连接，保证各灯具电压相同。

二、多项选择题（每题3分，共30分）
1. 以下属于一次设备的有（ ）。
A. 发电机
B. 变压器
C. 断路器
D. 继电器
答案：ABC
解析：一次设备是直接用于生产、输送和分配电能的生产过程的高压电气设备，发电机、变压器、断路器属于一次设备，继电器是二次设备。

2. 高压断路器的主要技术参数包括（ ）。
A. 额定电压
B. 额定电流
C. 开断电流
D. 关合电流
答案：ABCD
解析：这些都是高压断路器重要的技术参数。

3. 电力系统的中性点运行方式有（ ）。
A. 中性点直接接地
B. 中性点不接地
C. 中性点经消弧线圈接地
D. 中性点经电阻接地
答案：ABCD
解析：这几种都是常见的中性点运行方式。

4. 异步电动机的调速方法有（ ）。
A. 改变磁极对数调速
B. 改变转差率调速
C. 改变电源频率调速
D. 改变电压调速
答案：ABC
解析：异步电动机常见调速方法有这三种，改变电压调速一般不常用。

5. 电气安全用具分为（ ）。
A. 绝缘安全用具
B. 一般防护安全用具
C. 登高安全用具
D. 安全标志
答案：ABC
解析：电气安全用具主要分为这三类，安全标志不属于安全用具范畴。

6. 下列属于电气设备发热原因的有（ ）。
A. 电阻损耗
B. 磁滞损耗
C. 涡流损耗
D. 介质损耗
答案：ABCD
解析：这些都会导致电气设备发热。

7. 电力变压器的冷却方式有（ ）。
A. 油浸自冷
B. 油浸风冷
C. 强迫油循环风冷
D. 强迫油循环水冷
答案：ABCD
解析：这些都是电力变压器常见的冷却方式。

8. 常用的低压电器有（ ）。
A. 刀开关
B. 熔断器
C. 接触器
D. 热继电器四
答案：ABCD
解析：这些都属于常用低压电器。

9. 电气设备的绝缘试验包括（ ）。
A. 绝缘电阻试验
B. 直流耐压试验
C. 交流耐压试验
D. 介质损耗因数试验
答案：ABCD
解析：这些都是电气设备绝缘试验的类型。

10. 以下属于二次回路的有（ ）。
A. 控制回路
B. 信号回路
C. 保护回路
D. 测量回路
答案：ABCD
解析：二次回路包含这些部分，用于对一次设备进行控制、保护、监测等。

三、判断题（每题2分，共20分）
1. 只要电气设备正常运行，就不会发生故障。（ ）
答案：错误
解析：电气设备即使正常运行，也可能因各种原因发生故障，比如长期运行导致元件老化等。

2. 高压隔离开关可以带负荷拉闸。（ ）
答案：错误
解析：高压隔离开关严禁带负荷拉闸，否则会引发严重电弧等事故。

3. 电力系统的短路电流一定比正常运行电流大。（ ）
答案：正确
解析：短路时电路阻抗大幅减小，根据欧姆定律，短路电流会比正常运行电流大很多。

4. 异步电动机的功率因数总是小于1。（ ）
答案：正确
解析：异步电动机需要从电源吸收无功功率建立磁场，所以功率因数总是小于1。

5. 接地电阻越小，电气设备运行越安全。（ ）
答案：正确
解析：接地电阻小能更有效地将故障电流引入大地，保障设备和人员安全。

6. 变压器的变比等于一次、二次侧电压之比。（ ）
答案：正确
解析：这是变压器变比的定义。

7. 电动机的启动电流一般比额定电流小。（ ）
答案：错误
解析：电动机启动时，由于转子处于静止状态，定子绕组的感应电动势很大，所以启动电流一般比额定电流大。

8. 熔断器的熔体熔断后，可以更换新的熔体继续使用。（ ）
答案：错误
解析：熔体熔断后，应检查熔断器及电路故障原因，排除故障后更换合适规格熔体，不能随意更换继续使用。

9. 电气设备的外壳接地属于工作接地。（ ）
答案：错误
解析：电气设备外壳接地属于保护接地，工作接地是指将电力系统的中性点接地。

10. 电力电缆的耐压试验周期一般为一年。（ ）
答案：正确
解析：电力电缆耐压试验周期一般为一年，以确保其绝缘性能良好。

四、简答题（每题5分，共10分）
1. 简述高压断路器的作用。
答案：高压断路器在电力系统中起控制和保护作用。控制作用是根据电网运行需要，正常时接通或断开电路的空载电流和负荷电流；保护作用是当电网发生故障时，迅速切断短路电流，防止事故扩大，保证电网安全运行。
解析：高压断路器是电力系统中重要的控制和保护设备，其功能在电力系统运行中至关重要。

2. 说明异步电动机的工作原理。
答案：异步电动机定子绕组通入三相交流电后，会产生旋转磁场。转子绕组由于相对旋转磁场有切割作用，会感应出电动势和电流。根据电磁力定律，转子电流与旋转磁场相互作用产生电磁转矩，使转子顺着旋转磁场的方向转动。但转子转速始终低于旋转磁场的同步转速，存在转差率，这也是异步电动机名称的由来。
解析：理解异步电动机工作原理是掌握其运行特性的基础。

五、案例分析题（10分）
某工厂的一台三相异步电动机在运行过程中突然出现转速下降、电流增大的现象。经检查发现，电动机的一相绕组断路。请分析出现这种故障的原因及可能带来的后果，并提出解决措施。
答案：原因：长期运行导致绕组绝缘老化、受潮，或者在制造、安装过程中存在缺陷，使一相绕组断路。后果：电动机三相电流不平衡，转速下降，输出功率降低，运行效率下降，还可能导致电机过热，加速绝缘老化，甚至烧毁电机。解决措施：更换损坏的绕组；如果是接线问题，重新正确接线；定期对电机进行维护保养，检查绝缘情况，避免电机受潮等。
解析：通过对该案例的分析，能加深对异步电动机故障及处理的理解。
