2025年电气工程及自动化常见应用试题及答案

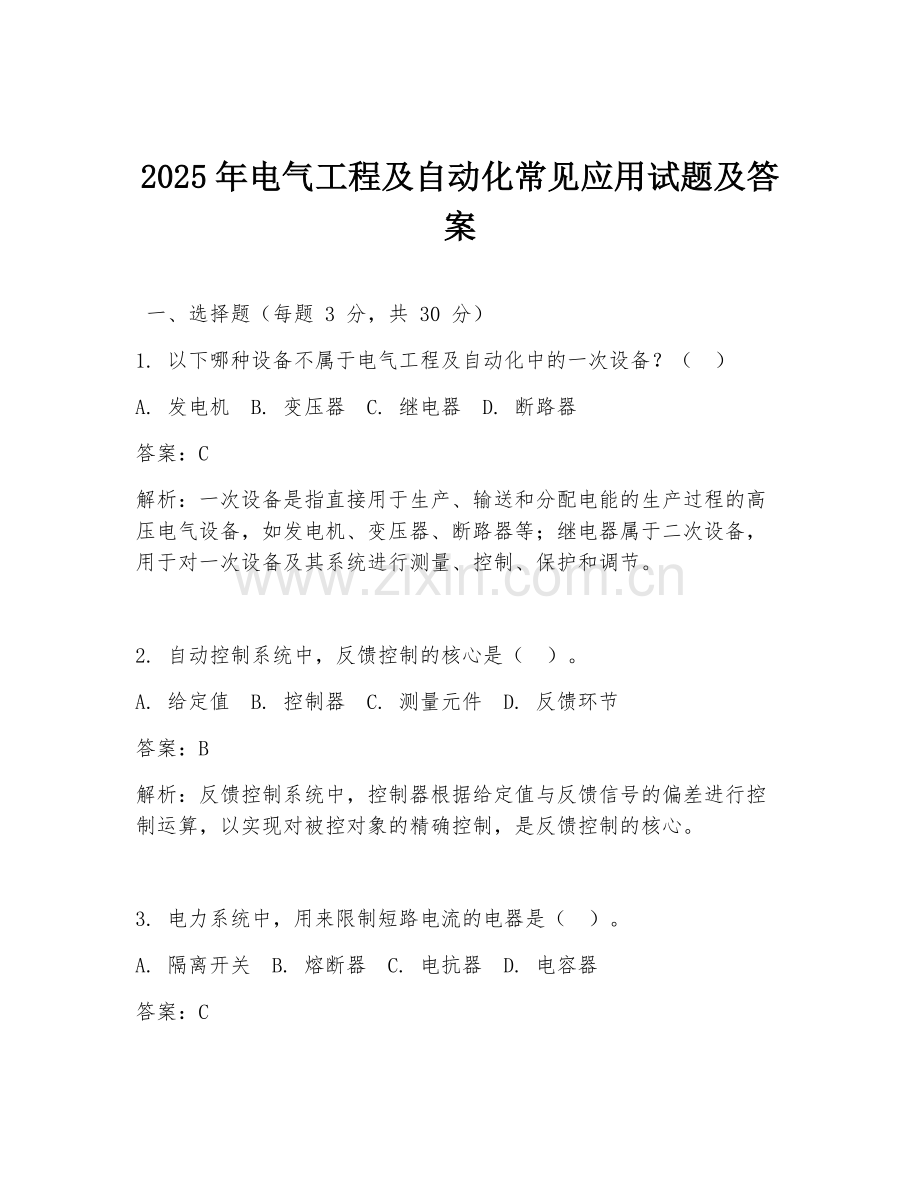

一、选择题（每题 3 分，共 30 分）
1. 以下哪种设备不属于电气工程及自动化中的一次设备？（ ）
A. 发电机 B. 变压器 C. 继电器 D. 断路器
答案：C
解析：一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备，如发电机、变压器、断路器等；继电器属于二次设备，用于对一次设备及其系统进行测量、控制、保护和调节。

2. 自动控制系统中，反馈控制的核心是（ ）。
A. 给定值 B. 控制器 C. 测量元件 D. 反馈环节
答案：B
解析：反馈控制系统中，控制器根据给定值与反馈信号的偏差进行控制运算，以实现对被控对象的精确控制，是反馈控制的核心。

3. 电力系统中，用来限制短路电流的电器是（ ）。
A. 隔离开关 B. 熔断器 C. 电抗器 D. 电容器
答案：C

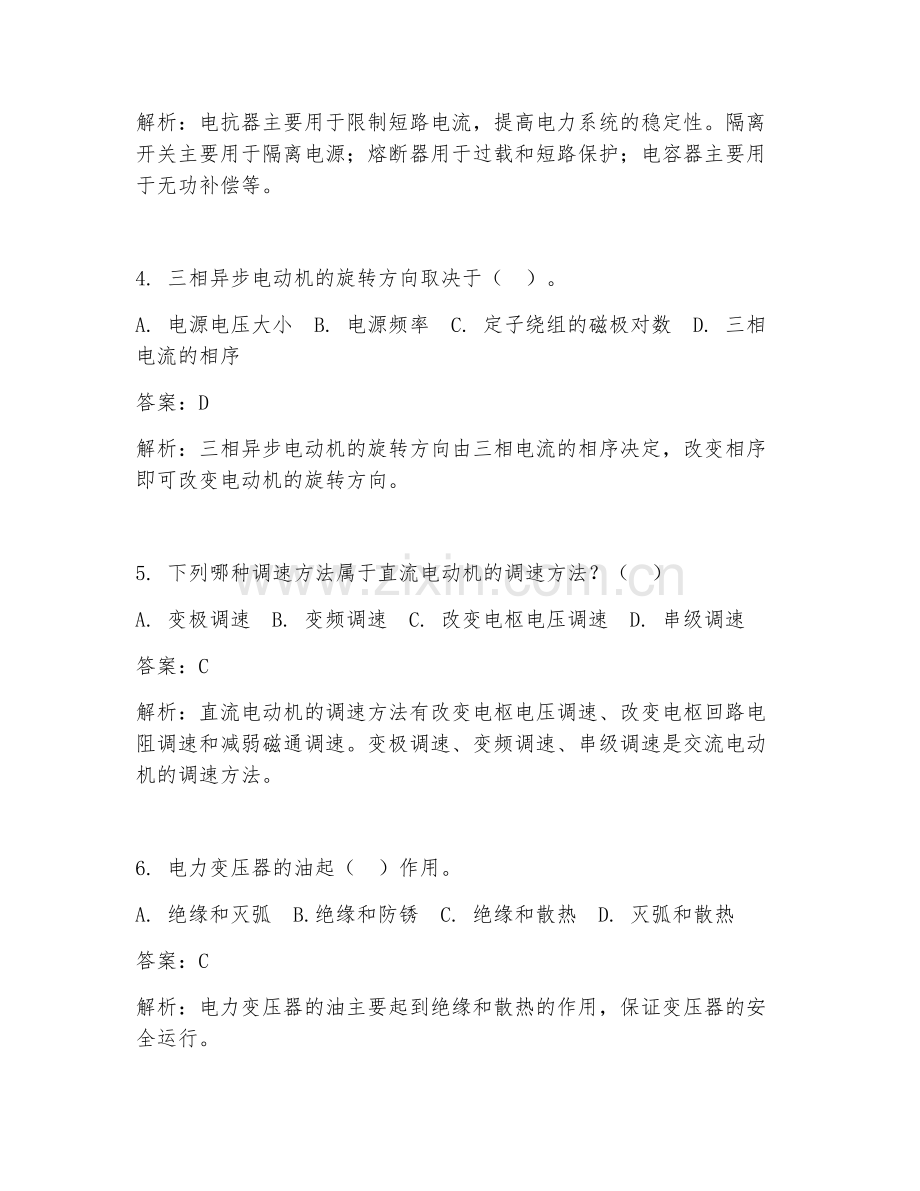

解析：电抗器主要用于限制短路电流，提高电力系统的稳定性。隔离开关主要用于隔离电源；熔断器用于过载和短路保护；电容器主要用于无功补偿等。

4. 三相异步电动机的旋转方向取决于（ ）。
A. 电源电压大小 B. 电源频率 C. 定子绕组的磁极对数 D. 三相电流的相序
答案：D
解析：三相异步电动机的旋转方向由三相电流的相序决定，改变相序即可改变电动机的旋转方向。

5. 下列哪种调速方法属于直流电动机的调速方法？（ ）
A. 变极调速 B. 变频调速 C. 改变电枢电压调速 D. 串级调速
答案：C
解析：直流电动机的调速方法有改变电枢电压调速、改变电枢回路电阻调速和减弱磁通调速。变极调速、变频调速、串级调速是交流电动机的调速方法。

6. 电力变压器的油起（ ）作用。
A. 绝缘和灭弧 B.绝缘和防锈 C. 绝缘和散热 D. 灭弧和散热
答案：C
解析：电力变压器的油主要起到绝缘和散热的作用，保证变压器的安全运行。

7. 可编程逻辑控制器（PLC）的编程语言中，（ ）类似于继电器控制电路的原理图。
A. 梯形图 B. 语句表 C. 功能块图 D. 结构文本
答案：A
解析：梯形图是 PLC 最常用的编程语言，它形象直观，类似于继电器控制电路的原理图，容易理解和掌握。

8. 工业自动化中，用于检测物体位置的传感器是（ ）。
A. 温度传感器 B. 压力传感器 C. 位移传感器 D. 速度传感器
答案：C
解析：位移传感器用于检测物体的位置变化，温度传感器检测温度，压力传感器检测压力，速度传感器检测速度。

9. 下列哪种电路可以实现电能的变换和控制？（ ）
A. 放大电路 B. 整流电路 C. 振荡电路 D. 滤波电路
答案：B
解析：整流电路可以将交流电转换为直流电，实现电能的变换，同时通过控制电路可以对整流后的电能进行控制。放大电路用于放大电信号，振荡电路产生周期性信号，滤波电路用于滤除信号中的杂质。

10. 智能电网的特点不包括（ ）。
A. 信息化 B. 自动化 C. 互动化 D. 集中化
答案：D
解析：智能电网具有信息化、自动化、互动化等特点，强调的是分布式、智能化的能源管理和利用，而不是集中化。

二、填空题（每题 2 分，共 20 分）
1. 电力系统由发电、输电、（ ）和用电四个环节组成。
答案：变电
解析：电力系统包括发电、输电、变电、配电和用电等环节，变电环节起到电压变换的作用。

2. 异步电动机的同步转速公式为（ ）。
答案：n0 = 60f / p（其中 n0 为同步转速，f 为电源频率，p 为磁极对数）
解析：这是异步电动机同步转速的基本公式，反映了同步转速与电源频率和磁极对数的关系。

3. 直流电动机的调速方法中，改变电枢回路电阻调速属于（ ）调速方式。
答案：恒转矩
解析：改变电枢回路电阻调速时，电动机的转矩不变，属于恒转矩调速方式。

4. 变压器的变比等于（ ）之比。
答案：一次侧与二次侧电压（或电流）有效值
解析：变压器变比可以用一次侧与二次侧电压有效值之比表示，也可以用一次侧与二次侧电流有效值之比表示。

5. 自动控制系统的性能指标主要有稳定性、（ ）和准确性。
答案：快速性
解析：稳定性、快速性和准确性是衡量自动控制系统性能的三个主要指标。

6. 电力系统中的无功功率电源主要有发电机、（ ）和静止无功补偿器等。
答案：调相机
解析：调相机是电力系统中传统的无功功率电源，可发出或吸收无功功率。

7. 可编程逻辑控制器的核心是（ ）。
答案：中央处理器（CPU）
解析：CPU 是 PLC 的核心，负责执行程序、处理数据等操作。

8. 交流接触器的主要组成部分有电磁机构、触头系统和（ ）。
答案：灭弧装置
解析：灭弧装置用于熄灭触头分断时产生的电弧，保护触头和电路。

9. 传感器的静态特性指标包括线性度、灵敏度、（ ）和重复性等。
答案：迟滞
解析：迟滞是指传感器正反行程输出特性不一致的程度，是传感器静态特性的重要指标之一。

10. 智能电网中，（ ）技术用于实现电力设备之间的互联互通和信息交互。
答案：物联网
解析：物联网技术通过各种传感器、通信网络等，使电力设备能够实现互联互通和信息交互，推动智能电网的发展。

三、简答题（每题 10 分，共 30 分）
1. 简述三相异步电动机的工作原理。
答案：三相异步电动机的工作原理是基于电磁感应定律。当定子三相绕组通入三相交流电时，会产生旋转磁场。旋转磁场切割转子绕组，在转子绕组中产生感应电动势和感应电流。根据电磁力定律，载流的转子绕组在旋转磁场中会受到电磁力的作用，从而产生电磁转矩，驱动转子沿着旋转磁场的方向旋转。由于转子的转速总是略低于旋转磁场的转速，所以称为异步电动机。
解析：三相异步电动机的工作原理是其核心知识，需要准确阐述定子绕组通电产生旋转磁场、转子绕组感应电动势和电流以及电磁转矩驱动转子旋转等关键环节，同时强调异步的特点。

2. 说明电力系统中无功功率补偿的意义。
答案：电力系统中进行无功功率补偿具有重要意义。首先，提高功率因数，减少线路损耗。无功功率的存在会增加线路电流，导致线路损耗增大，通过无功补偿可以降低线路电流，减少损耗。其次，改善电压质量。无功功率的变化会影响电压水平，合理的无功补偿可以稳定电压，保证用户端的电压质量。再者，提高电力设备的利用率。当系统无功不足时，会限制发电机等设备的出力，通过无功补偿可以充分发挥设备的潜力，提高设备利用率。
解析：从减少线路损耗、改善电压质量、提高设备利用率等方面阐述无功功率补偿的意义，这些都是电力系统运行中非常重要的方面。

3. 简述可编程逻辑控制器（PLC）的编程语言有哪些，并比较它们的特点。
答案：PLC 的编程语言主要有梯形图、语句表、功能块图和结构文本等。梯形图形象直观，类似于继电器控制电路，容易理解和掌握，是最常用的编程语言。语句表是一种助记符语言，适合熟悉继电器控制电路的人员，程序简洁。功能块图用功能块表示逻辑关系，适合熟悉数字电路的人员，具有直观的逻辑结构。结构文本类似于高级编程语言，可实现复杂的算法和逻辑控制，具有较强的表达能力。
解析：分别介绍每种编程语言的特点，让学生对不同编程语言有清晰的认识，以便在实际应用中根据需求选择合适的编程语言。

四、分析题（15 分）
某工厂有一台三相异步电动机，型号为 Y132M - 4，额定功率为 7.5kW，额定电压为 380V，额定电流为 15.4A，额定转速为 1440r/min。现电动机在运行过程中出现转速下降、电流增大的现象，经检查发现电源电压正常，试分析可能的原因及解决方法。
答案：可能的原因及解决方法如下：
原因一：负载过重。当电动机所带负载超过其额定负载时，会导致转速下降、电流增大。解决方法：检查负载情况，如有必要，减轻负载或更换更大功率的电动机。
原因二：电动机绕组短路。绕组短路会使电动机的电阻减小，电流增大，同时影响电动机的正常运行。解决方法：用绝缘电阻表等工具检测绕组电阻，若短路，需修复或更换绕组。
原因三：轴承损坏。轴承损坏会增加电动机的机械摩擦，导致转速下降、电流增大。解决方法：更换损坏的轴承。
原因四：散热不良。电动机散热不良会使其温度升高，导致绕组电阻增大，电流增大，转速下降。解决方法：检查散热风扇等散热装置是否正常工作，清理电动机外壳灰尘等，保证良好的散热条件。
解析：从负载、绕组、轴承、散热等方面分析可能导致电动机异常的原因，并针对每个原因提出相应的解决方法，考查学生对电动机故障分析及处理的能力。

五、设计题（5 分）
设计一个简单的电动机正反转控制电路，要求使用接触器和按钮实现控制功能，并画出控制电路图。
答案：
控制电路图如下：

[此处可简单手绘电路图，包括电源、停止按钮、正转按钮、反转按钮、正转接触器、反转接触器、电动机等元件及连接关系]

工作原理：合上电源开关，按下正转按钮，正转接触器线圈得电，其主触头闭合，电动机正转；按下反转按钮，反转接触器线圈得电，其主触头闭合，电动机反转；按下停止按钮，正反转接触器线圈均失电，电动机停止。
解析：设计电动机正反转控制电路是电气工程及自动化中的基础应用，通过画出电路图并阐述工作原理，考查学生的电路设计能力和对电动机控制的理解。
