2025年放大电路设计基础题试题及答案

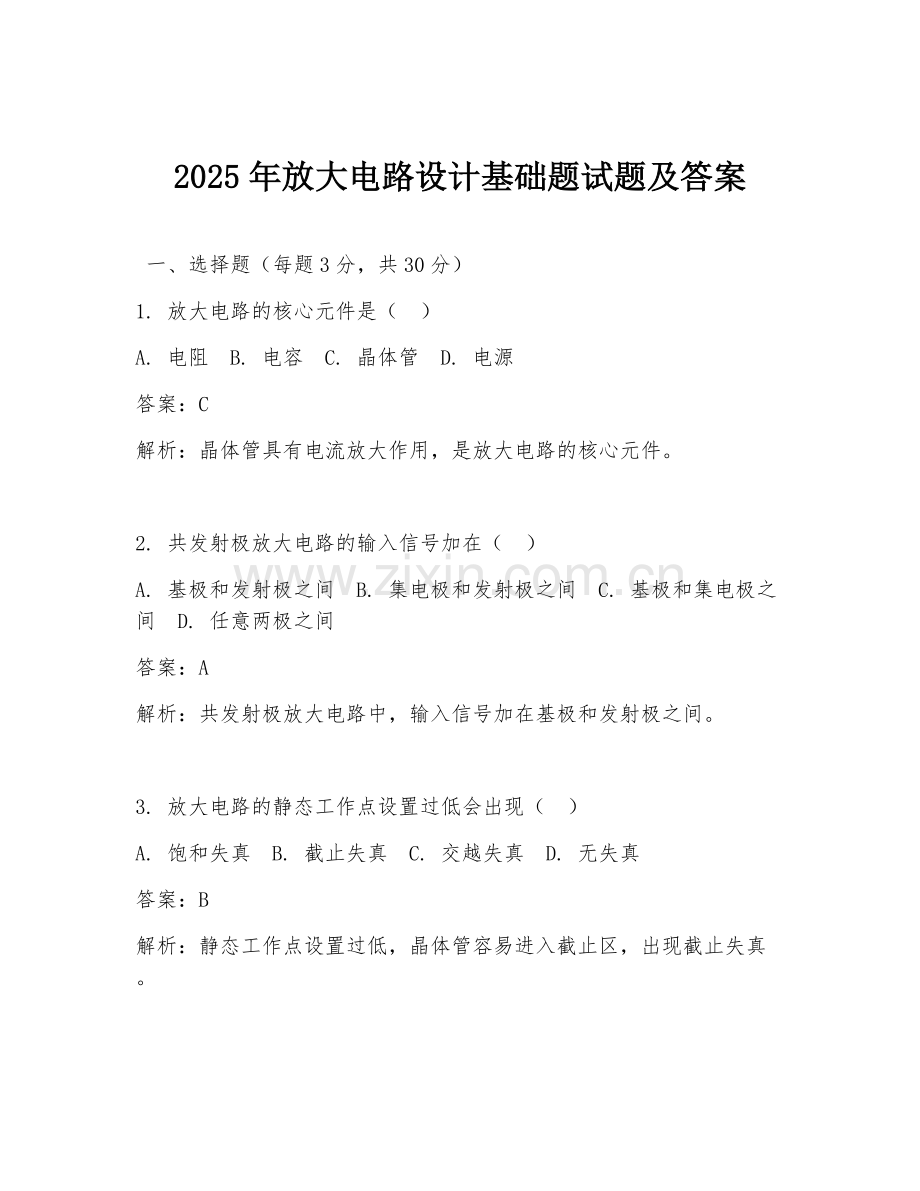

一、选择题（每题3分，共30分）
1. 放大电路的核心元件是（ ）
A. 电阻 B. 电容 C. 晶体管 D. 电源
答案：C
解析：晶体管具有电流放大作用，是放大电路的核心元件。

2. 共发射极放大电路的输入信号加在（ ）
A. 基极和发射极之间 B. 集电极和发射极之间 C. 基极和集电极之间 D. 任意两极之间
答案：A
解析：共发射极放大电路中，输入信号加在基极和发射极之间。

3. 放大电路的静态工作点设置过低会出现（ ）
A. 饱和失真 B. 截止失真 C. 交越失真 D. 无失真
答案：B
解析：静态工作点设置过低，晶体管容易进入截止区，出现截止失真。

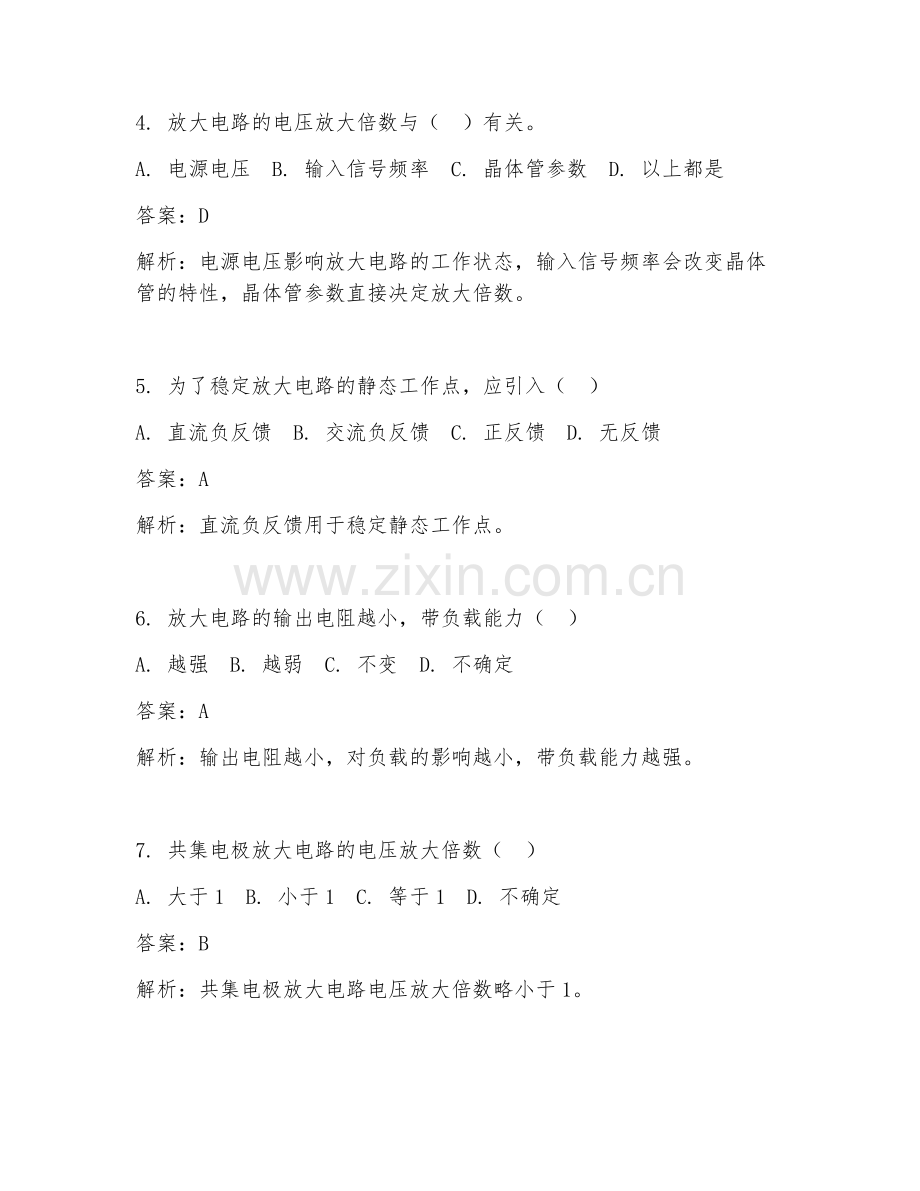

4. 放大电路的电压放大倍数与（ ）有关。
A. 电源电压 B. 输入信号频率 C. 晶体管参数 D. 以上都是
答案：D
解析：电源电压影响放大电路的工作状态，输入信号频率会改变晶体管的特性，晶体管参数直接决定放大倍数。

5. 为了稳定放大电路的静态工作点，应引入（ ）
A. 直流负反馈 B. 交流负反馈 C. 正反馈 D. 无反馈
答案：A
解析：直流负反馈用于稳定静态工作点。

6. 放大电路的输出电阻越小，带负载能力（ ）
A. 越强 B. 越弱 C. 不变 D. 不确定
答案：A
解析：输出电阻越小，对负载的影响越小，带负载能力越强。

7. 共集电极放大电路的电压放大倍数（ ）
A. 大于1 B. 小于1 C. 等于1 D. 不确定
答案：B
解析：共集电极放大电路电压放大倍数略小于1。

8. 放大电路的频率响应中，低频段电压放大倍数下降的主要原因是（ ）
A. 耦合电容和旁路电容的影响 B. 晶体管的非线性 C. 分布电容的影响 D. 电源电压的波动
答案：A
解析：低频段耦合电容和旁路电容影响信号传输，导致电压放大倍数下降。

9. 多级放大电路的总电压放大倍数等于各级放大电路电压放大倍数的（ ）
A. 乘积 B. 和 C. 平均值 D. 差值
答案：A
解析：多级放大电路总电压放大倍数是各级放大倍数的乘积。

10. 差分放大电路主要用于抑制（ ）
A. 共模信号 B. 差模信号 C. 交越失真 D. 零点漂移
答案：D
解析：差分放大电路能有效抑制零点漂移。

二、填空题（每题3分，共15分）
1. 放大电路的三种基本组态是______、______、______。
答案：共发射极、共集电极、共基极
解析：这是放大电路的三种基本连接方式。

2. 晶体管的三个工作区域是______、______、______。
答案：截止区、放大区、饱和区
解析：晶体管在不同工作状态下处于这三个区域。

3. 放大电路的静态是指______时的工作状态。
答案：输入信号为零时
解析：此时电路处于直流工作状态。

4. 反馈放大电路由______和______组成。
答案：基本放大电路、反馈网络
解析：两者共同构成反馈放大电路。

5. 放大电路的频率响应包括______和______。
答案：幅频响应、相频响应
解析：描述放大电路对不同频率信号的放大能力和相位变化。

三、简答题（每题10分，共30分）
1. 简述放大电路静态工作点的重要性。
答案：静态工作点设置合适，能保证放大电路正常工作，避免出现失真。若静态工作点设置过低，会导致截止失真；设置过高，会导致饱和失真。合适的静态工作点还能使放大电路在输入信号作用下，输出信号不失真地放大，保证放大电路有良好的线性放大性能。
解析：从失真角度和正常放大角度阐述静态工作点的重要性。

2. 说明共发射极放大电路的特点。
答案：共发射极放大电路电压放大倍数较高，输入电阻适中，输出电阻较大。它既有电流放大作用又有电压放大作用，能将微弱的输入信号放大成较大的输出信号。但该电路存在零点漂移现象，需要采取措施加以抑制。
解析：从放大倍数、电阻特性和零点漂移等方面说明特点。

3. 如何判断放大电路中引入的是正反馈还是负反馈？
答案：可通过瞬时极性法判断。假设输入信号某一时刻的极性，根据放大电路各级的放大作用，依次确定电路中各点的瞬时极性。若反馈信号使净输入信号增强，则为正反馈；若反馈信号使净输入信号减弱，则为负反馈。
解析：介绍判断正反馈和负反馈的具体方法。

四、分析计算题（每题10分，共15分）
1. 已知某共发射极放大电路，晶体管的β = 50，U BE = 0.7V，电源电压U CC = 12V，集电极电阻R C = 3kΩ，发射极电阻R E = 1kΩ，基极电阻R B = 300kΩ，求该电路的静态工作点。
答案：
首先求基极电流I B：
\[I_B=\frac{U_{CC}-U_{BE}}{R_B+(1+\beta)R_E}\]
\[=\frac{12 - 0.7}{300+(1 + 50)\times1}\]
\[=\frac{11.3}{300 + 51}\]
\[\approx0.033mA = 33\mu A\]
集电极电流I C：
\[I_C=\beta I_B = 50\times0.033 = 1.65mA\]
集 - 射极电压U CE：
\[U_{CE}=U_{CC}-I_C(R_C + R_E)\]
\[=12 - 1.65\times(3 + 1)\]
\[=12 - 6.6 = 5.4V\]
所以静态工作点为I B = 33μA，I C = 1.65mA，U CE = 5.4V。
解析：根据已知条件，利用公式分别求出基极电流、集电极电流和集 - 射极电压。

五、设计题（共20分）
设计一个单级共发射极放大电路，要求电压放大倍数大于30，输入电阻大于2kΩ，输出电阻小于5kΩ。已知晶体管β = 100，U BE = 0.7V，电源电压U CC = 12V。
答案：
1. 确定集电极电阻R C：
根据电压放大倍数公式\(A_u = -\frac{\beta R_C}{r_{be}}\)，要使\(A_u>30\)，先估算\(r_{be}\)。
\[r_{be}=200+(1+\beta)\frac{26}{I_E}\]
假设\(I_E\approx I_C\)，由\(A_u = -\frac{\beta R_C}{r_{be}}>30\)，\(\beta = 100\)，可得\(R_C>\frac{30r_{be}}{\beta}\)。
\[r_{be}=200+(1 + 100)\frac{26}{I_C}\]
设\(I_C = 1mA\)（可根据实际情况调整），则\(r_{be}=200 + 101\times\frac{26}{1}\approx2826\Omega\)。
\(R_C>\frac{30\times2826}{100}\approx848\Omega\)，取\(R_C = 2k\Omega\)。
2. 确定基极电阻R B：
由\(I_B=\frac{I_C}{\beta}\)，\(I_C = 1mA\)，\(\beta = 100\)，则\(I_B = 10\mu A\)。
\[I_B=\frac{U_{CC}-U_{BE}}{R_B}\]
\[R_B=\frac{U_{CC}-U_{BE}}{I_B}=\frac{12 - 0.7}{10\times10^{-6}} = 1.13M\Omega\]
3. 确定发射极电阻R E：
为了稳定静态工作点，取\(R_E = 1k\Omega\)。
4. 验证输入电阻和输出电阻：
输入电阻\(r_i = R_B\parallel r_{be}\)，\(r_{be}\approx2826\Omega\)，\(R_B = 1.13M\Omega\)，则\(r_i\approx r_{be}>2k\Omega\)。
输出电阻\(r_o = R_C\approx2k\Omega<5k\Omega\)。
所以设计的电路参数为\(R_C = 2k\Omega\)，\(R_B = 1.13M\Omega\)，\(R_E = 1k\Omega\)。
解析：根据电压放大倍数、输入电阻和输出电阻的要求，逐步确定各电阻值，并进行验证。
