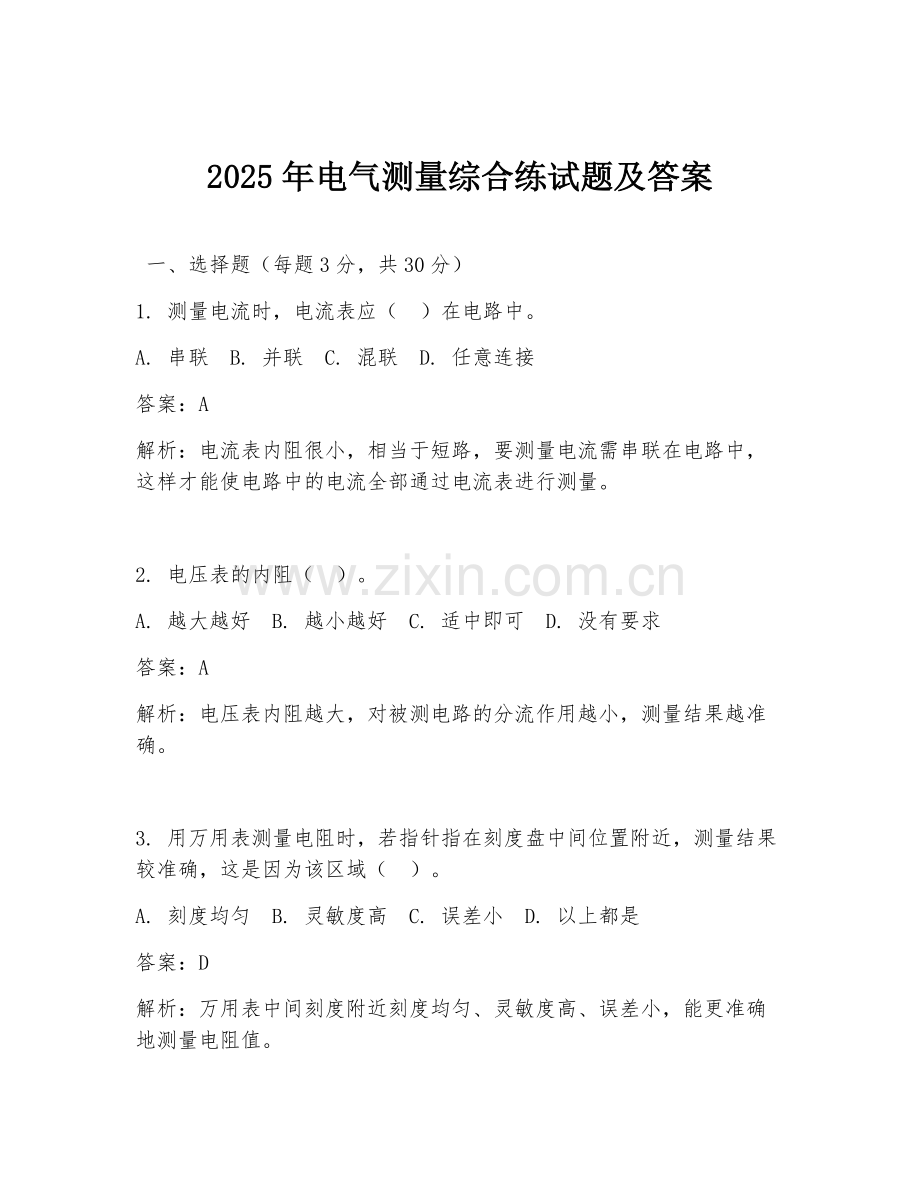

2025年电气测量综合练试题及答案

一、选择题（每题3分，共30分）
1. 测量电流时，电流表应（ ）在电路中。
A. 串联 B. 并联 C. 混联 D. 任意连接
答案：A
解析：电流表内阻很小，相当于短路，要测量电流需串联在电路中，这样才能使电路中的电流全部通过电流表进行测量。

2. 电压表的内阻（ ）。
A. 越大越好 B. 越小越好 C. 适中即可 D. 没有要求
答案：A
解析：电压表内阻越大，对被测电路的分流作用越小，测量结果越准确。

3. 用万用表测量电阻时，若指针指在刻度盘中间位置附近，测量结果较准确，这是因为该区域（ ）。
A. 刻度均匀 B. 灵敏度高 C. 误差小 D. 以上都是
答案：D
解析：万用表中间刻度附近刻度均匀、灵敏度高、误差小，能更准确地测量电阻值。

4. 测量直流电压时，万用表应置于（ ）档。
A. DCV B. ACV C. DCA D. ACA
答案：A
解析：DCV表示直流电压档，用于测量直流电压。

5. 兆欧表主要用于测量（ ）。
A. 电阻 B. 电压 C. 电流 D. 绝缘电阻
答案：D
解析：兆欧表专门用于测量电气设备的绝缘电阻。

6. 接地电阻测量仪测量接地电阻时，被测接地极应与（ ）相连。
A. E端 B. P端 C. C端 D. 任意端
答案：A
解析：E端连接被测接地极，用于将电流引入接地极。

7. 示波器可以观察电信号的（ ）。
A. 波形 B. 频率 C. 幅度 D. 以上都是
答案：D
解析：示波器能直观地显示电信号的波形、频率、幅度等参数。

8. 功率表的电压线圈应（ ）在被测电路中。
A. 串联 B. 并联 C. 混联 D. 视情况而定
答案：B
解析：功率表电压线圈并联在被测电路两端，以测量电压。

9. 测量交流电流时，钳形电流表应（ ）。
A. 钳住一根导线 B. 钳住两根导线 C. 不需要钳住导线 D. 以上都不对
答案：A
解析：钳形电流表通过钳住一根导线来测量导线中的交流电流。

10. 万用表的表头是一个（ ）。
A. 磁电式电流表 B. 电磁式电流表 C. 电动式电流表 D. 感应式电流表
答案：A
解析：万用表表头通常是磁电式电流表，利用电磁感应原理工作。

二、填空题（每题3分，共15分）
1. 测量的基本要素包括测量（ ）、测量（ ）和测量（ ）。
答案：对象、单位、方法
解析：测量对象即被测量的物理量，单位是对测量结果进行量化的标准，方法则是获取测量结果的途径。

2. 电气测量仪表按工作原理可分为（ ）仪表、（ ）仪表、电动式仪表等。
答案：磁电式、电磁式
解析：磁电式仪表利用永久磁铁与可动线圈间的电磁力工作，电磁式仪表利用电磁力原理。

3. 万用表一般可测量（ ）、（ ）、（ ）等电学量。
答案：电压、电流、电阻
解析：这是万用表最基本的测量功能。

4. 兆欧表的额定电压有（ ）V、（ ）V等多种。
答案：500、1000
解析：不同额定电压适用于不同的电气设备测量绝缘电阻。

5. 接地电阻测量仪主要由（ ）、（ ）、（ ）等部分组成。
答案：手摇发电机、电流互感器、电位器
解析：手摇发电机提供电源，电流互感器用于测量电流，电位器用于调节测量电路。

三、判断题（每题2分，共20分）
1. 测量误差是不可避免的。（ ）
答案：√
解析：由于测量仪器、测量方法、测量环境等因素的影响，测量误差必然存在。

2. 电流表内阻越大越好。（ ）
答案：×
解析：电流表内阻越小越好，以减小对电路的影响。

3. 电压表可以直接测量电源电压。（ ）
答案：√
解析：电压表内阻大，可并联在电源两端测量电源电压。

4. 万用表使用后应将转换开关置于交流电压最高档。（ ）
答案：√
解析：这样可防止下次使用时误操作损坏万用表。

5. 兆欧表测量绝缘电阻时，被测设备应停电并充分放电。（ ）
答案：√
解析：防止残留电荷影响测量结果并保障安全。

6. 接地电阻测量仪测量时，被测接地极周围应无杂物。（ ）
答案：√
解析：杂物可能影响电流分布，导致测量不准确。

7. 示波器只能观察正弦波信号。（ ）
答案：×
解析：示波器可观察各种波形的电信号。

8. 功率表的读数就是被测电路的有功功率。（ ）
答案：√
解析：功率表专门用于测量有功功率。

9. 钳形电流表可以测量直流电流。（ ）
答案：×
解析：钳形电流表一般用于测量交流电流。

10. 测量结果的有效数字越多，测量精度越高。（ ）
答案：√
解析：有效数字反映了测量结果的准确程度，有效数字越多精度越高。

四、简答题（每题10分，共20分）
1. 简述万用表测量电阻的步骤。
答案：
（1）将万用表置于合适的电阻档。
（2）把红、黑表笔分别接触电阻两端。
（3）读取万用表显示的电阻值。
（4）测量完毕，将万用表转换开关置于交流电压最高档或 OFF 档。
解析：选择合适电阻档是为了使测量结果在量程范围内且更准确；表笔接触电阻两端确保电流能通过电阻形成回路以测量电阻值；测量后置于合适档位可保护万用表。

2. 说明兆欧表测量绝缘电阻的注意事项。
答案：
（1）被测设备必须停电，并进行充分放电。
（2）兆欧表应水平放置，检查指针是否指在“∞”位置。
（3）测量前，将被测设备的所有导线连接在一起，接到兆欧表的“L”端，外壳接到“E”端。
（4）测量时，手摇发电机转速应保持在 120r/min 左右，待指针稳定后读取数值。
（5）测量完毕，先断开被测设备与兆欧表的连接，再停止摇动手柄，防止被测设备向兆欧表反充电损坏仪表。
解析：停电并放电可避免残留电荷影响测量及保障安全；检查指针确保仪表正常；正确连接可准确测量；稳定转速使读数准确；先断连接再停手柄防止反充电损坏仪表。

五、综合题（15分）
有一个未知电阻，用万用表测量其阻值约为 500Ω。现要求更精确地测量该电阻值，已知实验室有以下仪器：万用表、兆欧表、直流稳压电源、电流表、电压表、滑动变阻器、开关、导线若干。请设计一个测量电路，并说明测量步骤和计算电阻值的方法。
答案：
测量电路：采用伏安法测量电阻，将直流稳压电源、滑动变阻器、开关、电流表、电压表、未知电阻依次串联，电压表并联在未知电阻两端。
测量步骤：
（1）按设计电路连接好仪器，将滑动变阻器滑片置于阻值最大处。
（2）闭合开关，调节滑动变阻器，使电流表和电压表有合适的读数，记录此时电流表读数 I 和电压表读数 U。
（3）重复步骤（2）多次，记录不同的 I 和 U 值。
计算电阻值的方法：根据欧姆定律 R = U / I，分别计算每次测量的电阻值，然后取平均值作为未知电阻的更精确值。
解析：伏安法是常用的精确测量电阻的方法，通过改变滑动变阻器阻值获取多组电流和电压值，利用欧姆定律计算电阻并取平均值可减小误差，使测量结果更精确。
