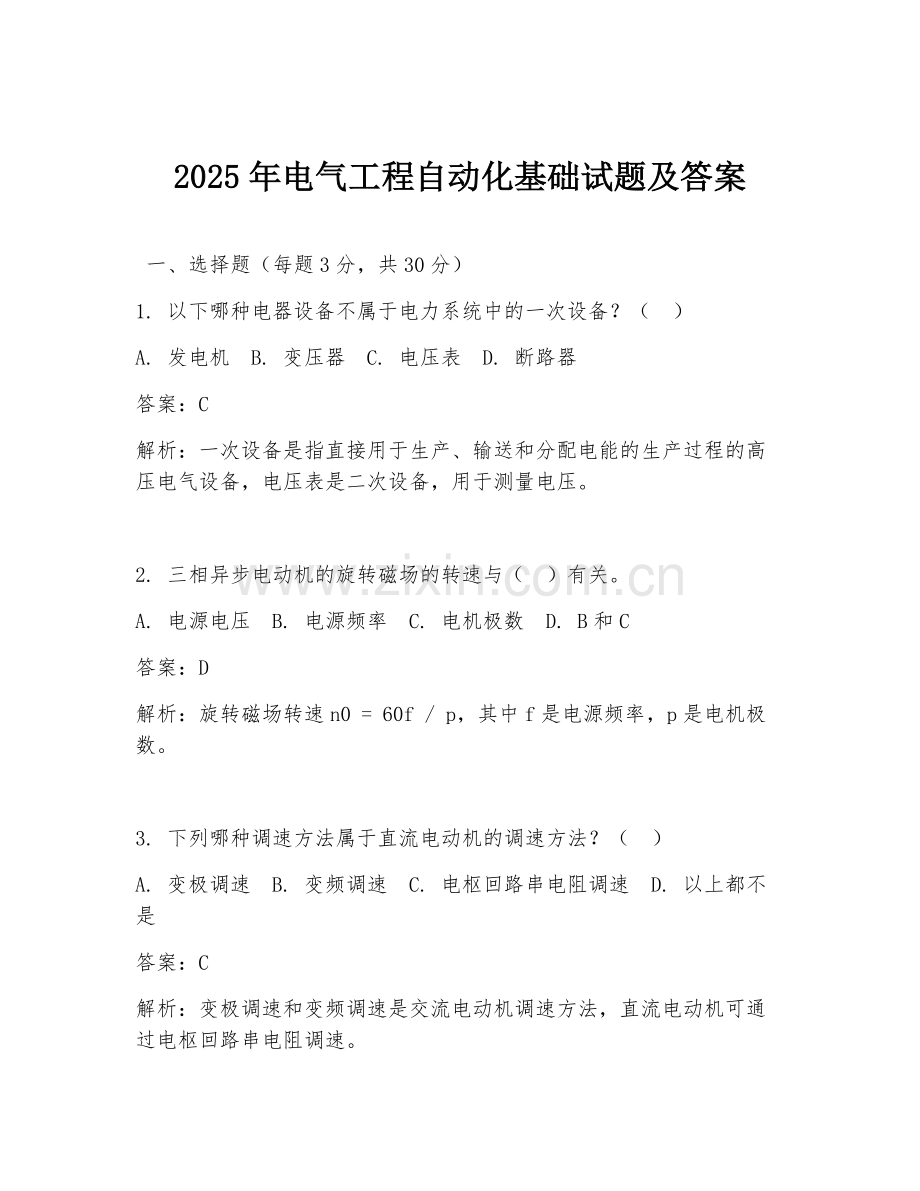

2025年电气工程自动化基础试题及答案

一、选择题（每题3分，共30分）
1. 以下哪种电器设备不属于电力系统中的一次设备？（ ）
A. 发电机 B. 变压器 C. 电压表 D. 断路器
答案：C
解析：一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备，电压表是二次设备，用于测量电压。

2. 三相异步电动机的旋转磁场的转速与（ ）有关。
A. 电源电压 B. 电源频率 C. 电机极数 D. B和C
答案：D
解析：旋转磁场转速n0 = 60f / p，其中f是电源频率，p是电机极数。

3. 下列哪种调速方法属于直流电动机的调速方法？（ ）
A. 变极调速 B. 变频调速 C. 电枢回路串电阻调速 D. 以上都不是
答案：C
解析：变极调速和变频调速是交流电动机调速方法，直流电动机可通过电枢回路串电阻调速。

4. 变压器的变比是指（ ）。
A. 一次侧与二次侧电压之比 B. 一次侧与二次侧电流之比
C. 一次侧与二次侧功率之比 D. A和B
答案：D
解析：变压器变比k = U1 / U2 = I2 / I1 。

5. 电路中产生暂态过程的原因是（ ）。
A. 电路有储能元件 B. 电路断开 C. 电路接通 D. 以上都是
答案：A
解析：储能元件（如电感、电容）的能量不能突变导致电路产生暂态过程。

6. 下列哪种电路元件具有通直流、阻交流的特性？（ ）
A. 电阻 B. 电容 C. 电感 D. 二极管
答案：A
解析：电阻对直流和交流都有阻碍作用，电容通交流阻直流，电感通直流阻交流，二极管具有单向导电性。

7. 基尔霍夫电流定律（KCL）表明（ ）。
A. 流入节点的电流等于流出节点的电流 B. 回路中电压降之和为零
C. 电路中功率守恒 D. 以上都不对
答案：A
解析：KCL是指在任一时刻，流入某一节点的电流之和等于流出该节点的电流之和。

8. 自动控制系统中，反馈环节的作用是（ ）。
A. 消除干扰 B. 提高系统精度 C. 增加系统稳定性 D. 以上都是
答案：D
解析：反馈环节可将输出信号反馈到输入端，与输入信号比较后调整系统输出，从而消除干扰、提高精度和增加稳定性。

9. 电力系统的中性点运行方式不包括（ ）。
A. 直接接地 B. 不接地 C. 经消弧线圈接地 D. 经电阻接地
答案：D
解析：电力系统中性点运行方式主要有直接接地、不接地和经消弧线圈接地。

10. 下列哪种电机可以实现机电能量转换？（ ）
A. 直流电动机 B. 直流发电机 C. 交流异步电动机 D. 以上都是
答案：D
解析：直流电动机将电能转换为机械能，直流发电机将机械能转换为电能，交流异步电动机也可实现机电能量转换。

二、填空题（每题2分，共20分）
1. 电力系统是由发电、输电、变电、配电和（ ）组成的整体。
答案：用电
解析：电力系统涵盖了发电到用电的各个环节。

2. 三相异步电动机主要由定子和（ ）两大部分组成。
答案：转子
解析：这是三相异步电动机基本结构。

3. 变压器的损耗包括铜损和（ ）。
答案：铁损
解析：铜损是绕组电阻产生的损耗，铁损是铁芯产生的损耗。

4. 电路基本定律包括欧姆定律、基尔霍夫电流定律和（ ）。
答案：基尔霍夫电压定律
解析：这三个定律是分析电路的基础。

5. 自动控制系统主要由控制器、被控对象和（ ）组成。
答案：反馈环节
解析：反馈环节对系统性能很关键。

6. 电力系统的无功功率电源主要有发电机、同步调相机和（ ）。
答案：静止无功补偿器
解析：这些都是提供无功功率的设备。

7. 直流电动机的调速方法有电枢回路串电阻调速、弱磁调速和（ ）。
答案：降压调速
解析：通过改变电枢电压实现调速。

8. 三相交流电源的相序是指（ ）的顺序。
答案：三相电动势到达最大值的先后
解析：相序影响电机等设备运行。

9. 电路中的功率因数等于（ ）与视在功率之比。
答案：有功功率
解析：反映电能利用效率。

10. 电力系统的短路类型有三相短路、两相短路、单相接地短路和（ ）。
答案：两相接地短路
解析：不同短路类型故障分析不同。

三、简答题（每题10分，共30分）
1. 简述三相异步电动机的工作原理。
答案：三相异步电动机定子绕组通入三相交流电后，会产生旋转磁场。转子绕组在旋转磁场作用下产生感应电动势和感应电流。根据电磁力定律，转子电流与旋转磁场相互作用产生电磁转矩，使转子顺着旋转磁场的方向转动。但转子转速始终低于旋转磁场转速，存在转差率，这是异步电动机工作的基本特点。
解析：理解三相异步电动机工作原理对掌握其运行特性很重要。

2. 什么是电力系统的稳定性？电力系统稳定性分为哪几类？
答案：电力系统的稳定性是指电力系统在受到扰动后，能够自动恢复到原来运行状态或达到新的稳定运行状态的能力。电力系统稳定性分为静态稳定性和暂态稳定性。静态稳定性是指电力系统在正常运行时受到微小扰动后，不发生自发振荡或失步，自动恢复到初始运行状态的能力。暂态稳定性是指电力系统在受到大扰动后，各同步电机保持同步运行并过渡到新的或恢复到原来稳定运行状态的能力。
解析：电力系统稳定性是保障电力可靠供应的关键因素。

3. 简述自动控制系统的基本要求。
答案：自动控制系统的基本要求包括稳定性、准确性和快速性。稳定性是指系统在扰动作用下能恢复到平衡状态的能力，是系统正常工作的首要条件。准确性是指系统输出量与给定值的接近程度，常用稳态误差来衡量。快速性是指系统对输入信号的响应速度，用过渡过程时间等指标表示。
解析：这些要求决定了自动控制系统的性能优劣。

四、计算题（每题10分，共20分）
1. 已知一台三相异步电动机的额定功率P N = 10kW，额定电压U N = 380V，额定功率因数cosφN = 0.85，额定效率ηN = 0.9，求该电动机的额定电流I N 。
答案：根据公式P N = √3U N I N cosφN ηN ，可得I N = P N / (√3U N cosφN ηN ) = 10000 / (√3×380×0.85×0.9) ≈ 20.4A 。
解析：通过功率公式变形来计算额定电流。

2. 某变压器的变比k = 10，一次侧电压U 1 = 6000V，二次侧负载电阻R L = 20Ω，求二次侧电压U 2 和二次侧电流I 2 。
答案：由变比k = U 1 / U 2 ，可得U 2 = U 1 / k = 6000 / 10 = 600V 。根据欧姆定律I 2 = U 2 / R L = 600 / 20 = 30A 。
解析：利用变比关系和欧姆定律求解。

五、综合题（20分）
某工厂有一台三相异步电动机，其铭牌数据如下：P N = 15kW，U N = 三相380V，I N = 30.3A，n N = 1460r/min，cosφN = 0.88，ηN = 0.88 。现该电动机拖动一恒转矩负载运行，负载转矩T L = 98.1N·m 。已知电动机的过载能力λ = 2 。
1. 求电动机的额定转矩T N 。（5分）
答案：T N = 9550P N / n N = 9550×15 / 1460 ≈ 98.1N·m 。
解析：根据额定转矩公式计算。
（2）判断电动机能否长期运行在该负载下。（5分）
答案：因为负载转矩T L = 98.1N·m等于额定转矩T N ，所以电动机能长期运行在该负载下。
解析：比较负载转矩和额定转矩大小。
（3）若电动机运行时电压下降10%，问电动机的最大转矩T max 变为多少？电动机是否还能稳定运行？（10分）
答案：原来的最大转矩T max = λT N = 2×98.1 = 196.2N·m 。根据最大转矩公式T max = 9550P N / (n 1 (s m + s 0))，其中s m 与电压无关，s 0 与电压无关，P N 不变，n 1 不变。电压下降10%，则U变为0.9U N ，最大转矩T max '= 0.81T max = 0.81×196.2 ≈ 158.9N·m 。因为负载转矩T L = 98.1N·m小于下降后的最大转矩T max '，所以电动机还能稳定运行。
解析：利用最大转矩与电压关系公式及比较负载转矩和变化后的最大转矩判断运行情况。
