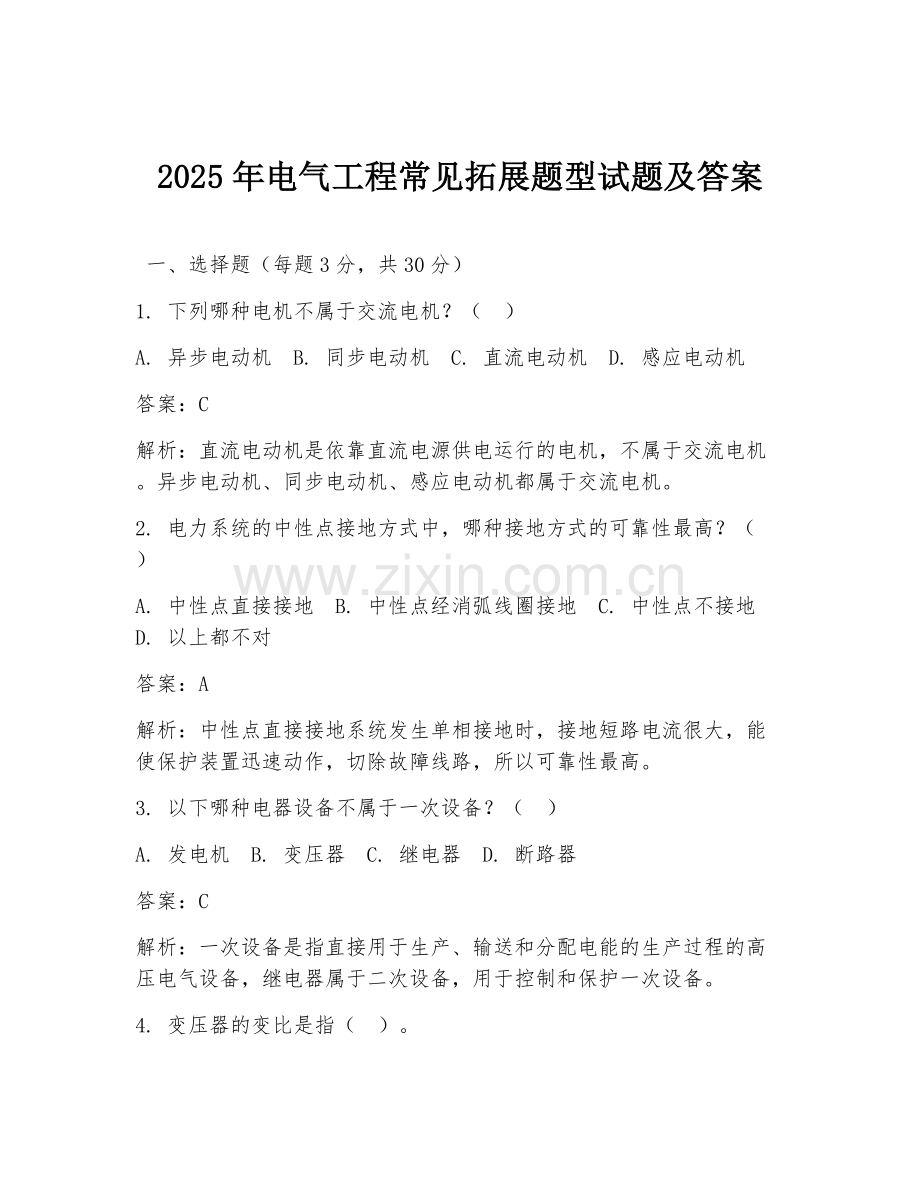

2025年电气工程常见拓展题型试题及答案

一、选择题（每题3分，共30分）
1. 下列哪种电机不属于交流电机？（ ）
A. 异步电动机 B. 同步电动机 C. 直流电动机 D. 感应电动机
答案：C
解析：直流电动机是依靠直流电源供电运行的电机，不属于交流电机。异步电动机、同步电动机、感应电动机都属于交流电机。
2. 电力系统的中性点接地方式中，哪种接地方式的可靠性最高？（ ）
A. 中性点直接接地 B. 中性点经消弧线圈接地 C. 中性点不接地 D. 以上都不对
答案：A
解析：中性点直接接地系统发生单相接地时，接地短路电流很大，能使保护装置迅速动作，切除故障线路，所以可靠性最高。
3. 以下哪种电器设备不属于一次设备？（ ）
A. 发电机 B. 变压器 C. 继电器 D. 断路器
答案：C
解析：一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备，继电器属于二次设备，用于控制和保护一次设备。

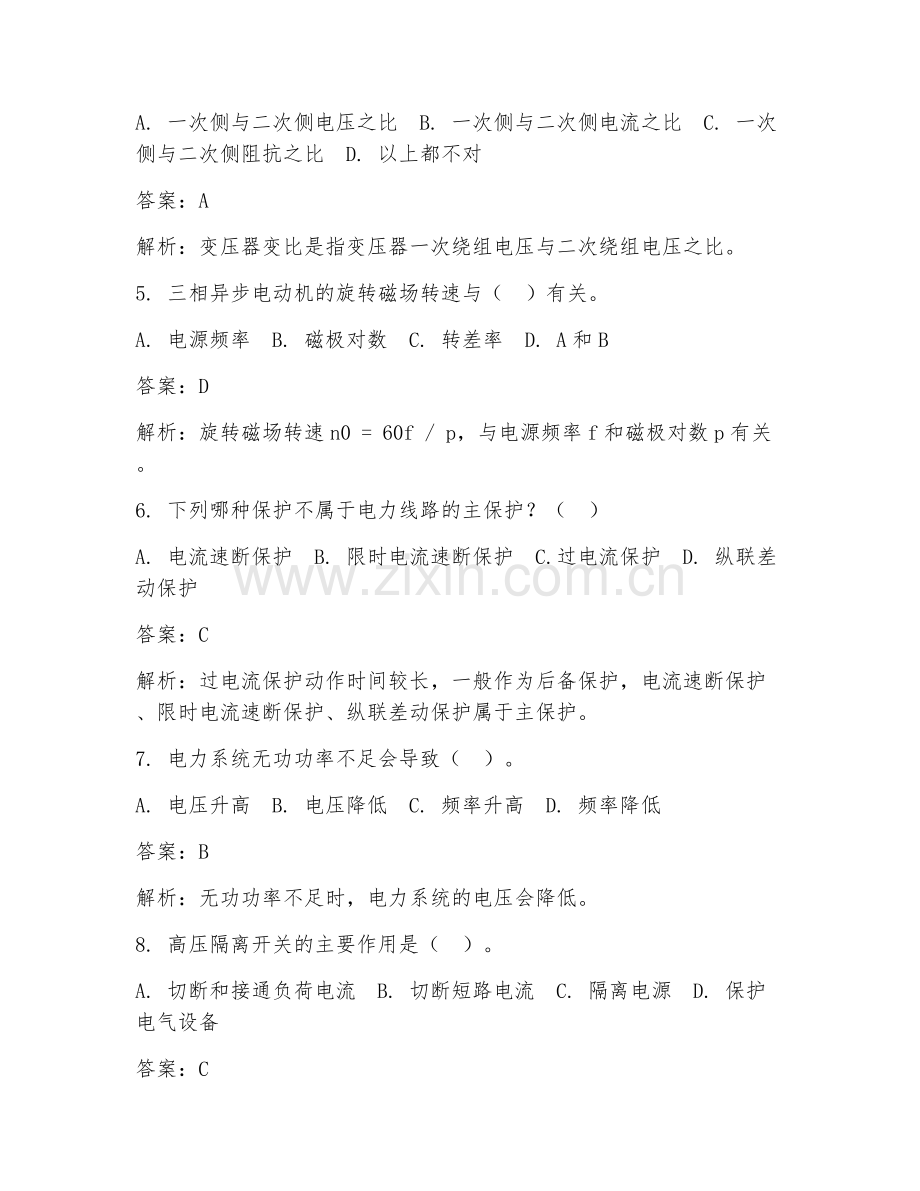

4. 变压器的变比是指（ ）。
A. 一次侧与二次侧电压之比 B. 一次侧与二次侧电流之比 C. 一次侧与二次侧阻抗之比 D. 以上都不对
答案：A
解析：变压器变比是指变压器一次绕组电压与二次绕组电压之比。
5. 三相异步电动机的旋转磁场转速与（ ）有关。
A. 电源频率 B. 磁极对数 C. 转差率 D. A和B
答案：D
解析：旋转磁场转速n0 = 60f / p，与电源频率f和磁极对数p有关。
6. 下列哪种保护不属于电力线路的主保护？（ ）
A. 电流速断保护 B. 限时电流速断保护 C.过电流保护 D. 纵联差动保护
答案：C
解析：过电流保护动作时间较长，一般作为后备保护，电流速断保护、限时电流速断保护、纵联差动保护属于主保护。
7. 电力系统无功功率不足会导致（ ）。
A. 电压升高 B. 电压降低 C. 频率升高 D. 频率降低
答案：B
解析：无功功率不足时，电力系统的电压会降低。
8. 高压隔离开关的主要作用是（ ）。
A. 切断和接通负荷电流 B. 切断短路电流 C. 隔离电源 D. 保护电气设备
答案：C
解析：高压隔离开关主要用于隔离电源，保证检修安全。
9. 下列哪种电力负荷属于一级负荷？（ ）
A. 学校教学楼 B. 医院手术室 C. 商场 D. 居民住宅
答案：B
解析：医院手术室等涉及人身安全和重要医疗活动的负荷属于一级负荷。
10. 电力变压器的油起（ ）作用。
A. 绝缘和灭弧 B. 绝缘和防锈 C. 绝缘和散热 D. 灭弧和散热
答案：C
解析：变压器油主要起绝缘和散热作用。

二、填空题（每题2分，共20分）
1. 电力系统由发电、输电、（ ）、用电四个环节组成。
答案：变电
解析：电力系统包括发电、输电、变电、用电四个环节。
2. 电路由电源、负载、（ ）和控制设备组成。
答案：导线
解析：电路基本组成包括电源、负载、导线和控制设备。
3. 正弦交流电的三要素是最大值、频率和（ ）。
答案：初相位
解析：正弦交流电三要素为最大值、频率、初相位。
4. 变压器的损耗包括铁损和（ ）。
答案：铜损
解析：变压器损耗分铁损和铜损。
5. 异步电动机的调速方法有改变极对数调速、变频调速和（ ）调速。
答案：改变转差率
解析：异步电动机调速方法有改变极对数、变频、改变转差率调速。
6. 高压断路器的主要技术参数有额定电压、额定电流、（ ）和断流容量等。
答案：额定开断电流
解析：高压断路器主要技术参数包括额定电压、电流、开断电流、断流容量等。
7. 电力系统的短路类型有三相短路、两相短路、（ ）和单相接地短路。
答案：两相接地短路
解析：短路类型有三相、两相、两相接地、单相接地短路。
8. 继电保护装置的基本要求是选择性、速动性、（ ）和可靠性。
答案：灵敏性
解析：继电保护基本要求是选择性、速动性、灵敏性、可靠性。
9. 电力电容器的作用是（ ）。
答案：提高功率因数
解析：电力电容器用于提高电力系统功率因数。
10. 电力系统的中性点运行方式有中性点直接接地、中性点经消弧线圈接地和（ ）接地。
答案：中性点不
解析：中性点运行方式有直接接地、经消弧线圈接地、不接地。

三、简答题（每题10分，共30分）
1. 简述三相异步电动机的工作原理。
答案：当三相异步电动机的定子绕组通入三相对称交流电时，会产生一个旋转磁场。转子绕组在旋转磁场的作用下，产生感应电动势和感应电流。根据电磁力定律，转子电流与旋转磁场相互作用，产生电磁转矩，使转子顺着旋转磁场的方向转动。由于转子的转速总是低于旋转磁场的转速，存在转差率，所以称为异步电动机。
解析：三相异步电动机工作原理基于定子绕组通入交流电产生旋转磁场，转子绕组感应电流并与磁场作用产生转矩，因转速差异得名。
2. 说明电力系统中无功功率平衡的重要性。
答案：无功功率平衡对电力系统至关重要。无功功率不足会导致电压降低，影响电力设备的正常运行，如使电动机发热、照明灯具亮度下降等。无功功率过剩则会使电压升高，可能损坏电气设备绝缘。合理的无功功率平衡能保证电力系统电压稳定，提高电能质量，确保电力设备安全、高效运行，减少设备损耗，提高电力系统的经济性和可靠性。
解析：无功功率平衡影响电压，进而关系到设备运行、电能质量、系统经济性与可靠性等多方面。
3. 简述高压断路器的灭弧原理。
答案：高压断路器的灭弧原理主要有以下几种：利用灭弧介质，如油断路器利用变压器油在电弧高温下分解产生气体来灭弧；压缩空气断路器利用压缩空气吹动电弧使之冷却和拉长来灭弧；真空断路器利用高真空度使电弧难以维持而灭弧。此外，还通过采用特殊的触头结构、增加电弧冷却面积、利用磁场作用等方式来加强灭弧效果，快速熄灭电弧，确保断路器可靠切断电路。
解析：不同类型断路器利用不同灭弧介质及多种方式相结合来实现灭弧。

四、计算题（每题10分，共20分）
1. 已知一台三相异步电动机的额定功率P N = 10kW，额定电压U N = 380V，额定功率因数cosφN = 0.85，效率ηN = 0.9，求该电动机的额定电流I N。
答案：根据公式P N = √3U N I N cosφN ηN，可得I N = P N / (√3U N cosφN ηN) = 10000 / (√3×380×0.85×0.9) ≈ 20.9A。
解析：利用功率公式变形求解额定电流。
2. 某变压器一次绕组电压U 1 = 6000V，二次绕组电压U 2 = 230V，求该变压器的变比k。
答案：变比k = U 1 / U 2 = 6000 / 230 ≈ 26.1。
解析：直接根据变比定义计算。

五、论述题（20分）
请论述电力系统继电保护的发展趋势。
答案：随着电力系统的不断发展和技术进步，继电保护呈现出以下发展趋势：智能化发展，利用智能传感器、通信技术和数据分析，实现更精准的故障诊断和保护动作；一体化集成，将多种保护功能集成于一体，减少设备体积和复杂性；自适应保护，能根据电力系统运行状态自动调整保护特性；与电力系统自动化深度融合，更好地协调电力系统运行和控制；加强对新型故障的保护研究，如电力电子化设备故障等；提高可靠性和安全性，采用冗余设计和容错技术；利用大数据和人工智能技术挖掘故障特征，优化保护算法；向分布式保护发展，适应分布式电源接入后的复杂网络结构。
解析：从多个方面阐述了继电保护在智能化、集成化、自适应等方面的发展趋势。
