2025年电气工程 PLC 与人机界面通信试题及答案

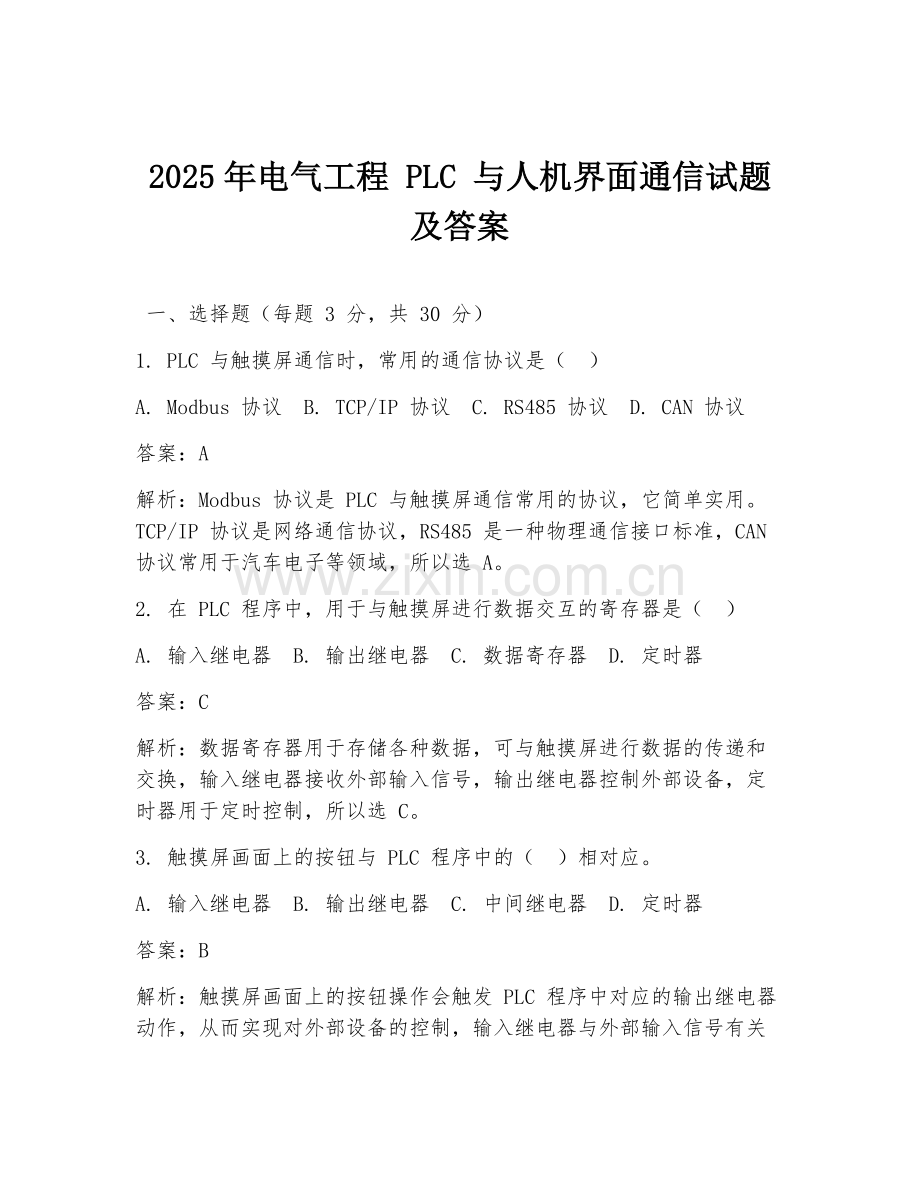

一、选择题（每题 3 分，共 30 分）
1. PLC 与触摸屏通信时，常用的通信协议是（ ）
A. Modbus 协议 B. TCP/IP 协议 C. RS485 协议 D. CAN 协议
答案：A
解析：Modbus 协议是 PLC 与触摸屏通信常用的协议，它简单实用。TCP/IP 协议是网络通信协议，RS485 是一种物理通信接口标准，CAN 协议常用于汽车电子等领域，所以选 A。
2. 在 PLC 程序中，用于与触摸屏进行数据交互的寄存器是（ ）
A. 输入继电器 B. 输出继电器 C. 数据寄存器 D. 定时器
答案：C
解析：数据寄存器用于存储各种数据，可与触摸屏进行数据的传递和交换，输入继电器接收外部输入信号，输出继电器控制外部设备，定时器用于定时控制，所以选 C。
3. 触摸屏画面上的按钮与 PLC 程序中的（ ）相对应。
A. 输入继电器 B. 输出继电器 C. 中间继电器 D. 定时器
答案：B
解析：触摸屏画面上的按钮操作会触发 PLC 程序中对应的输出继电器动作，从而实现对外部设备的控制，输入继电器与外部输入信号有关，中间继电器起信号传递和转换作用，定时器与定时功能相关，所以选 B。

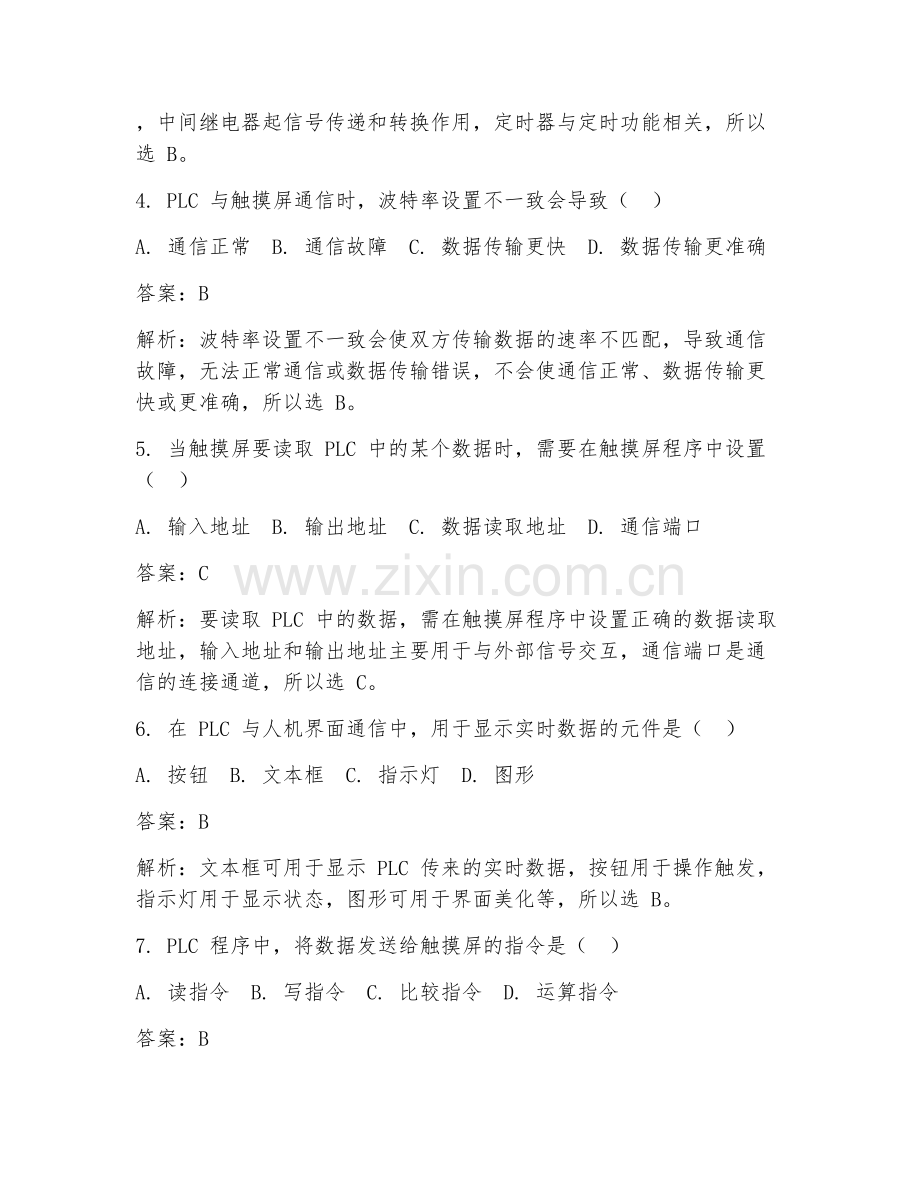

4. PLC 与触摸屏通信时，波特率设置不一致会导致（ ）
A. 通信正常 B. 通信故障 C. 数据传输更快 D. 数据传输更准确
答案：B
解析：波特率设置不一致会使双方传输数据的速率不匹配，导致通信故障，无法正常通信或数据传输错误，不会使通信正常、数据传输更快或更准确，所以选 B。
5. 当触摸屏要读取 PLC 中的某个数据时，需要在触摸屏程序中设置（ ）
A. 输入地址 B. 输出地址 C. 数据读取地址 D. 通信端口
答案：C
解析：要读取 PLC 中的数据，需在触摸屏程序中设置正确的数据读取地址，输入地址和输出地址主要用于与外部信号交互，通信端口是通信的连接通道，所以选 C。
6. 在 PLC 与人机界面通信中，用于显示实时数据的元件是（ ）
A. 按钮 B. 文本框 C. 指示灯 D. 图形
答案：B
解析：文本框可用于显示 PLC 传来的实时数据，按钮用于操作触发，指示灯用于显示状态，图形可用于界面美化等，所以选 B。
7. PLC 程序中，将数据发送给触摸屏的指令是（ ）
A. 读指令 B. 写指令 C. 比较指令 D. 运算指令
答案：B
解析：写指令用于将 PLC 中的数据发送给触摸屏，读指令用于读取触摸屏数据，比较指令用于数据比较，运算指令用于数据运算，所以选 B。
8. 触摸屏程序中，用于设置 PLC 某个输出点状态的功能是（ ）
A. 数据输入 B. 数据显示 C. 控制输出 D. 报警设置
答案：C
解析：控制输出功能可设置 PLC 某个输出点的状态，实现对外部设备的控制，数据输入用于输入数据，数据显示用于显示数据，报警设置用于设置报警相关内容，所以选 C。
9. 当 PLC 与触摸屏通信距离较远时，应采用（ ）通信方式。
A. 并行通信 B. 串行通信 C. 无线通信 D. 光纤通信
答案：B
解析：串行通信适合长距离通信，并行通信一般用于近距离高速数据传输，无线通信在一些场合可实现远距离但可能受环境影响，光纤通信成本较高，所以选 B。
10. 在 PLC 与人机界面通信调试过程中，首先要检查（ ）
A. 程序逻辑 B. 通信线连接 C. 触摸屏画面设计 D. PLC 程序功能
答案：B
解析：通信线连接是否正确是通信调试的首要检查内容，若连接错误，其他方面都无法正常通信，程序逻辑、触摸屏画面设计、PLC 程序功能是后续检查和调试的内容，所以选 B。

二、填空题（每题 3 分，共 15 分）
1. PLC 与触摸屏通信的硬件连接主要包括（ ）、（ ）和电源连接。
答案：通信线连接、接地连接
解析：通信线连接用于传输数据，接地连接可保证系统稳定运行，防止干扰。
2. 在 Modbus 协议中，PLC 作为主站时，其地址一般设置为（ ）。
答案：0
解析：在 Modbus 协议中，主站地址通常设为 0。
3. 触摸屏画面上的指示灯与 PLC 的（ ）相对应。
答案：输出继电器
解析：指示灯用于显示 PLC 输出继电器的状态。
4. PLC 与人机界面通信时，数据传输的单位是（ ）。
答案：字节
解析：通信中数据以字节为单位进行传输。
5. 当 PLC 程序中的某个数据发生变化时，触摸屏上对应的（ ）会实时更新。
答案：显示元件
解析：显示元件会根据 PLC 数据变化实时更新显示内容。

三、简答题（每题 10 分，共 30 分）
1. 简述 PLC 与触摸屏通信的基本步骤。
答案：首先进行硬件连接，包括通信线连接和接地连接等；然后设置 PLC 和触摸屏的通信参数，如波特率、站地址等；接着在 PLC 程序中编写与触摸屏数据交互的程序，定义数据寄存器等；在触摸屏程序中设置与 PLC 对应的地址，建立数据连接和画面显示等；最后进行通信调试，确保数据准确传输和功能正常。
解析：硬件连接是基础，通信参数设置要一致，双方程序中的地址设置和数据交互编写是关键，调试是保证通信成功的必要步骤。
2. 说明 Modbus 协议的特点及应用场景。
答案：特点：简单易懂、开放性好、应用广泛。应用场景：常用于工业自动化领域，如 PLC 与触摸屏通信、PLC 之间的数据通信、远程监控系统等。在各种工业设备的控制和数据采集系统中，方便不同厂家设备之间的数据交互和通信。
解析：简单易懂便于开发和维护，开放性好可与多种设备通信，工业自动化领域很多场合需要设备间通信，Modbus 协议正好适用。
3. 当触摸屏与 PLC 通信出现故障时，如何进行排查？
答案：首先检查通信线连接是否松动、破损等；查看 PLC 和触摸屏的通信参数设置是否一致，如波特率、站地址等；检查 PLC 程序中与通信相关的部分，是否有程序错误导致通信异常；在触摸屏上查看通信状态指示，是否有报错信息；还可通过一些诊断工具，如 PLC 的通信诊断功能、触摸屏的自带诊断功能来进一步排查故障。
解析：从硬件连接到参数设置，再到程序和诊断工具，全面排查可找出通信故障原因。

四、程序设计题（15 分）
设计一个 PLC 程序，实现当触摸屏上的按钮按下时，PLC 控制一个输出点输出高电平，同时将一个数据寄存器的值发送到触摸屏显示。
答案：
```
网络 1：主程序
LD I0.0 // 触摸屏按钮连接到 I0.0
O Q0.0
AN M0.0
= Q0.0 // 按钮按下时 Q0.0 输出高电平
MOVW VW100, VD200 // 将 VW100 数据寄存器的值传送到 VD200
```
解析：当 I0.0 为高电平时（按钮按下），通过逻辑运算使 Q0.0 输出高电平，同时使用 MOVW 指令将 VW100 数据寄存器的值传送到 VD200，以便发送到触摸屏显示。

五、综合应用题（20 分）
某自动化生产线，由 PLC 控制多个电机和传感器。触摸屏用于显示生产线的运行状态、参数设置等。要求实现以下功能：
1. 当传感器检测到产品到位时，触摸屏显示产品到位信息，并通过 PLC 控制电机启动进行下一步操作。
2. 可在触摸屏上设置电机的运行速度参数，PLC 根据设置的参数控制电机运行。
3. 当生产线出现异常时，触摸屏发出报警信息，并显示异常类型。
请设计 PLC 与人机界面的通信方案及相关程序。

答案：
通信方案：采用 Modbus 协议进行通信，PLC 作为主站，触摸屏作为从站。硬件连接使用通信线连接 PLC 和触摸屏的通信端口，并确保接地良好。
PLC 程序：
```
网络 1：主程序
LD I0.0 // 传感器信号连接到 I0.0
S M0.0, 1 // 产品到位标志位 M0.0 置 1
MOVW VW200, VD100 // 将触摸屏设置的电机速度参数传送到 VD100
LD M0.0
TONT T37, 100 // 延时 10 秒
LD T37
O I0.1 // 异常信号连接到 I0.1
AN M0.1
= M0.1 // 异常标志位 M0.1 置 1
网络 2：电机控制程序
LD M0.0
MOVD VD100, VD200 // 将速度参数传送到控制电机的相关寄存器
// 这里编写控制电机按照速度运行的程序
网络 3：报警程序
LD M0.1
// 这里编写根据不同异常类型在触摸屏显示报警信息的程序，如 I0.2 对应异常类型 1，I0.3 对应异常类型 2 等
// 通过 Modbus 协议将报警信息发送到触摸屏显示
```
解析：通过 Modbus 协议实现通信，产品到位时置标志位并传递速度参数，延时后检查异常，根据异常类型显示报警信息，同时编写电机控制程序根据速度参数控制电机运行。
