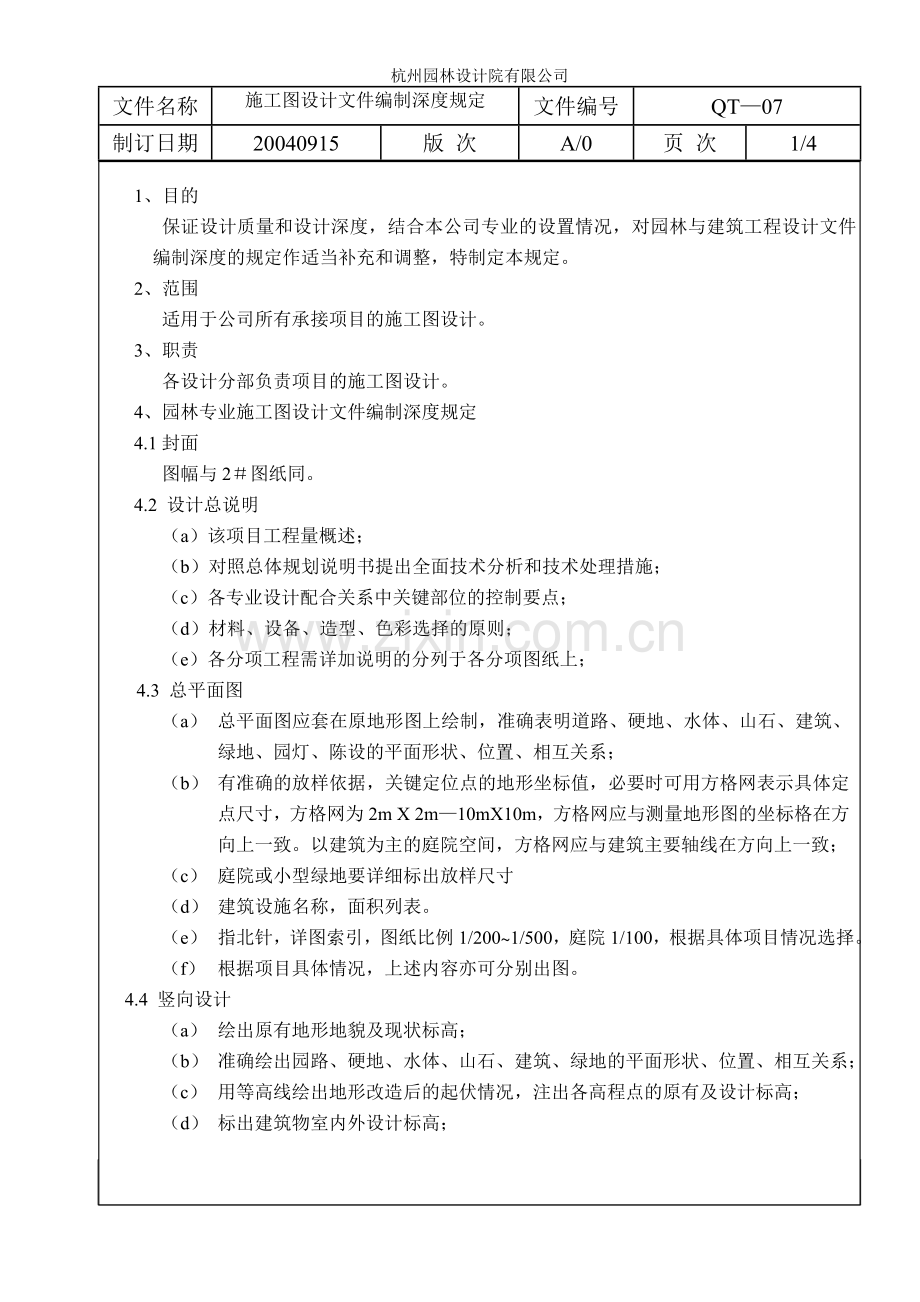

1、杭州园林设计院有限公司文件名称施工图设计文件编制深度规定文件编号QT07制订日期20040915版 次A/0页 次4/41、 目的 保证设计质量和设计深度,结合本公司专业的设置情况,对园林与建筑工程设计文件编制深度的规定作适当补充和调整,特制定本规定。2、 范围适用于公司所有承接项目的施工图设计。3、 职责各设计分部负责项目的施工图设计。4、 园林专业施工图设计文件编制深度规定4.1封面 图幅与2图纸同。4.2 设计总说明(a)该项目工程量概述; (b)对照总体规划说明书提出全面技术分析和技术处理措施;(c)各专业设计配合关系中关键部位的控制要点;(d)材料、设备、造型、色彩选择的原则;(e)
2、各分项工程需详加说明的分列于各分项图纸上;4.3 总平面图(a) 总平面图应套在原地形图上绘制,准确表明道路、硬地、水体、山石、建筑、绿地、园灯、陈设的平面形状、位置、相互关系;(b) 有准确的放样依据,关键定位点的地形坐标值,必要时可用方格网表示具体定点尺寸,方格网为2m X 2m10mX10m,方格网应与测量地形图的坐标格在方向上一致。以建筑为主的庭院空间,方格网应与建筑主要轴线在方向上一致;(c) 庭院或小型绿地要详细标出放样尺寸(d) 建筑设施名称,面积列表。(e) 指北针,详图索引,图纸比例1/2001/500,庭院1/100,根据具体项目情况选择。(f) 根据项目具体情况,上述内容

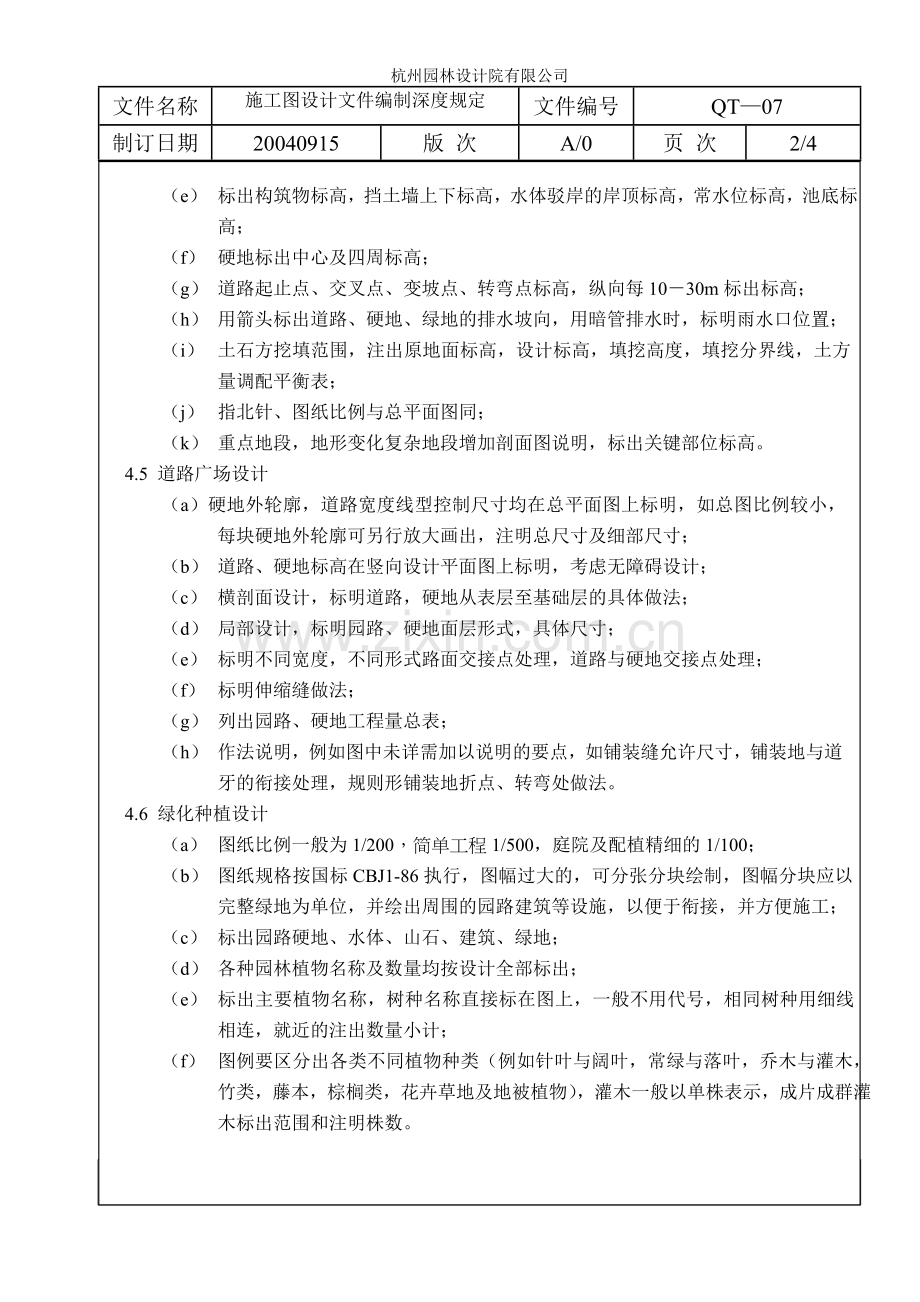

3、亦可分别出图。4.4 竖向设计(a) 绘出原有地形地貌及现状标高;(b) 准确绘出园路、硬地、水体、山石、建筑、绿地的平面形状、位置、相互关系;(c) 用等高线绘出地形改造后的起伏情况,注出各高程点的原有及设计标高;(d) 标出建筑物室内外设计标高;(e) 标出构筑物标高,挡土墙上下标高,水体驳岸的岸顶标高,常水位标高,池底标高;(f) 硬地标出中心及四周标高;(g) 道路起止点、交叉点、变坡点、转弯点标高,纵向每1030m标出标高;(h) 用箭头标出道路、硬地、绿地的排水坡向,用暗管排水时,标明雨水口位置;(i) 土石方挖填范围,注出原地面标高,设计标高,填挖高度,填挖分界线,土方量调配平衡
4、表;(j) 指北针、图纸比例与总平面图同;(k) 重点地段,地形变化复杂地段增加剖面图说明,标出关键部位标高。4.5 道路广场设计(a)硬地外轮廓,道路宽度线型控制尺寸均在总平面图上标明,如总图比例较小,每块硬地外轮廓可另行放大画出,注明总尺寸及细部尺寸;(b) 道路、硬地标高在竖向设计平面图上标明,考虑无障碍设计;(c) 横剖面设计,标明道路,硬地从表层至基础层的具体做法;(d) 局部设计,标明园路、硬地面层形式,具体尺寸;(e) 标明不同宽度,不同形式路面交接点处理,道路与硬地交接点处理;(f) 标明伸缩缝做法;(g) 列出园路、硬地工程量总表;(h) 作法说明,例如图中未详需加以说明的要
5、点,如铺装缝允许尺寸,铺装地与道牙的衔接处理,规则形铺装地折点、转弯处做法。4.6 绿化种植设计(a) 图纸比例一般为1/200,简单工程1/500,庭院及配植精细的1/100;(b) 图纸规格按国标CBJ1-86执行,图幅过大的,可分张分块绘制,图幅分块应以完整绿地为单位,并绘出周围的园路建筑等设施,以便于衔接,并方便施工;(c) 标出园路硬地、水体、山石、建筑、绿地;(d) 各种园林植物名称及数量均按设计全部标出;(e) 标出主要植物名称,树种名称直接标在图上,一般不用代号,相同树种用细线相连,就近的注出数量小计;(f) 图例要区分出各类不同植物种类(例如针叶与阔叶,常绿与落叶,乔木与灌木
6、,竹类,藤本,棕榈类,花卉草地及地被植物),灌木一般以单株表示,成片成群灌木标出范围和注明株数。(g) 标出保留树木及古树名木;(h) 庭院种植及其他大苗种植要求较高的应在种植点图例上注出苗木规格(高度、冠幅和胸径);(i) 树冠的大小要基本符合苗木实际情况,以种植后35年的预计效果为依据,不可过大或过小;(j) 要有正确的放样依据,可用方格网,与总图方格网一致;(k) 如需今后调整树木密度,应注明要移走的种类,数量以及代替树种;(l) 指北针,图例、立面图、剖面图;(m) 主要种植类型及重点配植的要画出立面效果图,在竖向上表明各园林植物之间的关系,园林植物与周围环境的关系,包括建筑、道路、山
7、水、水体等;(n) 道路绿化,建筑前后基础栽植要画出剖面图,标出具体的相对位置与尺寸;(o) 作法说明要表明选用苗木的要求,特殊种植如客土、堆土或地下盲沟排水的要求,以及非绿化季节的施工要求;苗木品种,规格发生变更的处理意见;种植时遇到特殊情况的处理;允许施工时灵活掌握的情况和范围以及其他需要说明的问题;(p) 苗木表需列出种类或品种,以常用名为准,出国图纸标出种名,拉丁学名和英文名;规格以胸径、高度、冠幅综合考虑;备注栏标出其他特殊说明,如花色、特殊造型要求等;苗木数量;苗木排列次序以乔木(其中以针叶、常绿、落叶为序,此中又各以大乔木、小乔木为序)、灌木(其中以常绿、落叶为序)、竹类、藤本、
8、花卉、草坪、地被植物为序。4.7 山石工程设计(a) 山石分布范围可在总平面图上标明;(b) 主要叠石点的平面轮廓、范围、尺寸,图纸比例1/201/50;(c) 标明山峰、制高点、山谷、山洞等的平面轮廓尺寸及各点标高;(d) 叠石及植物配置关系立面图;(e) 叠石外轮廓立面效果图或透视效果图;(f) 山石各主峰控制高度;山石与植物搭配效果;山石与其他设施的关系;山石各部位的控制高度;(g) 叠石主要部位的结构做法,如山洞、瀑布口、悬挑等部位;叠石的基础结构;(h) 管线位置及具体埋设详图;种植池作法、尺寸位置;(i) 作法说明应表明山石种类、大小、形状、纹理、色泽的选择原则;堆石手法要求;山石
9、纹理衔接及沟缝处理要求;山石用量控制; 4.8 水体工程设计(a) 自然形水体标出具体范围尺寸,以方格网为放样控制依据;(b)喷水池等单项水景工程另绘1/1001/50平面图,标出具体尺寸、形状、喷头及其他设施的准确位置、种类及数量,并绘1/2001/500的总平面图,注明与周围环境关系;注明周围地形标高,池岸的岸顶、岸底标高、池底标高、排水方向;标明进水管、进水口、排水管、排水口、溢水口位置和标高。(c)效果图包括水景工程的立面效果图;喷泉单项工程视需要增画彩色效果图;有雕塑的画出雕塑示意图,标出控制尺寸;(d) 平面图包括池岸、池底结构、面层、防水层、基础做法;池岸、池底、进出水口、溢水口
10、标高及常水位、最高水位、最低水位标高;进出水口、溢水口详图;池岸与山石、绿化树木结合做法;池底种植水生植物单项土建工程详图;给排水管线图、平面图、轴侧图,电气管线图、电机水泵选型,控制室、配电装置参照土建有关专业设计深度规定执行;(e) 单项水景工程设计写出设计意图、构思和设想效果以及其他需要说明的问题。(f) 室外场地给排水及电气设计图按该专业要求执行。 4.9 园林小品设计(a) 园林小品建筑按建筑专业设计深度规定执行;(b) 园灯、园椅、石条凳、果壳箱、儿童游戏设施等在平面图上标出具体位置;(c) 各单项分别画出平、立、剖面图,并注出具体制作材料、尺寸做法等。4.10 工程量总表4.11 设计概算5、 建筑专业施工图编制深度要求具体见建筑工程设计文件编制深度规定。
