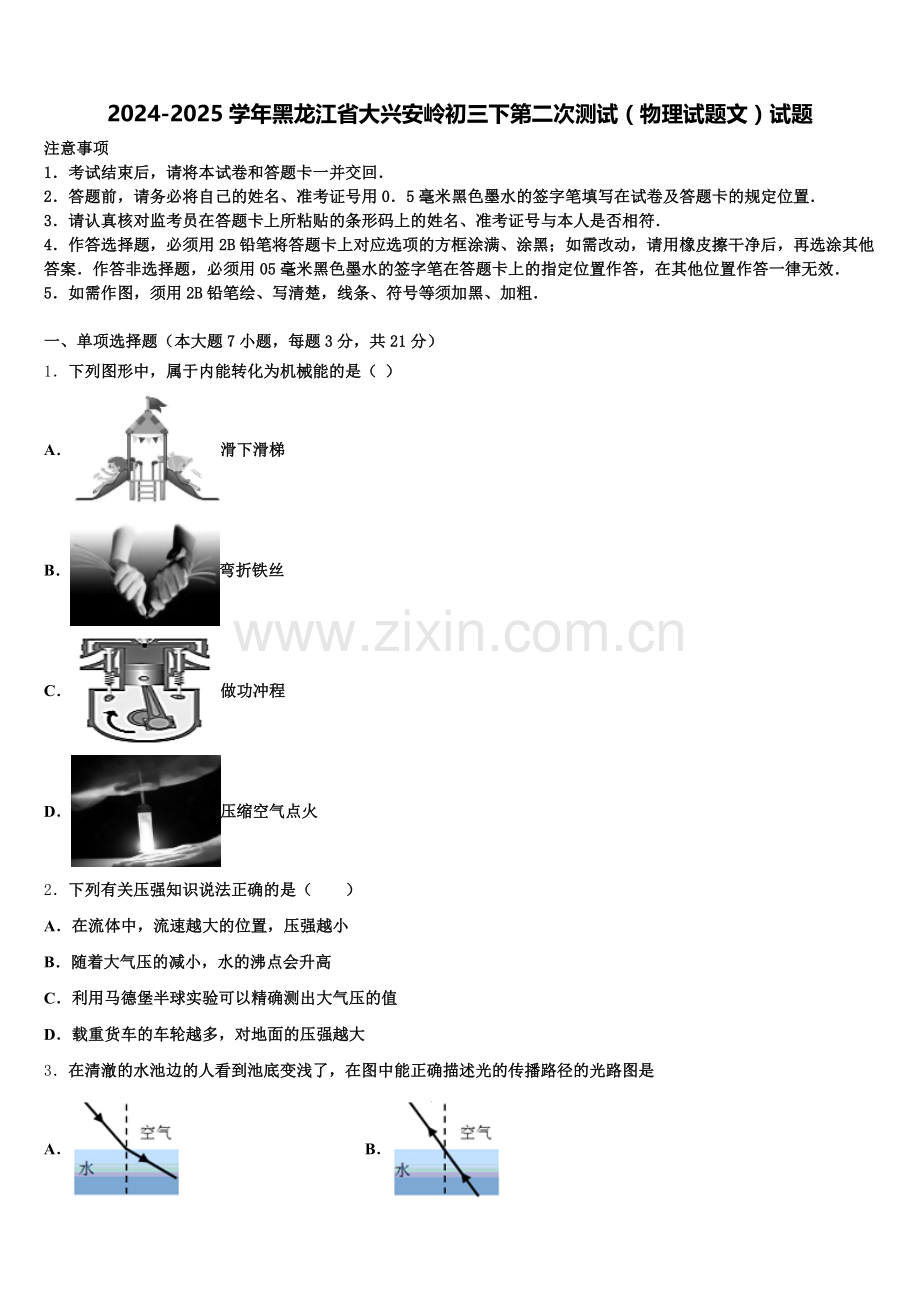

2024-2025学年黑龙江省大兴安岭初三下第二次测试（物理试题文）试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单项选择题（本大题7小题，每题3分，共21分）
1．下列图形中，属于内能转化为机械能的是（ ）
A．滑下滑梯
B．弯折铁丝
C．做功冲程
D．压缩空气点火
2．下列有关压强知识说法正确的是（　　）
A．在流体中，流速越大的位置，压强越小
B．随着大气压的减小，水的沸点会升高
C．利用马德堡半球实验可以精确测出大气压的值
D．载重货车的车轮越多，对地面的压强越大

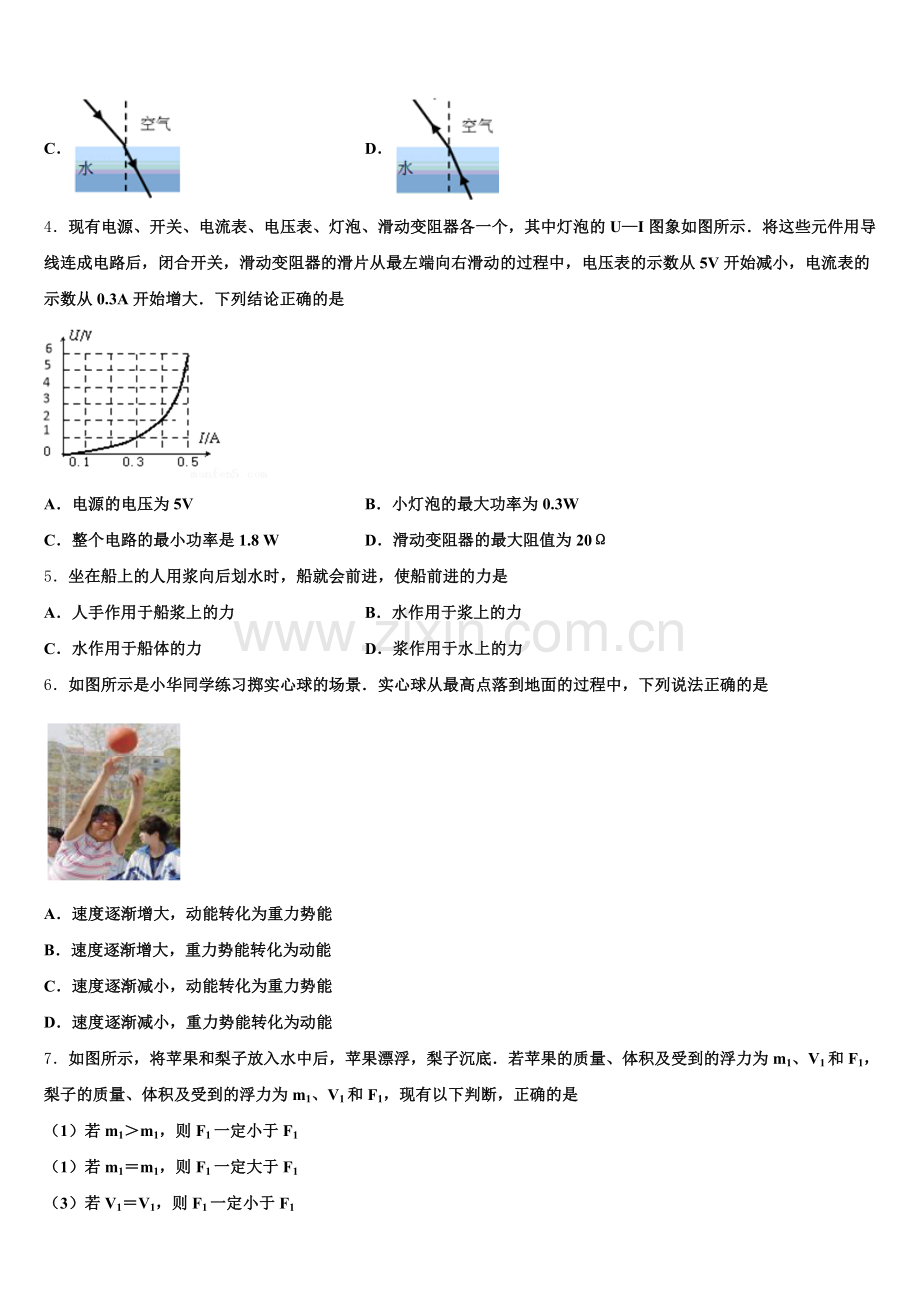

3．在清澈的水池边的人看到池底变浅了，在图中能正确描述光的传播路径的光路图是
A． B．
C． D．
4．现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U—I图象如图所示．将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大．下列结论正确的是

A．电源的电压为5V B．小灯泡的最大功率为0.3W
C．整个电路的最小功率是1.8 W D．滑动变阻器的最大阻值为20Ω
5．坐在船上的人用浆向后划水时，船就会前进，使船前进的力是
A．人手作用于船浆上的力 B．水作用于浆上的力
C．水作用于船体的力 D．浆作用于水上的力
6．如图所示是小华同学练习掷实心球的场景．实心球从最高点落到地面的过程中，下列说法正确的是

A．速度逐渐增大，动能转化为重力势能
B．速度逐渐增大，重力势能转化为动能
C．速度逐渐减小，动能转化为重力势能
D．速度逐渐减小，重力势能转化为动能
7．如图所示，将苹果和梨子放入水中后，苹果漂浮，梨子沉底．若苹果的质量、体积及受到的浮力为m1、V1和F1，梨子的质量、体积及受到的浮力为m1、V1和F1，现有以下判断，正确的是
（1）若m1＞m1，则F1一定小于F1
（1）若m1＝m1，则F1一定大于F1
（3）若V1＝V1，则F1一定小于F1
（4）若V1＞V1，则F1一定大于F1．

A．（1）（3） B．（1）（4） C．（1）（3） D．（1）（4）
二、填空题（本大题7小题，共21分）
8．小明发现自己用的台灯在晚饭前比较暗，深夜比较亮。他猜想晚饭前是用电高峰，台灯两端的电压可能低于220V。为了验证猜想，他做了如下实验：关闭家中其它用电器，只开一盏“220V 25W”的台灯，观察到家中标有“3000r/kW·h”字样的电能表在12. 5min内转了10r，小明家此时的实际电压为____________V（不计温度对灯丝电阻的影响）。小明思考电路中输电导线很长，导线上电阻是不能忽略的，所以在用电高峰实际电压低的原因是_________________________。
9．如图所示,用手把一个圆柱体物块浸没在水中．物块的上表面受到水的压力大小为14.7 N,它的下表面受到水的压力大小为20.5 N,物块受到的浮力大小为_________N,浮力的方向为_________;若物块重为8 N,放手后这个物块将_________(选填“上浮”“悬浮”或“下沉”)．

10．衡水国际马拉松是国内最具影响力的马拉松赛事之一，去年6月李明同学参加了迷你马拉松（全程5km），他跑完全程用了41min40s,他全程的平均速度是____m/s,比赛时，他感觉路边的路灯都在往后退，是以__ 为参照物。
11．用力压凹排球，表明力可以改变物体的___；松开手，排球下落的过程中，其惯性将____、重力势能将____（后两空均选填“变大”、“变小”或“不变”)。
12．把茶叶投入放在水平桌面上的茶杯中（如图），倒入开水后发现茶叶漂浮在水面上，这是因为茶叶受到的浮力_____重力（选填“大于”、“小于”或“等于”）的缘故；过一段时间，茶叶会逐渐匀速下沉到杯底（不考虑水的蒸发），这个过程中茶杯对桌面的压力将_____（选填“变大”、“变小”或“不变”）．

13．将一个圆柱体分别竖直放在不同液体中，各有少部分体积露出液面。则放在这两种液体中时，圆柱体下表面所受液体压强之比为_____。
14．如图甲所示，木块的长度是_____cm；如图乙所示，停表的读数是_____s．

三、作图题（共7分）
15．在如图中，物体A重3牛，请用力的图示法画出物体A静止时对水平面的压力F．
（________）

16．如图甲是地铁里的自动扶梯。在人踏入电梯开始不久，先随电梯一起往前匀速直线运动一段距离，然后电梯的台阶再缓缓升起，带动人一起往斜上方做匀速直线运动。请在乙图中分别画出人在这两个阶段的受力示意图。
（______）

17．为了安全用电，请将独立工作的电灯和插座接到家庭电路。
（_____）

四、实验题（本大题共5小题，共20分）
18．小陈同学在老师的指导下完成了以下实验：

①用弹簧测力计测出一个带盖子的空玻璃瓶的重力，如图甲所示；
②用手拿着这个盖紧瓶盖的空玻璃瓶浸没在水中，放手后发现玻璃瓶上浮；
③将一个铁块装入玻璃瓶并盖紧盖子，放入水中放手后发现玻璃瓶下沉；
④取出玻璃瓶并擦干瓶上的水，挂在弹簧测力计上，保持玻璃瓶竖直，然后从图乙所示位置慢慢浸入水中，并根据实验数据绘制了弹簧测力计的示数F与玻璃瓶下表面浸入水中深度h的关系图象如图丙所示．
（1）装有铁块的玻璃瓶全部浸没在水中时受到的浮力是_____N．
（2）BC段说明物体受到的浮力大小与浸没的深度_____（选填“有关”、“无关）．
（1）在第②操作步骤中空玻璃瓶浸没在水中时受到的浮力为_____N．
（4）小陈认真分析以上实验数据和现象后发现，物体的沉浮与物体的重力和所受浮力有关，其中上浮的条件是_____．
（5）若圆柱形容器的底面积为100cm2，在乙图中，当玻璃瓶浸没后，水又对容器底的压强增加了_____Pa．
（6）细心的小陈同学发现玻璃瓶上还标有100ml的字样，于是在装有铁块的玻璃瓶内装满水并盖上瓶盖，再用弹簧测力计测出总重力，如图丁所示，此时弹簧测力计示数为1.1N，根据以上数据他算出了铁块的密度为_____kg/m1．
19．在测定额定电压为“2.5V”小灯泡电功率的分组实验中：

（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（________）
（2）小明闭合开关后，发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是________．排除故障后，移动滑片使小灯泡正常发光，此时电流表数如图乙所示，则小灯泡额定功率为________ W。
（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如表），你认为这样处理数据是________（合理/不合理）的，理由：_______。
实验序号
电压U/V
电流I/A
功率P/W
平均功率P/W
①
2.5
0.29
0.725
0.71
②
2.5
0.28
0.70
②
2.5
0.28
0.70
（4）完成上述实验后，小华又重新设计了如图丙所示电路，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1．请根据以下实验步骤写出小灯泡的额定功率表达式（已知电源电压U不变）。
①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1；
②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，调节滑动变阻器R1的滑片，使电流表示数为I1；再将滑动变阻器R2的滑片调到最左端，读出电流表的示数为I2；
则小灯泡的额定功率表达式为P额= _________ 。（用字母表示）
20．利用图甲所示器材测量小灯泡的额定功率，其中小灯泡标有“3.8 V”字样，电源电压恒定不变．

（1）请你用笔画线代替导线，将图甲中的实物电路连接完整，要求滑动变阻器的滑片P向左滑动时小灯泡变亮．
（________）
（2）闭合开关前，滑片P应移到_______（选填“A”或“B”）端，目的是为了保护电路．
（3）实验时，要使小灯泡正常发光，应移动滑片P使电压表示数为_______V．当小灯泡正常发光时，电流表示数如图乙所示，则灯泡的额定功率为_______W．
（4）现利用图甲部分器材和上述（3）步骤中的数据，测量一个定值电阻R的阻值，设计了如图丙和丁所示的电路图．其中能粗略测出R阻值的电路图是_______（选填“只有丙”、“只有丁”或“丙和丁”）．
21．小明利用如图所示的装置测量本地大气压的大小，其中弹簧测力计和2mL注射器的自重可忽略不计，活塞与针筒之间气密性很好，但摩擦较大．他进行了如下实验．
拔去橡皮帽，将活塞推至底端，当绳端钩码加至2N时，针筒恰由静止开始向右移动，此时弹簧测力计示数为1.5N，则活塞与针筒间的摩擦力为_____N；图中定滑轮的作用是_____．他重新将活塞推至底端，用橡皮帽密封小孔．继续加钩码，当弹簧测力计示数为5.6N时，针筒开始向右移动，又测得针筒全部刻度的总长度为4cm，则本地大气压强的测量值约为_____Pa．小明发现将活塞推至底端时，注射器前端小孔内的气体无法排尽，这将使得大气压的测量值_____（选填“偏大”、“偏小”或“不变”）．
22．小明同学喝牛奶时想知道牛奶的密度，于是他进行如下实验：
（3）①把天平放在水平桌面上，将游码移到标尺左端的___________处，发现指针指向分度盘右侧，此时他应向_____________（填“左”或“右”）端调节平衡螺母，使指针指在分度盘的中线处．
②用天平称出玻璃杯的质量m3
③将适量牛奶倒入杯中；
④用天平称出牛奶和玻璃杯总质量m3；
⑤将杯中牛奶倒入量筒中，测出牛奶的体积
⑥计算牛奶的密度ρ=（m3−m3）/v．
此次实验操作测得的牛奶的密度值偏_______（选填“大”或“小”）原因是______________________．
（3）另一组的小华也在做相同的实验，但是实验时小华不小心将量筒打碎了，老师说只用天平也能测量出牛奶的密度，小华同学很聪明，喜欢动脑筋,他思考了一下,在没有量筒，只有天平、足量的水（已知水的密度为ρ水）、杯子和笔的情况下，也测出牛奶的密度．请将他的实验步骤补充完整．
①用天平称出空杯子的质量m3．
②往杯中倒入适量的水，在水面处对杯子作标记，用天平称出杯和水的总质量m3．
③将水倒掉并擦干杯子，再向杯中倒牛奶至___________，用天平称出牛奶和杯总质量m3．
④根据以上测量的物理量写出牛奶密度表达式：ρ牛奶=__________________．
五、计算题（本大题共2小题，共13分）
23．如图所示，平底茶壶的质量是400g，底面积是40cm2，内盛0.8L的水，放置在面积为1m2的水平桌面中央，试求：
水对茶壶底部的压力；茶壶对水平桌面的压强。
24．2016 年 5 月，中国首批电气新能源公交汽车在常州使用。它既可以用充电桩充电，也可以用车辆顶部的太阳能电池板为车辆辅助充电，还可以使用天然气。当蓄电池电力储存不够时，就用燃气发动机为汽车提供动力。太阳能电池板每天能向蓄电池充入 10kW·h～20kW·h 的电能。已知蓄电池消耗的电能有 90%转化为汽车前进所做的功，天然气完全燃烧产生的内能有 30%转化为汽车前进所做的功，天然气热值为4.5×107J/kg，该车行驶时受到的阻力为 3.6×103N。 当车辆以 72km/h 匀速行驶时，牵引力的功率为多少？ 太阳能电池板提供的电能每天最少能让汽车匀速行驶多少距离？ 若汽车使用太阳能电池板提供的电能，则每天最多可以节约天然气的质量为多少？
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，然后回答文中的问题本文或许有你没学过的概念，但不影响你作答
梅溪湖国际文化艺术中心的声光世界

历经6年匠心打磨，世界最大的芙蓉花建筑长沙梅溪湖国际文化艺术中心大剧院于2017 年8 月31日首次对外开放。该剧院以3 朵芙蓉花为造型，呈现西方建筑艺术的大气风格，不论是从哪个角度看都能感受到它独特的美。
大剧院拥有1800 个座位，主舞台采用国际一流设备，能够进行100 多种场景转换，按照声学原理建造：舞台音响通过功放室、调音室进行音乐播放，低音的豪迈奔放，高音的高山流水能给观众带来新的视听感受； 舞台同时配置“反声罩”一一种专业音乐厅不可或缺的建筑声学结构，音乐会演奏时，各种乐器的多声部如果经过扩音设备放大后，容易发生细戳的变化从而影响演奏者的判断，而反声罩能够充分利用有限的自然声能，避免声音失真，让现众能赏到原汁原味的頂級音乐会，在这种场合下看演出，要保持绝对的安静，表演过程中，掌声则被视为“大不道”。
在大剧院前厅可见墙项合一的装饰效策，墙面和顶规上用水波纹装饰残条，就好像新叠纸一样让人耳日一行，内眼看不到LED灯具，只看到流动的光带像层层波浪，让人产生无限的逛想，进入艺术的梦境。这样的灯光效果还有一个特别飘逸的名称“流动的星空”，为了营造星空效果，所有灯具隐藏到建筑的流线内，与建筑融为一体。舞台则采用先进的灯光控制，以做到投射各种色光、精确追光、多方位补光。
梅溪湖国际文化艺术中心作为全国领先、国际一流的国际文化艺术中心，既填补了全市和全省高端文化艺
术平台的空白，也让长沙少市民在家门口就能欣赏高国际顶尖的高雅文化艺术。
文中提到“低音的豪迈奔放”和“高音的高山流水”，“低音”和“高音”指的是______选填“音调”“响度”或“音色”
“反声罩”的利用说明了声音在传播过程中能______；
装饰用的LED灯能隐藏在“折叠纸”一样的墙面线条内持久工作，试指出此处这样用LED灯的好处之一：______
26．如图是一款冬夏两用风机的工作原理图，工作时可以吹出热风或冷风，其热风档的额定功率为616W．
当开关拨到图中位置“1”时，风机吹出的是________风； 若某次仅将该风机接入电路，风机正常工作并吹出冷风，观察到5min内规格为3000r/（kW•h）的电能表转了29转，则风机正常工作电流做功多少焦耳______？ 求电热丝的阻值．___
27．汽车是现代生活中不可缺少的代步工具。请回答下列问题：如图所示的汽车配件及用品中，属于有机合成材料的是（填字母）_______。
a. 钢铁外壳
b. 合成纤维材质的安全气囊
c. 橡胶轮胎
d. 羊毛座垫小明关于汽车的一些说法中正确的是_______（填字母）。
A．汽车轮胎与地面间的摩擦总是有害的
B．用乙醇汽油作燃料，能提高发动机的效率
C．轮胎橡胶的老化过程属于缓慢氧化
D．汽车在同一档位行驶，载重后速度变慢了，说明牵引力一定变小了该汽车以60km/h的速度在平直公路上匀速行驶10min后，消耗了1kg汽油（汽油完全燃烧放出的能量的40%转化为牵引力做功，汽油的热值为4.6×107J/kg），则汽车受到的牵引力为_______N。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A．滑下滑梯过程是摩擦生热，该过程中消耗了机械能，产生了内能，故是将机械能转化为内能的过程，故A不符合题意；
B、D．弯折铁丝过程、压缩点火都是通过做功改变内能，是将机械能转化为内能的过程，故B、D不符合题意；
C．内燃机做功冲程过程是消耗内能，产生机械能，故是将内能转化为机械能的过程，故C符合题意．
2、A
【解析】
1）流体压强与流速的关系，在气体中流速越大的位置，压强越小．
（2）液体的沸点随气压的增大而增大；
（3）托里拆利实验最早测出了大气压的值；马德堡半球实验证明了大气压的存在；
（4）减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强．
【详解】
A. 流体中流速越大的地方压强越小，飞机的升力就是由此产生的，故A正确；
B. 沸点随气压的升高而升高，降低而降低，故随着大气压的减小,水的沸点会降低，故B错误；
C. 马德堡半球实验有力的说明了大气压的存在，托里拆利实验测出了大气压的值，故C错误；
D. 载重货车的车轮越多，受力面积越大，在压力一定时,对地面的压强越小，故D错误；
故选A．
注意流体压强与流速关系的应用，是飞机产生升力的原因，牢记流速大的地方压强小的规律，中考中也是常出现的题目类型，且要能用此特点解释生活中的相关现象．
3、D
【解析】
在清澈的水池边的人看到池底变浅了，是因为池底的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了，故选D．
4、C
【解析】
根据题意可知，滑动变阻器与灯泡串联，电压表测变阻器两端的电压，电流表测电路中的电流，如下图所示：
当电压表的示数为5V时，电路中的电流为0.3A，
由图象得出此时灯泡两端的电压UL=1V，因串联电路中总电压等于各分电压之和，所以，电源的电压： U=U滑+UL=5V+1V=6V，故A错误；
由I=可得，滑动变阻器的最大阻值：R滑=，故D错误；
灯泡的最大功率，滑动变阻器移至右端为0，根据图像Pmax=0.5A×6V=3W，故B选项错误；
所以整个电路的最小功率， Pmin=UI=6V×0.3A=1.8W，故C正确；
根据题意，先画出电路图，在提取电路图与图像的有用信息计算其他物理量，本题考查了串联电路电流特点与串联分压的特点，应熟练掌握，并且提高从图像中获取关键信息的能力．
5、B
【解析】
A．人手作用在桨上的力，它的反作用力应该是桨作用给人手的，这两个力都不是直接使船前进的力，不合题意；
B．水作用于桨上的力，推动了桨，进而推动了船，因此，这是使船前进的力，符合题意；
C．水并没有直接作用于船体，推动船体前进，而是将力作用在桨上，不合题意；
D．桨作用于水上的力方向是向后的，并不是使船前进的力，不合题意．
6、B
【解析】
实心球从最高点到落地点的过程中，质量不变，速度增大，高度降低，所以动能变大，重力势能变小，重力势能转化为动能．故B正确．
7、C
【解析】
①苹果漂浮，浮力等于自身的重，即F1=G1；
而梨子沉底，说明浮力小于自身的重，即F1<G1；
若m1>m1，即G1>G1，则苹果的浮力一定大于梨子的浮力，即F1一定大于F1，故①错误；
②根据①的分析可知，若m1=m1，即G1=G1，则F1一定大于F1，故②正确；
③若V1=V1，因为苹果有部分跳出水面，所以水面下的部分小，根据知苹果受到的浮力小，即F1一定小于F1，故③正确；
④若V1>V1，又因为苹果有部分跳出水面，所以不能比较两者排开水的体积大小，则不能比较浮力的大小，故④错误；
故C正确．
点睛：本题体现了求浮力的两个最常用的方法，即一是根据浮沉条件判断浮力，二是根据阿基米德原理判断浮力，注意练习，熟练掌握．

二、填空题（本大题7小题，共21分）
8、176 用电高峰，电路中并联的用电器增多，则并联电路的电阻变小，输电线上电流增大，根据欧姆定律U=IR，输电线上分担的电压变大，因总电压不变所以加在用电器两端的电压变小。
【解析】
根据题意知道，小明使用的是“220V 25W”的台灯，由 知道，台灯的电阻是：=1936Ω；
小明家的电能表中标有“3000r/kW·h”字样，说明表示电能表每转1r，电路中消耗 kW·h的电能；所以，当转了10r时，消耗的电能是：W=10× kW·h= kW·h=1.2×104 J；
又因为t=12. 5min=750s，所以台灯的实际功率是： =16W，由 知道，小明家此时的实际电压是： ==176V。
用电高峰实际电压低的原因是：用电高峰时，电路中并联的用电器增多，使并联电路的总电阻变小，输电线上电流增大，由欧姆定律U=IR知道，输电线上分担的电压变大，由于总电压不变，所以加在用电器两端的电压变小。
9、5.8 竖直向上 下沉
【解析】
(1)圆柱体受到的浮力：F浮＝20.5N−14.7N＝5.8N；浮力的方向是竖直向上的．(2)G物＝8N>F浮，所以放手后，这个物块将下沉．
（1）物体浸在液体（或气体）中，物体将受到的液体（或气体）对它产生的压力，求出合力，即受到的浮力，从而得出浮力产生的原因是液体（或气体）对物体上下表面的压力差；浮力的方向是竖直向上的．（2）根据浮力和重力的大小关系，判断物块最后的状态．
10、2 自己
【解析】
试题分析：s=5km=5000m，t=41min40s=2500s，他全程的平均速度是：；
在选择参照物后，观察被研究的物体与参照物之间是否有位置的变化，如果有位置变化，则说明物体在运动；李明同学在比赛中向前运动，则路灯相对于李明同学位置不断后退，所以他选择的参照物是他自己。
考点：变速运动与平均速度 参照物及其选择
11、形状 不变 变小
【解析】
运动员用力压凹排球，排球的形状发生改变，表明力可以改变物体的形状；物体惯性大小只与质量有关，排球在下落过程中，质量不变，所以它的惯性不变；同一物体重力势能与高度有关，高度越高重力势能越大，排球下落过程中高度降低，所以重力势能变小。
12、等于 不变
【解析】
根据的物体浮沉条件可知，茶叶漂浮在水面，是因为茶叶受到的浮力等于重力；
茶杯对桌面的压力等于茶杯、水和茶叶的总重力，所以不考虑水的蒸发，茶杯对桌面的压力不变．
13、1：1
【解析】
圆柱体分别竖直放在不同液体中，各有少部分体积露出液面，说明圆柱体在不同液体中均处于漂浮状态，所受浮力相等，
由F浮＝F向上﹣F向下可知，圆柱体下表面受到的液体向上的压力F1＝F2，
由p＝可知，压力F和受力面积S均相等，圆柱体下表面所受液体压强相等，即压强之比为1：1.
14、3.50 184.4s
【解析】
由图甲可知，刻度尺的分度值是1mm，被测木块所对刻度尺的起始刻度值为0.00cm，终了刻度值为3.50cm，所以木块的长度为3.50cm；由图乙中停表所示停表可知，停表的分针示数为3min，秒针示数为4.4s，故停表的示数是3min4.4s＝184.4s。

三、作图题（共7分）
15、
【解析】
物体A静止在水平面上，其对水平面的压力的大小等于重力大小，为3N，方向垂直于接触面向下，作用点在接触面上；选取标度为1N，过压力的作用点沿垂直于接触面向下的方向画一条有向线段，使线段长度为标度的3倍，如下图所示：

16、
【解析】
两个阶段电梯做匀速运动，人处于平衡状态，人受到的合力为零，则人只受重力，支持力，不受摩擦力；分别过人的重心竖直向上画出支持力和竖直向下画出重力，并标出符号，如图所示：

17、
【解析】
（1）对于电灯接线的基本要求是：“火线零线并排走，零线直接进灯口，火线接在开关上，通过开关进灯头”。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【详解】
（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：

四、实验题（本大题共5小题，共20分）
18、1.6 无关 1.6 F浮＞G 160 8×101
【解析】
（1）分析图象，由根据F浮＝G﹣F求浮力大小；
（2）根据图象分析，浸没后浮力不变；
（1）根据浮力大小的影响因素分析解答；
（4）根据浮沉条件解答；
（5）由阿基米德原理计算瓶子浸入水中体积，从而得出液面上升的高度，可计算压强的增加量；
（6）由图甲知，瓶子重力，从而计算铁块重力，计算出瓶中加入水的重力，由密度公式可得加入水的体积，从而得到铁块体积，由密度公式计算铁块的密度大小．
【详解】
（1）分析图象知，当瓶子浸入深度为0时，弹簧测力计示数为瓶子和铁块的总重力，即G=2.2N；当瓶子浸入深度达到6cm后弹簧测力计不再减小，说明瓶子浸没在水中，示数为0.6N，浮力：；
（2）从BC段瓶子受到的弹簧测力计拉力不变可知，瓶子受到的浮力不变，说明物体受到的浮力大小与浸没的深度无关；
（1）浮力的大小与液体密度和物体浸入液体的体积有关，空玻璃瓶浸没在水中与装有铁块的瓶子浸没在水中时浸入水中体积相等，所以受到的浮力相等，都为1.6N；
（4）当浮力大于重力时，物体上浮，即物体上浮的条件F浮＞G；
（5）由阿基米德原理可得，当玻璃瓶浸没后，瓶子排开水中体积：
，
容器中水面上升体积与V排相等，即：，所以容器中水面上升高度：
，
所以水又对容器底的压强增加了：
；
（6）由图甲知，空瓶的重力1.4N，瓶子和铁块的总重力2.2N，铁块重力：
，
由题知，图丁中弹簧测力计示数，即瓶子、水和铁块的总重力：G总=1.1N，所以装入水的重力：，
装入水的体积：，
则铁块的体积：，
所以铁块密度：．
19、见解析 灯泡短路 0.75 合理 小华三次均测量了灯泡额定功率
【解析】
（1）滑动变阻器应“一上一下”接线，图中已经接了右下端接线柱，所以将滑动变阻器C接线柱与灯泡右端接线柱连接；电压表测灯泡电压，且灯泡额定电压为2.5V，所以应使用小量程，将电压表“3”接线柱与灯泡右端接线柱连接。如图：

（2）开关闭合后，电流表有示数，说明电路是通的，但灯泡不亮，且测量灯泡的电压表无示数，则说明电流绕过灯泡了，即故障是小灯泡短路了；由甲图可知，电流表使用小量程，分度值为0.02A，所以乙图电流表示数为0.3A，则小灯泡额定功率为P=UI= 2.5V×0.3A=0.75W。
（3）本次实验目的是测量小灯泡的额定功率，所以表格中每次测出的功率都是在小灯泡额定电压下的。所以小华算出了小灯泡额定电压下的平均功率是合理的。如果测出的小灯泡功率是在不同电压下的，则算出功率的平均值是没有意义的。
（4）只闭合开关S1，灯泡与R2串联，移动滑动变阻器R2的滑片，使电流表示数为I1；再只闭合开关S2，R1与R2串联，保持滑动变阻器R2的滑片位置不变，调节滑动变阻器R1的滑片，使电流表示数也为I1。则R1接入电路的电阻与灯泡正常发光时的电阻相等。只闭合开关S2，将滑动变阻器R2的滑片调到最左端，此时电路中只有R1，电流表的示数为I2，则R1接入电路的电阻为R1=，则灯泡正常发光时的电阻R= R1=。则灯泡额定功率为P==。
20、 B 3.8V 1.14W 只有丙
【解析】
(1)测小灯泡功率的实验中，滑动变阻器应串联入电路中，题中要求滑动变阻器的滑片P向右左端移动时小灯泡变亮，所以此时应将接线柱A接入电路中；电压表与灯泡并联测其电压，灯泡额定电压3.8V，所以电压表使用0∼15V量程，如图所示：

(2)为了保护电路，滑片应置于最大阻值处，所以变阻器的滑片P应移到B端；
(3)当电压表示数等于灯泡额定电压3.8V时，灯泡正常发光；由图乙所示电流表可知，其量程为0∼0.6A，分度值为0.02A，示数为0.3A，灯泡的额定功率：=3.8V×0.3A=1.14W；
(4)图丙，闭合S1、断开S2，调节滑动变阻器的滑片P，使电流表的示数为I额，此时灯泡两端的电压为U额；保持变阻器的滑片位置不动，断开S1，闭合S2，测得R与L的总电流I，根据并联电路的电流规律可知,通过电阻的电流为：I′=I−I额，电阻R的表达式：；图丁，能测出流过R的电流，不能测出R两端的电压，故不能测出R阻值，因此能粗略测出R阻值的电路图是丙．
21、1.5N 改变力的方向 1.12×105 偏小
【解析】
(1)该实验中以针筒为研究对象，当注射器中的活塞开始滑动时，利用二力平衡原理来测出大气对活塞的压力，所以拔去橡皮帽，将活塞推至底端，当绳端钩码加至2N时，针筒恰由静止开始向右移动，此时弹簧测力计示数为1.5N，则活塞与针筒间的摩擦力为1.5N， 图中定滑轮的作用是改变力的方向；
(2)注射器是一个圆柱体形状,因此,应量出其刻度部分的长度,再读出空积V,得出活塞的面积S===0.5cm2，将测量结果代入压强公式得：p===1.12×105Pa，
当注射器气体无法排尽时，拉力F的值会减小，所以所测大气压值会偏小。
22、3刻度处 左 大 把牛奶倒出后，玻璃杯内会沾有少量牛奶，牛奶体积偏小，测得的牛奶的密度偏大 标记处
【解析】
（3）①天平的调节原则：把天平放在水平桌面上，将游码移到标尺左端的零刻度处，发现指针右偏，所以左调；
因玻璃杯壁粘牛奶,在将牛奶倒入量筒中时,不能全部倒入,致使测得体积偏小,根据公式ρ=可知，质量不变，体积变小，计算出的牛奶密度偏大；
（3）在空烧杯中倒入相同体积的水和被测液体进行测量：
①用天平称出空杯子的质量m3.
②往杯中倒入适量的水,在水面处对杯子作标记,用天平称出杯和水的总质量ml.
水的质量是：m水=m3−m3，水的体积：V==.
③将水倒掉并擦干杯子,再向杯中倒牛奶至标记处,用天平称出牛奶和杯的总质量m3.
液体的质量是：m=m3−m3，因为烧杯内水的体积和液体的体积相等，
所以液体的体积也为V=.
④根据以上测量的物理量写出牛奶密度表达式：ρ牛奶==ρ水.

五、计算题（本大题共2小题，共13分）
23、（1）4.8N；（2）
【解析】
（1）根据题意知道，水深是：h=12cm=0.12m，
所以，水对壶底的压强是：p水=ρ水gh=1.0×103 kg/m3 ×10N/kg×0.12m=1200Pa，
壶的底面积是：S=40cm2 =40×10-4 m2，
故水对茶壶底的压力是：F1 =p水S=1200Pa×40×10-4 m2 =4.8N；
（2）茶壶的重力是：G壶=m壶 g=0.4kg×10N/kg=4N，
水的重力是：G水=m水g=0.8L×1×103kg/m3×10N/kg=8N，
茶壶对水平桌面的压力F2 =G水 +G壶 =8N+4N=12N，
茶壶对水平桌面的压强是：
24、（1）3.3×104W （3）9000m （1）4.8kg
【解析】试题分析：（1）汽车的速度v=33km/h=30m/s，匀速行驶时牵引力等于阻力F=f=1．6×101N，所以牵引力的功率为P=Fv=1．6×101N×30m/s=3．3×104W；（3）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，汽车获得的机械能：W机械=W电×90%=1．6×103J×90%=1．34×103J，汽车行驶的最小距离：s=W机械/F=1．34×103J/1．6×101N=9000m；（1）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，W电×90%=Q天然气×10%，代入数据：1．6×103J×90%=Q天然气×10%，解得Q天然气=3．16×108J，故每天最多可以节约天然气的质量为m=Q天然气/q=3．16×108J/4．5×103J/kg=4．8kg。
【考点定位】功和功率；机械运动；新能源

六、综合能力题（本大题共3小题，共18分）
25、音调 发生反射 节能
【解析】
音调是指声音的高低，所以文中提到“低音的豪迈奔放”和“高音的高山流水”，“低音”和“高音”指的是音调；（2）“反声罩”的利用说明了声音在传播过程中能发生反射；（3）LED灯的好处节能。
26、热 略 略
【解析】
（1）当开关拨至图中位置“1”时，电动机和电阻丝并联连接，同时工作，因此风机吹出的是热风；
（2）电能表转过29转消耗的电能：W=29/3000kW•h=29/3000×3.6×106 J=3.48×104 J；
风机的功率：P凉风=W/t=29/3000kW•h5/60h=0.116kW=116W，
（3）因电路中的总功率等于各用电器功率之和，所以，电热丝的功率：
PR =P热风-P凉风=616W-116W=500W，由P=U2/R得电热丝的阻值：R=U2/PR=(220V)2/500W=96.8Ω
27、（1）bc；（2）C；（3）1
【解析】
试题分析：（1）材料分为金属材料、硅酸盐材料、有机高分子材料（即合成有机高分子材料、天然有机高分子材料）进行分析；
（2）逐个分析选择项中的情景，利用对应的物理与化学知识确定选择项的正误，从而可以得到答案；
（3）先根据Q放=mq求汽油完全燃烧放出的热量，又知道汽油完全燃烧放出的能量的40%转化为牵引力做功，
根据s=vt求出汽车通过的路程，最后根据W=Fs的变形公式F=求出汽车受到的牵引力．
解：
（1）a、钢铁外壳属于金属材料，不符合题意；
bc、合成纤维材质的安全气囊和橡胶轮胎属于合成有机高分子材料（简称合成材料），符合题意；
d、羊毛坐垫属于天然有机高分子材料，不符合题意；
故选：bc．
（2）A、汽车轮胎与地面间的摩擦在很多情况下是有益的，如：主动轮与地面间的摩擦是汽车前进的动力；前轮与地面的摩擦力可以改变汽车前进的方向，故A错误；
B、乙醇属可再生能源，由于燃烧产物是水与二氧化碳，使用其作燃料能有效地缓解环境污染，并不能能提高发动机的效率，故B错误；
C、橡胶老化属于氧化反应，但是反应比较缓慢，属于缓慢氧化，故C正确；
D、汽车在同一档位行驶，输出功率不变，根据P=Fv可知，载重后速度变慢了，说明牵引力变大了，故D错误．
故选：C．
（3）1kg汽油完全燃烧放出的热量：
Q放=mq=1kg×4.6×107J/kg=4.6×107J；
由题意知，汽车发动机牵引力做的功：
W有=Q放×40%=4.6×l07J×40%=1.84×107J，
行驶时间t=10min=h，
由v=得，汽车通过的路程：
s=vt=60km/h×h=10km=1×104m，
由W有=Fs得，汽车受到的牵引力：
F===1N，
故答案为：（1）bc；（2）C；（3）1．
