2025年石家庄市初三下学期网络教学训练题（二）物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1． “共享单车”是互联网、智能手机、GPS定位系统和单车的资源整合，关于“共享单车”，下列说法正确的是
A．单车手把上的花纹是为了减小摩擦
B．单车坐垫设计为较宽，目的是为了增大压强
C．以行驶单车为参照物，路边的房屋是静止的
D．使用前用手机扫码，将信息通过电磁波传递到共享平台信息处理中心
2．某用电器正常工作时通过的电流大约为4 A，该用电器可能是 （ ）
A．手机 B．节能灯 C．遥控器 D．电饭锅
3．如图甲所示，烧杯里盛有6℃的水，小球在水中恰好悬浮．经研究发现，水的密度随温度的变化如图乙所示．现在烧杯四周放上大量的冰块，在烧杯内水的温度下降到0℃的过程中，假设小球的体积始终不变，关于小球的浮沉情况判断正确的是（ ）

A．先下沉然后上浮 B．浮力变小，一直下沉
C．先上浮然后下沉 D．浮力变大，一直上浮
4．如图所示电路，闭合开关后，将滑动变阻器滑片P由a端向b端滑动的过程中，图中电压表和电流表的示数变化正确的是

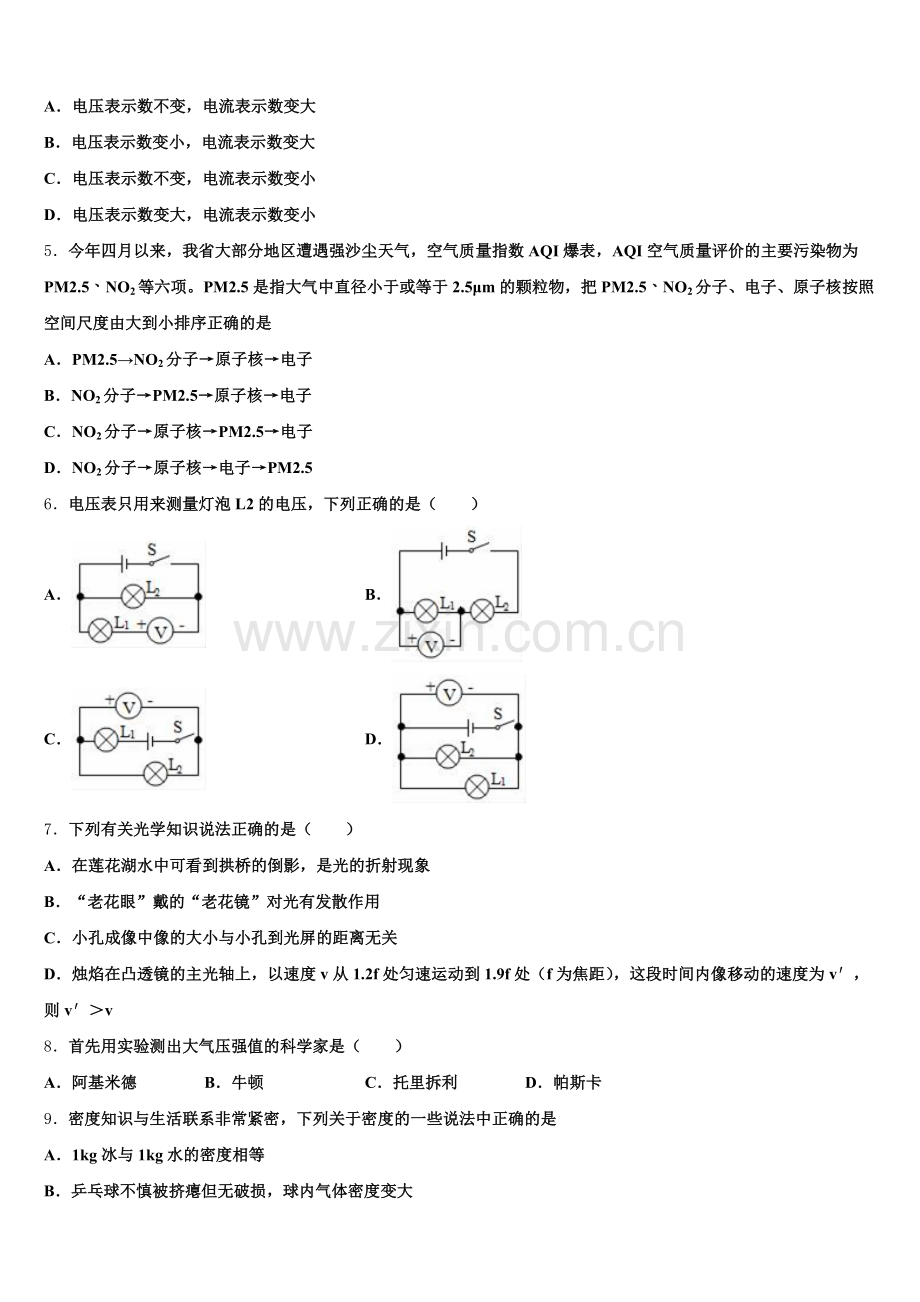

A．电压表示数不变，电流表示数变大
B．电压表示数变小，电流表示数变大
C．电压表示数不变，电流表示数变小
D．电压表示数变大，电流表示数变小
5．今年四月以来，我省大部分地区遭遇强沙尘天气，空气质量指数AQI爆表，AQI空气质量评价的主要污染物为PM2.5、NO2等六项。PM2.5是指大气中直径小于或等于2.5μm的颗粒物，把PM2.5、NO2分子、电子、原子核按照空间尺度由大到小排序正确的是
A．PM2.5→NO2分子→原子核→电子
B．NO2分子→PM2.5→原子核→电子
C．NO2分子→原子核→PM2.5→电子
D．NO2分子→原子核→电子→PM2.5
6．电压表只用来测量灯泡L2的电压，下列正确的是（　　）
A． B．
C． D．
7．下列有关光学知识说法正确的是（　　）
A．在莲花湖水中可看到拱桥的倒影，是光的折射现象
B．“老花眼”戴的“老花镜”对光有发散作用
C．小孔成像中像的大小与小孔到光屏的距离无关
D．烛焰在凸透镜的主光轴上，以速度v从1.2f处匀速运动到1.9f处（f为焦距），这段时间内像移动的速度为v′，则v′＞v
8．首先用实验测出大气压强值的科学家是（　　）
A．阿基米德 B．牛顿 C．托里拆利 D．帕斯卡
9．密度知识与生活联系非常紧密，下列关于密度的一些说法中正确的是
A．1kg冰与1kg水的密度相等
B．乒乓球不慎被挤瘪但无破损，球内气体密度变大
C．为减轻质量，比赛用自行车采用强度高、密度大的材料制造
D．冬季湖面结冰，湖水按温度不同分层排列，4℃水密度最小位于最上层
10．如图所示，马蹄形磁体水平放置，导线ab与灵敏电流计组成闭合电路、下列操作能使电流计发生偏转的是（　　）

A．导线ab静止不动
B．导线ab水平向左运动
C．导线ab在竖直方向运动
D．马蹄形磁体竖直向上运动
二、多选题（本大题共3小题，共12分）
11．如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V 3W”和“6V 6W”的字样，滑动变阻器的阻值变化范围为0~12Ω，当S1、S2、S3都闭合，滑动变阻器的滑片滑到端时，两灯都正常发光.不考虑温度对灯泡电阻的影响，则（ ）

A．电源电压为6V
B．两灯都正常发光时电流表的示数为1.5A
C．整个电路的最小功率2.25W
D．整个电路的最大功率9W
12．在探究凸透镜成规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像，下列说法正确的是（ ）

A．凸透镜的焦距可能是8cm
B．图中凸透镜成像的特点应用在了照相机上
C．保持透镜和光屏位置不同，移动蜡烛，烛焰仍可在光屏上成清晰的像
D．保持蜡烛和光屏位置不动，移动凸透镜，光屏上能成放大清晰的烛焰像
13．如图所示是一位运动员在参加跳板跳水比赛时的分解动作，依次是压板、跳起、腾空，这几个动作之后还有下落和入水．下列判断正确的是

A．压板时跳板向下弯曲，说明力能改变物体的形状
B．跳板前端被压到最低时，它的弹性势能最大
C．运动员在空中向上运动，是动能转化为重力势能
D．运动员下落和入水过程中，机械能总量保持不变
三、填空题（本大题共5小题，共10分）
14．在电视剧《三国》中，有这样一个情景：一群士兵用力拉动一个抛石车，会将石块抛向敌方阵营．其简单结构如图所示．由图可知它是一个_____杠杆．要把石块抛出去，图中作用在A点的力沿_____方向最小（填a、b或c）．若OA：OB＝1：6，石头重400N，则A点至少要用_____N的力，才能将石头抛出．

15．小明在家探究鸡蛋受到的浮力大小与哪些因素有关，如图所示，鸡蛋浸没在水中时，所受到的浮力为 ________ N；如果直接将该鸡蛋投入水中，该鸡蛋将________（填“上浮”、“悬浮”或“下沉”）；若鸡蛋上表面距离水面10cm，则鸡蛋上表面受到水的压强是________ Pa（g=10N/kg）．

16．中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界．用热水泡茶时，茶杯温度会升高，其内能是通过_____的方式改变的：茶水散发出清香，这是_____现象．
17．如图所示电路，电源电压不变，R1为定值电阻，R为滑动变阻器。当开关闭合后，滑片P向左移动时，电压表V1的示数_____________，电压表V2的示数与电流表A的示数之比_____________（选填“变大”“变小”或“不变”）。

18．甲、乙两个完全相同的容器中，分别盛有两种不同的液体，液体的质量相同、深度相同，都放在水平桌面上，如图所示．则液体对甲、乙两容器底部的压强p甲___p乙，甲、乙容器对水平桌面的压强p甲′___p乙′．

四、计算题（本大题共3小题，共29分）
19．某中学学生在研究性学习活动中，几名同学对家用微波炉的实际功率和加热效率进行了研究，如表所示为记录的相关内容．用微波炉给水加热2min．求：
主要器材
微波炉
电能表
相关资料
额定电压220V
频率50Hz
220V 10（20）A
50Hz 600revs/kW·h
活动记录
①取体积为0.5L的水，测得水的初温为20℃
②关闭家中其它用电器，只将该微波炉接入电路中，让其单独工作
③用微波炉给水加热2min后，水的温度达到60℃
④测得电能表的转盘在1min内转了12转
（1）水吸收的热量；
（2）微波炉的实际功率；
（3）微波炉的加热效率．（结果用百分数表示，保留一位小数）
20．如图所示是某工地上一台塔式起重机吊臂上的滑轮组，它在60s内将重为9.0×103N的重物匀速吊起10m，作用在绳端的拉力为4.0×103N，请计算：
滑轮组做的有用功和额外功；绳端拉力的功率；滑轮组的机械效率．
21．如图所示，用一根细绳竖直向上拉着一个重为G的物体，该物体没有离开水平地面且保持静止状态．

（1）如甲图所示，已知细绳对物体的拉力的大小为，如果，请推导并证明物体对地面的压力；
（2）如图乙所示，将细绳竖直系在质量不计的杠杆A端，O为杠杆的支点，已知，如果物体重量为50N，要使地面对物体的支持力为10N，则应在杠杆B端竖直向下施加多大的拉力才能使杠杆保持水平平衡？
五、作图题（本大题共2小题，共4分）
22．如图所示，OB为一束光线在水面的反射光线，O为入射点．请画出入射光线和其进入水中的折射光线．
（______）

23．画出图中与入射光线对应的反射光线和大致的折射光线；

六、实验探究题（本大题共3小题，共15分）
24．小明用下列器材探究小灯泡亮度与实际功率的关系．其中的小灯泡上标有“2.5V”字样．

（1）请你用笔划线代替导线，在图甲中将电路连接完整．
（_____）
（2）小明连接好电路后闭合开关时，发现电压表指针反偏，原因是_____．
（3）小明改正了连接错误后继续实验．移动滑动变阻器的滑片，看到电压表和电流表的示数如图乙、丙所示，此时小灯泡消耗的实际功率为_____W．通过多次实验小明得出：小灯泡越亮它的实际功率越_____．
25．小明同学在海边游玩时拾到了一大一小两块的鹅卵石（鹅卵石吸水忽略不计）。
小明用天平和量筒测量小块鹅卵石的密度。小明进行了下列实验步骤：
①向量筒中倒进V1=38cm3的水；
②用调节好的天平测出鹅卵石的质量m；
③根据密度的公式，算出鹅卵石的密度ρ；
④将鹅卵石浸没在量筒内的水中，读出鹅卵石和水的总体积V2。
他采用正确的实验步骤顺序为______（填选项前的字母）。如图甲所示，小明在调节天平横梁平衡过程中的操作错误是________。小明纠正错误后，重新调节天平平衡并测量鹅卵石的质量，当天平平衡时右盘砝码和游码如图乙所示，由图丙可知鹅卵石的体积，通过计算鹅卵石的密度为______g/cm3。鹅卵石磨损后，它的密度将______（选填“变大”、“变小”或“不变”）。若小明在图丙中读数时视线俯视，所测得鹅卵石的密度将______（选填“偏大”、“偏小”或“不变”）。为测出无法放入量筒的大鹅卵石的密度，小明设计了如下步骤：

①先用天平测出鹅卵石的质量m；
②在烧杯中放入适量的水如丁图所示，用天平测出总质量m1；
③将鹅卵石浸没在烧杯的水中如图戊所示，并在水面处做一标记后，再将鹅卵石从水中取出；
④向烧杯中加水到标记处如己图所示，再用天平测出此时水和烧杯的总质量m2；
⑤设水的密度为ρ水，鹅卵石密度的表达式：ρ石＝_______。
⑥若步骤③中取出鹅卵石时会带走一些水，小明所测的鹅卵石密度______（选填“大于”、“小于”或“等于”）真实鹅卵石密度
26．小金同学做“测定小灯泡的电功率”实验，现有器材：电源（电压3伏、6伏、8伏三档）、电流表、电压表、标有“3.5伏”字样的待测小灯、滑动变阻器、电键及导线若干．他选择实验器材连接电路进行实验．先将滑动变阻器的滑片置于某一端，闭合电键后，两电表均有示数，但小灯泡的亮度偏暗．然后他再将滑片移到另一端时，发现小灯几乎不发光，此时电压表、电流表的示数如图所示．

① 根据题中的信息，判断出小金实验过程中存在两个问题：
问题一：_______；
问题二：_______．
② 小金经过思考后，纠正了错误重新实验．当滑动变阻器的滑片移动到中点位置时，观察到小灯泡正常发光，求小灯泡额定功率（写出计算过程）．________
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
A.单车手把上的花纹是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故A错误；
B.单车坐垫设计为较宽，目的是为了在压力一定时，通过增大受力面积来减小压强；故B错误；
C.以行驶的单车为参照物，路边的房屋与单车之间发生了位置变化，是运动的．故C错误；
D. 使用前用手机扫码，手机发射电磁波，通过电磁波把单车的位置信息传递给信息处理中心的，故D正确．
2、D
【解析】
由功率计算式P=UI得，该用电器的功率大约为P=220V×4A=880W，手机、节能灯、遥控器的功率都很小，一般家庭使用的电饭锅消耗的功率较大，故D选项符合题意．答案为D．
3、C
【解析】
由题意可知，当烧杯里盛有6℃的水时，小球在水中恰好悬浮，故小球的密度与水的密度相等；根据图象可知：4℃时水的密度最大，6℃时水的密度比0℃时水的密度大；因此当水的温度从6℃降到4℃时，由于水热胀冷缩，水的密度会增大，此时大于小球的密度，使小球上浮、向上运动；当水的温度从4℃降到0℃时，由于水热缩冷胀，水的密度会减小，最后小于小球的密度，使物体下沉、向下运动。
故选C．
4、C
【解析】
当滑动变阻器的滑片P由a端向b端滑动时，连入电路中电阻变大，从而使电路中的总电阻变大，电源电压不变，根据欧姆定律，电路中的总电流变小，即电流表示数变小．而电压表测量的是电源两端电压，故示数不变，故选C．
5、A
【解析】
M2.5是指大气中直径小于或等于2.5μm的颗粒物，空间尺度大于分子，分子是由原子构成的，原子是由位于中心的原子核和核外电子构成的，原子核包括质子和中子两部分。
【详解】
质子和中子构成原子核，电子和原子核构成原子，电子的空间尺度小于原子核的空间尺度，原子构成分子，分子构成物质，PM2.5是指大气中直径小于或等于2.5m的颗粒物的空间尺度大于分子，所以它们从大到小的顺序为：PM2.5→NO2分子→原子核→电子，故A正确。
故选A。
6、C
【解析】
电压表只用来测量灯泡L2的电压，电压表应只与L2并联，且电流从电压表的正接线柱流入，从负接线柱流出；
A、由图知，电压表与灯L1串联后再与灯L2并联，A不符合题意；
B、两灯泡串联，电压表测灯L1的电压；B不符合题意；
C、两灯泡串联，电压表只与L2并联，且电压表的正负接线柱连接正确，则电压表只测量灯泡L2的电压，故C符合题意；
D、两灯泡并联，因并联电路中各支路两端的电压相等，所以电压表也测量L1的电压，D不符合题意；
7、D
【解析】
A、拱桥的倒影，是平面镜成像，属于光的反射，故A错误；
B、老花眼（远视眼）是晶状体太薄，使像成在视网膜的后方；而凸透镜对光线有会聚作用，故远视眼要戴一个凸透镜来矫正，故B错误；
C、物体和小孔的距离不变，在一定范围内屏离小孔越远，像越大，因此小孔成像中像的大小与小孔到光屏的距离有关，故C错误；
D、因为当f＜u＜2f时，像距v＞2f，所以蜡烛在凸透镜的主光轴上，从1.2f匀速运动到1.9f（f为焦距）的过程中，由于像距移动的范围大，因此v′＞v，故D正确。
8、C
【解析】
托里拆利第一次通过实验测出来大气压值，这就是著名的托里拆利实验，所以，首先用实验测出大气压值的科学家是托里拆利，故选C．
9、B
【解析】
由于1kg冰与1kg水，质量相同，而冰的体积大，所以，冰的密度小，故A错误；当乒乓球不慎被挤瘪但无破损时，球内气体质量不变，而体积变小，所以，密度变大，故B正确；自行车的体积一定，若材料的密度小，则自行车的质量就小，所以，比赛用自行车，为减轻质量，采用的是强度高、密度小的材料制造，故C错误；水在4℃时，密度最大，在最底层，故D错误．
10、B
【解析】
产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线运动，本题图中可看出是闭合电路的一部分导体在磁场中了，本题就是判断是否做切割磁感线运动．磁感线方向是竖直向下的．
导体ab静止或在竖直方向上下运动，运动方向与磁感线方向平行，所以不会切割磁感线，不会产生感应电流．故选项AC不符合题意．
马蹄形磁体竖直向上运动，导体ab与磁体做相对运动，运动方向与磁感线方向平行，所以不会切割磁感线，不会产生感应电流．故选项D不符合题意．
导体ab在水平向左运动，运动方向与磁感线方向垂直，切割磁感线，产生感应电流．故B符合题意．

二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
由题文和电路图可知，本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，正确的判断电路的最大总功率和最小总功率是关键。根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和求出电路的最小总功率；当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率；
【详解】
A．当S1、S2、S3都闭合，滑动变阻器滑到a端时，灯泡L1和灯泡L2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，所以，电源电压：
U＝U1＝U2＝6V，
故A正确；
B．由P＝UI可得，两灯泡都正常发光时通过的电流分别为：
，
，
因并联电路中干路电流等于各支路电流之和，所以，两灯都正常发光时电流表的示数：
I＝I1+I2＝0.5A+1A＝1.5A，
故B正确；
C．由可得，两灯泡的电阻分别为：
，
，
当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小总功率：
，
故C错误。
D．当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以，整个电路的最大功率：
P大＝P1+P2＝3W+6W＝9W，
故D正确。
12、BD
【解析】
B．由图可知，此时的物距为30cm，物距大于像距，成的是倒立、缩小的实像，其应用是照相机，故B正确；
A．若凸透镜的焦距为8cm，由图可知物距u=30cm，大于2倍焦距，像距为20cm，像距位于1倍焦距和2倍焦距之间，不能满足要求，故A错误；
C．保持透镜和光屏位置不同，移动蜡烛，此时应移动光屏，烛焰才可能在光屏上成清晰的像，故C错误；
D．由图知，此时像距小于物距，所以在光屏上成倒立、缩小的实像．若将蜡烛和光屏互换位置，此时像距大于物距，根据光路的可逆性，此时应成倒立、放大的实像，故D正确；
13、ABC
【解析】
A、压板时跳板向下弯曲，跳板的形状发生了变化，说明力能改变物体的形状，故A正确；
B、跳板前端被压到最低时，跳板的弹性形变达到最大，因此具有的弹性势能最大，故B正确；
C、运动员上升过程中，质量不变，速度减小，动能减小；高度增大，重力势能增大，所以该过程中动能转化为重力势能，故C正确；
D、运动员下落和入水过程中，克服空气阻力和水的阻力做功，一部分机械能转化为内能，机械能总量减小，故D错误．

三、填空题（本大题共5小题，共10分）
14、费力C2400
【解析】
（1）根据动力臂和阻力臂的关系进行分析，即动力臂大于阻力臂时，为省力杠杆；动力臂小于阻力臂时，为费力杠杆；动力臂等于阻力臂时，为等臂杠杆；（2）根据杠杆的平衡条件判断最小的力．
【详解】
（1）因为图中的杠杆阻力臂大于动力臂，所以该杠杆为费力杠杆；
（2）力臂越长，作用力就越小，所以在A点施加垂直于杠杆的力时，力臂为OA，此时力臂最长，即c方向的力最小．
（3）根据杠杆的平衡条件：F×OA=G×OB，则F===2400N．
15、0.5 下沉 1000
【解析】
当使用弹簧测力计测量物体浮力是，浮力F浮= G – F=0.6N-0.1N=0.5N.由于鸡蛋受到的浮力小于鸡蛋的重力，所以鸡蛋会下沉．根据P=ρg h=ρ水=1.0×103 Kg / m3×10N/kg×0.1m=1000 Pa
16、热传递 扩散
【解析】
用热水泡茶时，茶杯接触热水，热量从水传递给茶杯，茶杯温度会升高，其内能是通过热传递的方式改变的；茶水散发出清香，是因为茶叶的香味分子在空气中永不停息地做无规则运动，这属于扩散现象．
17、变小 变大
【解析】
本题考查了滑动变阻器的变阻原理、欧姆定律、串联电路的电压关系，分析电路图确定两电阻的连接方式和电表所测电路元件是本题关键。
【详解】
由电路图可知，电阻R1与滑动变阻器R串联，电流表A测串联电路的电流，电压表V1测定值电阻R1两端的电压，电压表V2测滑动变阻器两端的电压。当滑片P向左移动的过程中，滑动变阻器接入电路的电阻变大，电路的总电阻变大；
根据公式可知，电路电流变小，即电流表示数变小；
根据公式U＝IR可知，电阻R1两端的电压变小，即V1的示数变小；
根据串联电路的总电压等于各分电压之和可知，滑动变阻器两端的电压变大，电压表V2的示数变大，所以电压表V2的示数与电流表A的示数之比变大；
18、＜ ＜
【解析】
如图所示，液体的深度相同，甲容器内部液体的体积大于乙容器内部液体的体积，据ρ=m/V可知，由于两种液体的质量相同，所以甲液体的密度小于乙液体的密度，据p=ρgh得，甲的密度小，所以甲液体对容器底的压强小，即p甲 ＜p乙 ，液体的质量相同，杯子的质量相同，所以总质量相同，总重力相同，此时桌面所受杯子的压力等于杯和液体的总重力，两杯对桌面的压力相同，据p=F/S可知，乙容器对桌面的接触面积小，所以乙容器对桌面的压强大于甲容器对桌面的压强，即p甲′＜p乙′．

四、计算题（本大题共3小题，共29分）
19、（1）8.4×104J；（2）1200W；（3）58.3%
【解析】
（1）体积为0.5L的水的质量为m=ρ水V=1×103kg/m3×0.5×10-3m3=0.5kg，水的比热容为c水=4.2×103J/（kg•℃），则水吸收的热量为Q吸=c水m△t=4.2×103J/（kg•℃）×0.5kg×（60℃-20℃）=8.4×104J．
（2）电能表的转盘在1min内转了12转，微波炉消耗的电能为W==0.02kW·h，则微波炉的实际功率为P===1.2kW=1200W．
（3）因微波炉工作1min消耗的电能为W=0.02kW·h，所以微波炉给水加热2min消耗的总电能为W总=2W=2×0.02kW·h，则微波炉的加热效率为η===58.3%．
20、（1）9.0×104 J ；3×104J；（2）2000W； （3）75%
【解析】
（1）根据题意知道，克服重力做的是有用功：W有用=Gh=9.0×103 N×10m=9.0×104 J；
由图知道，承担物重的绳子有3股，所以，拉力移动距离是：s=3h=3×10m=30m，拉力做的总功是：W总 =Fs=4.0×103 N×30m=1.2×105 J；由W总=W有用+W额知道，滑轮组做的额外功是：W额=W总-W有用= 1.2×105 J-9.0×104 J=3×104J；
（2）由 知道，拉力的功率是：=2000W；
（3）由 知道，滑轮组的机械效率是：=75%
21、（1）详见解析；（2）80N
【解析】
（1）甲图中，物体受到三个力的作用：竖直向上的支持力F支和拉力F，竖直向下的重力G，因物体保持静止，故有：F+F支=G，故有：F支=G-F，根据力的作用的相互性得到物体对地面的压力：F压=F支=G-F；
（2）当支持力F支=10N时，绳的拉力F=G- F支=50N-10N=40N，
根据杠杆的平衡条件：F×LOA=F'×LOB，应在B端竖直向下施加的力：．

五、作图题（本大题共2小题，共4分）
22、
【解析】
先过入射点作出法线，然后根据反射角与入射角相等作出入射光线AO，根据光从空气斜射入水中，折射角小于入射角作出折射光线OC，如图所示：

23、
【解析】
光反射时，反射光线与入射光线及法线在同一平面内，反射角等于入射角，故过入射点作垂直于界面的垂线即为法线，根据反射角等于入射角确定反射光线，光从空气斜射入水或其他透明介质中时，折射角小于入射角，作图如下：

六、实验探究题（本大题共3小题，共15分）
24、（1）如图所示；

（2）电压表正负接线柱接反了；（3）0.69；大
【解析】
（1）探究小灯泡亮度与实际功率的关系实验中，电压表应并联在小灯泡两端，因为灯泡额定电压为2.5V，所以电压表选用0~3V的量程，连图如下：

（2）电压表指针反偏，说明电压表的正负接线柱接反了．
（3）由图可知：电压表量程为0~3V，分度值为0.1V，示数为2.3V，即灯泡两端电压U=2.3V；
电流表量程为0~0.6A，分度值为0.02A，示数为0.3A．此时小灯泡消耗的实际功率为P=UI=2.3V×0.3A=0.69W．
通过多次实验小明得出：小灯泡越亮，它的实际功率越大．
点睛：灯泡的亮度取决于实际功率的大小．
25、②①④③（①②④③） 游码没有放到标尺左端的零刻度线处 2.66 不变 偏小 mρ水/（m2- m1） 等于
【解析】
（一）（1）根据题意知道，测量鹅卵石的密度时，需要分别测量出鹅卵石的体积和质量，然后计算鹅卵石的密度，故实验的步骤是：②①④③或①②④③；
（2）托盘天平使用时，首先要调节横梁平衡，在调节横梁平衡前，要用镊子将游码移到标尺左端的零刻度线处，而在图甲中调节横梁平衡的过程中，游码仍在标尺的中间，没有移到标尺左端的零刻线处；
（3）由图乙知道，标尺的分度值为0.2g，砝码的质量为20g、5g，游砝所对的刻度值为1.6g，则鹅卵石的质量是：m=20g+5g+1.6g=26.6g，根据题意知道，向量筒中倒进V1=38cm3的水，由图丙知道，放入鹅卵石后的总体积为48cm3 ，故石子的体积是：V=25cm3 -38cm3 =10cm3 ，由 知道，鹅卵石的密度是：=2.66 g/cm3；
（4密度是物质的属性，与质量和体积无关，所以鹅卵石磨损后，它的密度将保持不变；
（5）量筒读数时，视线与液面底部相平，若如图丙视线俯视，则读数比实际偏大；由知道，m不变，V偏大，则所测得鹅卵石的密度将偏小。
（二）由②③④知道，与鹅卵石同体积的水的质量是：m′=m2- m1，由知道，此质量的水的体积是： ，即鹅卵石的体积是：，故鹅卵石密度的表达式： ；由于步骤③中取出鹅卵石时会带走一些水，但向烧杯中加水时，仍到标记处，所以没有影响体积的测量，故小明所测的鹅卵石密度等于真实鹅卵石密度。
26、选用的电源电压太小 闭合电键之前，把滑片放置在滑动变阻器阻值最小值 0.875W
【解析】
①灯在额定电压3.5伏时正常发光，由题知，在移动变阻器的滑片的过程中，电压表的示数1伏，电流表示数0.1安，闭合电键后，两电表均有示数，但小灯泡的亮度偏暗．然后他再将滑片移到另一端时，发现小灯泡几乎不发光，说明滑动变阻器的电阻由小变大，小灯亮度虽然变化，但是一直较暗，这说明小金实验过程中存在两个问题：
问题一：选用的电源电压太小，电源电压是3伏；
问题二：闭合电键之前，把滑片放置在滑动变阻器阻值最小值的一端了；
② 小金经过思考后，会选择电源电压是6伏．选电源电压是3伏时，小灯泡两端电压是1伏，滑动变阻器两端电压是：U=3伏-1伏=2伏，滑动变阻器电阻的最大值：，当选择电源电压是6伏，当滑动变阻器的滑片移动到中点位置时，观察到小灯泡正常发光，此时动变阻器的电阻是10欧，两端电压是：U1=6伏-3.5伏=2.5伏，电路电流是：，故小灯泡额定功率：.
