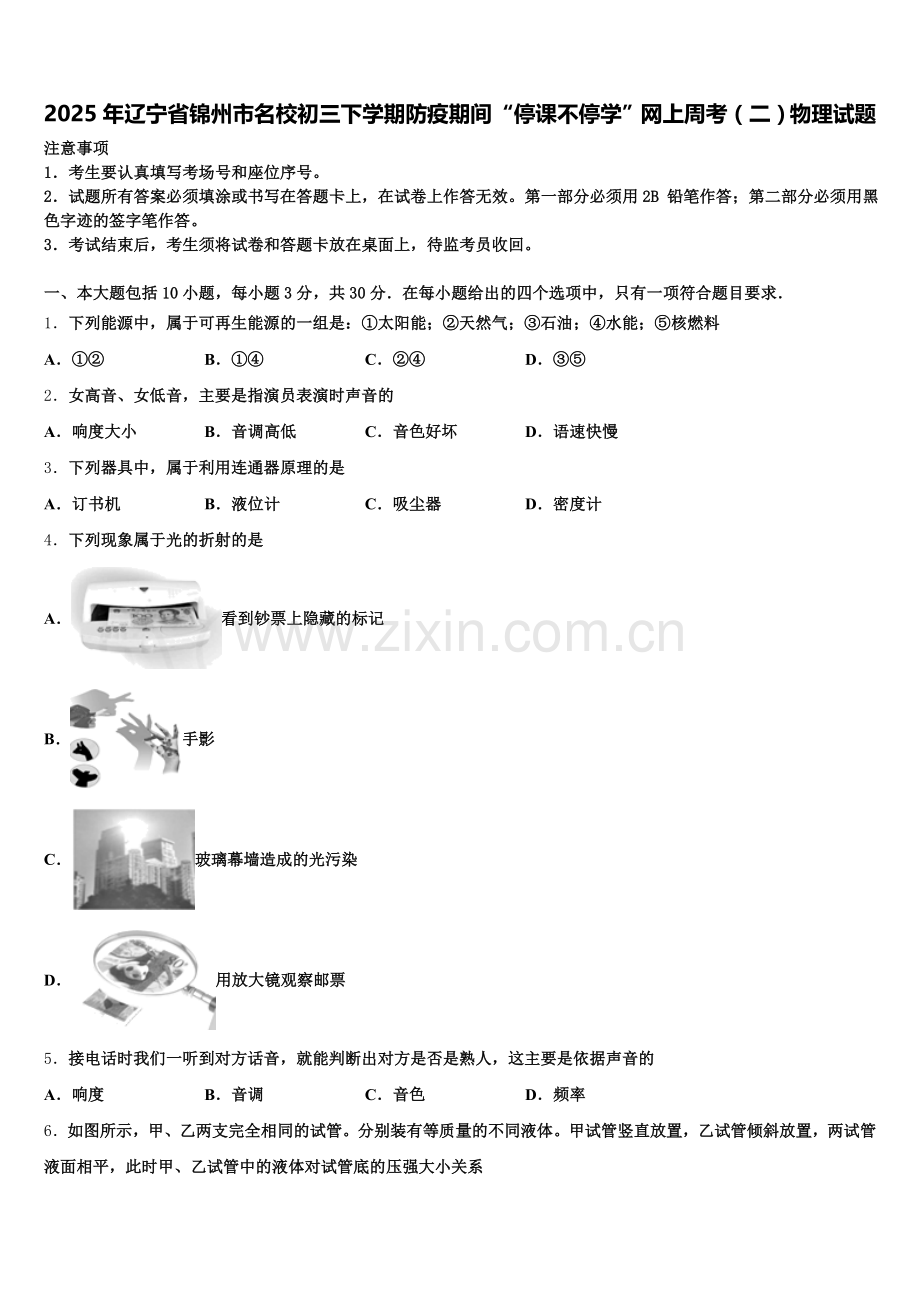

2025年辽宁省锦州市名校初三下学期防疫期间“停课不停学”网上周考（二）物理试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．下列能源中，属于可再生能源的一组是：①太阳能；②天然气；③石油；④水能；⑤核燃料
A．①② B．①④ C．②④ D．③⑤
2．女高音、女低音，主要是指演员表演时声音的
A．响度大小 B．音调高低 C．音色好坏 D．语速快慢
3．下列器具中，属于利用连通器原理的是
A．订书机 B．液位计 C．吸尘器 D．密度计
4．下列现象属于光的折射的是
A．看到钞票上隐藏的标记
B．手影
C．玻璃幕墙造成的光污染
D．用放大镜观察邮票
5．接电话时我们一听到对方话音，就能判断出对方是否是熟人，这主要是依据声音的
A．响度 B．音调 C．音色 D．频率
6．如图所示，甲、乙两支完全相同的试管。分别装有等质量的不同液体。甲试管竖直放置，乙试管倾斜放置，两试管液面相平，此时甲、乙试管中的液体对试管底的压强大小关系

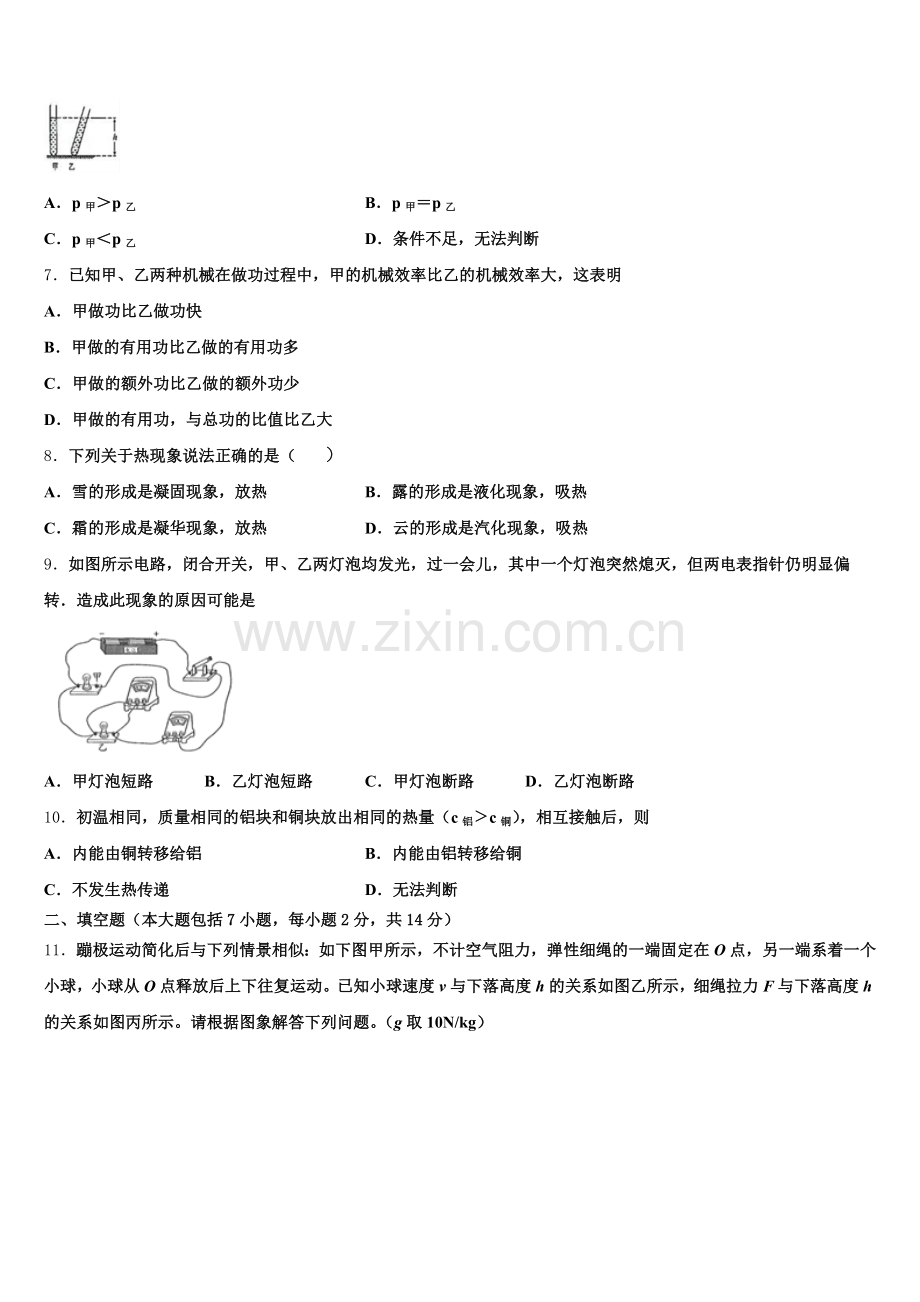

A．p甲＞p乙 B．p甲＝p乙
C．p甲＜p乙 D．条件不足，无法判断
7．已知甲、乙两种机械在做功过程中，甲的机械效率比乙的机械效率大，这表明
A．甲做功比乙做功快
B．甲做的有用功比乙做的有用功多
C．甲做的额外功比乙做的额外功少
D．甲做的有用功，与总功的比值比乙大
8．下列关于热现象说法正确的是（ ）
A．雪的形成是凝固现象，放热 B．露的形成是液化现象，吸热
C．霜的形成是凝华现象，放热 D．云的形成是汽化现象，吸热
9．如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转．造成此现象的原因可能是

A．甲灯泡短路 B．乙灯泡短路 C．甲灯泡断路 D．乙灯泡断路
10．初温相同，质量相同的铝块和铜块放出相同的热量（c铝＞c铜），相互接触后，则
A．内能由铜转移给铝 B．内能由铝转移给铜
C．不发生热传递 D．无法判断
二、填空题（本大题包括7小题，每小题2分，共14分）
11．蹦极运动简化后与下列情景相似：如下图甲所示，不计空气阻力，弹性细绳的一端固定在O点，另一端系着一个小球，小球从O点释放后上下往复运动。已知小球速度v与下落高度h的关系如图乙所示，细绳拉力F与下落高度h的关系如图丙所示。请根据图象解答下列问题。（g取10N/kg）
弹性细绳原长为______m，小球下落的最大高度为______m。小球的质量为________kg。
12．科学家对人类文明进步和社会发展做出了重要贡献，为了纪念在物理学中做出过杰出贡献的科学家，有时会以他们的名字作为物理定律的名字，请你写出两位在电学中以他们的名字被用作物理定律名称的物理学家：_____、_____．
13．如图所示，“马踏飞燕”是汉代艺术家高度智慧、丰富想象、浪漫主义精神和高超艺术的结晶。有一“马踏飞燕”工艺品其质量为8 kg，若飞燕与水平桌面的接触面积为20cm2，则对水平桌面的压强为 ___________ Pa．

14．某列高铁的时刻表如下表所示，从上海至北京的平均速度是______km/h；高铁站台安全黄线与站台边缘有一定距离，这是因为列车周围的空气流速大、压强______（选填“大”或“小”），站在安全线以内可能会被吸向列车，非常危险；坐在车上的小洋发现在列车刹车过程中，放置在过道内的行李箱突然自行向车头方向移动，这是由于箱子具有______。
车站
到达时刻
发车时刻
里程（km）
上海
——
09：00
0
济南
12：15
12：30
912
北京
13：30
——
1350

15．海南黎族钻木取火技艺被列入国家级非物质文化遗产名录．钻木取火是通过（填“做功”或“热传递”）的方式把机械能转化为内能的．阳春三月，襄阳万亩桃花香气袭人、飘香万里，这属于现象．
16．如图所示，在小瓶里装一些带颜色的水，用塞子塞紧瓶口，再取一根两端开口的细璃管，使玻璃管穿过橡皮塞插入水中，从管子上端吹入少量气体，就制成了一个简易的气压计小明把该气压计从山脚带到山顶的上，玻璃管内水柱的高度_____（“不变”或“变大”）。

17．西安城区基本普及了纯电动公交车。纯电动公交车的“心脏”是电动机，车上的调速装置相当于我们学过的_____（填一电学器材名称），行驶的过程中，司机师博踩下或者松开调速踏板，可以改变电动机中的_____大小，从而改变电动机的转速，下坡时关闭电源将_____转化成了电能，此时电动机就变成了“发电机”。
三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂. 请在图中作出物体受到的重力、阻力臂L2、动力F1

19．近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车．请设计一个符合要求的电路图．（已画出指示灯和电源，如图所示）

20．要测量一个额定电压为3. 8 V的小灯泡的电功率，小灯泡工作时的电阻约为10 现有电流表、电压表、开关各一个，A、B两个滑动变阻器的规格分别为“10 Ω 1A”“50Ω 0.5A”，导线若干，电源（8V）—个．
为完成实验，应该选取____________（选填“”或“B”）滑动变阻器.选出合适的滑动变阻器后，将实验器材连成如图甲所示的实验电路，闭合开关，将滑动变阻器滑片向右移 动，观察到的现象是____________．
A．小灯泡变亮，电压表示数变大
B．电流表示数为零，小灯泡不亮
C．电流表示数变大，电压表示数变小
D．电压表示数接近8V，且示数不变造成上述现象的原因是其中有一条导线连接错误，请将该导线打上“×”号；并用笔画线代替导线把它改到正确的位置上.改正电路后，移动滑片，记录多组电流I和电压U的数据，并在坐标纸上做出I-U关系图象，如图乙所示，小灯泡的额定电流为0.3A，小灯泡的额定功率为____________W.当小灯泡两端电压为3V时，其实际功率为____________W.小明新设计了如图所示的电路，也测出了额定电压为3.8V的小灯泡的额定功率.R0为阻值等于1OΩ的定值电阻.测量过程如下：
①闭合开关S和S1，断开S2，调节滑动变阻器，当电流表的示数为____________A，小灯泡正常发光；
②保持滑动变阻器滑片位置不变，将S1断开，S和S2闭合，读出电流表的示数为I，则小灯泡的额定功率 P额=____________（用已知量和测量量表示）.
21．为了探究小灯泡亮度与实际功率的关系，某校物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为10Ω，电源电压6V，可供选用的滑动变阻器有“10Ω 1A”的R1和“20Ω 1A”的R2。

（1）为了完成实验，你认为应该选用的滑动变阻器是_____。（选填“R1”或“R2”）
（2）请用笔划线代替导线将图甲的实验电路补充完整_________。（要求：滑动变阻器滑片向右移动时，灯泡变亮）
（3）电路正确连按后，闭合开关，他们发现小灯泡不亮，电流表无示数，电压表指针明显偏转，你认为造成这一﹣现象的原因可能是_____。（选填字母）
A．电流表断路 B．小灯泡短路 C．小灯泡灯丝断了 D．滑动变阻器短路
（4）排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向_____移（选填“左”或“右”）直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是_____W。
（5）根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是_____。
22．在“测滑轮组机械效率”的实验中，某小组同学用图甲所示滑轮组进行了多次实验,实验数据如下表所示。

实验小组
钩码重
测力计的示数
滑轮组的机板效率
1
0.5
0.35
47.6
2
1
0.62

3
2
0.98
68.0
（1）实验中必须___________向上拉动弹簧测力计
（2）请你根据实验装置图及表中数据，测算出第2小组的滑轮组机械效率为________________.
（3）另一小组用完全相同的实验器材组装了图乙所示滑轮组进行实验。当这两组同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，它们的机械效率______________（选填“相同”或“不相同”）。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图所示,电源电压保持不变,小灯泡L标有“6 V 3 W”的字样,其电阻不随温度的变化而变化，滑动变阻器的最大阻值为18Ω．当S闭合,S1、S2都断开时,滑动变阻器滑片P从b端向a端滑过三分之一时，小灯泡恰好正常发光．保持滑片P的位置不变,闭合S、S1、S2,发现电路消耗的总功率变化了12 W．请计算：
小灯泡正常工作的电流和小灯泡的电阻；电源电压；当开关S、S1、S2都闭合时,电路消耗总功率的最小值．
24．图甲是某电吹风机的工作原理图，开关可置于1、2、3三个档位．电吹风工作时，可以分别吹出热风和凉风．为了防止温度过高，用一个热敏电阻R0与电阻为100Ω的电热丝R串联，R0的阻值随温度的变化如图乙所示．
当开关S置于图甲中的2档位，电吹风可以吹出凉风，此时功率为500W，求电路中的电流．假设电热丝在最大发热功率下工作1min，产生的热量是多少？此时电吹风的功率多大？
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、B
【解析】
②天然气、③石油、⑤核燃料一旦使用，在短期内不能再生，所以，属于是不可再生能源；①太阳能、④水能及时的补充，所以，属于是可再生能源，故B符合题意．
2、B
【解析】
声音的三要素，音调、响度、音色，音调是指声音的高低，是由频率的高低决定的，响度是指声音的大小，是由振幅的大小决定的，音色用于区分不同的发声体，与发声体的材料有关，女高音、女低音是指声音的音调高低。故B正确。
3、B
【解析】
A．订书机用到的物理知识是比较多的，如（1）压柄做得宽大有利于减小压强；（2）钉书针（出针口）很尖细有利于增大压强；（3）底座做得宽大有利于减小压强等等；但都不是利用连通器原理进行工作，故A不符合题意；
B．液位计是底部相通，上端开口，利用连通器的原理制成的，故B符合题意．
C．吸尘器在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将灰尘、纸屑等垃圾“吸”入，没有利用连通器原理，故C不符合题意．
D．密度计是利用阿基米德原理制成的，没有利用连通器原理，故D不符合题意．
4、D
【解析】
利用紫外线的化学效应，看到钞票上隐藏的标记，是通过反射产生荧光，故A错误；
做手影游戏利用的是光的直线传播，故B错误；
玻璃幕墙造成的光污染是由于光的镜面反射引起的，故C错误；
用放大镜观察邮票，是利用凸透镜成像，是由于光的折射形成的，故D正确．
5、C
【解析】
声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调是声音的高低，由振动频率决定；响度是声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。我们通过听声音就能判断出是谁在说话，主要是依据声音的音色不同，故ABD错误，C正确。
6、A
【解析】
由图可知，甲容器中的液体体积要比乙容器小，因液体质量相同，所以根据ρ＝可知，甲液体的密度比乙液体密度大，即ρ甲＞ρ乙；又因为两试管中液面等高，所以由液体压强公式p＝ρgh可知，p甲＞p乙。
7、D
【解析】
A．在物理学中，我们用功率表示物体做功的快慢，功率大的机械做功快．而机械效率大的功率不一定大，它们之间没有必然的关系，所以选项A不正确；
B．如果甲、乙两种机械做的总功相同，则甲的机械效率高，甲做的有用功就比乙做的有用功多．如果不指明甲、乙两种机械做的总功多少情况下，只凭机械效率高低无法判断谁做的有用功多（做功多少主要看力和距离），所以选项B不正确；
C．如果甲、乙两种机械做的总功相同，则甲的机械效率高，甲做的额外功就比乙做的额外功少．如果不指明甲、乙两种机械做的总功多少情况下，只凭机械效率高低无法判断谁做的额外功少（做功多少主要看力和距离），所以选项C不正确；
D．机械效率是有用功与总功的比值．甲的机械效率比乙大，表明甲做的有用功与总功的比值比乙大，所以选项D是正确的．
故选 D．
8、C
【解析】
A．雪是空气中的水蒸气遇冷由气态直接变为固态发生凝华形成的，凝华放热，故A错误．
B．露是空气中的水蒸气遇冷液化形成的，液化放热，故B错误．
C．霜是水蒸气由气态直接变为固态凝华形成的，凝华放热，故C正确．
D．云的形成是液化现象，液化放热，故D错误．
答案为C．
点睛：解决此类问题的关键是分清物质变化前后的状态，正确认识物态变化的类型．
9、C
【解析】
由图可知，该电路为并联电路，电流表测量乙的电流，电压表测量电源电压；甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，这说明电路不是短路，而是一个支路断开；电流表有示数，说明乙正常，故故障是甲断路．
故选C．
10、B
【解析】
因为C铝>C铜，由可知初温相同，质量相同的铝块和铜块放出相同的热量后，铝的温度比铜高，所以内能将由铝转移给铜；；
故选B．

二、填空题（本大题包括7小题，每小题2分，共14分）
11、1.2 2.2 0.3
【解析】
（1）由图丙可知：当拉力为零时弹性绳的长度为1.2m，即弹性细绳原长为1.2m；由图乙可知小球下落的最大高度为2.2m；
（2）由图乙可知，速度最大时，高度为1.5m；因为小球在下落的过程中先做加速运动，当拉力等于重力时，合力为零，速度达到最大，然后做减速运动；故当下落高度为1.5m时，速度最大，拉力等于重力；由图丙可知h=1.5m时，F=G=3N，小球的质量m==0.3kg。
12、欧姆；焦耳
【解析】
试题分析：根据课本中涉及到的电学方面做出杰出贡献的物理学家列出即可．（1）欧姆在研究电流、电压、电阻的关系时，发现了著名的欧姆定律，做出了杰出贡献；欧姆是电阻的单位；（2）焦耳在研究电流产生的热量与什么因素有关时，发现了著名的焦耳定律，做出了杰出贡献；焦耳是电能的单位；（2）牛顿对力与运动作出重大贡献，发现了牛顿第一定律；牛顿是力的单位．故答案为欧姆定律，电阻； 或焦耳定律，电能； 或牛顿第一定律，力．（三个答案任选一个）
考点：物理常识．
13、4.0×104
【解析】
工艺品的重力： ；
工艺品放在水平桌面上，对水平地面的压力等于工艺品的重力： ；
工艺品对水平地面的压强： 。
14、300 小 惯性
【解析】
由高铁时刻表可知，上海到北京的路程：s=1350km，高铁的运行时间：t=13：30-09：00=4h30min=4.5h，高铁的平均速度：v==300km/h；
当高铁列车经过站台时，会带动人和车之间的空气流动速度加快，压强更小，此时人外侧的空气流动速度慢，压强较大，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险。所以高铁站台的安全线到站台边缘的距离比普通火车站台的安全线到站台边缘的距离更远；
车减速时，行李箱由于惯性保持原来的速度，所以车速会小于行李箱的速度，行李箱会向前运动。
15、做功；扩散
【解析】
试题分析：海南黎族人钻木取火是通过做功方式将机械能转化为内能；阳春三月，襄阳万亩桃花香气袭人，是分子在永不停息地做无规则运动，属扩散现象。
【考点定位】做功改变物体内能；扩散现象
16、变大
【解析】
把气压计从山脚带到山顶，瓶内空气的压强不变，而外界大气压随高度的增加而减小，此时在瓶内气压的作用下，会有一部分水被压入玻璃管，因此管内水柱的高度会增大。
17、滑动变阻器 电流 机械能
【解析】
纯电动公交车的“心脏”是电动机，是利用通电线圈在磁场中受力能够转动的原理来工作的；车上的调速装置相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的；司机师博踩下或者松开调速踏板，可以改变电动机中电流；下坡时关闭电源，外力带动电动机转动，线圈做切割磁感线运动，将机械能转化为电能，此时电动机就变成了发电机。

三、作图、实验与探究题（本大题包括5小题，共34分）
18、略
【解析】
试题分析：由图示可知，F2 与杠杆垂直，故连接支点O与F2 的作用点即为力臂L2，过L1的上端作L1的垂线，交杠杆于一点，即为F1 的作用点，F1 的方向向上，如上图所示．
考点：力和力臂的画法
19、
【解析】
只要按下任何一个按钮，指示灯都会发光，说明这两个开关互不影响，是并联的；
如图所示：

20、B BD 1.14 0.75 0.38 3.8（I-0.38）
【解析】
（1）已知电源电压为8V且保持不变，实验中小灯泡额定电压为3.8V，电路中电流，,故变阻器分得的电压为U滑=8V-3.8V=4.2V，变阻器电压为小灯泡的倍，小灯泡电阻为10Ω时，根据分压原理，变阻器连入电路中的电阻R滑大=，故应选用“50Ω 0.5A”的变阻器，选B；
（2）由实物图可知，电压表串联在电路中，相当于开路，故电流表示数为零，小灯泡不亮，电压表测量电源的电压，示数为电源电压8V，故选BD；
（3）原电路中，电流表与小灯泡并联，电压表串联在电路中是错误的，电流表与小灯泡串联，电压表与小灯泡并联，改正后如下所示：

（4）由图象可知：正常工作电灯的额定电压为3.8V，通过灯泡的电流为0.3A，此时灯泡的电功率P=UI=3.8V×0.3A=1.14W，
当小灯泡两端电压为3V时，灯泡的电流，
（5）①闭合开关S和S1，断开S2，R0与L并联，电流表测量流过R0的电流，调节滑动变阻器，使电流表的示数为0.38A，此时小灯泡正常发光．
②保持滑动变阻器滑片位置不变，将S1断开，S和S2闭合，R0与L并联，电流表测量流过L和R0的总电流I，则小灯泡的额定电流为，小灯泡的额定功率为：
21、 R2 C 右 0.65 灯的电阻随温度的升高而变大
【解析】分析：（1）灯的额定电压为2.5V，小灯泡电阻约为10Ω，由欧姆定律求灯的额定电流，当灯正常发光时，由串联电路的规律和欧姆定律求变阻器连入电路中的电阻确定选用的滑动变阻器；
（2）根据滑动变阻器滑片向右移动时，灯泡变亮，确定变阻器的连接与灯串联；
（3）逐一分析每个选项，找出符合题意的答案；
（4）根据电压表大小量程之比为5：1读数，灯在额定电压下正常发光，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确定滑片移动的方向；根据电流表选用小量程确定分度值读数，根据求灯的功率；
（5）灯的电阻随温度的升高而变大，由欧姆定律分析。
解答：灯的额定电压为2.5V，小灯泡电阻约为10Ω，由欧姆定律，灯的额定电流约为：，电源电压6V，当灯正常发光时，由串联电路的规律和欧姆定律，变阻器连入电路中的电阻：选用的滑动变阻器“20Ω 1A”的R2。
（2）滑动变阻器滑片向右移动时，灯泡变亮，即电流变大，电阻变小，故滑片以右电阻丝连入电路中与灯串联，如下所示：

（3）A．若电流表断路，整个电路断路，两表都没有示数，不符合题意；
B．若小灯泡短路，则电压表示数为0，电流表有示数，不符合题意；
C．若小灯泡灯丝断了，小灯泡不亮，电流表无示数，电压表与电源连通测电源电压，电压表指针明显偏转，符合题意；
D．若滑动变阻器短路，电流表有示数，电压表有示数，不符合题意，
故选C；
（4）灯在额定电压下正常发光，排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0-15V”量程的刻度线看出指针停在10V处，则对应小量程的2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流大小为0.26A，则小灯泡的额定功率是：；
（5）灯的实际功率越大，灯越亮，灯的温度越高，因灯的电阻随温度的升高而变大，故灯丝的电阻越大，由欧姆定律，灯两端的电压与电流的比值即为灯的电阻，故不一样。
故答案为： (1). R2 (2). (3). C (4). 右 (5). 0.65 (6). 灯的电阻随温度的升高而变大
【点睛】本题探究小灯泡亮度与实际功率的关系，考查器材的选择、电路的连接、故障分析、操作过程及影响电阻大小的因素。
22、匀速竖直 相同
【解析】
（1）由图甲可知，实验过程中为了保证弹簧测力计的示数稳定，需匀速竖直向上拉动弹簧测力计；
（2）图甲中，由3股绳子承担重物，故重物升高h，绳子自由端升高3h，第2小组的机械效率：η=×100%=×100%=×100%=×100%≈53.8%；
（3）两组同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，他们做的有用功相同，额外功也一样，因此总功相同，也就是机械效率不变。

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）12Ω；（2）12V；（3）14W
【解析】
（1）由于小灯泡L标有“6 V 3 W”的字样，所以，小灯泡正常发光时的电压是：UL =6V，功率是：PL =3W，由P=UI知道，小灯泡正常工作的电流是：=0.5 A；由欧姆定律知道，灯泡的电阻是：=12Ω；
（2）当S闭合，S1、S2 都断开，滑动变阻器滑片P从b端向a端滑过三分之一时，灯泡与变阻器的三分之二电阻串联，由于串联电路中各处的电流相等，且灯泡正常发光，即电路中的电流是：I=IL =0.5A；又因为串联电路中总电阻等于各分电阻之和，所以，电源的电压是： =12V；
此时电路消耗的总功率是：P=UI=12V×0.5A=6W，
（3）保持滑片P的位置不变，闭合S、S1、S2 时，R0 与变阻器的电阻并联，又因为电路消耗的总功率变化了12W，所以，电路中的总功率是：P=12W+6W=18W，由于并联电路中各支路两端的电压相等，所以，滑动变阻器消耗的电功率是： =12W，R0 的电功率是：P0 =P-PR =18W-12W=6W；要使电路消耗的总功率最小，应使滑动变阻器接入电路中的电阻最大，变阻器消耗的最小功率是： =8W，电路中的最小总功率是：P最小 =P0 +PR最小 =6W+8W=14W．
24、（1）2.27A；（2）24000J；940W
【解析】
（1）由电路图可知，当开关S置于图甲中的2档位时，电路中只有电动机工作，电吹风可以吹出凉风，电路中的电流I=≈2.27A；
（2）由图乙可知，热敏电阻的最小阻值R0=10Ω，此时电热丝R所在支路的总电阻最小，该支路的电流最大，电热丝的发热功率最大，因串联电路中总电阻等于各分电阻之和，所以，电热丝R所在支路的最大电流：I大==2A，则电热丝在最大发热功率下工作1min产生的热量：Q=I大2Rt=（2A）2×100Ω×60s=24000J；此时电吹风的发热功率P大=UI大=220V×2A=440W．电吹风的总功率P总=P电动机+P大=500W+440W=940W．
