福建省三明市列东中学2025届普通高中初三质量监测（四）物理试题试卷
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图所示，将苹果和梨子放入水中后，苹果漂浮，梨子沉底．若苹果的质量、体积及受到的浮力为m1、V1和F1，梨子的质量、体积及受到的浮力为m1、V1和F1，现有以下判断，正确的是
（1）若m1＞m1，则F1一定小于F1
（1）若m1＝m1，则F1一定大于F1
（3）若V1＝V1，则F1一定小于F1
（4）若V1＞V1，则F1一定大于F1．

A．（1）（3） B．（1）（4） C．（1）（3） D．（1）（4）
2．我国北斗导航卫星系统传递信息利用的是（　　）
A．次声波 B．红外线 C．超声波 D．微波
3．（2017•泰安卷）以下对物理现象的估测符合实际的是（ ）
A．一册物理课本的重力约为10N
B．课桌的高度约为75cm
C．泰安夏天最高气温约为60℃
D．中学生100m短跑成绩约为7s
4．如图所示的液态金属，常温下是液体，拥有金属的特点，具有低熔点、熔融后塑形强、高硬度、耐腐蚀、高耐磨等特点，其导热和比热容远远高于水等传统导热剂，下列关于液态金属说法错误的是

A．该材料可以制作电子元器件
B．利用该金属可以做成各种形状的加热装置
C．采用这种材料可以制造更加结实耐用的手机外壳
D．一定质量该液态金属和水，吸收相等热量，该金属温度变化量较小

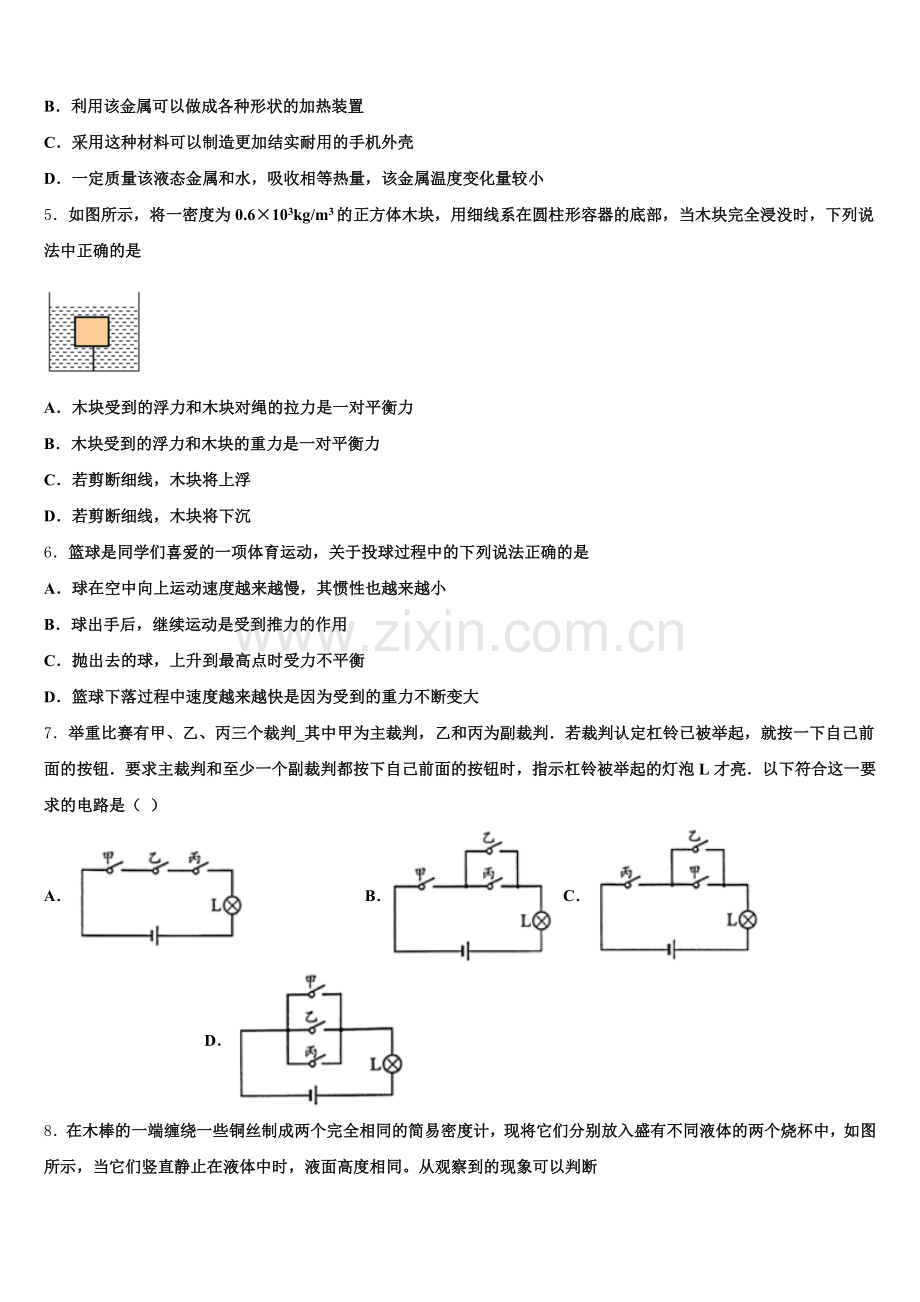

5．如图所示，将一密度为0.6×103kg/m3的正方体木块，用细线系在圆柱形容器的底部，当木块完全浸没时，下列说法中正确的是

A．木块受到的浮力和木块对绳的拉力是一对平衡力
B．木块受到的浮力和木块的重力是一对平衡力
C．若剪断细线，木块将上浮
D．若剪断细线，木块将下沉
6．篮球是同学们喜爱的一项体育运动，关于投球过程中的下列说法正确的是
A．球在空中向上运动速度越来越慢，其惯性也越来越小
B．球出手后，继续运动是受到推力的作用
C．抛出去的球，上升到最高点时受力不平衡
D．篮球下落过程中速度越来越快是因为受到的重力不断变大
7．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A． B． C． D．
8．在木棒的一端缠绕一些铜丝制成两个完全相同的简易密度计，现将它们分别放入盛有不同液体的两个烧杯中，如图所示，当它们竖直静止在液体中时，液面高度相同。从观察到的现象可以判断

A．两个简易密度计所受浮力F甲＞F乙
B．两杯液体的密度ρ甲＞ρ乙
C．两个烧杯底部所受液体的压强p甲＝p乙
D．两个简易密度计排开液体的重力G甲＝G乙
9．与实物图对应的电路图是

A． B． C． D．
10．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（ ）

A．电流表示数变大，电压表与电流表示数之比变大
B．电流表示数变小，电压表与电流表示数之比不变
C．电流表示数变大，电压表与电流表示数之比不变
D．电压表示数变大，电压表与电流表示数之比变大
二、填空题（本大题包括7小题，每小题2分，共14分）
11．阅读短文，并回答问题．
第四代电光源﹣﹣﹣﹣﹣LED光源
如图甲是时下较为流行的LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源．LED的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源．图乙是LED的元件实物及符号．

由于二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态．利用图丙所示电路可以研究发光二极管的工作特性：把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如丁所示．
（1）LED灯主要由_____（导体/半导体/超导体）材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯_____（高/低）；
（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED_____（能/不能）发光；此时两电表的示数为_____
A．4.5V 20mA B．3V 20mA C．4.5V 0mA D．3V 0mA
（3）某个家庭原来全部用白炽灯来照明，平均每月照明用电50kW•h，现全部改用LED灯．相同情况下可节能约70%．已知每消耗l度电相当于排入1.1kg的二氧化碳，则改用LED灯后，这个家庭平均每月能减排二氧化碳约_____kg．
12．检查视力时，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里视力表的_____（选填“虚”或“实”）像，如图所示。视力表在镜中的像与被测者相距_____m。

13．有质量为5kg，初温为15℃的水，吸热后温度升高到95℃，则需吸收的热量为__________J；如果这些热量由天然气燃烧来提供，则至少需要燃烧热值为4.0×107J/m3的天然气______m3。（水的比热容为4.2×103J/（kg·℃））
14．如图所示，闭合S1、S2、S3时，电压表示数为3V，电流表示数为0.5A，R1在10s内产生的热量是_____J；闭合S1、S3，断开S2时，电压表示数为2V，此时R1与R2的功率之比为_____。

15．在电视剧《三国》中，有这样一个情景：一群士兵用力拉动一个抛石车，会将石块抛向敌方阵营．其简单结构如图所示．由图可知它是一个_____杠杆．要把石块抛出去，图中作用在A点的力沿_____方向最小（填a、b或c）．若OA：OB＝1：6，石头重400N，则A点至少要用_____N的力，才能将石头抛出．

16．如图所示的实验装置中，当导体棒 ab_____运动时（选填 “上下” 或“左、右”），灵敏电流计的指针会发生偏转。人们利用该实验原理发明了_____（选填“电动机”或“发电机”）。

17．小明在平静的湖边看到“云在水中飘，鱼在云上游”的现象．“鱼在云上游”是鱼经过水面的________形成的虚像和云经过水面的_____形成的虚像同时出现的现象．（选填“反射”或“折射”）
三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示，光线AO从空气中斜射向水面，请画出它的反射光线和折射光线的大致位置．
（_______）

19．根据平面镜成像特点，在左下图中画出物AB在平面镜MN中的像A′B′。

20．如图甲所示，小华同学在探究“浮力的大小跟哪些因素有关”的实验中，在弹簧测力计下面悬挂一个实心圆柱体，当圆柱体下表面与水面相平时开始缓慢下降，直到浸没在溢水杯内的水中，用小桶收集溢出的水．
圆柱体的重力为_____N；圆柱体浸没在水中时所受浮力为_____N；比较_____两图可知：浸在同种液体中的物体所受浮力的大小跟物体排开液体体积有关；比较c、d两图可知：当物体浸没在同种液体中，所受浮力不随_____而改变；小华完成图甲所示的实验后，把水换成另一种液体重复上述实验，根据实验数据绘制出如图乙所示的弹簧测力计的拉力F随物体下降高度h变化的图象，那么物体浸没在这种液体中受到的浮力为_____N，这表明浸在液体中的物体所受浮力的大小还跟_____有关；该液体的密度是_____kg/m1．
21．创新小组的同学们在学习“认识凸透镜”时，将一个凸透镜放在距物理书远近不同位置，惊奇地发现在从凸透镜中分别看到正立放大的像和倒立缩小的像，如图甲所示。于是，同学们决定探究“凸透镜成像的规律”

（1）由甲图可知，凸透镜成像情况可能与_____有关。
（2）小明同学选用一个焦距f为10cm的凸透镜进行实验。如图乙是他第一次进行实验时出现的现象。请你指出小明同学操作中存在的问题是_____。
（3）在解决了上述问题后，小明同学改变蜡烛的位置进行多次实验，并将收集的证据填入表格。
实验
次数
物距
u/cm
像距
v/cm
像的性质
正立/倒立
放大/缩小
实像/虚像
1
16
30
倒立
放大
实像
2
8

正立
放大
虚像
3
14
35
倒立
放大
实像
4
30
16
倒立
缩小
实像
5
40
12
倒立
缩小
实像
6
6

正立
放大
虚像
7
4

正立
放大
虚像
8
35
14
倒立
缩小
实像
9
18
26
倒立
放大
实像
①由小明同学在实验中收集了多组证据，分析起来感觉很麻烦。针对表中数据的分析处理，请提出你的建议是_____。
②请你根据表中信息，归纳结论______。
（4）实验后，小明又选择不同焦距的凸透镜，又重复上述操作，发现凸透镜成像情况其实是由_____决定的。
22．小冬同学利用如图甲所示的装置做“观察水的沸腾“实验。
查得1标准大气压下酒精的沸点是78℃，煤的沸点是180﹣310℃，完成本实验所用的温度计玻璃泡中的液体可能是_____（“酒精”成“煤油”）。小冬根据实验数据绘制了水沸腾时温度与时间关系的图象，如图乙所示，由图象可得水的沸点为_____℃：此时，实验环境的大气压_____（填“大于”、“小于”或“等于”）1个标准大气压。若原温度时间图象如图丙a所示，若其它条件不变，实验开始时，仅将水的质量增加，则水的温度与时间的关系图象应是图中的_____。
A．a B．b C．c D．d
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．一辆汽车为50km长的新建大桥进行通车测试，如图所示．汽车总质量为1.5t，以100km/h的速度匀速通过大桥，受到的阻力是总重的0.08倍，全程消耗了4kg的汽油．g取10N/kg，求汽车通过大桥；
所需的时间；牵引力所做的功；汽油机的效率．（q汽油=4.6×107J/kg）
24．特高压输电技术是指电压等级在750kV交流和±500kV直流之上的更高一级电压等级的输电技术，包括交流特高压输电技术和直流特高压输电技术两部分．特高压交流输电，是指1000kV以上电压等级的交流输电工程及相关技术．特高压输电技术具有远距离、大容量、低损耗和经济性等特点．目前，对特高压交流输电技术的研究集中在线路参数特性和传输能力、稳定性、经济性以及绝缘与过电压电晕及工频电磁场等方面．“西电东送”就是将我国西部发电厂发出的电传输到我国东部，由发电厂输出的电功率是一定的，它决定于发电机的发电能力．根据P＝UI中发电机的功率不变效应，若提高输电线路中的电压U，那么线路中的电流I一定会减小；反之亦然．输电线路的电能损耗主要是输电线的电流热效应，输电线损失的热功P＝I2R，所以采用输电线的电阻要尽量小，如果线路中电流降低到原来，那么线路中损失的热功率就减少为原来，因此提高电压可以很有效地降低输电线路中的热功率损失．特高压交流输电，是指_____kV及以上电压等级的交流输电正程及相关技术．特高压输电技术具有远距离、大容量、_____和经济性等特点．设发电厂的输出功率P0＝1.1×108W，输电线路上的总电阻为5Ω，若采用110kV超高压输送电能，输电线路的电流为_____A，输电线路损失的热功率P1＝_____W，其与发电厂的输出电功率之P1：P0＝_____．若采用1100kV特高压输送电能，输电线路损失的热功率P2＝_____W，与特高压输送电能损失的热功率之P2：P0＝_____，所以采用特高压远距输电可以大大降低输电线路的_____损失．若想使输电线路中的热功率损耗为零，还可采用_____做为输电线材料．
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、C
【解析】
①苹果漂浮，浮力等于自身的重，即F1=G1；
而梨子沉底，说明浮力小于自身的重，即F1<G1；
若m1>m1，即G1>G1，则苹果的浮力一定大于梨子的浮力，即F1一定大于F1，故①错误；
②根据①的分析可知，若m1=m1，即G1=G1，则F1一定大于F1，故②正确；
③若V1=V1，因为苹果有部分跳出水面，所以水面下的部分小，根据知苹果受到的浮力小，即F1一定小于F1，故③正确；
④若V1>V1，又因为苹果有部分跳出水面，所以不能比较两者排开水的体积大小，则不能比较浮力的大小，故④错误；
故C正确．
点睛：本题体现了求浮力的两个最常用的方法，即一是根据浮沉条件判断浮力，二是根据阿基米德原理判断浮力，注意练习，熟练掌握．
2、D
【解析】
试题分析：北斗导航卫星系统传递信息利用的是电磁波中的微波．
故选D．
考点：卫星中继通信；电磁波的应用．
点评：这是一道考查电磁波在日常生活中的应用的基础题，比较容易，应多了解电磁波的应用事例．
3、B
【解析】
试题分析：一册物理课本的质量约200g，故重力约为2N；故A错误；课桌的高度接近1m，约为75cm（0.75m）故B正确；泰安夏天最高气温约为40℃左右，达不到60℃；故C错误；中学生100m短跑成绩约15s，故D错误；故应选B．
【考点定位】重力大小的估测；温度；时间的估测；长度的估测
4、B
【解析】
A、该材料拥有金属的特点，有较好的导电性，可以制作电子元器件，故A正确，不符合题意；
B、该金属的熔点低，故低熔点不能做成各种形状的加热装置，故B错误，符合题意；
C、该金属高硬度，故可以制造更加结实耐用的手机外壳，故C正确，不符合题意；
D、该金属比热容大于水的比热容，故吸收相等热量，该金属温度变化量较小，故D正确，不符合题意。
5、C
【解析】
AB．因为木块在绳子拉力、浮力和重力三个力的作用下而处于静止状态的，所以木块受到的绳子拉力、浮力和重力三个力平衡，所以木块受到的浮力和木块对绳的拉力不是一对平衡力，木块受到的浮力和木块的重力也不是一对平衡力，故AB选项错误；
CD．剪断细线前，F浮=G+F拉 即F浮＞G，所以剪断细线后，木块将上浮，故选C正确，D错误．
6、C
【解析】
试题分析：质量是惯性的唯一量度，所以球在空中向上运动时，当速度越来越慢，其惯性不变，A错误；球出手后受到重力和空气阻力，不受到推力作用，B错误；球上升到最高点时重力大于阻力，不是平衡力，C正确；重力G=mg，所以球下落过程中，重力不变，D错误；故选C．
考点： 惯性，平衡力的辨别，重力的大小，物体是否受力的判断
7、B
【解析】
由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联，故选B．
8、D
【解析】
A、由图可知，密度计在两液体中均处于漂浮状态，根据物体浮沉条件可知，F浮＝G，两个密度计完全相同，则重力相同，所以密度计在两种液体中所受的浮力相等；即F甲＝F乙．故A错误；
B、由图知，甲中密度计排开液体的体积大于乙中排开液体的体积，根据F浮＝ρgV排可知，甲液体的密度小于乙液体的密度，即ρ甲＜ρ乙．故B错误；
C、因ρ甲＜ρ乙，液面高度相同，则根据p＝ρgh可知，两个烧杯底部所受液体的压强p甲＜p乙，故C错误；
D、根据阿基米德原理可知，浸在液体中的物体，受到的浮力等于它排开液体的重力，F甲＝F乙，所以排开液体的重力G甲＝G乙．故D正确。
9、A
【解析】
从实物图中可以看出，两只灯泡并联，开关位于干路．
A．两只灯泡并联，开关控制干路，故A正确．
B．两只灯泡并联，开关控制L2支路，故B错误．
C．两只灯泡并联，开关控制L1支路，故C错误．
D．两只灯泡串联，故D错误．
故选A．
10、B
【解析】
滑片向右移动，滑动变阻器变大，串联电路总电阻等于各用电器电阻之和，所以电流变小，电压表测定值电阻电压，，电阻不变，电流变小，电压表读数变小．但对定值电阻来说,由于电阻不变，所以电压和电流的比值不变．对照答案，B对．

二、填空题（本大题包括7小题，每小题2分，共14分）
11、半导体 低 不能 C 38.5
【解析】
（1）发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点．（2）由电路图可知LED灯与滑动变阻器串联，根据LED的单向导电性，判断电路所处的状态，然后根据电表所测的量判断示数，（3）先求出全部改用LED灯后的节约的电能，再计算减少排放的二氧化碳的质量．
【详解】
(1)由材料可知：二极管是由半导体做成的器件；发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，所以，LED灯主要由半导体材料制成；节能被称为冷光源，是因为电热转换损耗的能量较白炽灯低；
(2)闭合开关S，LED发光；断开S，改变电源的正负极后闭合S，LED由于具有单向导电性，所以电路处于开路状态，LED不能发光；此时电压表示数为电源电压4.5V，电流表的示数为0，故选C.(3)全部改用LED灯后节约电能△E＝50kW⋅h×70%＝35kW⋅h，可减排二氧化碳△m＝△E×1kg/kW⋅h＝35kW⋅h×1.1kg/kW⋅h＝38.5kg，
12、虚 5
【解析】
根据题中“检查视力时……视力表在镜中的像与被测者相距”可知，本题考查平面镜成像的特点及应用。根据平面镜成像原理和特点进行解答。
【详解】
由平面镜成像特点可知，平面镜所成的像是虚像，所以被测者识别对面墙上镜子里视力表的虚像；
视力表到平面镜的距离是2.7m，视力表的像到平面镜的距离是2.7m，该同学在视力表前0.4m，距平面镜的距离是2.7m﹣0.4m＝2.3m，镜中视力表的像到该同学的距离为2.7m+2.3m＝5m；
13、1.68×1060.042
【解析】
试题分析：质量m=5kg，温度变化△t=95℃-15℃=80℃，根据比热容公式，则需吸收的热量为；如果这些热量由天然气燃烧来提供，则需要燃烧热值为4.0×107J/m3的天然气：，V=0.042m3。
考点：比热容计算 热值计算
14、15 2：1
【解析】
（1）由图知，闭合S1、S2、S3时，只有R1连入电路中，电压表测电源电压，电流表测电路中电流，由Q＝W＝UIt计算R1在10s内产生的热量；（2）闭合S1、S3，断开S2时，两电阻串联，电压表测R1两端电压，由串联电路特点可知R2两端电压，再由P＝UI可得两电阻的功率比。
【详解】
由电路图可知：闭合，，时，只有接入电路，此时电压表示数为3V，电流表示数为0.5A，即：U＝，，10s内电流产生的热量Q＝U； 闭合，，断开时，、串联，电压表测两端电压，示数为2V，则两端电压为：,此时与的功率之比为.
15、费力C2400
【解析】
（1）根据动力臂和阻力臂的关系进行分析，即动力臂大于阻力臂时，为省力杠杆；动力臂小于阻力臂时，为费力杠杆；动力臂等于阻力臂时，为等臂杠杆；（2）根据杠杆的平衡条件判断最小的力．
【详解】
（1）因为图中的杠杆阻力臂大于动力臂，所以该杠杆为费力杠杆；
（2）力臂越长，作用力就越小，所以在A点施加垂直于杠杆的力时，力臂为OA，此时力臂最长，即c方向的力最小．
（3）根据杠杆的平衡条件：F×OA=G×OB，则F===2400N．
16、 左右 发电机
【解析】如图为研究电磁感应现象的实验。
实验装置中，当导体棒 ab切割磁感线运动时才会产生感应电流，所以应左右运动；
灵敏电流计的指针会发生偏转，说明产生了电流，揭示了电磁感应原理，人们利用该原理发明了发电机。使人们大规模的使用电能成为可能。
点睛：电磁感应的实验中，牢记产生感应电流应具备三个条件，一、闭合回路，即必须是通路，二、一部分导体，三、切割磁感线运动。
17、折射 反射
【解析】
“鱼在云上游”是水中的鱼是由于光的折射形成的虚像；“云在水中飘”是因为水中的云属于平面镜成像，云经过水面的反射形成的与物体等大的虚像．

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
反射与入射的关系：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；
折射与入射的关系：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角；
根据以上内容作出反射光线和折射光线．
【详解】
过入射点O垂直界面作出法线，根据反射光线与入射光线分居法线两侧，反射角等于入射角，在空气中法线的另一侧作出反射光线，
根据折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角，在水中法线的另一侧作出折射光线，如图所示：

本题主要考查反射定律和折射定律的应用情况，注意真实光线为实线，法线为虚线；是一道基础题．
19、
【解析】
试题分析：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：

考点：平面镜成像的相关作图．
点评：在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像．
20、6 4 b、c或b、d 深度 1 液体的密度 0.75×101
【解析】
（1）由图a知，圆柱体的重力G＝6N；
（2）由图a、c或a、d知，圆柱体浸没在水中后所受浮力F浮＝G﹣F＝6N﹣2N＝4N；
（1）要探究浸在同种液体中的物体所受浮力大小跟物体排开液体的体积有关，需要控制液体密度相同，排开液体的体积不同，图b、c或b、d符合要求；
（4）由c、d两图可知，圆柱体完全浸没，下沉过程中，测力计的示数不变，即物体所受浮力不变；可知：当物体浸没在同种液体中，所受浮力不随深度而改变；
（5）由图乙知，物体完全浸没时测力计的示数为1N，
则圆柱体浸没在液体中后所受浮力F浮液＝G﹣F′＝6N﹣1N＝1N；
由实验知，浸在液体里的物体受到的浮力大小还跟液体的密度有关．
圆柱体浸没在水中时，排开水的体积：V排＝＝＝4×10﹣4m1，
物体浸没在另一液体中时，排开液体的体积不变，V排仍然为4×10﹣4m1，
液体的密度：
ρ液＝＝＝0.75×101kg/m1．
21、物体到凸透镜的距离 烛焰、透镜和光屏的中心不在同一高度上 将数据按像的性质进行分类，分析成同种性质的像时，物距与凸透镜焦距的关系
物距u
同侧、异侧
倒立、正立
放大、缩小
实像、虚像
像距v
u＞2f

u＝2f

f＜u＜2f

u＜f

焦距与物距的关系
【解析】
（1）甲图，看近处的物体时，做为放大镜使用，此时成正立、放大的虚像。乙图，当看远处的物体时，此时成物体倒立、缩小的实像。甲乙两图物体到凸透镜的距离不同，所以可以看出凸透镜成像的大小可能与物体到凸透镜的距离有关。
（2）小明同学选用一个焦距f为10cm的凸透镜进行实验。如图乙是他第一次进行实验时出现的现象。请你指出小明同学操作中存在的问题是烛焰、透镜和光屏的中心不在同一高度上；
（3）①由小明同学在实验中收集了多组证据，分析起来感觉很麻烦。针对表中数据的分析处理，建议是将数据按像的性质进行分类，分析成同种性质的像时，物距与凸透镜焦距的关系；
②归纳凸透镜规律的结论如下表：
物距u
同侧、异侧
倒立、正立
放大、缩小
实像、虚像
像距v
u＞2f

u＝2f

f＜u＜2f

u＜f

（4）实验后，小明又选择不同焦距的凸透镜，又重复上述操作，发现凸透镜成像情况其实是由焦距与物距的关系决定的。
22、煤油 98 小于 C
【解析】
（1）标准大气压下水的沸点是100℃，而酒精的沸点低于水的沸点，当水沸腾时，酒精早已沸腾，所以不能用酒精温度计；而煤油的沸点高于水的沸点，所以可以用煤油温度计测沸水的温度；
（2）由图象可知，水在沸腾过程温度保持98℃不变，则其沸点为98℃；水在1标准气压下的沸点为100℃，气压越低，沸点越低。所以此地大气压小于一个标准大气压；
（3）若其它条件不变，实验开始时，仅将水的质量增加，则只是水的加热时间变长，水的沸点不变，所以应是c图线，故选 C。

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）0.5h；（2）6×107J；（3）32.6%
【解析】
试题分析：（1）由v=可得，所需的时间：t===0.5h；（2）汽车总质量m=1.5t=1.5×103kg，汽车的总重力G=mg=1.5×103kg×10N/kg=1.5×104N，汽车受到的阻力是总重的0.08倍，即f=0.08G=0.08×1.5×104N=1.2×103N，因为匀速通过大桥，所以牵引力F=f=1.2×103N，牵引力所做的功W=Fs=1.2×103N×5×104m=6×107J；（3）汽油完全燃烧放出的热量Q=mq=4kg×4.6×107J/kg=1.84×108J，汽油机的效率η=×100%=×100%≈32.6%．
【考点定位】热量的计算；速度公式及其应用；功的计算
24、1000 低损耗 热功率 超导材料
【解析】
根据发电厂输出电功率和输送电压110kV， P=UI先计算输电线路的电流，利用计算输电线路损失的热功率，最后计算输电线路损失的热功率与发电厂输出电功率的比值；同理计算超高压远距离输电时，输电线路损失的热功率、输电线路损失的热功率与高压输送电的电功率的比值等，进一步得出采用的优点；
某些特殊的材料，当温度降低到一定时，电阻值突然为零的现象，叫超导现象
【详解】
（1）根据短文内容知道，特高压交流输电,是指1000及以上电压等级的交流输电正程及相关技术．特高压输电技术具有远距离、大容量、低损耗和经济性等特点；
（2）当发电厂的输出电功率是输电线路上的总电阻为5Ω时，若采用110kV的高压输送电能，由P=UI知道，输电线路的电流是：
此时输电线路损失的热功率是：
其与发电厂的输出电功率之比：
（3）采用1100kV超高压输送电能时，则此时输电线路的电流是：
此时输电线路损失的热功率是：
则与高压输送电能损失的热功率之比：
输电线路损失的热功率之比是：
由此可知，采用超高压远距离输电可以大大降低输电线路的热功率损失．
（4）由知道，要使输电线路中的热功率损耗为零，则输电线的电阻应为零，即可以采用超导材料做为输电线材料．
