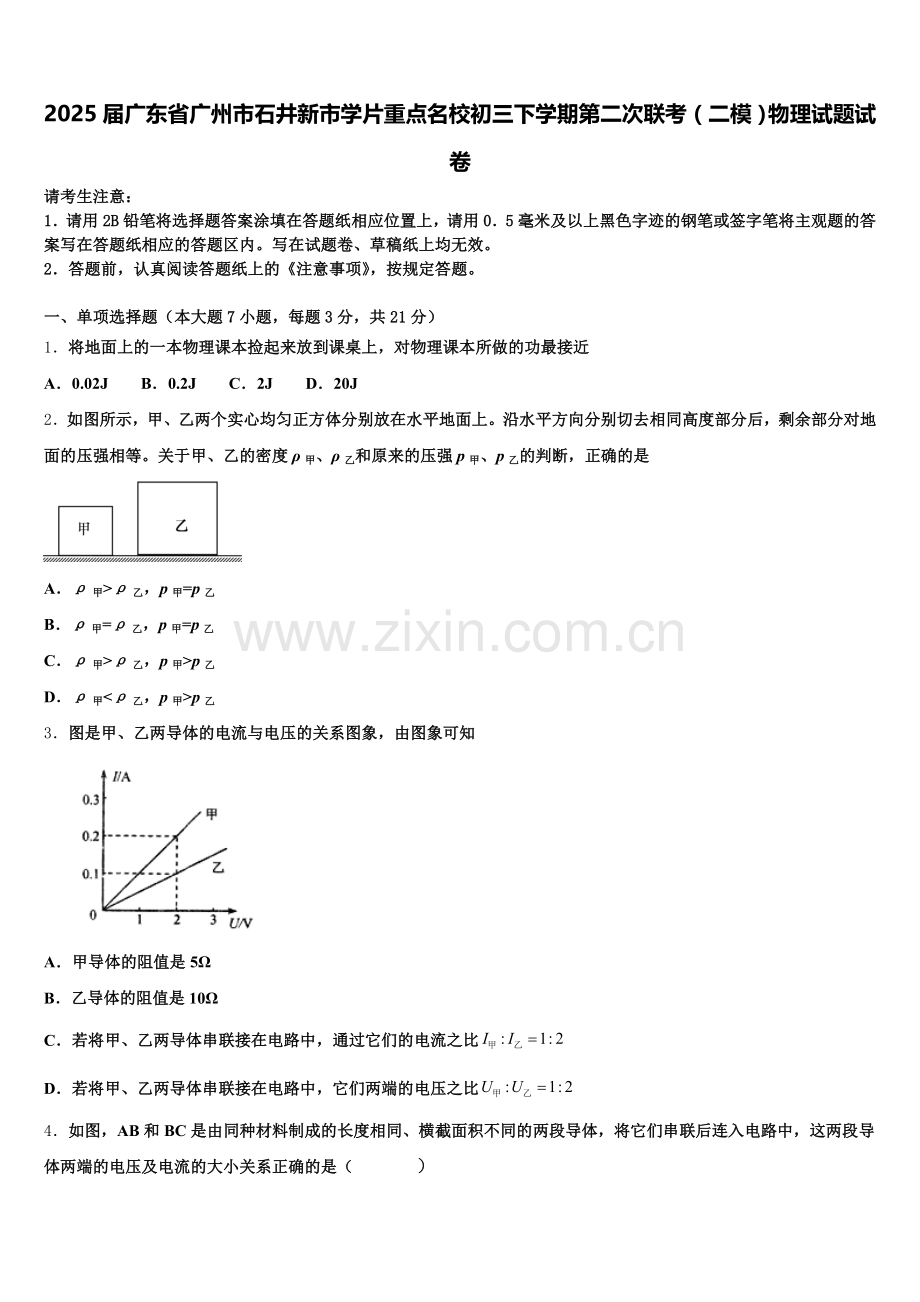

2025届广东省广州市石井新市学片重点名校初三下学期第二次联考（二模）物理试题试卷
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、单项选择题（本大题7小题，每题3分，共21分）
1．将地面上的一本物理课本捡起来放到课桌上，对物理课本所做的功最接近
A．0.02J B．0.2J C．2J D．20J
2．如图所示，甲、乙两个实心均匀正方体分别放在水平地面上。沿水平方向分别切去相同高度部分后，剩余部分对地面的压强相等。关于甲、乙的密度ρ甲、ρ乙和原来的压强p甲、p乙的判断，正确的是

A．ρ甲>ρ乙，p甲=p乙
B．ρ甲=ρ乙，p甲=p乙
C．ρ甲>ρ乙，p甲>p乙
D．ρ甲<ρ乙，p甲>p乙
3．图是甲、乙两导体的电流与电压的关系图象，由图象可知

A．甲导体的阻值是5Ω
B．乙导体的阻值是10Ω
C．若将甲、乙两导体串联接在电路中，通过它们的电流之比
D．若将甲、乙两导体串联接在电路中，它们两端的电压之比
4．如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是（ ）

A．UAB＞UBC IAB＝IBC
B．UAB＜UBC IAB＝IBC
C．UAB＞UBC IAB＜IBC
D．UAB＝UBC IAB＜IBC
5．下列现象与其物理知识不相符的是
A．影子的形成——光的直线传播
B．小孔成像——光的反射
C．湖水中青山的倒影——平面镜成像
D．雨后天空出现彩虹——光的色散
6．如图所示，要使两个小灯泡L1，L2并联，应

A．断开开关S1、S2，闭合开关S3
B．断开开关S1、S3，闭合开关S2
C．断开开关S1，闭合开关S2、S3
D．断开开关S2，闭合开关S1、S3
7．下列与声现象有关的说法中，正确的是（　　）
A．“闻其声，知其人”是根据声音的音调来判断的
B．长笛演奏者吹奏时抬起不同的手指，就会改变振动的空气柱长度从而改变长笛的音色
C．用大小不同的力拨动同一根琴弦，主要是改变声音的响度
D．摩托车发动机的排气管上附加消声器是在传播过程中减弱噪声
二、填空题（本大题7小题，共21分）
8．如图所示，一次性打火机里的燃料是一种叫丁烷的物质，通常情况下呈气态。它是在常温下，用_____的方法使它液化后储存在打火机里的；如果不小心将其摔坏，待里面的液体刚消失时，立刻捡起残骸，会感觉残骸较_____（选填“冷”、“热”），这是因为里面的液体迅速_____（填物态变化的名称）时要_____（选填“吸收”、“放出”）大量的热。

9．某同学在教室内弹奏吉他时，所发出的声音是由琴弦的_____产生的，琴声是通过______传播到其他同学耳中的。前后不同位置的同学听到声音的______是不同的。
10．被细绳拴着的小球在光滑水平面内绕O点做圆周运动，轨迹如图所示，小球所受空气阻力忽略不计.某时刻细绳突然断开，此时小球速度大小为v1，一段时间后小球运动到水平面上的P点，速度为v2，则v1_______v2（选填“>”、“=”或“<”），细绳断开时小球的位置可能是在圆周上的_______（选填“A”、“B”或“C”）点处.

11．将质量为25kg，棱长为10cm的均匀正方体木块放在1m2水平桌面的中央，该木块对桌面的压强为__________Pa；如果将它切成完全相同的八个小正方体，取其中一个放在原桌面上，则这个小木块对桌面的压强与原来大木块对桌面的压强之比为__________.（g取10N/kg）
12．如图甲所示，在空气压缩引火仪的玻璃筒底部放一小团千燥的棉花，快速压下活塞，可观察到棉花着火燃烧．此过程中活塞对筒内气体做功，气体的内能_____，这与四冲程汽油机的_____程的能量转化相同；如乙图所示的是汽油机的_____冲程，若飞轮的转速为2400r/min，在1s内，汽油机做功_____次．

13．小丽闻到烧饵块的香味，是因为烧饵块分子在做_____运动；把一壶2kg的水从25℃加热到75℃，水吸收_____J热量（c水＝4.2×103J/（kg•℃））。
14．如图甲所示，水平地面上的物体，受到方向不变的推力F的作用，其F–t和v–t的图象分别如图乙、丙所示．由图象可知：9~12 s内，推力对物体做功_____J，t=5 s时，物体受到的摩擦力是_____N．

三、作图题（共7分）
15．在图中标出通电螺线管上方小磁针静止时的N极及导线中的电流方向。

16．图甲是打开的汽车后备箱盖，它被液压杆支撑（不计后备箱盖重）．关箱盖时，它可看作一个杠杆，图乙是其简化图，O是支点，F2是液压杆作用在A点的阻力．请在图乙中画出在B点关上后备箱盖的最小动力F1及其力臂L1．
（____）

17．小磁针放在两通电螺线管之间,静止时处于下图中的位置,请完成螺线管B的绕线,并标出电流的方向．

四、实验题（本大题共5小题，共20分）
18．伏安法测小灯泡的电功率：
某物理兴趣小组在做“测量小灯泡的电功率”实验时，选取的电源为三节新干电池，使用的小灯泡额定电压为2.5V.
电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，他们分析电路故障原因可能是_____（A．小灯泡断路、B．小灯泡短路、C．滑动变阻器断路）；故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，此时小灯泡两端电压为_____V；在（2）的基础上，若要使小灯泡正常发光，他们应将图甲中滑片P向_____（选填“A”或“B”）端移动；他们移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，可知小灯泡的额定功率是_____W：挑选器材时，有两个变阻器可供选择，最合适_____（A．0-5Ω、B．0-20Ω）；一位小组成员将图甲中的小灯泡更换成定值电阻，电路其他部分不改变，他还可以完成的探究实验是_____（A．探究电流的磁场强弱与电流大小的关系B．探究电流与电压的关系C．探究电流产生的热量与电阻的关系）
19．如图所示，小明设计了下面几个实验探究声音的特征：
为了探究音调与什么因素有关，你认为四幅图中不能够完成探究目的的是___________________．如图A所示，硬纸板接触齿数不同的齿轮，齿数越多，_______（填“音调”“响度”或“音色”）越高．如图D所示，吹笔帽发出的声音是________振动产生的．如图B所示，将一把钢尺紧按在桌面上，一端伸出桌面适当的长度，拨动钢尺，就可听到________（填“钢尺”或“桌面被拍打”）振动的声音，若改用更大的力拨动钢尺，则听到声音的__________（填“音调”“响度”或“音色”）变大；逐渐增加钢尺伸出桌面的长度，仔细聆听钢尺振动发出声音后，发现音调逐渐________（填“变高”或“变低”）了，观察发现此时钢尺振动慢了，当钢尺伸出桌面超过一定长度时，虽然用同样的力拨动钢尺，却听不到声音，这时由于______________________________________________________________．
20．某班同学到实验室做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为，电阻约为。实验室有如下器材：电源（电压为）、电流表（）、电压表（）、开关各一个，导线若干，滑动变阻器三只：、、同学们设计的电路如图所示：
电压表应选用_____挡，滑动变阻器应选用_____（选填“”、“”、“”）请用笔画线代替导线，根据甲图将图乙的实物电路连接完成。实验电路接好后，合上开关时，部分同学发现电路出现故障，主要有下表所列的两种情况，请根据现象和检测结果指出故障的可能原因：
故障现象
检测
故障原因
灯泡较暗、两表的示数均较小
移动滑动变阻器滑片，现象不变
_____
灯泡不亮、电压表示数较大、电流表无示数
取下灯泡，两表的示数不变
_____
（4）下表为某小组的实验记录分析表：
实验序号
电压表示数
电流表示数
电功率
额定功率
1
3.0
0.36
1.08

2
3.8
0.4
1.52
3
4.5
0.42
1.89
老师认为该小组数据处理过程有误，你认为错误之处是： _____，小灯泡额定功率正确测量结果是_____.
21．在“探究浮力的大小跟哪些因素有关”实验时，同学们提出了如下的猜想：
①可能跟物体浸入液体的深度有关；
②可能跟物体的重力有关；
③可能跟物体的体积有关；
④可能跟物体浸入液体的体积有关；
⑤可能跟液体的密度有关．
为了验证上述猜想，李明做了如图所示的实验：他在弹簧测力计下端挂一个铁块，依次把它缓缓地浸入水中不同位置，在这一实验中：

（1）铁块从位置1﹣2﹣3的过程中，弹簧测力计的示数_____，说明铁块受到的浮力_____；从位置3﹣4的过程中，弹簧测力计的示数_____，说明铁块受到的浮力_____．（填“变大”、“变小”或“不变”）
（2）通过这一实验可以验证上述猜想_____是正确的，猜想_____是不正确的，猜想_____是没能验证出来的（填上面猜想的序号）．
（3）给你一杯清水、一个熟鸡蛋和适量的食盐，请你设计实验验证浮力与液体的密度是否有关．简要写出你的实验验证的方法：_____．
22．下面是小阳同学测滑轮组的机械效率的主要实验步骤：
①按图甲所示装置组装实验器材，标出钩码和绳子自由端起始位置分别为A和A'。
②用弹簧测力计匀速竖直向上拉动绳子自由端，将重力为G的钩码从A位置匀速提升到B位置，记录钩码上升高度为h。
③测出在这个过程中，弹簧测力计对绳的拉力为F，绳子自由端从A'位置匀速提升到B'位置，记录绳子自由端上升高度为s。
④计算出滑轮组的机械效率η。
请根据以上实验完成下列问题：

（1）画出本次实验数据的记录表格_______。
（2）实验中G＝4.8N；h、s、F的测量数值分别如图甲、乙所示，则拉力所做的有用功是_____J，滑轮组的机械效率η＝_____。
五、计算题（本大题共2小题，共13分）
23．图是某太阳能热水器，向其中注入50 kg的水，阳光照射一段时间后，水温从10℃升高到50℃．水的比热容是4.2×103J／（kg·℃）．试求：
这段时间该热水器中的水吸收的热量是多少? 如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8×107J，则这段时间该热水器的效率是多少?若用煤燃烧来提供2.8×107J的热量，需完全燃烧多少千克煤? （煤的热值约为3.5×107J／kg）
24．如下图所示 ，电源电压U为3V并保持不变，滑动变阻器规格为“10Ω，1A”．当滑片P移至最左端时，灯泡正常发光，电流表示数0.6A．求：
灯泡正常发光时灯丝电阻多大？灯泡正常发光5min电流通过灯泡做的功是多少？当滑片P在最右端时，灯泡的实际功率多大？（设灯丝的电阻恒定）
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题
嫦娥四号探测器
嫦娥四号探测器由着陆器与巡视器组成，巡视器被命名为“玉兔二号”。作为世界首个在月球背面软着陆和巡视探测的航天器，其主要任务是着陆月球表面，继续更深层次更加全面地科学探测月球地质、资源等方面的信息，完善月球的档案资料。
为什么我们总看不到月球背面呢？月球围绕地球公转的同时也在自转，地球和月球之间存在相互作用的引力，并且月球背向地球的半球离地球远，受到地球的引力小。如果月球自转周期与绕地球公转周期不相等，那么月球上同一部分与地球距离会发生变化，使其所受地球引力发生变化。这导致月球不同岩石之间产生摩擦，逐渐减慢自转的速度，最终使得月球自转与绕地球公转的周期相同，即月球被地球引力“潮汐锁定”。由于“潮汐锁定”，使得月球自转的周期等于它绕地球公转的周期，因此总是同一面朝向地球。
为了解决探测器到达月球背面后没有信号的问题，2018年5月21日，科学家把一颗叫“鹊桥”的中继卫星放在了地球和月球连线外侧的“拉格朗日点”（L2）上，在这个点上，中继卫星在地球和月球共同的引力作用下围绕地球运动，且始终悬停在月球背面的上空。这颗卫星负责地球与着陆器、月球车的通讯，为我们传回嫦娥四号的观测数据，有了这颗卫星做通讯保障，探测器才敢在月球背面着陆，这也是人类首次。

2018年12月8日，嫦娥四号探测器在西昌卫星发射中心由长征三号乙运载火箭成功发射入轨，之后经过地月转移、近月制动、环月飞行、降轨，最后着陆月球。
2019年1月3日，10时15分，嫦娥四号迎来制动时刻，7500牛发动机开机，动力下降开始；10时21分，降落相机开机，开始抓拍落月全过程；10时25分，嫦娥四号转入悬停模式，随着现场工作人员一声令下，嫦娥四号探测器从距离月面15公里处开始实施动力下降，探测器的速度逐步从相对月球1.7公里每秒降为零。经历了近700秒的落月过程，嫦娥四号探测器成功在月球背面南极﹣艾特肯盆地冯•卡门撞击坑的预选区着陆。
2019年1月11日，嫦娥四号着陆器与玉兔二号巡视器完成两器互拍，达到工程既定目标，标志着嫦娥四号任务圆满成功。
嫦娥四号采取新的能源供给方式﹣﹣同位素温差发电与热电综合利用技术结合，也就是两面太阳翼收集的太阳能和月球车上的同位素热源两种能源供给。据科学家介绍，“嫦娥四号”主要还是太阳能板供电，使用的核电源功率还比较小，仅2瓦，与电脑上的USB接口供电能力差不多，仅在月夜采集温度的时候采用。
（1）为了更直观地说明为什么我们总看不到月球的背面，可以构建月球绕地球运行过程的动态模型，构建这个模型应抓住的关键是_____。“鹊桥”卫星是靠_____传递信息的。
（2）绕月运动时的嫦娥四号探测器受到的是_____（选填平衡力作用，非平衡力作用），其运动状态_____（选填变化着，不变）。
（3）月球上没有空气，不能使用降落伞降落，只能使用反推力火箭产生的阻力实现探测器软着陆，这说明力能改变物体的_____，从悬停经700秒落月过程中，嫦娥四号探测器作_____（选填加速，减速，匀速）运动。
（4）嫦娥四号着陆器与玉兔二号巡视器上装有摄像机和照相机，摄像机和照相机的镜头相当于_____（选填凸透镜，凹透镜，平面镜），能成倒立、缩小的_____（选填实像，虚像）。
（5）嫦娥四号探测器到达月球表面后，展开太阳能电池帆板，对着太阳方向，太阳能帆板供电时，将_____能转换为_____能。
26．图甲是家庭常用的电热壶及其铭牌．

（1）电热壶外部能看到漂浮着红色浮球的透明水位计，顶部开有通气孔的水位计底部与电热壶内底相通，形成_____，红色浮球指示壶内水量，其受到的浮力_____（填“大于”、“等于”或“小于”）自身重力．图乙显示电热壶烧水的最大水量为1.7L，现装水量为_____L．图丙显示电热壶烧水的最小水量，当电热壶装有最小水量时，壶内的水_____（填“会”或“不会”）浸没电热圈．
（2）图丁是电热壶通电用的三脚插头和三孔插座，则A孔接_____，B孔接_____．
（3）电热壶正常工作时的电流为多少安_____？电阻为多少欧________？
（4）若电热壶现装水的初温为20℃，电热壶烧水效率为90%，通电正常工作4.2min，问：
①电热壶内水的质量是多少千克_______？
②水能不能被烧开__________？[1L＝10﹣3m3，c水＝4.2×103J/（kg•℃），大气压为1标准大气压]
27．如图是课本上的演示实验，请按要求回答：

甲图：该装置能探究声音产生的原因，还能探究声音的______和_______的关系．
乙图：实验现象是：________________________________________．
实验现象说明了：__________________________________________．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
一本物理课本的质量m=200g=0.2kg，
G=mg=0.2kg×10N/kg=2N，
课桌高度约为1m，
人对课本做的功：W=Gh=2N×1m=2J．
故选C．
2、C
【解析】
当从水平方向截去相同高度h后，剩余的甲物体对水平面的压强： ，剩余的乙物体对水平面的压强： ，因为剩余部分对地面的压强相等，故 ，由图得：(h甲−h)< (h乙−h)，因此：ρ甲>ρ乙；切去相同高度部分产生的压强分别是： ， ，因为ρ甲>ρ乙，所以p甲1> p乙1，剩余部分对地面的压强相等，因此原来的压强P甲、P乙的关系是：P甲>P乙，故C正确，ABD错误。
3、D
【解析】
根据题中“图是甲、乙两导体的电流与电压的关系图象，由图象……”可知，本题考查串联电路特点和欧姆定律的应用，关键是从图象中能找到有用的信息，根据串联电路的电流和电压规律，并利用欧姆定律进行分析判断。
【详解】
由图象可知，当U甲＝U乙＝2V时，I甲＝0.2A，I乙＝0.1A，
由可得，甲、乙两导体的电阻分别为：，，
将甲和乙串联接在电路中时，因串联电路中各处的电流相等，
则通过它们的电流之比。
所以，两导体两端的电压之比为：
甲和乙串联接在电路中时I＝I乙＝I甲，，故ABC错误，D正确。
4、A
【解析】
将它们串联后连入电路中，根据串联电路电流处处相等的特点，得：；
如图，AB和BC是由同种材料制成的长度相同，AB段细，而BC段粗，所以，根据，得：，即串联电路中电阻越大，分得电压越高。故A符合题意。
5、B
【解析】
根据光的直线传播、反射和折射形成的有关光现象解答即可．
【详解】
A．光在同一均匀介质中沿的直线传播，遇到障碍物形成影子，故A正确；
B．小孔成像是光直线传播现象，故B现象与其物理知识不相符，符合题意；
C．湖水中青山的倒影是平面镜成像，是由光的反射形成的，故C正确；
D．雨后天空出现的彩虹，是由光的色散形成的，故D正确；
故选B．
6、D
【解析】
A. 断开开关S1，S2，闭合开关S3时电路不通，为断路状态，不符合题意；
B. 断开开关S1，S3，闭合开关S2时，两灯串联，不符合题意；
C. 断开开关S1，闭合开关S2，S3时，会出现短路现象，电源短路，不符合题意；
D. 断开开关S2，闭合开关S1，S3时，电流分别流经两个灯泡，汇合后回到电源负极，为并联关系，符合题意．
选D．
7、C
【解析】
（1）不同的发声体因材料和结构不同，所发出的声音的音色就不同，音色是辨别不同发声体的重要依据；
（2）音调与频率有关，频率越大，音调越高；
（3）响度与振幅有关，振幅越大，响度越大；
（4）减弱噪声的途径：在声源处减弱，在传播过程中减弱，在人耳处减弱。
【详解】
A、不同的人发出声音的音色不同，所以“闻其声而知其人”是通过音色辨别的，故A错误；
B、长笛演奏者吹奏时抬起不同的手指，就会改变振动的空气柱长度，长度改变，振动的频率会发生变化，音调会改变，故B错误；
C、用大小不同的力拨动同一根琴弦，振幅不同，所以发声的响度会不同，故C正确；
D、摩托车发动机的排气管上附加消声器是在声源处减弱噪声，故D错误。
故选C。

二、填空题（本大题7小题，共21分）
8、压缩体积 冷 汽化 吸收
【解析】
液化有两种途径，降低温度和压缩体积；
[1]打火机的”气“，正是在常温下，用压缩体积的方式将其液化的；
[2][3][4]如果火机破损，则丁烷液体体迅速汽化，而汽化是吸热的，所以刚漏完气的火机会很凉。
9、振动 空气 响度
【解析】
声音是由物体振动产生的，因此琴声是由琴弦振动产生的；琴声和我们的耳朵之间有空气，琴声是通过空气传播到耳朵中；声音的响度与物体距离发声体的远近有关，物体距离发声体越近，响度越大，故前后不同位置的同学听到声音的响度是不同的。
10、= C
【解析】
被细绳拴着的小球在光滑水平面绕O点做圆周运动，由于不计阻力，某时刻细绳断时，球在水平方向上不受力的作用，竖直方向上受重力和支持力，但小球由于具有惯性，将按照原来的速度在水平方向做匀速直线运动，故小球在断开时的速度与P点的速度相同；细绳断开时小球速度沿切线方向飞出，故细绳断开时小球的位置可能是在圆周上的C点处，如图所示：

11、2.5X104 Pa 1:2
【解析】
木块对桌面的压力F=G=mg=25kg×10N/kg=250N，
木块对桌面的压强
设原来正方体的重为G，底面积为S，
原来正方体放置在水平地面上，对地面的压强：
将这个木块切成完全相同的八个小正方体，则一个小木块的重为，其底面积为，
一个小正方体对水平地面的压强：，即
12、增加 压缩 做功 20
【解析】
(1)在空气压缩引火仪玻璃筒的底部放一小团干燥的棉花，用力将活塞迅速向下压，棉花燃烧起来；说明压缩筒内空气做功，使空气的内能增加；压火仪实验中，活塞的机械能转化为空气的内能，与内燃机的压缩冲程相似；(2)从图中可以看出，气门都关闭、火花塞点火和活塞向下移动的特点，可以判断这个冲程是做功冲程；(3)四冲程汽油机的飞轮转速为2400r/min＝40r/s，则该飞轮每秒钟转40圈，因为一个工作循环飞轮转2圈，完成4个冲程，做功1次，所以1s内，飞轮转40圈，共20个工作循环，共80个冲程，共做功20次．
（1）改变内能的方法有：做功和热传递；当对物体做功，物体的内能将增大，温度升高；内燃机有四个冲程，在压缩冲程中，活塞压缩空气做功，将机械能转化为内能；（2）汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气；根据气门的关闭情况和活塞的运行方向判断什么冲程；（3）汽油机的一个工作循环由吸气冲程、压缩冲程、做功冲程、排气冲程四个冲程组成．在一个工作循环中曲轴转2圈，飞轮转2周，做功一次．
13、无规则的 4.2×105J
【解析】
小丽闻到烧饵块的香味，这是因为饵块在不停的做无规则的运动，进入鼻孔的缘故，属于扩散现象；
水吸收的热量：Q吸＝c水m（t﹣t0）
＝4.2×103J/（kg•℃）×2kg×（75℃﹣25℃）
＝4.2×105J。
14、54 6
【解析】
由丙图知，9−12s时，物体匀速运动，v=3m/s，由乙图知，9−12s时，F=6N，则拉力F做功的功率：=6N×3m/s=18W；所以由 可知此过程中拉力F做的功为：=18W×(12s−9s)=54J；由于物体匀速运动，受力平衡，所以摩擦力与推力F平衡，大小为6N.

三、作图题（共7分）
15、
【解析】
试题分析：由右手定则可知，导线中的电流应是从左端进入的，根据磁极间的相互作用可知，小磁针的右端是N极，如上图所示。
【考点定位】通电螺线管
16、
【解析】
由杠杆平衡条件F1 L1=F2 L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OB作为动力臂L1最长；关上后备盖时，动力的方向应该向下，过点B垂直于OB向下作出最小动力F1的示意图，如下图所示：

17、
【解析】
小磁针的S极靠近了螺线管A的右端，根据磁极间的相互作用规律可知，螺线管A的右端为N极，左端为S极．同理可以确定螺线管B的左端为S极，右端为N极．根据螺线管A的磁极，结合其线圈绕向，利用安培定则可以确定螺线管中的电流方向是从螺线管的左端流入，右端流出．再结合螺线管B的磁极，利用安培定则可以确定螺线管B的线圈绕向．

四、实验题（本大题共5小题，共20分）
18、B 2.4 B 0.5 B B
【解析】
（1）闭合开关，电流表的指针明显偏转，说明电路是通路，而电压表的示数为零说明电压表并联的部分短路或电压表接线柱断路，若接线柱连接无误则原因是灯泡短路，故B符合题意；
（2）由图甲可知电压表的量程为0～3V，由图乙可知分度值为0.1V，电压表的示数为2.4V；
（3）因电压表的示数为2.4V，所以灯泡电压小于灯泡额定电压，需要使灯泡两端的电压增大，即需要减小电路中的电阻，则滑动变阻器滑片向B端移动，使接入电路的阻值变小；
（4）由图象可知灯泡两端的电压为2.5V时，对应的电路中电流为0.2A，则灯泡的额定功率为P=ULI=2.5V×0.2A=0.5W；
（5）电源为三节新干电池，电源电压U=3×1.5V=4.5V，灯泡正常发光时的电压为2.5V，滑动变阻器两端的电压：U滑=U-UL=4.5V-2.5V=2V，此时滑动变阻器接入电路的阻值为：R滑==10Ω，大于滑动变阻器“0-5Ω ”的最大阻值，应选规格为“0-20Ω”的滑动变阻器B；
（6）小灯泡更换成定值电阻，能保持电阻不变，通过改变电压来改变电流能探究电流跟电压的关系，故B正确，AC错误。
19、D 音调 空气 钢尺 响度 振动频率小于20 Hz，发出次声波
【解析】
试题分析：（1）音调是指声音的高低，频率越高，音调越高；响度是指声音的强弱，物体振幅越大，响度越强；听者距发声者越远响度越弱．故选D
（2）如图A所示，硬纸板接触齿数不同的齿轮，齿数越多，硬纸板振动的频率越高，音调越高．如图D所示，吹笔帽发出的声音是空气振动产生的．
（3）拨动钢尺，钢尺振动发声，就可听到钢尺振动的声音，若改用更大的力拨动钢尺，钢尺振动的幅度增大，则听到声音的响度变大；当钢尺伸出桌面超过一定长度时，钢尺振动变慢，音调逐渐变低，振动频率小于20Hz，发出次声波，低于人耳的听声范围，人耳听不到声音．
考点：声现象
20、0～15V 见解析 滑动变阻器同时接到下面两个接线柱 灯泡断路 额定功率计算错误 1.52
【解析】
（1）灯泡额定电压是3.8V，因此电压表应选0～15V量程；
灯泡正常工作时，电路电流约为，
滑动变阻器两端电压为：U′＝U﹣UL＝6V﹣3.8V＝2.2V。
所以滑动变阻器电阻为：，所以滑动变阻器应选R2（10Ω 0.5A）。
（2）由甲图可知，滑动变阻器滑片右侧电阻线连入电路中，所以应将下接线柱B连入电路。电路图如下：

（3）①灯泡较暗、两表的示数均较小，移动滑动变阻器滑片，现象不变，故障原因是：滑动变阻器同时接到下面两个接线柱；
②灯泡不亮、电压表示数较大、电流表无示数，取下灯泡，两表的示数不变故障原因是：灯泡断路。
（4）由表格可知，该小组把灯泡在不同电压下的实际功率的平均值作为灯泡额定功率，这是错误的；
由表中数据可知，灯泡在额定电压3.8V下的功率是1.52W，因此灯泡的额定功率是1.52W。
21、变小 变大 不变 不变 ④ ① ②③⑤ 先把鸡蛋放入清水中，鸡蛋会下沉，在向水中放入适量的食盐，鸡蛋会慢慢上浮． 说明鸡蛋浸没在清水和盐水中受到的浮力不同，由此验证物体受到的浮力与液体的密度有关．
【解析】
（1）由图可知，F示1＞F示2＞F示3=F示4，即铁块从位置1-2-3的过程中，弹簧测力计的示数变小，根据称重法，F浮=G-F示，可知铁块受到的浮力变大；从位置3-4的过程中，弹簧测力计的示数不变，说明铁块受到的浮力不变；
（2）在上面的操作中，物体浸入液体的深度和物体浸入液体的体积发生了改变，而物体的重力、物体的体积、液体的密度均没有改变；在研究浮力跟物体浸入液体的体积有关时，控制液体的密度不同，只改变了浸入液体的体积大小，而浮力大小不同，可知浮力大小可能跟物体浸入液体的体积有关，即④是正确的；但在研究浮力与物体浸入液体的深度的关系时，只控制排开液体的密度相同，没有控制排开液体的体积相同，故得出的结论是错误的；猜想①是不正确的；
结合（1）中，排开液体的体积越大，受到的浮力越大，故通过这一实验可以验证上述猜想④是正确的，猜想①是不正确的，猜想②③⑤是没能验证出来的；猜想②③⑤是没能验证出来的；
（3）先把鸡蛋放入清水中，鸡蛋会下沉（此时浮力小于重力），在向水中放入适量的食盐，鸡蛋会慢慢上浮（浮力大于重力），说明鸡蛋浸没在清水和盐水中受到的浮力不同，由此验证物体受到的浮力与液体的密度有关．
故答案为（1）变小；变大；不变；不变；（2）④；①；②③⑤；（3）先把鸡蛋放入清水中，鸡蛋会下沉，在向水中放入适量的食盐，鸡蛋会慢慢上浮．说明鸡蛋浸没在清水和盐水中受到的浮力不同，由此验证物体受到的浮力与液体的密度有关．
22、
钩码重力G/N
钩码上升高度h/m
弹簧测力计示数F/N
绳端上升的高度s/m
有用功
W有/J
总功
W总/J
机械效率

0.24 80%
【解析】
（1）根据η＝＝×100%知，表格中需要有钩码的重力、钩码上升的高度、弹簧测力计的示数、有用功、总功、机械效率这几项，表格如下图所示：
钩码重力G/N
钩码上升高度h/m
弹簧测力计示数F/N
绳端上升的高度s/m
有用功
W有/J
总功
W总/J
机械效率

（2）由图知刻度尺的最小分度值为1cm，钩码示数的高度h＝hAB＝5.0cm＝0.050m，拉力F移动的距离为s＝hA′B′＝35.0cm﹣20.0cm＝15.0cm＝0.150m，
弹簧测力计的分度值为0.2N，示数为2N；
有用功：W有用＝Gh＝4.8N×0.050m＝0.24J，
总功：W总＝Fs＝2N×0.150m＝0.3J，
机械效率为：η＝＝×100%＝80%。

五、计算题（本大题共2小题，共13分）
23、 (1) 8.4×106 J；(2) 30%；(3) 0.8 kg
【解析】
（1）水吸收的热量：Q吸=cm（t-t0）
代入数据Q吸=4.2×103J/（kg•℃）×50kg×（50℃-10℃）=8.4×106J．
（2）热水器的效率：;
（3）由题意得，煤完全燃烧放出的热量Q放=Q=2.8×107J，
由Q=mq得需完全燃烧煤的质量：．
24、（1）5；（2）540J；9（3）0.2W
【解析】
（1）由电路图知道，当滑片P移至最左端时，电路为灯泡的简单电路，电流表测电路中的电流，此时灯泡正常发光，则电源的电压U=3V，即灯泡的额定电压是3V，由欧姆定律知道，正常发光时灯丝电阻是： =5Ω；
（2）灯泡正常发光5min内电流通过灯泡做的功是：WL =UIL t=3V×0.6A×5×60s=540J；
（3）滑片P在最右端时，灯泡与电阻串联，由欧姆定律知道，此时电路的电流是： =0.2A，由 知道，灯泡的实际功率是： ．

六、综合能力题（本大题共3小题，共18分）
25、月球自转的周期等于它绕地球公转的周期 电磁波 非平衡力作用 变化着 运动状态 减速 凸透镜 实像 太阳能 电
【解析】
（1）月球绕地球一周的过程中，其正面始终正对地球，据此可知，月球公转一周的时间内恰好自转一周，故构建这个模型应抓住的关键是月球自转的周期等于它绕地球公转的周期；卫星导航靠电磁波传递信息；
（2）嫦娥四号绕月转动不是直线运动，运动方向不断变化，也就是状态不断变化，所以受非平衡力的作用；
（3）使用反推力火箭产生的阻力实现探测器软着陆，火箭在反推力的作用下速度减小，说明力能改变物体的运动状态；探测器从悬停经700秒落月过程中，速度逐渐减小，最后安全着陆；
（4）照相机和摄像机的镜头相当于凸透镜，能成倒立、缩小、实像；
（5）太阳能电池板供电时，把太阳能转化为电能。
26、连通器 等于 1.5 会 地线 火线 5A 44Ω 1.5kg 不能
【解析】
（1）电热水壶的水位计是一个小容器，其顶部有通气孔，其底部与壶内的水直接连接，构成连通器，所以，静止时水位计中水位与壶内的水位是一致的；由于红色浮球是漂浮在液面上，所以，受浮力和重力二力平衡，即大小相等；水位计内液面和量筒内液面一样，呈凹形，读数时视线应与凹液面底部相平，由图乙知道，底部对应1.5L，即现装水量为1.5L；当壶内水面达到最小水量时，说明是安全的，即水能够浸没电热圈．
（2）安全用电要求三孔插座的接法是：右火、左零、上地，所以，A是上边的孔，接地线，B是右边的孔，接火线．
（3）根据P＝UI知道，电热壶正常工作时的电流是：I＝＝5A；
根据P＝知道，电热壶正常工作时的电阻是：R＝＝44Ω；
（4）①1.5L＝1.5×10﹣3m3，由ρ＝知道，电热壶内水的质量是：m＝ρV＝1.0×103kg/m3×1.5×10﹣3m3＝1.5kg；
②4.2min＝4.2×60s＝252s，
由p＝知道，消耗的电能是：W＝Pt＝1100W×252s＝277200J，
水吸收的热是：Q吸＝ηW＝90%×277200J＝249480J，
由Q吸＝cm△t知道，水升高的温度是：△t＝＝39.6℃，
因为 t＝t0+△t＝20℃+39.6℃＝59.6℃＜100℃，即水不能被烧开．
27、
【解析】
1、解决此题要知道：
在甲实验中，把音叉的振动转化为轻质小球的运动，这样可以把音叉的微小振动进行放大；
在乙实验中，要控制两个烧瓶中水的质量和初温相同，通过观察温度计的示数变化判断产生热量的多少．
2、解：甲图：在该实验中通过观察小球的运动可以知道音叉在振动，如果响度越大，小球被弹开的距离越大，这也说明响度与音叉振动的幅度有关；
乙图：在实验中，刚开始温度计的示数相同，当加热一段时间后，发现两个瓶中水的温度升高的快慢不同，这也说明当电阻不同时，在相同的时间内，当电流相同时，电阻越大，其产生的热量就越多；
故答案为响度、振幅；
温度计示数升高快慢不同；
电流相同时，相同时间内，电阻大的产生的热量多．
考点：响度与振幅、电流的热效应
点评：此题结合初中物理小实验考查对物理学方法的理解与应用，要会灵活处理，是中考实验的热点．
