2025年河南省邓州市张村乡中学初三3月中考模拟物理试题
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、单选题（本大题共10小题，共30分）
1．吹奏竖笛时，用手指按压不同笛孔的目的是为了改变笛声的 （ ）
A．响度 B．音调 C．音色 D．振幅
2．下列现象对应的物态变化及吸放热情况正确的是
A．春天冰雪逐渐融化成水——汽化、吸热
B．夏天自来水管外壁上出现的水——液化、放热
C．秋天出现笼罩大地的浓雾——汽化、放热
D．冬天窗户玻璃上形成的冰花——凝固、吸热
3．为测量某种液体的密度，小明利用天平和量杯测量了液体和量杯的总质量m及液体的体积V，得到几组数据并绘出了m﹣V图象，如图所示．下列说法正确的是

A．该液体密度为2g/cm3 B．该液体密度为1.25g/cm3
C．量杯质量为40g D．60cm3该液体质量为60g
4．如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起：再闭合S2车前大灯L2也亮起。符合这一情况的电路图是（ ）

A． B． C． D．

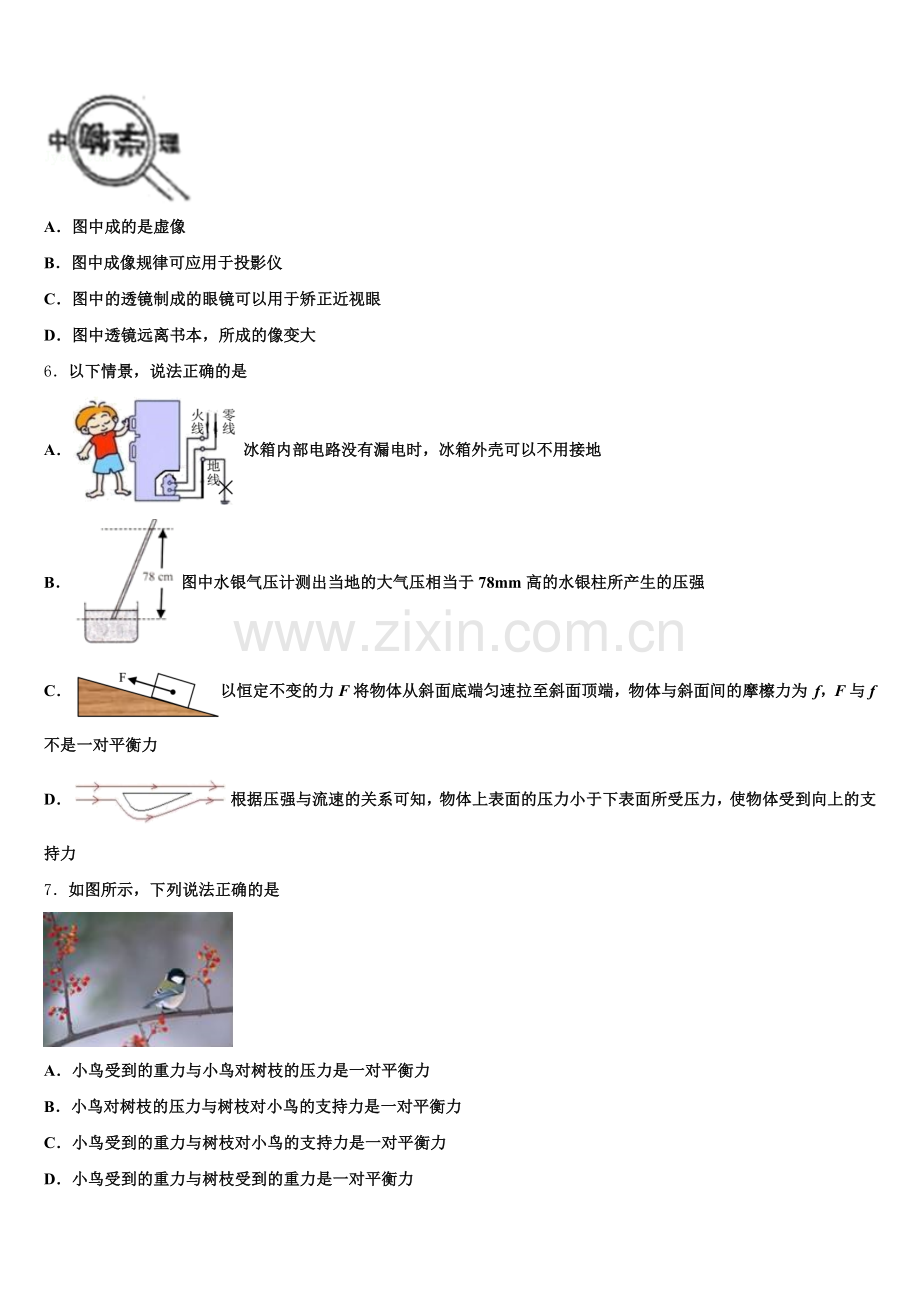

5．小华用透镜观察书上的字，看到如图所示情景，以下说法正确的是（　　）

A．图中成的是虚像
B．图中成像规律可应用于投影仪
C．图中的透镜制成的眼镜可以用于矫正近视眼
D．图中透镜远离书本，所成的像变大
6．以下情景，说法正确的是
A．冰箱内部电路没有漏电时，冰箱外壳可以不用接地
B．图中水银气压计测出当地的大气压相当于78mm高的水银柱所产生的压强
C．以恒定不变的力F将物体从斜面底端匀速拉至斜面顶端，物体与斜面间的摩檫力为 f，F与f不是一对平衡力
D．根据压强与流速的关系可知，物体上表面的压力小于下表面所受压力，使物体受到向上的支持力
7．如图所示，下列说法正确的是

A．小鸟受到的重力与小鸟对树枝的压力是一对平衡力
B．小鸟对树枝的压力与树枝对小鸟的支持力是一对平衡力
C．小鸟受到的重力与树枝对小鸟的支持力是一对平衡力
D．小鸟受到的重力与树枝受到的重力是一对平衡力
8．描述二十四节气的相关诗句中蕴含着丰富的科学知识，一下分析正确的是
A．立春：“大地阳和暖气生”，大地内能的增加是通过做功的方式实现的
B．清明：“清明时节雨纷纷”，形成雨是凝固现象，需要吸热
C．秋风：“丹桂小菊万径香”，桂花飘香说明分子在永不停息的运动
D．霜降：“一朝秋暮露成霜”，形成霜是升华现象，需要吸热
9．如图甲所示，一个不能打开的盒子外面露出一段细长的导线，在不损坏导线的情况下，用图乙中（a）、（b）两个实验所对应的结论来判断导线中是否有电流，下列说法中正确的是（　　）

A．只有（a）能 B．只有（b）能 C．（a）（b）都能 D．（a）（b）都不能
10．如图所示，一条形磁铁周围放着能自由转动的小磁针甲、乙、丙、丁，这四根磁针静止时N极指向画错的是（磁针的黑端表示N极）（　　）

A．甲 B．乙 C．丙 D．丁
二、多选题（本大题共3小题，共12分）
11．以下关于安全用电的说法，正确的是
A．用电壶烧水时，其金属外壳必须通过三孔插座接地
B．使用测电笔时，手不能接触笔上任何金属
C．保险丝熔断了，是发生了短路或电路中电流过大
D．开关的塑料外壳是不导电的，用湿手拨动开关不会触电
12．下列说法中，正确的是
A．电功率是表示电流做功多少的物理量
B．电功率是表示电流做功快慢的物理量
C．用电器的电功率越大，做功越多
D．相同时间内，消耗功率大的用电器耗电一定多
13．有关热现象，下列说法中正确的是
A．物体内能增加，一定吸收了热量
B．在热传递过程中，吸收热量的物体温度一定升高
C．质量相同的燃料完全燃烧时，放出热量越多的热值越大
D．走进鲜花店就可以闻到花香，这是扩散现象
三、填空题（本大题共5小题，共10分）
14．2012年3月31日晚8点半到9点半，在全球举行一场名为“地球时间”的熄灯接力活动，人们用黑暗的方式唤醒人类的环保意识．小明家有1.5kW的用电器停止使用1h，则节约用电_____J，相当于_____kg酒精完全燃烧释放的能量．为了节约资源，许多家庭安装了太阳能热水器，太阳能热水器主要是通过_____方式增加水的内能．（酒精热值为=3.0×107J／kg）

15．地铁9号线是松江市民出行搭乘的重要交通工具，当9号线列车启动时，以站台为参照物，列车是___的（选填“运动”或“静止”）。加速过程中，列车的动能____，惯性____（后两格选填“增大”、“不变”或“减小”）。
16．小明在家中用煤气灶将初温为20℃，质量为2kg的一壶水加热到80℃，这是通过______的方式使水的内能______．如果煤气完全燃烧放出的热量只有60%被水吸收，则至少需要燃烧______kg的煤气 [水的比热容为4.2×103J/(kg·℃)，煤气的热值为4.2×107J/kg]．
17．如图是关于电阻R1、R2的电流与电压关系的图象，则R1______R2，若将R1、R2并联接在电压为2V的电路中，则干路的电流为______A．

18．在10秒内通过某导体横截面的电荷量为5库，电流所做的功为15焦。则通过导体的电流为____安，此时导体两端的电压为_____伏。当该导体两端的电压为0伏时，导体的电阻为______欧。
四、计算题（本大题共3小题，共29分）
19．环保部门为了保持城市的清洁，定期使用洒水车对主干道洒水保洁．已知洒水车自身的质量为5t，满载时可以装水8t．某日清晨，洒水车满载时在马路上匀速行驶，8min 内行驶了4800 m，消耗燃油6kg（假设燃油完全燃烧），已知洒水车满载行驶时的牵引力大约是其总重的 0.1 倍，g =10N/kg，燃油的热值是3×107J/kg．求上述过程中：
（1）洒水车运动的速度；
（2）牵引力对洒水车做的功；
（3）牵引力对洒水车做功的功率；
（4）汽车发动机的效率．（精确到1%）
20．小红用如图所示电路测量未知电阻R2的阻值，实验时，闭合S、S1，电压表的示数是12V；闭合S、断开S1，电压表的示数是8V.已知电阻R1为40Ω，电源电压保持不变，求被测电阻R2的阻值.

21．现有一个用超薄材料制成的圆柱形容器,如图甲,它的下端封闭，上端开口,底面积S=200cm2,高度h=20cm,质量为100g;另有一个实心均匀圆柱体,如图乙,它的密度ρ=0.6×103kg/m3,底面积S1=120cm2,高度与容器高度相同。二者均放置在水平地面上.

(1)图乙中,圆柱体的质量是多少？
(2)将圆柱体竖直放在圆柱形容器内(如图丙),此时容器对地面的压强是多少?
(3)向容器内缓缓注水直至圆柱体对容器底部的压力刚好为零,此时水对容器底的压强是多少
五、作图题（本大题共2小题，共4分）
22．浮在水面的小球所受浮力为6牛，请在图中用力的图示法画出该浮力F浮。

23．重为3牛的物体静止放在水平地面上，用力的图示法在图中画出物体受到的支持力F。
（____）

六、实验探究题（本大题共3小题，共15分）
24．小明利用如图所示的电路测量小灯泡的额定功率．滑动变阻器标有“”字样，电源电压恒为，小灯泡的额定电压为，额定功率小于，阻值为、、的三个定值电阻R．
请用笔画线代替导线，完成图甲中实物电路的连接．电路连接正确后，把滑片调到最左端，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，若故障只有一处，则故障可是： ____________．手除故障后，继续实验，收集的数据记录在表一中．当电压表的示数为时，电流表的示数加图乙所示，小灯泡的额定功率_______W．
表一
实验序号
1
2
3
4
电压/V
1.0
1.5
2.0
2.5
电流/A
0.26
0.29
0.32

（4）分析表一中的数据，可知实验中选用的是__________的定值电阻．小明完成上述实验后，去掉电流表，又多用了两个开关及一些导线，没有更换其它器材，设计了如图丙所示的电路，也完成了对小灯泡额定功率的测量，实验步骤下，请补充完整：
①闭合、，断开，移动滑片，使电压表的示数为__________V；
②________________，读出电压表的示数为U；
③灯泡额定功率的表达式为__________（用已知量和测量的最表示）．
25．小兰家前段时间通过天猫购物平合新买了一合某品牌双门冰箱，如图甲所示．
商家将冰箱送到小兰家后，根据父母的要求，送货工人将冰箱放到厨房的某个位置便离开了．小兰感觉冰箱放置的并没有水平，于是她准备了铁钉、细线和量角器，通过实验检验冰箱是否水平并进行有效调整，步骤如下：
a．她先利用细线和铁钉自制一个重垂线，这是利用重力的方向是_____．
b．她将量角器的底边与冰箱的侧面的顶边重合，再将重垂线吊在量角器的圆心，通过观察_____，确定冰箱是否放置水平；
c．在爸爸的帮助下，通过调节冰箱底部的调节脚将冰箱调整水平．如图乙所示是这台电冰箱的简化电路图．图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯．下列判断正确的是_____．
A．S1闭合、S2断开时，照明灯与电动机并联
B．S1、S2都闭合时，照明灯与电动机串联
C．关上冰箱门时、S1自动断开，使得照明灯熄灭
D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作小兰仔细阅读了冰箱使用说明书，按要求放置的冰箱与墙之间要保持一定的距离．
为什么冰箱不能紧贴着墙放置呢？小兰经过思考提出了以下猜想：
猜想一：冰箱按要求放置可能会降低冰箱内的温度
猜想二：冰箱按要求放置可能会减少冰箱消耗的电能
a．为了验证猜想一，小兰用温度计测量冰箱冷藏室的温度．但测量时发现，由于冰箱冷藏室的温度与室温相差较大，温度计从冰箱内取岀读数时示数迅速变化．为了使温度计从冰箱内取出读数时示数变化不明显，她可以_____（请你为她设计一种可行性方案）．小兰通过该方案分别测出冰箱在不同放置情况时冷藏室的温度，发现温度计示数几乎一样，这说明猜想一是_____的（选填“正确”或“错误”）．
b．为了验证精想二，小兰用电能表测出冰箱在不同放置情况下消耗的电能．测量时，除冰箱位置不同外，应控制冰箱内外工作环境、工作电压、通电时间相同，并且还应该_____．小芳通过比较测量结果验证了猜想二是正确的．
26．用图甲所示的装置对冰进行加热，并且每隔相同的事件记录一次温度计的示数，同时观察物质的状态，图乙和图丙中有一幅是根据实验记录的数据绘制而成的，回答下列问题：

（1）冰属于____（选填“晶体”或“非晶体”）．
（2）在图像中AB阶段物质处于_____状态（选填“固体”、“液化”或“固液共存”），熔化时间经历_____min.
（3）图乙和图两中CD段正确的是______，若CD与AB对应的物质的比热容分别是c1和c2，则正确的图中cl：c2=______
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
笛子是管乐器，管乐器是靠空气柱振动发声的，空气柱长短不同，发出的音调不同，笛子演奏者吹笛子时空气柱振动会发出声音，用手指按压笛孔的不同位置控制空气柱的长度不同时，空气柱振动的快慢不同，所以会发出不同音调的声音。
2、B
【解析】
A．春天，冰雪融化是物质由固态变成液态的熔化过程，熔化吸热，故A错误；
B．夏天，自来水管外壁上出现的水是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，液化放热，故B正确；
C．秋天，出现笼罩大地的浓雾是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，液化放热，故C错误；
D．冬天，窗户玻璃上形成的冰花是气态的水蒸气直接变成固态的冰，是凝华现象，凝华放热，故D错误．
3、D
【解析】
AB.设量杯的质量为m杯，液体的密度为ρ，读图可知，当液体体积为V1＝20cm3时，液体和杯的总质量m总1＝m1+m杯＝40g可得： ①，当液体体积为V2＝80cm3时，液体和杯的总质量m总2＝m2+m杯＝100g，可得：ρ×80cm3+m杯＝100g②，①﹣②得：液体的密度：ρ＝1g/cm3，故AB错误；
C.把量杯质量为40g代入①得m杯＝20g，故错误；
D.当液体的体积V3＝60cm3时，液体质量： ，故正确．
4、D
【解析】
A．由电路图可知，只闭合S1时，两灯泡均不亮，故A不符合题意；
B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，故B不符合题意；
C．由电路图可知，只闭合S1时，近灯光L2亮，再闭合S2时，日间行车灯L1亮，故C不符合题意；
D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，近灯光L2亮，故D符合题意。
5、B
【解析】
根据凸透镜成像规律，利用成像时物距和像距变化的特点解答即可。
【详解】
A、图中成倒立放大的实像，凸透镜成像时，倒立的像一定是实像，故A错误；
B、当物距大于一倍焦距小于二倍焦距，成倒立放大的实像，可应用于投影仪，故B正确。
C、近视镜用凹透镜进行矫正，图中是凸透镜成像，故C错误；
D、当透镜原理课本时，物距变大，像距变小，像也会变小，故D错误。
故选B。
凸透镜成像规律的实验是常考试的内容，要掌握成像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小，这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大。
6、C
【解析】
A．带金属壳的用电器之所以接地是为了在发生漏电时能让电流流入大地，避免发生触电事故，所以冰箱内部电路没有漏电，冰箱外壳也要接地，故A错误；
B．在托里拆利实验中，玻璃管内外水银面的高度差反映了大气压强的大小，图中78mm高的水银柱是指水银面到玻璃管口的高度，故B错误；
C．设斜面的高度为h，斜面的长度为s，有用功：W有用=Gh，总功：W总=Fs，克服摩擦做的额外功：W额=fs，W总=W有用+W额，即Fs=Gh+fs，摩擦阻力：f=F-，由此可看出，f≠F，不能满足二力平衡的条件，所以拉力和摩擦力不是一对平衡力，故C正确；
D．由于上表面平直，下表面弯曲，所以空气通过上表面的流速较小，通过下表面的流速较大，故物体上表面的压强大于下表面的压强，物体上表面的压力大于下表面所受压力，使物体受到向下的力，故D错误。
7、C
【解析】
A. 小鸟受到的重力与小鸟对树枝的压力作用在不同的物体上，且方向相同，不是一对平衡力，故A错误；
B. 小鸟对树枝的压力与树枝对小鸟的支持力作用在不同的物体上，不是一对平衡力，故B错误；
C. 小鸟受到的重力与树枝对小鸟的支持力大小相等、方向相反、作用在一条直线上、作用在同一个物体上，是一对平衡力，故C正确；
D. 小鸟受到的重力与树枝受到的重力作用在不同的物体上，不是一对平衡力，故D错误．故选C.
8、C
【解析】
A．“大地阳和暖气生”，大地内能的增加是太阳通过热传递的方式实现的，故A错误；
B．“清明时节雨纷纷”，雨的形成是液化现象，同时是一个放热过程，故B错误；
C．物质的分子在不停的做无规则运动，桂花飘香是桂花分子运动的结果，说明分子在永不停息地做无规则运动．故C正确；
D．霜是高空中的水蒸气凝华形成的固态小冰晶，凝华放出热量，故D错误．
9、C
【解析】
由于不能断开导线，因此可用电流的磁效应来设计实验：①将导线放入磁场，观察导线是否因受磁场力运动；②通电直导线周围存在磁场；将导线平行于小磁针的正上方，通过观察小磁针是否发生偏转来进行判断。
【详解】
由图可知，（a）闭合电路中的导体在磁场中受力运动，就能说明导体中有电流；（b）中的小磁针在通电导线的周围，闭合开关后，小磁针会发生偏转，就能说明导线中有电流，这是电流的磁效应，因此（a）（b）都能用来判断导线中是否有电流。
故选C。
10、C
【解析】
知道小磁针在磁场中静止时，北极所指的方向与磁场的方向一致．磁场中的磁感线都是从磁体的北极出发回到南极．磁场中的磁感线方向从磁体的N极出来回到南极，小磁针静止时N极所指的方向与磁感线的方向相同．由图可以看出丙错误．

二、多选题（本大题共3小题，共12分）
11、AC
【解析】
A、洗衣机等家用电器的金属外壳要接地，以防外壳带电危及人身安全。故A正确；
B、使用测电笔时，要用手接触测电笔笔尾的金属体，这样才能辨别火线和零线，故B错误；
C、保险丝熔断，说明电路中电流过大，其原因可能是短路或用电器总功率过大造成的，故C正确；
D、开关的塑料外壳是不导电的，但用湿手拨动开关时可能会造成触电事故，故D错误。
故选：AC。
12、BD
【解析】
：电功率是表示电流做功快慢的物理量，用电器的电功率越大，做功不一定越多，相同时间内，功率大的用电器耗电不一定多．所以，B是正确的．
13、CD
【解析】
A、物体的内能增加，可能吸收了热量，也可能对物体做了功；故A错误；
B、若只发生热传递，物体吸收热量，温度可能不变，如冰熔化，吸收热量，内能增加，温度不变，故B错误；
C、1kg某种燃料完全燃烧放出的热量叫做这种燃料的热值，质量相同的燃料完全燃烧时，放出热量越多的热值越大，故C正确；
D、鲜花的花香分子不停地做无规则的运动，扩散到空气中，所以走进鲜花店就可以闻到花香，故D正确．
故选CD．
点睛：注意理解热值的物理概念，热值是燃料的特性，由燃料种类决定，与质量、燃烧程度等均无关．但比较热值时必须是完全燃烧．

三、填空题（本大题共5小题，共10分）
14、5.4×106 0.18 热传递
【解析】
小明家有1.5kW的用电器停止使用1h，则节约用电：
W=1.5×3.6×106J=5.4×106J；
根据公式m=Q/q计算出相当于0.18kg酒精完全燃烧释放的能量；
为了节约资源，许多家庭安装了太阳能热水器，太阳能热水器主要是通过热传递方式增加水的内能。
15、运动 增大 不变
【解析】
当列车启动时，以站台为参照物，列车与站台之间的位置不断发生变化，所以列车是运动的；
列车加速过程中，其质量不变，速度增大，因此列车的动能增大；
列车加速过程中，其质量不变，只是速度的变化，因为惯性只与物体的质量有关，则列车的惯性不会变化。
16、 热传递 增加 0.02
【解析】用煤气灶加热使水的温度升高，内能增加，这是热传递的方式改变内能的；
初温为20℃，质量为2kg的一壶水加热到80℃，吸收的热量为：
；
煤气完全燃烧放出的热量只有60%被水吸收，则煤气燃烧放出的热量为：
；
需要燃烧煤气的质量为：

点睛：重点是吸热公式和热值公式的应用，注意公式应用时单位要统一，特别是热值公式应用时，有时要用到体积，有进要用到质量，要统一单位后再计算。
17、< 1．5
【解析】
试题分析：由图示可知，当电压相同时，通过电阻R1的电流较大，所以可知，较大的电阻是R2；当电阻并联时电压相等，总电流等于各支路电流之和，由图示可知，当电压为2V时，通过两个电阻的电流分别为1．4A和1．1A，所以干路中的电流为1．5A．
【考点定位】电压；电阻；电流
18、0.5 3 6
【解析】
通过导体的电流：，
由W＝UIt＝UQ可得，导体两端的电压：，
由可得，导体的电阻：，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当该导体两端的电压为0伏时，导体的电阻仍为6Ω不变。

四、计算题（本大题共3小题，共29分）
19、（1）10m/s；（2）6.24107J；（3）1.3×105W；（4）35% ．
【解析】
（1）洒水车运动的速度：；
（2）牵引力F=0.1(m车+m水)g=0.1(51000kg+81000kg) 10N/kg =13000N，牵引力对洒水车做的功：W=Fs=13000N4800m=6.24107J；
（3）牵引力对洒水车做功的功率：；
（4）燃油完全燃烧产生的热量：Q=mq=6kg3×107J/kg=1.8×108J，则汽车发动机的效率：．
答：（1）洒水车运动的速度：10m/s；
（2）牵引力对洒水车做的功：6.24107J；
（3）牵引力对洒水车做功的功率：1.3×105W；
（4）则汽车发动机的效率：35% ．
20、20Ω
【解析】
本题考查了串联电路的特点和欧姆定律的应用，当两个开关都闭合时，R2被短路，电路中只有R1，电压表测电源的电压；当开关S闭合、S1断开时，两电阻串联，电压表测R1两端的电压，根据欧姆定律和串联电路的电流特点求出的电流；利用欧姆定律求出R2的阻值。
【详解】
当闭合S、S1时，R2处于短路状态，电路中只有R1，电压表测电源的电压，所以电源的电压U＝12V，
当闭合S、断开S1时，两电阻串联，电压表测R1两端的电压，
因为串联电路中各处的电流相等，
根据欧姆定律可得，电路中的电流：；
又因为串联电路中总电压等于各分电压之和，
所以R2两端的电压，
则根据欧姆定律可得，。
21、 (1) 1.44kg (2) 770Pa (3) 1.2×103Pa
【解析】
(1)圆柱体的高度与容器高度相同为h=20cm=0.2m，则圆柱体的体积为V=S1h=120×10-4m2×0.2m=2.4×10-3m3，则圆柱体的质量为m=ρV=0.6×103kg/m3×2.4×10-3m3=1.44kg。
(2)将圆柱体竖直放在圆柱形容器内，此时容器对水平地面的压力等于容器和圆柱体的总重力，即F=G总=m总g=（m容器+m）g=（0.1kg+1.44kg）×10N/kg=15.4N，则此时容器对水平地面的压强为p===770Pa。
(3)注水后圆柱体对容器底部的压力刚好为零，则此时圆柱体受到水的浮力等于其重力，且此时容器中水的深度刚好等于圆柱体浸在水中的深度。根据F浮=ρ水gV排可得，圆柱体浸在水中得体积为V排=====1.44×10-3m3，则圆柱体浸在水中的深度为h’===0.12m，所以此时水对容器底的压强为p=ρ水gh’=1×103kg/m3×10N/kg×0.12m=1.2×103Pa。

五、作图题（本大题共2小题，共4分）
22、
【解析】
小球漂浮在液面，由浮沉条件知浮力等于重力，即所受浮力F浮＝G＝6N；浮力的方向竖直向上，选取标度为3N，过小球的重心沿竖直向上的方向画一条有向线段，使线段长度为标度的2倍，如图所示：

23、
【解析】
物体静止在水平面上，处于平衡状态，所以受到的重力和桌面的支持力是一对平衡力，两者大小相等，所以支持力等于重力等于3N，支持力的方向与重力方向相反，竖直向上。如下图所示：

六、实验探究题（本大题共3小题，共15分）
24、 灯泡短路 0.9W 15 2.5 保持滑片位置不动，闭合S、S2，断开S1 A（U﹣2.5V）
【解析】
根据小灯泡的额定电压和额定功率,可知小灯泡正常工作的电流,I,
所以电流表的量程选择的是0．如图：

（2）电路连接正确后，把滑片调到最左端，使滑动变阻器连入电路的电阻最大，电流表有示数，说明电路为通路． 电灯不亮，电压表无示数，说明灯被短路．
（3）当电压表为2.5v是小灯泡正常发光，对应的电流时0.36A，则其额定功率为：PUI
（4）由图表可知：当电路中电流最小时，滑动变阻器阻值最大，所以滑动变阻器的电阻为(滑动变阻器的最大电阻)滑动变阻器电阻太小，为了侧小灯泡的额定功率，需要至少串联一个15的电阻．
【拓展】
（1）闭合S、S1，断开S2，移动滑片，电压表测得的是灯两端的电压，因为灯的额定电压是2.5V，所以使电压表的示数为2.5V；
（2）保持滑片位置不动，闭合S、S2，断开S1，此时电压表测得的是定值电阻和灯两端的V
定值电阻的阻值是15，所以通过的电流时.
（3）灯泡额定功率的表达式为P额=A(U
25、竖直向下 重垂线与量角器90°刻度线是否重合 D 把温度计放入盛水的杯中放入冰箱中 错误 断开家中其它用电器
【解析】
（1）a．她先利用细线和铁钉自制一个重垂线，这是利用重力的方向是竖直向下的；
b．她将量角器的底边与冰箱的侧面的顶边重合，再将重垂线吊在量角器的囻心，通过观察重垂线与量角器90°刻度线是否重合，可确定确定冰箱放置水平；
（2）A．开关S1闭合、S2断开时，照明灯不工作，只有电动机工作，故A错误；
B．开关S1、S2都闭合时，照明灯L与电动机M并联，故B错误；
C．关上冰箱门时，S2自动断开，照明灯熄灭，故C错误；
D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，这是压缩机工作的一般原理；故D正确．
（3）a．因水的比热容较大，吸收相同的热量，温度变化不明显，故为了使温度计从冰箱内取出读数时示数变化不明显，她可以把温度计放入盛水的杯中放入冰箱中；小兰通过该方案分别测出冰箱在不同放置情况时冷藏室的温度，发现温度计示数几乎一样，这说明猜想一是错误的；
b．为了验证精想二，小兰用电能表测出冰箱在不同放置情况下消耗的电能．测量时，除冰箱位置不同外，应控制冰箱内外工作环境、工作电压、通电时间相同，并且还应该断开家中其它用电器，小芳通过比较测量结果验证了猜想二是正确的．
26、晶体 　 固体 10 乙 2：1
【解析】
(1)由图像可知，冰有一定的熔点，属于晶体；(2)在图象中AB阶段冰还未开始熔化，处于固体状态；由图像可知，熔化时间经历10min；(3)观察图象可知，AB段是冰的升温过程,CD段是水的升温过程,AB段升高的温度与CD段升高的温度都是10℃,根据吸热公式Q吸＝cm△t，水的比热容大于冰的比热容，质量一定的冰和水升高相同的温度时，水吸收的热量大于冰吸收的热量，加热时间应更长，所以图丙的CD数据有问题，图乙是正确的．由乙图知，质量相同的冰和水升高相同温度时，水的加热时间是冰的2倍，即吸收的热量是冰的2倍，由Q＝cmt的变形公式c＝可知，水的比热容是冰的2倍，即C1：C2＝2：1.
点睛：掌握晶体在熔化过程中的特点：吸热但温度保持不变；知道晶体在熔化前为固态；熔化过程为固液共存态；熔化完后为液态；根据吸热公式Q吸＝cm△t，水的比热容大于冰的比热容，在质量一定时，升高相同的温度，水吸收的热量大于冰吸收的热量，加热时间应更长一些．
