浙江省宁波市海曙区2024-2025学年普通高中毕业班中考适应性测试物理试题
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图所示的电路，要使两个小灯泡L1，L2串联，应（　　）

A． 断开开关S1，S2，闭合开关S3
B． 断开开关S1，S3，闭合开关S2
C． 断开开关S1，闭合开关S2，S3
D． 断开开关S2，闭合开关S1，S3
2．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中

A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小
3． “全国中小学安全教育平台”和物理学科都强调了安全用电，下列图中符合安全用电与保护原则的是
A．在落地高压线附近行走
B．多个大功率用电器同时使用一个插座
C．开关接零线

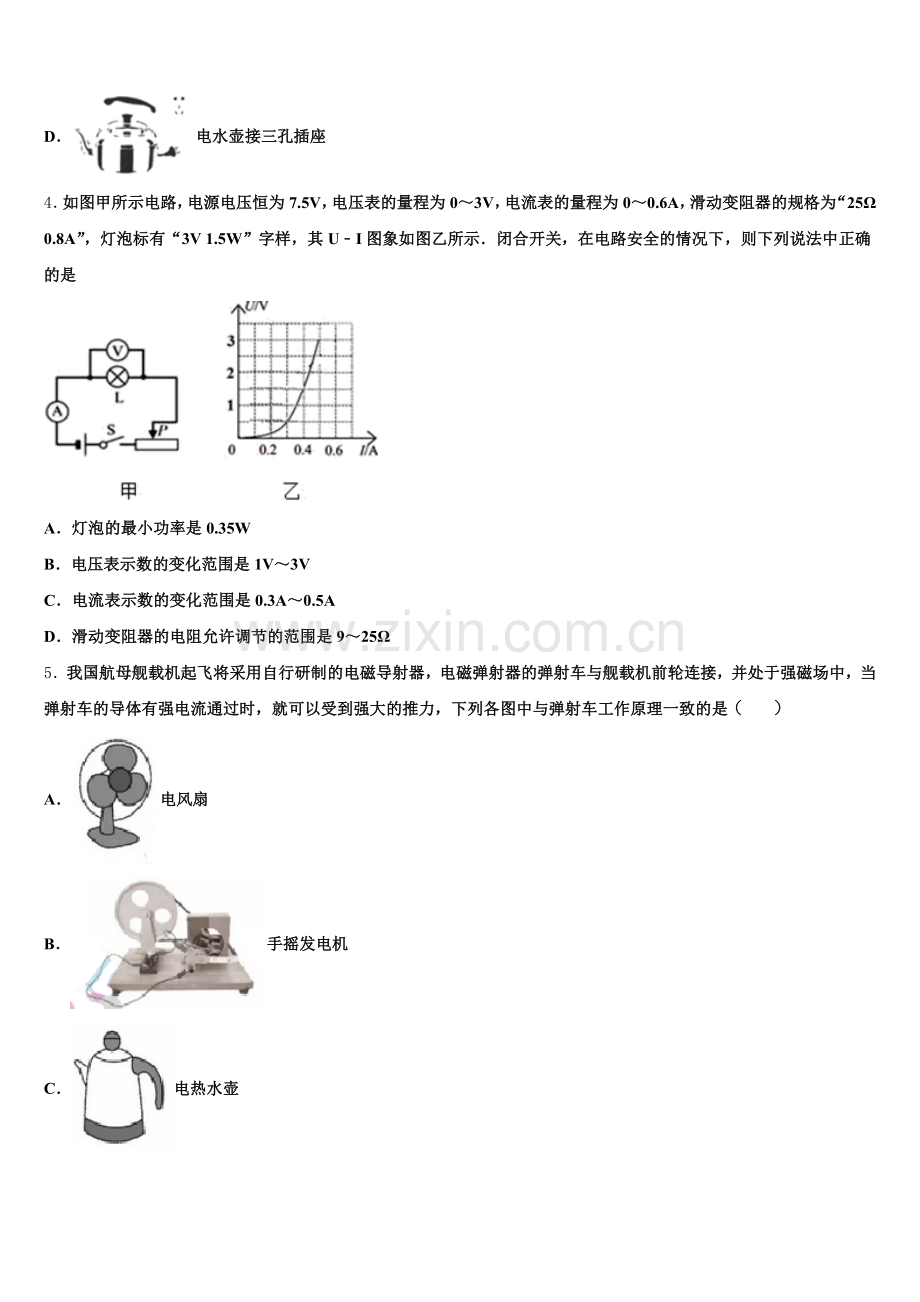

D．电水壶接三孔插座
4．如图甲所示电路，电源电压恒为7.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“25Ω 0.8A”，灯泡标有“3V 1.5W”字样，其U﹣I图象如图乙所示．闭合开关，在电路安全的情况下，则下列说法中正确的是

A．灯泡的最小功率是0.35W
B．电压表示数的变化范围是1V～3V
C．电流表示数的变化范围是0.3A～0.5A
D．滑动变阻器的电阻允许调节的范围是9～25Ω
5．我国航母舰载机起飞将采用自行研制的电磁导射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（ ）
A．电风扇
B．手摇发电机
C．电热水壶
D．电磁起重机
6．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是

A．电阻R1短路 B．电阻R1断路
C．电阻R2短路 D．电阻R2断路
7．下列物体通常情况下属于导体的是
A．铅笔芯 B．塑料尺 C．橡皮擦 D．玻璃杯
8．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是

A．灯丝断了
B．灯泡短路
C．开关接触不良
D．入户零线断路
9．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，R1与R2的电功率之比是

A．2：3 B．3：2 C．5：2 D．1：2
10．用钓鱼竿钓鱼的时候，鱼钩已经钩住了鱼．鱼还在水中时，感觉鱼很轻，刚把鱼从水中拉离水面就感觉鱼变“重”了．对于钓鱼解释，下列说法中错误的是
A．钓鱼竿是一种费力杠杆
B．鱼离开水以后，钓鱼线对钓鱼竿的拉力会增大
C．鱼离开水以后，鱼的重力增大，使人感觉鱼变重了
D．鱼离开水以后，失去了水的浮力，使人感觉鱼变重了
二、填空题（本大题包括7小题，每小题2分，共14分）
11．被细绳拴着的小球在光滑水平面内绕O点做圆周运动，轨迹如图所示，小球所受空气阻力忽略不计.某时刻细绳突然断开，此时小球速度大小为v1，一段时间后小球运动到水平面上的P点，速度为v2，则v1_______v2（选填“>”、“=”或“<”），细绳断开时小球的位置可能是在圆周上的_______（选填“A”、“B”或“C”）点处.

12．如图所示，松手后装有磁铁的两辆小车彼此分开，这说明_____。

13．用电水壶烧水，这是通过________方式改变其内能。若水的质量为2kg,水的温度升高了 10℃,水吸收的热量为_____J。水沸腾后会顶起壶盖，此过程能 量转化情况与四冲程的汽油机的________冲程相似。[C水=1．2×103/（kg•℃）]
14．公园中的人工湖可以大大减弱周围地区的“热岛效应”，这是利用了水的_____特性．当你漫步在公园中，可以闻到阵阵的花香，说明_____．
15．PM2.5是指大气中直径小于或等于2.5微米的颗粒物，它们在空中做无规则运动，很难自然沉降到地面，吸入后会进入血液对人体形成危害。PM2.5 在空中的运动____________(选填“可以”或“不可以”)直接说明分子在不停地做着无规则的运动．
16．微风吊扇通电后扇叶转动，拔下插头，插头处接发光二极管，旋转叶片后二极管发光,这是__________现象过程中______能转化______能

17．家用空调的功率远大于冰箱，空调插头线比冰箱_______（选填“粗”或“细”）；关掉空调，冰箱仍在工作，则空调与冰箱是_______联的。空调标有“能效比”EER的值为3.4，查阅资料得知：能效比指空调制冷量与制冷时消耗的电功率之比，则制冷时消耗电功率为1000W的空调，制冷量为_______W。
三、作图、实验与探究题（本大题包括5小题，共34分）
18．在图中补全凹透镜的入射光线和折射光线；
（____）

19．如图所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出．

20．在测定“小灯泡电功率”的实验中，电源电压为4.5 V，小灯泡额定电压为2. 5 V，电阻约为10Ω.
请你用笔画线代替导线，将图甲中的实物电路连接完整___________连接电路时，开关应该处于_______ (选填“断开”或“闭合”)状态.小叶同学闭合开关，移动滑片P到某一点时，电压表示数(如图乙所示)为 ______ V，
若他想测量小灯泡的额定功率，应将图甲中滑片P向 ____________(选填“A”或“B”)端移动，使电压表的示数为2. 5 V.小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，根据图像信息，可计算出小灯泡的额定功率是 _____ W.小毛同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是_____________________.(写出一种即可)
21．(1)小青同学用已经调节好平衡的天平测量物体的质量,操作情况如图甲所示,它的错误有: _____。(写出一条即可)
有一个形状不规则的小木块，将其放在水中时，漂浮在水面上，用以下两种方案测量该木块的密度。
a.用天平测小木块的质量：把天平放在水平台上，调节平衡螺母，调节横梁平衡，测得小木块的质量为m；
b.在量筒中倒入适量的水，体积为V0；
c.用细针将小木块浸没水中，读出量筒中水面对应的刻度为V1，则木块的密度表达式ρ=_____。
a.在量筒中倒入适量的水，体积为V2，如图乙所示；
b.用一个体积为10cm3的铁块和小木块拴在一起浸没水中，读出量筒中水面对应的刻度为；
c.从量筒中取出铁块，小木块漂浮水面，读出量筒中水面对应的刻度为，则木块的密度________
对比以上两种方案，误差比较小的是方案________。
请画出（方案二）的实验记录数据表格，并填上已测量出的相关数据。
22．在探究“光从空气斜射入水和油中时，哪种液体对光的偏折本领较大”的实验中，小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置(如图甲所示)；接着分别倒入水和油，记录对应的光斑位置，再通过分析就可得到实验结论．经讨论，同学们认为这一方案是可行的，于是进行了探究实验．
要实现探究目标，他们应选择图乙中的________(选填字母序号)两图实验． 实验时，同学们在水槽底部贴上一把自制纸质刻度尺，这样做的目的是________． 某小组同学正确实验后，所记录的三次光斑的相对位置如图丙所示，经分析可知：光从空气斜射入水和油中时，________对光的偏折本领较大．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．图甲是小明家电热水壶内部的简化电路图，其中R 为加热管，R 为限流电阻，只有加热管放出的热量能被水吸收。S1是温控开关（也叫防干烧开关），S、S2是手动开关，调节S、S2可以使电热水壶分别处于加热和保温状态，下表是该电热水壶的铭牌。
加热水壶处于加热状态时，手动开关S、S2应处于什么状态？正常工作时，通过加热管R1的电流为多少？_________电热水壶正常工作，在1标准大气压下，将一满壶初温为20℃的水烧开，水需要吸收多少热量？______[c水=4.2×103J/（kg•℃）]水烧开后，让电热水壶处于保温状态，若R2=165Ω，则电热水壶的保温功率为多少？______小明发现在晚上用电高峰时烧开一壶水比白天用时长，晚上他进行了测量，关掉家里其他电器，仅电热水壶工作，他观察到家里电能表（如图乙）1min转盘转了40转，则晚上烧水时电热水壶的实际功率为多少？________
24．如图，某品牌太阳能汽车在景区接送游客。

（1）车轮与地面的总接触面积为200cm2，该汽车对水平地面的压强2.5×105 Pa，求该车对地面的压力多大？
（2）某次运送游客时，该车以18 km/h的速度在水平路面上匀速行驶3.6 km，此时该车的输出功率为800 W。则此过程中该车受到的阻力多大？牵引力所做的功多大？
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、B
【解析】
试题分析：电路的连接有串联和并联两种方式：
（1）串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；
（1）并联电路中有多条支路，所以各元件独立工作、互不影响．
电流从正极开始，依次经过灯泡L1、S1、L1回到电源负极，因此断开开关S1，S3，闭合开关S1．
考点：串联电路和并联电路的辨别
点评：解决此题的关键是理解串、并联电路的特点，会连接简单的串并联电路
2、C
【解析】
当滑片P向右移动时，滑动变阻器接入电路的电阻变大，电路中的总电阻变大；
根据可知，电路中的电流变小，即电流表的示数变小；
根据可知，定值电阻两端的电压变小；
根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即电压表的示数变大．
故选C．
3、D
【解析】
A、在落地高压线附近行走，会发生跨步电压触电，故A错误；
B、多个大功率用电器同时使用一个插座，会使得通过插座的电流变大，容易发生火灾，不符合安全用电原则，故B错误；
C、开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，不符合安全用电原则，故C错误；
D、电水壶的金属外壳必须接地，应采用用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，符合安全用电原则，故D正确。
4、D
【解析】
由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．根据P＝UI可得，灯的额定电流：IL额0.5A，由I得：灯泡正常发光时的电阻RL6Ω，由于电压表的量程为0∼3V,电流表的量程为0∼0.6A,则灯泡两端的最大电压为3V,则通过灯泡的最大电流I最大IL额＝0.5A；由I得：电路中的最小总电阻R最小15Ω，由串联电路中总电阻等于各分电阻之和可知：滑动变阻器接入电路中的最小阻值：R滑最小＝R最小−RL＝15Ω−6Ω＝9Ω，因为滑动变阻器的规格为“25Ω lA”，所以滑动变阻器的电阻允许调节的范围是9Ω∼25Ω，故D正确；当R滑＝25Ω时，电路总电阻最大，电路电流最小，设最小电流为0.3A，则滑动变阻器的电压为25Ω0.3A＝7.5V＝电源电压，故最小电流不等于0.3A，故C错误；当R滑＝25Ω时，电压表示数最小，设电压表示数最小为1V，则滑动变阻器的电压为7.5V1V＝6.5V,由图乙知，灯泡的电压为1V时，通过它的电流为0.35A,而滑动变阻器的电流为0.26A, 滑动变阻器与灯泡串联,电流不相等，故B错误，当灯泡的电压为1V时，电流为0.35A，灯泡的功率为P＝1V0.35A＝0.35W,由以上分析可知，灯泡的电压最小不等于1V，故0.35W不是灯泡的最小功率，故A错误．故选D.
点睛：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P＝UI求出灯泡的额定电流和电阻，然后结合电压表的量程，电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用U＝IR求出灯泡两端的最小电压，利用P＝I2R求出灯泡的最小功率．
5、A
【解析】分析：根据通电导体在磁场中受到磁场力的作用分析解答。
解答：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故A符合题意；
B、发电机的工作原理是电磁感应现象，故B不符合题意；
C、电热水壶是利用电流的热效应的原理工作的，故C不符合题意；
D、电磁起重机是利用电磁铁工作的，故D不符合题意。
故选：A。
【点睛】对于电磁学中的电流磁效应、磁场对通电导体有力的作用、电磁感应实验区分要注意条件。
6、C
【解析】
A. 如图，电压表与电阻R1并联，所以电阻R1短路后，电压表也被短路，不会有示数，故A错误；
B. 电阻R1断路后，电压表串联在电路中，电压表通过R2连接在电源两端，所以电压表有示数且接近电源电压，但因为电压表的电阻很大，所以电路中电流减小，即电流表示数会减小，故B错误；
C. 电阻R2短路后，电压表测量电源电压，示数增大，电路中的总电阻减小，根据可知，电流变大，即电流表示数变大，故C正确；
D. 电阻R2断路后，电路断路，两电阻示数都为零，故D错误；
故选C．
7、A
【解析】解：容易导电的物体叫导体，不容易导电的物体叫绝缘体；
A．铅笔芯的材料是碳，属于导体，故A符合题意。
B．塑料尺的材料是塑料，属于绝缘体，故B不符合题意。
C．橡皮擦的材料是橡胶，属于绝缘体，故C不符合题意。
D．玻璃杯的材料是玻璃 ，属于绝缘体，故D不符合题意。
答案为A。
点睛：此题考查了导体与绝缘体的概念以及生活中常见的实例；要求能够判断生活中哪些物体为导体，哪些物体为绝缘体。
8、A
【解析】
根据题意知道，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，且电路连接正常；用试电笔检测A点氖管发光，检测B点氖管不发光，说明在A、B两点之间出现了断路，即可能灯丝断了。
9、A
【解析】
当只闭合开关S时，电路为R1的简单电路，电流表的示数为通过R1的电流；
当再闭合开关S1时，两电阻并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知闭合开关S1时通过R1的电流不变，根据并联电路的电流特点可知电流表的变化量即为通过R2的电流，根据并联电路的电压特点和P=UI求出闭合S、S1后，R1与R2的电功率之比。
【详解】
当只闭合开关S时，电路为R1的简单电路，电流表的示数为通过R1的电流，即
I1=0.2A；
当再闭合开关S1时，两电阻并联，电流表测干路电流，
∵并联电路中各支路独立工作、互不影响，
∴闭合开关S1时通过R1的电流不变，
∵并联电路中干路电流等于各支路电流之和，
∴通过R2的电流等于电流表的变化量，即
I2=0.3A，
∵并联电路中各支路两端的电压相等，
∴闭合S、S1后，R1与R2的电功率之比：
。
故选A。
本题考查了电功率公式的应用，关键是根据并联电路的特点判断出再闭合开关S1时电流表示数的变化量即为通过过R2的电流．
10、C
【解析】
A．钓鱼竿在使用时，动力臂远小于阻力臂，是一种费力杠杆，故A正确；
BCD．鱼在水中，鱼受到竖直向上的浮力，钓鱼线对鱼的拉力等于鱼的重力减去鱼受到的浮力；当鱼离开水后，不再受到浮力的作用，钓鱼线对鱼的拉力等于鱼的重力；所以，鱼离开水以后，钓鱼线对钓鱼竿的拉力会增大，感到鱼变重了，但鱼的重力不变，故BD正确，C错误．

二、填空题（本大题包括7小题，每小题2分，共14分）
11、= C
【解析】
被细绳拴着的小球在光滑水平面绕O点做圆周运动，由于不计阻力，某时刻细绳断时，球在水平方向上不受力的作用，竖直方向上受重力和支持力，但小球由于具有惯性，将按照原来的速度在水平方向做匀速直线运动，故小球在断开时的速度与P点的速度相同；细绳断开时小球速度沿切线方向飞出，故细绳断开时小球的位置可能是在圆周上的C点处，如图所示：

12、同名磁极互相排斥
【解析】
两辆小车上装有磁铁，磁铁中间的磁极是N极，同名磁极相互排斥，两个小车受到排斥力的作用，力可以改变物体的运动状态，小车就会由静止变为运动。
13、（1）热传递；（2）2．1×101；（3）做功
【解析】
试题分析：利用电水壶烧水时，水从电热丝吸收热量，温度升高，是通过热传递方式改变水壶中水的内能；
水吸收的热量Q=cm△t=1．2×103 J/（kg•℃）×2kg×10℃=2．1×101 J；水沸腾后会顶起壶盖，此过程水蒸气的内能转化为机械能，与四冲程汽油机的做功冲程相似。
考点：热传递改变物体内能；热量的计算；内燃机的四个冲程
14、比热容，做无规则运动
【解析】
试题分析：因为水的比热容较大，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少，减弱了周围地区的“热岛效应”；闻到阵阵花香，说明花的分子在不停地做无规则运动
考点：水的比热容的特点及应用；分子的运动
15、不可以
【解析】
PM2.5是指大气中直径小于或等于2.5微米的颗粒物，它们在空中做无规则运动，是机械运动，不属于分子的运动。
16、电磁感应 机械 电
【解析】
电风扇里装的是电动机，其构造中是由磁场和线圈组成的，故若转动电动机的线圈时，线圈恰好在磁场中做切割磁感线运动，故此时会产生电流，该现象实际就是电磁感应现象．
这一过程中，消耗机械能获得电能．
17、粗并3400
【解析】
空调功率大于冰箱，家庭电路电压一定，都是220V，由公式，得空调电阻小，冰箱电阻大，电阻大小与横截面积有关，长度和材料一定时，横截面积越大，导体越粗，电阻越小，所以空调插头线比冰箱粗。
空调冰箱互不影响，所以空调冰箱是并联。
能效比指空调制冷量与制冷时消耗的电功率之比为3.4，所以制冷量为1000W×3.4=3400W

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
根据平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点作出折射光线；根据过光心的光线经凹透镜折射后传播方向不改变作出折射射光线．如图所示：

19、
【解析】
（1）连接A'A并延长交主光轴与一点，该点是凸透镜的光心O，过光心O做一个凸透镜．
（2）由A点向凸透镜作平行于主光轴的光线AC，连接A'C并延长交主光轴与一点F，F是凸透镜的焦点．如图．

20、 断开 2.2 B 0.5 小灯泡断路
【解析】
(1)灯泡正常发光时电流约为I＝ ＝0.25A，电流表应选择0∼0.6A，把灯泡与电流表串联接入电路，电路图如图所示:

(2) 为保护电路，连接电路时应断开开关．(3)闭合开关前，图甲中滑动变阻器的滑片P应位于B端，此时滑动变阻器接入电路的阻值最大,．由图乙所示电压表可知，其量程为0∼3V，分度值为0.1V，示数为2.2V， (4)由图丙所示的I−U图象可知，灯泡额定电压2.5V对应的电流为0.2A，小灯泡的额定功率P＝UI＝2.5V×0.2A＝0.5W，(5)闭合开关，移动变阻器滑片P，小灯泡始终不亮，电路存在断路或灯泡发生短路；电流表无示数，说明电路存在断路；电压表有示数，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，则与电压表并联的灯泡断路．
21、物体和砝码的位置放反了（在测量过程中不应该调平衡螺母） 0.6 方法一
量筒中水的体积
铁块、木块和水的体积
木块浸在水中的体积
木块的体积
木块的质量
木块的密度体积
50
90
68

【解析】
（1）由图甲可知，该同学的错误有：物体和砝码的位置放反了；在测量过程中不应该调平衡螺母；
（2）方案一：
c.木块的体积V=V1-V0，木块的密度；
方案二：
量筒的最小分度值为2mL，水的体积V2＝50mL＝50cm3；
木块的体积：V′＝V3﹣V2﹣V铁＝90cm3﹣50cm3﹣10cm3＝30cm3；
木块排开水的体积V排＝V4﹣V2，木块受到的浮力F浮＝ρ水gV排＝ρ水g（V4﹣V2）；
因为木块漂浮，所以木块重力G木＝F浮＝ρ水g（V4﹣V2）；
木块的质量：；
小木块的密度：；
由于铁块取出时带有水，使得量筒中的木块和水的体积偏小，即木块排开水的体积偏小，木块质量偏小，根据知，密度偏小，故方法一误差较小。
实验记录数据表格及测量的相关数据如下：
量筒中水的体积
铁块、木块和水的体积
木块浸在水中的体积
木块的体积
木块的质量
木块的密度体积
50
90
68

22、B、D 记录每一次光斑的位置 油
【解析】
（1）由控制变量法可知，要探究水和油对光的偏折本领大小，必须控制入射角和液面的高度相同，故应选B、D两图；
（2）在水槽底部贴上一把自制纸质刻度尺，目的是为了记录液体对光的偏折的光斑的位置，比较液体对光的偏折程度，体现了转换法的思想；
（3）根据记录，油中光斑的位置距离空气比较远，因此油对光线的偏折程度大，对光的偏折本领较大．

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、 4A 5.04×105J 55W 800W
【解析】（1）由电路图可知，当S1、S、S2都闭合时，R2短路，电路只有R1工作；当开S、S1闭合、S2断开时，两电阻串联；根据串联电阻的规律，根据P＝，当电路只有R1工作时功率大，为加热状态，即手动开关S、S2都闭合时，电热水壶处于加热状态；根据表中数据可知，电热水壶的额定功率为880W，由P＝UI，正常工作时，通过加热管R1的电流为：I＝＝4A；（2）由表中数据知，一满壶水的体积为1.5L，根据ρ＝，其质量为：m＝ρV＝1.0×103kg/m3×1.5×10﹣3m3＝1.5kg，在1标准大气压下，将一满壶初温为20℃的水烧开，水升温100℃﹣20℃＝80℃．水需要吸收多少热量：Q＝c水m△t＝4.2×103J/（kg•℃）×1.5kg×80℃＝5.04×105J；（3）由欧姆定律I＝，根据（1）知，加热管电阻：R1＝＝55Ω，当开S1、S3闭合、S2断开时，两电阻串联，电路处于保温状态，根据电阻的串联，此时 电路的电阻：R串联＝R2+R1＝165Ω+55Ω＝220Ω，由欧姆定律，此时电路中的电流：I′＝＝1A，则电热水壶的保温功率，即R1的功率：P保＝I′2R1＝（1A）2×55Ω＝55W；（4）如图乙电能表上标有3000r/kW•h，表示电能表转盘每转3000圈消耗1度电，则转40转消耗的电能为：W＝×40kW•h＝×3.6×106J＝4.8×103J，1min转盘转了40转，晚上烧水时电热水壶的实际功率为：P实＝＝800W。
点睛：（1）根据P＝结合串联电路电阻的规律分析；先根据表中读出额定加热功率，根据P＝UI求正常工作时加热管R1的电流；（2）由表中数据知一满壶水的体积，根据m＝ρV求其质量；由在1标准大气压下的沸点为100℃求出水升高的温度，根据Q＝c水m△t求水需要吸收多少热量；（3）根据电路的连接，由电阻的串联和欧姆定律求电路中的电流，根据P＝I2R求保温功率；（4）根据如图乙电能表上标有3000r/kW•h参数含义求转40转消耗的电能，根据P实＝求电热水壶的实际功率。
24、（1）5×103N（2）160N；5.76×105J
【解析】
（1）根据得车对地面的压力：
F=pS=2.5×105Pa×2×10-2m2=5×103N；
（2）汽车速度v=18km/h=5m/s，
根据P=Fv得牵引力为：
；
车匀速运动时受到的阻力与牵引力是一对平衡力，故阻力为：
f=F=160N；
牵引力做功：W=Fs=160N×3600m=5.76×105J。
