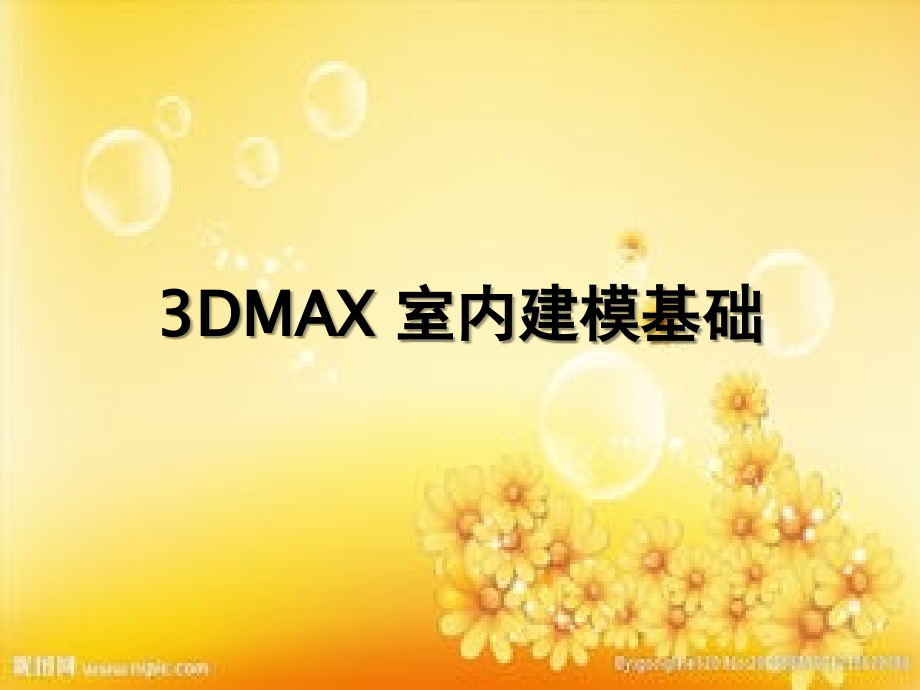

3DMAX室内建模.ppt

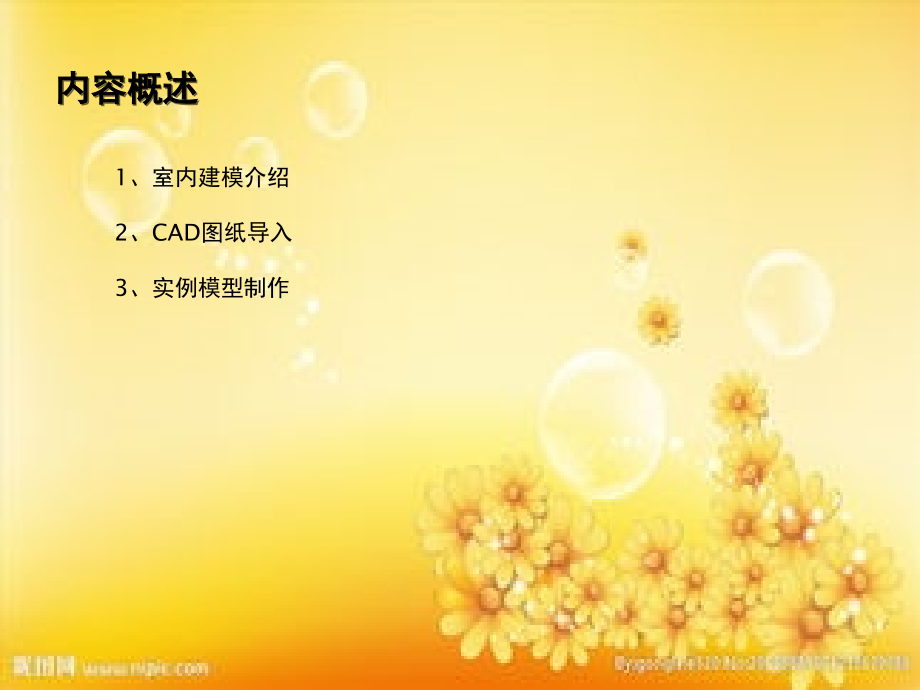

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,3DMAX,室内建模基础,内容概述,1,、室内建模介绍,2,、,CAD,图纸导入,3,、实例模型制作,室内建模的几种方法,1,、多边形建模,2,、单面建模（面片数更少、操作简便）,3,、,Google,SketchUp,建模（快速）,CAD,图纸导入,使用,Auto,简单处理,CAD,图纸，将线、标注等不必要的信息删除，只需保留必要的信息，例如：墙面、饰品位置、家具等。,CAD,图纸导入,1,、导入单位设定,CAD,图纸导入,2,、导入,CAD,图纸,保持默认，点击,确定,CAD,图纸导入,3,、将图纸归到原点,发现模型找不到了？,按下键盘上的,Z,键,中心网格,CAD,图纸导入,4,、冻结对象,容易出现误选,有网格，看不清楚图？,选中当前窗口，按下键盘上的,G,键,冻结对象颜色太模糊？,实例模型制作,1,、墙面制作,-,开启二维捕捉,直接点选择的总是三维捕捉？,需要使用鼠标左键，按住不动，然后选择,2.5,维捕捉,实例模型制作,1,、墙面制作,-,绘制墙面,移动鼠标，按键盘上的,i,键使鼠标位置居中,此时法线朝外，进入房间后为黑色？,模型看不见里面，外面为黑色？,实例模型制作,2,、,创建门洞窗洞,实例模型制作,2,、创建客厅窗洞,按,F4,显示,按,Delete,删除,窗洞制作完成,实例模型制作,3,、使用相同方法创建门洞,窗洞门洞全部制作完毕,实例模型制作,4,、空间之间的连接,使用前面相同方法绘制卫生间,使用相同方法制作门洞,使用附加合并两个对象,之间存在缝隙,实例模型制作,5,、门套窗套制作,简化门套,按照相同方法制作门套和窗套,实例模型制作,5,、门套窗套制作,较复杂门套,实例模型制作,6,、吊顶制作,绘制吊顶轮廓样条线,挤出后抬升吊顶效果如下,删除吊顶上沿，取消背面消影,再次挤出、灯带制作完成,实例模型制作,7,、,踢脚,线制作,修改踢脚线之前，影藏不必要对象,需要修改点，因为门框不需要踢脚线,再次进行切片，制作花纹,实例模型制作,7,、,踢脚,线制作,挤出踢脚线,再次挤出踢脚线,实例模型制作,7,、,踢脚,线制作,踢脚线倒角,踢脚线为直角，是否不美观？,实例模型制作,8,、模型贴图,简单材质,8.1,收集必要的素材图片,实例模型制作,材质球制作完成,8.2,材质球制作,实例模型制作,8.3,为模型指定材质,选中需要指定材质的模型,材质指定成功,实例模型制作,9,、模型贴图,多维材质,贴图设置和简单材质操作一致,9.1,材质球制作,8.3,为模型指定材质,实例模型制作,F9,渲染结果,实例模型制作,10,、结果展示,按照,8,、,9,两步操作完成剩余模型的贴图制作，导出模型如下图所示：,谢谢！,
