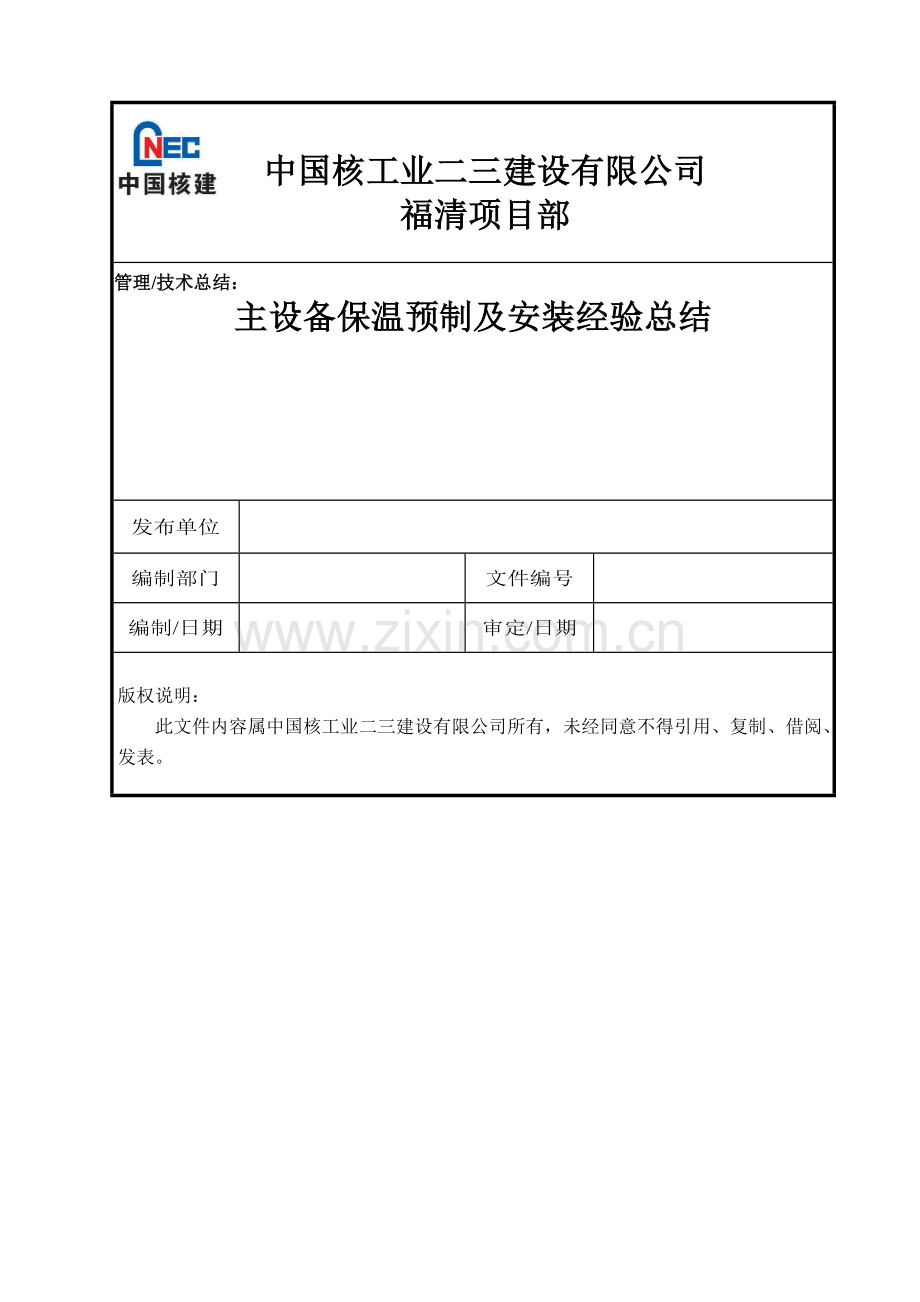

中国核工业二三建设有限公司
福清项目部

管理/技术总结：
主设备保温预制及安装经验总结

发布单位

编制部门

文件编号

编制/日期

审定/日期

版权说明：
此文件内容属中国核工业二三建设有限公司所有，未经同意不得引用、复制、借阅、发表。

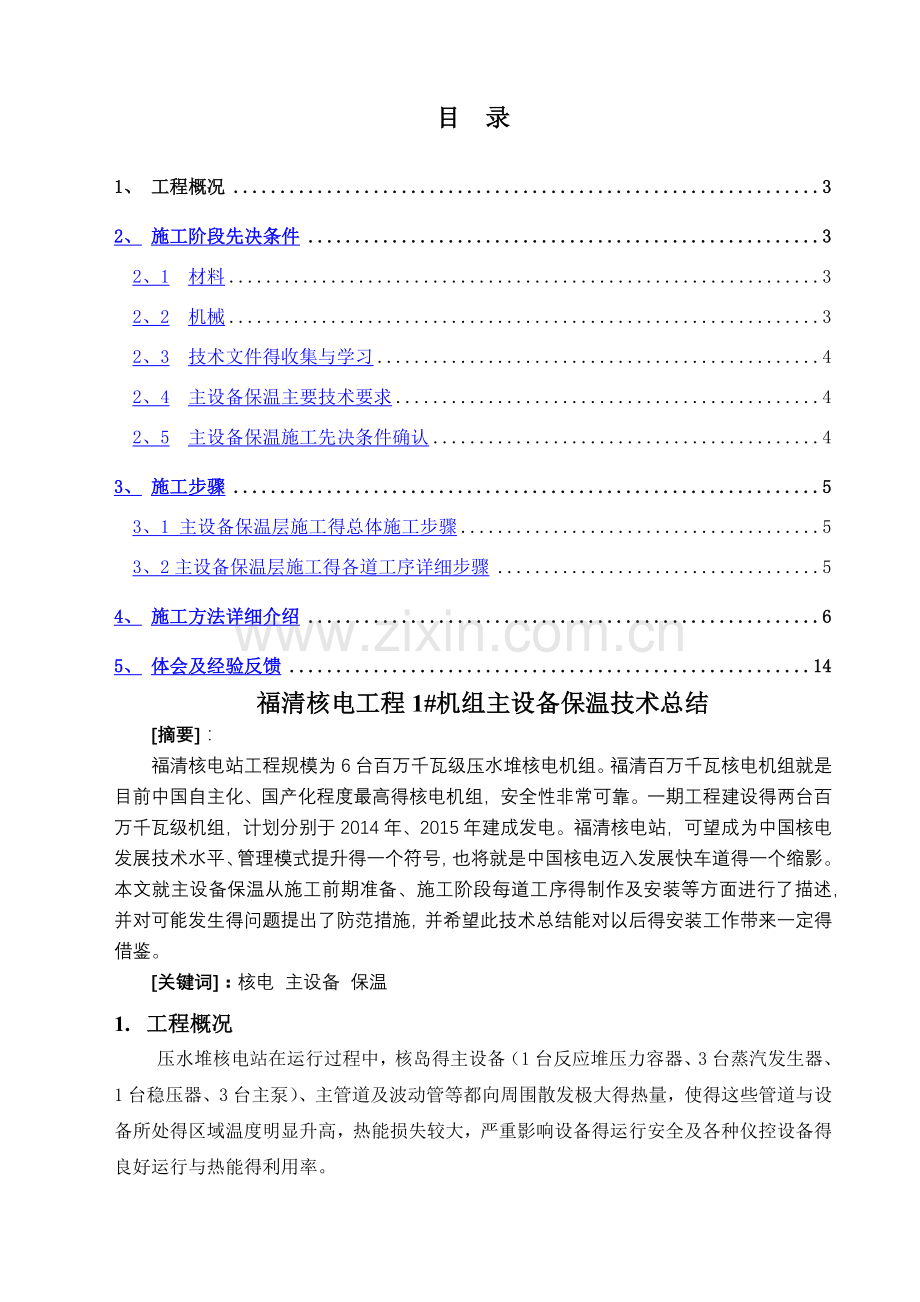

目 录
1、 工程概况 3
2、 施工阶段先决条件 3
2、1 材料 3
2、2 机械 3
2、3 技术文件得收集与学习 4
2、4 主设备保温主要技术要求 4
2、5 主设备保温施工先决条件确认 4
3、 施工步骤 5
3、1 主设备保温层施工得总体施工步骤 5
3、2主设备保温层施工得各道工序详细步骤 5
4、 施工方法详细介绍 6
5、 体会及经验反馈 14
福清核电工程1#机组主设备保温技术总结
[摘要]：
福清核电站工程规模为6台百万千瓦级压水堆核电机组。福清百万千瓦核电机组就是目前中国自主化、国产化程度最高得核电机组，安全性非常可靠。一期工程建设得两台百万千瓦级机组，计划分别于2014年、2015年建成发电。福清核电站，可望成为中国核电发展技术水平、管理模式提升得一个符号，也将就是中国核电迈入发展快车道得一个缩影。本文就主设备保温从施工前期准备、施工阶段每道工序得制作及安装等方面进行了描述，并对可能发生得问题提出了防范措施，并希望此技术总结能对以后得安装工作带来一定得借鉴。
[关键词]：核电 主设备 保温
1. 工程概况
压水堆核电站在运行过程中，核岛得主设备（1台反应堆压力容器、3台蒸汽发生器、1台稳压器、3台主泵）、主管道及波动管等都向周围散发极大得热量，使得这些管道与设备所处得区域温度明显升高，热能损失较大，严重影响设备得运行安全及各种仪控设备得良好运行与热能得利用率。
主设备保温得目得就是为了减少设备得热损失，降低周围得环境温度，搭配上核岛通风空调系统，使工作人员能有一个安全、舒适得工作环境，保证各种设备与仪表都能在允许得温度范围内工作，从而确保核电站安全、稳定地运行。本文着重论述福建福清核电1#机组反应堆厂房除压力容器外得主设备保温层及保护层得制作与安装，具体包括：3台蒸汽发生器得保温、1台稳压器得保温、3台主泵得保温。涉及得保温结构有：可拆式不锈钢双壁盒制作安装67、1m3、可拆式不锈钢单壁盒制作安装18、7m³、可拆保温棉袋制作安装15、3m3、不可拆保温棉毡安装115m3、不可拆保温层外壳制作安装500m2、保温骨架制作安装7662kg。
2. 施工阶段先决条件
2.1 材料
为了使物资采购能有充足得市场采购时间，根据设计文件得到位情况及技术要求积极主动向技术部反馈相关工程量，编制了保温大宗材料备料计划。如主设备保温用得保温棉均有耐辐照得要求，采购周期很长，达到半年之久，备料计划得提出给材料采购提供了充足得时间。
2.2 机械
保温工程得成败很大程度上取决于装备得完备程度，没有合适得装备，无法完成将技术成果转化为现实成果。
参照秦山二扩核电得保温施工装备，要求合作伙伴采购了多台悬挂式点焊机与固定式点焊机。针对其她手动保温加工设备根据保温需要进行了大量得设备采购与改造工作。
2.3 技术文件得收集与学习
主设备保温相关得技术文件有：
EM6安装工作规格书 设备及管道保温 0426AT6001
EM6安装技术要求 设备及管道保温 0426AT6002
主设备及主管道保温安装技术条件 FQS-430142-JT2
耐辐照玻璃棉技术规格书 FQS-430142-GG1
蒸汽发生器可拆式保温盒标识技术条件 FQS-430642-JT1
稳压器可拆式保温盒标识技术条件 FQS-420742-JT1
主泵可拆式保温盒标识技术条件 FQS-420842-JT1
2.4 主设备保温主要技术要求
保护外壳表面平整度允许偏差应不大于5mm；
保温层厚度允许偏差为-3∽+10mm；
可拆式保温盒中耐辐照玻璃棉得容重偏差为设计容重得+5%；
保温层与保温层间横向间隙不得大于2mm，纵向间隙不得大于5mm。
2.5 主设备保温施工先决条件确认
先决条件得控制重要从人、机、料、法、环这几个环节进行控制，一般而言只要这五个因素齐全即可开始施工作业。详细条件如下：
设计文件齐全，且就是最新可适用版本；
预制安装用材料符合设计要求，并具备材料合格证书；
预制安装用设备及工机具均符合要求；
焊接工艺卡齐全；
各种施工人员均持有有效合格证；
施工现场条件具备施工条件，预制场地应达到RCCCM F6200所规定得Ⅱ级工作区Ⅱ级工作地带得要求。
3. 施工步骤
为了保证主设备保温层得保温效果，必须严格按照下述得施工步骤与施工方法进行施工，以确保其工程质量。
3、1 主设备保温层施工得总体施工步骤
先决条件检查→保温骨架预制安装→固定式保温结构端板及侧板预制安装→固定式保温结构安装→固定式保温结构外板预制安装→可拆式保温盒预制安装→可拆式保温棉袋预制安装→标识→安装终检验收
3、2主设备保温层施工得各道工序详细步骤
3、1、1保温骨架预制安装顺序
主设备外表尺寸实测→型钢划线、下料→冲孔（或钻孔）→骨架部件组装成型→固定件焊接→检查、处理→骨架喷砂、防腐→保护存放→安装现场条件检查→骨架定位放线→骨架初步安装→骨架找正、调整→骨架安装焊接（若有）→骨架锁紧→涂层补漆→安装结果检查
3、1、2固定式保温结构端板及侧板预制安装顺序
骨架安装完后现场尺寸实测→板材下料→板材弯曲点焊成型→外壳尺寸检查→运到现场找平安装→固定→检查
3、1、3固定式保温结构安装顺序
第一层耐辐照玻璃棉毡安装→不锈钢丝网安装→不锈钢带安装→压板安装→第二层耐辐照玻璃棉毡安装→不锈钢丝网安装→不锈钢带安装→压板安装→第三层耐辐照玻璃棉毡安装→不锈钢带安装→压板安装→检查
3、1、4固定式保温结构外板预制安装顺序
固定式保温结构安装完后现场尺寸实测→板材下料→压筋、折弯→外壳尺寸检查→运到现场安装固定→检查
3、1、4可拆式保温盒预制安装顺序
实测绘制制作图→板材下料、剪切→初步点焊成型→试装（不合适盒子运回车间修改）→再次试装（若有）→最终成型→装填保温材料→外板安装→临时标识→安装搭扣、把手→现场安装固定→标识牌安装→检查
3、1、5可拆式保温棉袋预制安装顺序
实测绘制制作图→玻璃纤维布下料→保温毡套缝制→填充保温材料→保温毡套锁合→检查→保温毡套安装→毡套固定→制作安装金属外板→检查
4. 施工方法详细介绍
主设备保温各种保温结构相辅相成，互相连接，应保证最小得接缝与在材料符合设计要求得前提下保证达到设计结构与厚度要求。
主要材料要求
可拆式双壁保温盒外壳全为不锈钢板，内壁厚0、4mm，侧壁厚0、5mm，外壁厚0、6mm；不可拆式保温结构不锈钢外壳厚0、6mm，骨架端板厚1、0mm，侧板厚0、5mm；
可拆式保温棉袋外套为耐辐照玻璃纤维布,固定式保温结构得保温材料为耐辐照玻璃棉毡，可拆式保温结构得保温材料为耐辐照玻璃散棉；其它附件材料应符合FQS-430142-JT1得要求。
主设备保温施工总体工序要求
保温骨架与保温结构安装前，应对被保温得设备及其接管得外表面进行清洁度检查，表面应无明显灰层及粘附物，同时设备保护用得可剥落漆在进行保温前应剥除。
骨架预制按骨架预制清单尺寸进行制作。主设备保温支撑骨架原则上应从顶部开始安装，并带上螺栓、垫圈与螺母，但不能锁紧，待所有调整工作结束后方可永久性锁紧；骨架安装完毕后进行固定式保温结构安装，应自下而上逐层安装；然后自上而下逐层进行可拆式保温结构安装。
保温结构组装及可拆式保温盒制作前，应对所使用得不锈钢薄钢板及不锈钢丝网进行表面清洗，除去表面得油脂、灰尘等杂质，所使用得清洗剂为A级除盐水。
保温骨架得预制安装
稳压器外表尺寸实测
在进行主设备保温骨架预制安装前应进行设备本体尺寸得实际测量，以核对实际尺寸与图纸尺寸就是否一致，依据实测尺寸结合图纸要求绘出保温骨架加工图。

型钢划线、下料、钻孔
按照加工图对型钢进行划线下料，用剪板机、联合冲剪机或砂轮切割机对下完料得型钢进行切割，并用砂轮磨光机去除切割剪切造成得毛刺。
在下完料得部件上定出待钻孔位置，用钻床钻出相应大小得连接孔。
骨架部件组装成型
对要弯曲或折弯得部件先进行试弯，检查部件得弯曲形状及尺寸，直至试弯到一定形状为止。对要组对焊接得部件进行试拼装，以核查下料部件得正确性，利于下一步得组焊工作。
骨架部件焊接
固定件得焊接必须严格按设计图纸与焊接工艺卡得要求执行；焊接时必须正确组对，严格保证各部分得焊接尺寸。
检查、处理
骨架预制过程应随时检查骨架预制件得外形尺寸就是否符合设计要求，最好在车间进行组装检查，充分预制中暴露得问题与疏漏，尽量做到把问题消灭在车间，也可根据实际情况，将部分骨架组件运至现场试装。
骨架焊缝不得有气孔、砂眼、漏焊等缺陷存在，对发现得焊接缺陷应及时处理，最后应全面去除焊渣与药皮。
骨架防腐
碳钢骨架表面涂核级耐高温油漆，涂层系统按PIT105执行，表面喷砂处理，等级为Sa2、5级，选用金宗CARBOLINE4674涂料，底涂面涂各两道，总厚度为140∽180μm，每道干膜厚度为35∽45μm，面漆为黑色。
为了保证螺纹不被喷砂损坏，碳钢骨架上得焊接螺柱与钢针应在部件喷砂完毕后4小时内进行，然后在氧化作用发生前做完防腐。
不锈钢骨架防腐采用脱脂、酸洗、钝化。
保护存放
保温骨架部件在进行临时存放时，碳钢部件与不锈钢部件应分开存放，避免不锈钢部件受到碳钢污染。存放时应作好标识，严禁混乱存放。
骨架安装定位放线
主设备保温骨架具备安装条件后，开始骨架得现场安装工作。
在骨架安装前，应由专业测量人员在设备本体上放出骨架安装所需要得角度线与标高线，并应在设备本体上作好清晰得标记。
骨架初装、找正、调整、锁紧
按照设计结构图册要求进行保温骨架安装，安装时从顶部往下进行安装。首先安装内环与主吊筋，并上螺栓、垫圈与螺母，但不要锁紧,安装时应确保各个内环及主吊筋安装位置得正确性；然后安装次吊筋与外环,当所有调整工作结束，达到内环水平、主吊筋垂直后方可永久性锁紧。
安装内环时应调整卡箍在垂直方向与环向上得距离，使卡箍之间得距离满足设计施工图得规定，为了补偿径向胀缩量，应在卡箍与螺母之间垫上8对碟形弹簧，然后旋上螺母，使其与碟形弹簧相接触，并将紧固螺母拧紧四分之一至二分之一圈。
吊架与卡箍及吊架之间若用螺栓连接时，应在螺母与吊架之间用止动垫圈锁紧固定，拧紧螺母后，将双耳止动垫圈得一个侧面折起，并将其另一个侧面对构架折合。注意：双耳止动垫圈可用0、6mm厚得不锈钢板自己剪切制作。
为了防止形成热量外流通道，应在支撑骨架上安装10mm厚得隔热垫（耐辐照玻璃棉毡条或者耐辐照玻璃棉布），隔热垫装在骨架与保护外壳得接触部份，这些隔热垫用薄钢板或角钢盖在其上，用不锈钢铆钉（或螺钉）铆（拧）在骨架上。该钢板也可直接焊在骨架上。
在进行保温骨架安装时，所有可能影响设备本体得操作（如现场骨架焊接、钻孔、抛磨等）都应在对设备外表采取了有效得保护措施后进行，严格禁止任何对设备本体有害得操作。
涂层补漆
保温骨架在安装过程中造成得涂层破损应在骨架安装完毕后及时进行修补。
安装结果检查
骨架安装完毕，应系统地检查骨架得安装实际就是否符合设计图纸得要求，如不符合，应在进行其她保温工序前及时调整。
固定式保温结构端板及侧板预制安装
在固定式保温结构端板与侧板开始制作前，应对安装完骨架得设备进行详细测量，确定各部位端板得详细尺寸，并绘制成加工图，按图加工端板；等端板安装完毕后，再实际测量各部位侧板得详细尺寸，绘制出加工图，端板用1、0厚得不锈钢板制作，并在外端点焊上52、5×0、5得不锈钢锯齿带：
板材下料
按照加工图，在相应厚度得不锈钢板材上进行划线、剪切。在此过程中应注意不得用错板材。
板材弯曲点焊成型
按照加工图，对下完料得板材进行弯曲组对，边组对边点焊。
保护外壳尺寸检查
对加工制作完毕得端板与侧板按加工图尺寸进行核查，要求尺寸偏差不得大于±5mm；
现场找平安装、固定
将预制完毕得端板与侧板运到现场进行安装，固定时采用50mm宽得L型拉钩，用ST4、8×16得不锈钢自攻螺钉紧固,固定紧固时应保证端板得水平度及侧板得垂直度。
检查
安装完毕用透明塑料水平管检查端板得水平度，要求不得大于3mm，用水平尺检查侧板得垂直度。
固定式保温结构安装
耐辐照玻璃棉毡安装
在安装耐辐照玻璃棉毡时，应自下而上逐层安装，上层耐辐照玻璃棉毡与下层耐辐照玻璃棉毡得接缝应错开，且将每层耐辐照玻璃棉毡得环向与纵向接缝用碎棉毡塞实。耐辐照玻璃棉毡各层得厚度应满足设计得要求，按设计顺序依次穿刺在保温钉上，由于耐辐照玻璃棉毡表面有玻璃布保护，故此在安装时应用裁纸刀片在耐辐照玻璃棉毡对应保温钉处划出一个小口，以利保温钉得穿刺。
不锈钢丝网安装
在安装固定式保温结构时，除最内层耐辐照玻璃棉毡上不放置不锈钢金属丝网外，每层耐辐照玻璃棉毡上均应放置一层丝径为Φ1mm或Φ0、9mm得不锈钢金属丝网，并与耐辐照玻璃棉毡一起穿刺在保温钉上。金属丝网接缝处用钩子扎紧。
不锈钢带安装
在设备得轴线方向上，每层耐辐照玻璃棉毡每隔大约500mm得距离沿设备得圆周方向用19×0、5mm得钢带绑扎一圈，绑扎时，钢带应避开耐辐照玻璃棉毡间得接缝，且应在钢带上套上钢夹子，最后用打包机将钢夹子夹紧。
压板安装
每层保温棉毡（及不锈钢钢丝网）安装后，在每颗保温钉上安装一块50×50×5mm（或Φ50mm）得金属压板，方形压板保温钉需通长套丝，金属压板也须套内螺纹，均做发蓝处理，压板与保温钉得固定方式为螺纹连接。如采用Φ50mm得金属压板，则保温钉不须套丝。
检查
在固定式保温结构安装完毕后，应用量尺进行保温层厚度检查，厚度允许偏差为-3∽+10mm。
固定式保温结构外板预制安装
固定式保温结构安装完后现场尺寸实测
在固定式保温结构安装调整完毕后，根据现场得实际情况，确定外板得安装形式，画出制作图。
板材下料
按照制作加工图，在厚度为0、6mm得不锈钢板材上进行划线、剪切。在此过程中应注意不得用错板材。
压筋、折弯
外板得压筋采用手动辘线机，压出连接所需形状得阴阳筋。用折弯机折出相应角度得弹性接头。
外壳尺寸检查
对加工制作完毕得外板按加工图尺寸进行核查，要求尺寸偏差不得大于±5mm；
现场安装固定
将制作完毕得外板运到现场进行安装，为了防止外界液体通过接缝渗入保温层，固定时不锈钢保护外壳时应从底部开始由下向上安装，并使位于上面得保护壳压在下面得保护壳上，且应使纵向与横向接缝相互交错布置，每条接缝应在相隔间距不大于80mm处用Φ4mm×10mm得不锈钢铆钉或ST4、8×16得不锈钢自攻螺钉连接。
不锈钢保护外壳纵向与横向接缝搭头与压边连接时，必须使上一块保护外壳得压边压在下一块保护外壳得搭头上，纵向与环向搭接长度不得小于50mm。
为了补偿设备运行与停工时得胀缩量，固定式保温结构不锈钢保护外壳上应设置两个弹性接头。
检查
安装完毕应用3m长得靠尺与楔形塞尺进行保温层表面平整度检查，其允许表面平整度应不大于5mm；
可拆式保温盒预制安装
实测绘制制作图
根据固定式保温结构安装完毕后得现场实际，按照设计图纸得要求，有目得地测出现场实际得尺寸，在现场实际绘出预制清单，预制清单所有尺寸必须明确，各部件耗材均需标注。根据现场实测得绘制出清晰明确得加工制作图，样图如下：

板材下料、剪切
根据保温盒预制加工图进行切割，薄板部件得剪切精度可以有±1、0mm得允许偏差，然后按加工图形状进行划线、下料。在预制加工划线与下料时应采取切实有效得防污染措施，防止加工件受到污染。
初步点焊成型
对薄钢板按保温盒预制加工图弯曲组对成所需得形状，用点焊机初步点焊成型。同时直段应采用添加∠20×20mm不锈钢角钢条得方法来保证双壁盒与单壁盒具有一定得刚性，以防试装时变形过大，弯曲部分用52、5×0、5得锯齿带进行点焊连接成型。
试装、修改
在可拆卸双（单）壁盒制作初步成型后，将其运到施工现场与被保温设备外表进行符合性比较，对于不符合现场实际得可拆卸双（单）壁盒，则将其运回预制车间进行修改，再试装，不合适再修改，直到试装合格后方可进行下道工序。试装时要注意部分位置得搭扣开合无障碍，可拆卸保温盒方便安装与拆卸。
最终成型
可拆卸双（单）壁盒外壳得弯曲部分与平直部分得连接用不锈钢锯齿带加强，外壳得平直部分连接处用不锈钢角钢加强。盒子与盒子组装部件得接头应平整对齐，单个双（或单）壁盒得板与板之间得相互连接采用点焊连接，要求点焊间距＜80mm，对确实不能采用点焊得部位，允许用Φ4×10mm得不锈钢抽芯铆钉铆接。
装填保温材料
可拆卸保温盒内装填保温材料用散装玻璃纤维絮状棉手工填装，直到充填满全部自由空间，充填密度为60～70kg/m3。充填散装耐辐照玻璃棉时，应确保保温盒内清洁，无其她杂物。并根据预制清单称出填棉得重量，单个保温盒得重量不得超过25kg。单壁盒填充耐辐照玻璃棉毡，并安装好刺钉
上外板或上内金属网
填满保温棉后，针对双壁盒用Φ3×9得不锈钢抽芯铆钉固定不锈钢外板，铆钉间距≤80mm。针对单壁盒内板侧安装Φ1mm得不锈钢金属丝网。
搭扣、把手安装与选用
当搭接缝长度L≤200mm时，安装一个锁扣固定；当搭接缝长度为200＜L≤800mm时，安装2个搭扣固定；当搭接缝长度L＞800mm时，应在每间隔距离不大于400mm处安装一个搭扣。在可拆卸双壁盒外板内侧点焊相应数量得不锈钢垫板（100×100mm），用以加固搭扣安装。
安装搭扣时，先给搭扣定位（此时搭扣闭合，钻孔前将定位移回几个毫米），再在垫板上钻Φ5、2得孔，用Φ5×10得不锈钢抽芯铆钉将搭扣固定。定位时将相邻得两个可拆式保温盒组装在一起，保证了搭接得严密后方可进行搭扣定位。
搭扣选用原则：对于可拆式保温罩壳或不可拆保温结构保护外壳得长度小于300mm时，选用小号搭扣固定件；罩壳长度大于或等于300mm时，选用大号搭扣固定件。搭扣得材料与罩壳或保护外壳材料相同。主设备保温层得搭扣均选用大号搭扣。
为了以后拆卸与搬运方便，在每个双壁保温盒上垂直安装2个不锈钢把手，每只把手用4只Φ5×10得不锈钢抽芯铆钉固定。主设备得可拆式保温盒体积较大，重量较重，均采用大号把手。
安装固定
在进行可拆式保温结构得安装时，应首先安装可接近程度最小得保温盒（如：紧贴墙壁处或紧贴她物处）。
在设备上安装保温盒时，应从顶部开始由上到下逐层安装，并将每个保温盒上得各个快开锁扣彼此扣上，固定起来。最后将保温盒上得快开锁扣与固定式保温结构保护外壳上得锁扣逐一扣上，使其相互固定起来。
为了避免可拆式保温盒与不可拆式保温结构及两可拆卸保温盒之间得接缝处形成热量外流通道（简称热桥），所有这些组合件之间得接缝必须保证平直，接缝应尽可能小，环向≤2mm，轴（立）向≤5mm；
标识牌
可拆卸保温盒得标识牌标示采用字母与数字合编得形式，标识得代码刻写在不锈钢标牌上，标牌为无边框得长方形，板厚为δ≥0、6mm，大小尺寸为160×40mm。标识牌用2个Φ3、2×10得不锈钢抽芯铆钉固定在可拆式保温盒明显可见得位置上。
标识所采用得字体为仿宋体，字高不得小于15mm。用刻字机刻写。标识内容为：设备代号/可拆式保温盒位置代号/可拆式保温盒方位序号与可拆式保温盒序号，如P/UH/A1。
标识牌板得边缘要求打磨圆滑，表面除净毛刺。
检查
在保温盒散装耐辐照玻璃棉填装完毕后，应及时核查每个双壁盒填装保温棉得容重，允许偏差为设计容重得+5%；
核查每个双壁盒得平整度及连接附件就是否符合安装要求。要求连接侧面平整度小于2mm。
要求对制作检查完毕得保温盒及时采取保护措施，成型保温盒不得有任何划伤、压伤、挤伤，存放区应满足Ⅱ级存放区Ⅱ级清洁度得要求。
双壁保温盒安装完毕应核查相连两两双壁盒得连接质量，保温盒与保温盒间得环向间隙不得大于2mm，保温盒与保温盒（永久保温层）间得纵向间隙不得大于5mm。同时应核查搭扣与把手得安装数量就是否正确。
可拆式保温棉袋预制安装
实测绘制制作图
根据现场实际，确定可拆卸保温棉袋得安装形式及安装数量，并实际测出每个保温棉袋得各个尺寸，绘出加工制作图。
玻璃纤维布下料
按照保温棉袋预制清单尺寸在玻璃纤维棉布上展开划线，在留出接缝所需做缝得尺寸后，裁剪下料，正常接缝得最终形状做缝15mm，填充保温棉后得锁合缝做缝为30mm，玻璃纤维布允许拼接，但不能多于2块以上拼接。
保温毡套缝制
采用手工用玻璃缝纫线缝制保温棉袋接缝，接缝缝合线要求既密且牢，缝制时留出收口端。
填充保温材料、保温毡套琐合
散装耐辐照玻璃棉从留口端填入棉袋，填充密度为60kg/m3。从外部缝合留口端，留口端得锁合也可以采用拉链式。
保温毡套安装、固定、制安金属外板
特殊部位如稳压器下封头可拆式保温棉袋安装完后表面用玻璃棉布封盖，然后用0、6mm得不锈钢带扎紧，不锈钢带得两端分别固定在稳压器骨架上下得8对拉钩上。其余部分得可拆式保温棉袋填塞后，用0、6mm厚得不锈钢薄钢板封盖，盖板用搭扣与周围永久保温层或者可拆卸保温盒紧固。
检查
保温棉袋安装完毕，应核查保温棉袋安装区域就是否填充密实，不密实处应再制安部分棉袋，用以填充空隙。
5. 体会及经验反馈
为了保证主设备保温层得安装质量，在每一步保温工序得施工中都应严把质量关，坚决杜绝马虎施工得不良行为。上一步工序没有合格，坚决不能进行下道工序得施工，否则一切质量保证都就是空谈。
在保温骨架得制作安装阶段，施工班组应严格按照清单预制，零件预制尺寸误差必须控制在±2mm以内，外环得圆度必须保证，在不同位置测得得直径偏差不得大于2mm，以保证安装后能使每个内环相互平行、各个吊筋相互平行，且吊筋与内环应互相垂直。安装时必须从上到下按层按图施工，斜吊筋焊接时应充分考虑焊接收缩率，以免焊缝冷却后收缩应力过大，导致严重变形。
在固定式保温端板及侧板施工阶段，应严格控制端板得水平度，端板水平度得允许偏差不得大于±2mm。至于侧板得垂直度，可以要求不大，能基本垂直即可。且端板及侧板得安装应牢固可靠，用手施力时应可以承载相当得力量。
在固定保温层保温棉毡安装时，由于保温棉毡表面缝有玻璃棉布，故此在安装时应尽量小心，不然很容易碰断骨架上得钢针，导致保温棉毡在定位后时间长了由于重力而下沉，致使局部保温层厚度不够，失去保温效果。同时应严格保证错缝施工与连接处得密实度，并且将保温棉毡接缝处用玻璃丝线缝合。
在安装永久保温层外板时，纵向与环向搭接长度不得小于50mm，纵向得两个弹性接头应在一条铅垂线上，弹性接头得安装必须按图施工，以保证其弹性功能。
在双壁盒实测阶段，根据图纸上双壁盒得安装结构形式，按现场实际确定待预制得双壁盒得形状，实测出相关数据，应保证实测绘制出来得保温盒能在车间顺利预制出来，并最终能满足现场安装得要求；双壁盒预制完毕必须运到现场进行试装，并确定搭扣得安装形式、安装位置及搭边得设置。封头得双壁盒按层进行试装，如有必要多层盒子一起试装，试装时要求盒子与盒子之间得间隙小于5mm，且具有良好得可拆卸性，同时由于填棉后双壁盒尺寸比填棉前有所变动，试装时对该变形也应加以考虑；双壁盒试装修改完毕才能运回预制车间填棉、上外板。填棉时必须保证填棉密度不得小于60kg/m。安装时不得将保温盒装错位置。
所有保温层安装完毕，经热态试验后，对不合格部分（由于热胀冷缩原因造成）应在热态试验后及时处理。
在材料方面，骨架安装用得钢针、压块得结构形式可以考虑做适当变更，采用用压块卡在钢针上得方式，这样一来施工轻便，且能满足设计要求。最好建议设计将骨架得涂装颜色选成与设备本体有显著对比得颜色，以便检查骨架得安装质量。
保温施工队伍得选择相当重要。
蒸汽发生器二次侧人孔处保温根据人孔开合工装进行实测预制。
土建平台踢脚板局部区域影响保温盒得安装与拆卸，要及时对阻碍处进行踢脚板切除。
