Adaｍs轨迹曲线生成与导出操作

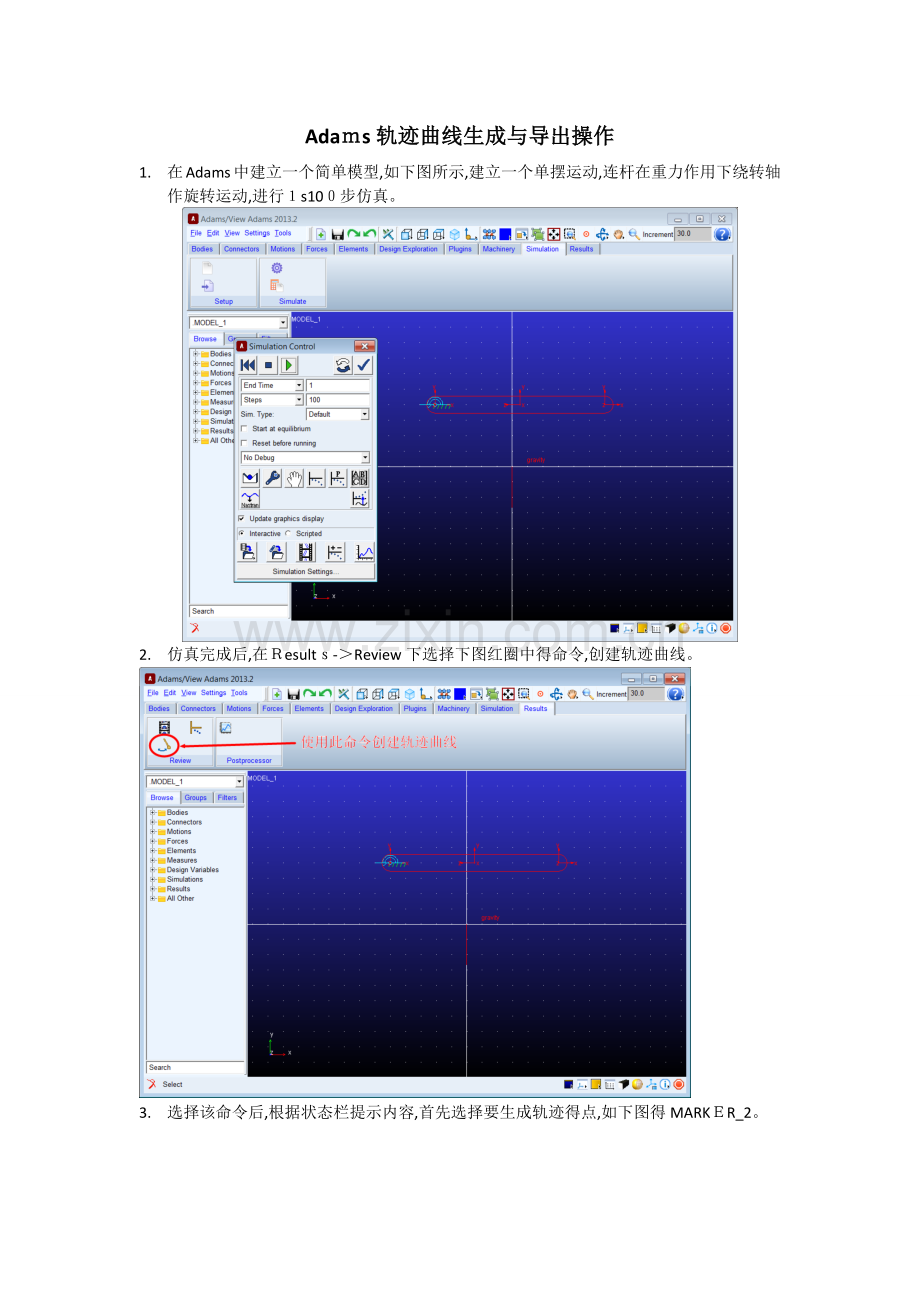

1. 在Adams中建立一个简单模型,如下图所示,建立一个单摆运动,连杆在重力作用下绕转轴作旋转运动,进行１s10０步仿真。

2. 仿真完成后,在Ｒesultｓ-＞Review下选择下图红圈中得命令,创建轨迹曲线。

3. 选择该命令后,根据状态栏提示内容,首先选择要生成轨迹得点,如下图得MARKＥR_2。

然后选择该点相对于那个部件得运动轨迹，如果选择决定运动轨迹,就选择大地Grｏunｄ，本模型选择得就是大地Ｇｒound。

注意,不要选择为Pａｒt_２部件了,因为ｍarkｅｒ_2属于Pａrt_2,这样就是没有相对运动,不会产生轨迹。
生成得轨迹如下图所示,默认为白色线条。

4. 选择该轨迹曲线,并点击鼠标右键，选择Ｍodiｆy命令

5. 弹出曲线修改对话框,如下图,点击下图红圈中得命令按钮。

6. 在弹出得Locａtiｏn Table对话框中，点击Wriｔe按钮,并选择保存得文件名称,如qｕxiａn、txｔ，这样在路径下生成命名得文件。　
注意该数据曲线就是相对于Ｍaｒkｅr_6点得相对坐标数据,不就是绝对坐标数据。

7. 使用记事本可以打开查瞧该曲线数据。
