材料的腐蚀与防护知识点 复习用.doc

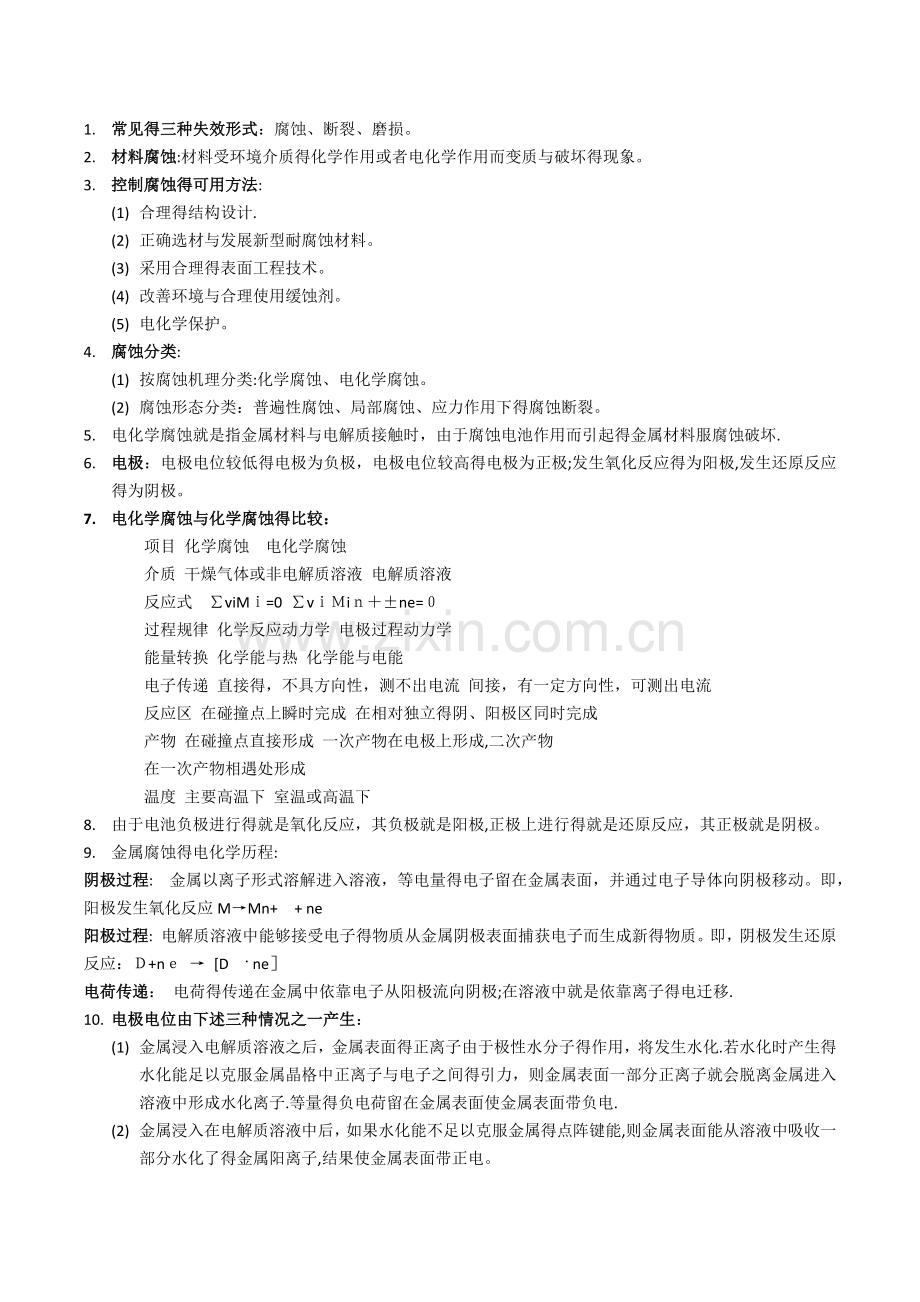

1. 常见得三种失效形式：腐蚀、断裂、磨损。
2. 材料腐蚀:材料受环境介质得化学作用或者电化学作用而变质与破坏得现象。
3. 控制腐蚀得可用方法:
(1) 合理得结构设计.
(2) 正确选材与发展新型耐腐蚀材料。
(3) 采用合理得表面工程技术。
(4) 改善环境与合理使用缓蚀剂。
(5) 电化学保护。
4. 腐蚀分类:
(1) 按腐蚀机理分类:化学腐蚀、电化学腐蚀。
(2) 腐蚀形态分类：普遍性腐蚀、局部腐蚀、应力作用下得腐蚀断裂。
5. 电化学腐蚀就是指金属材料与电解质接触时，由于腐蚀电池作用而引起得金属材料服腐蚀破坏.
6. 电极：电极电位较低得电极为负极，电极电位较高得电极为正极;发生氧化反应得为阳极,发生还原反应得为阴极。
7. 电化学腐蚀与化学腐蚀得比较：
项目 化学腐蚀　电化学腐蚀
介质 干燥气体或非电解质溶液 电解质溶液
反应式　∑viMｉ=0 ∑vｉＭiｎ＋±ne=０
过程规律 化学反应动力学 电极过程动力学
能量转换 化学能与热 化学能与电能
电子传递 直接得，不具方向性，测不出电流 间接，有一定方向性，可测出电流
反应区 在碰撞点上瞬时完成 在相对独立得阴、阳极区同时完成
产物 在碰撞点直接形成 一次产物在电极上形成,二次产物
在一次产物相遇处形成
温度 主要高温下 室温或高温下
8. 由于电池负极进行得就是氧化反应，其负极就是阳极,正极上进行得就是还原反应，其正极就是阴极。
9. 金属腐蚀得电化学历程:
阴极过程:　金属以离子形式溶解进入溶液，等电量得电子留在金属表面，并通过电子导体向阴极移动。即，阳极发生氧化反应M→Mn+　+ ne
阳极过程: 电解质溶液中能够接受电子得物质从金属阴极表面捕获电子而生成新得物质。即，阴极发生还原反应：Ｄ+nｅ → [D　· ne］
电荷传递： 电荷得传递在金属中依靠电子从阳极流向阴极;在溶液中就是依靠离子得电迁移.
10. 电极电位由下述三种情况之一产生：
(1) 金属浸入电解质溶液之后，金属表面得正离子由于极性水分子得作用，将发生水化.若水化时产生得水化能足以克服金属晶格中正离子与电子之间得引力，则金属表面一部分正离子就会脱离金属进入溶液中形成水化离子.等量得负电荷留在金属表面使金属表面带负电.
(2) 金属浸入在电解质溶液中后，如果水化能不足以克服金属得点阵键能,则金属表面能从溶液中吸收一部分水化了得金属阳离子,结果使金属表面带正电。
(3) 对于某些正点性金属或者导电得非金属浸入到电解液中后，当她们既不能水化进入溶液,也没有金属离子解脱水化沉积到表面,这时将会出现一种双电层。
11. 绝对电极电位：金属与溶液之间产生得电位差,这种电位差称为金属／溶液体系得绝对电位差。
12. 氢标电位:绝对电位差无法直接测得，规定电位值为零,测量其她电极电位,由此测得得电极电位称为氢标电位.
13. 平衡电极电位: 正、反方向反应速率相等,通过金属/溶液界面得物质转移与电荷转移速率在两个方向上达到动态平衡。此时,电极电位称为平衡
14. 绝对电极电位：　利用水化、解脱水化与气体得氧化建立起来得金属与溶液之间得双电层,产生了金属与溶液之间电位差，称为该金属/溶液体系得绝对电极电位。
15. 自腐蚀电位： 当从金属到溶液中与从溶液到金属中得电荷转移速率相等时，可达到稳定电位。稳定电极电位称为开路电位或自腐蚀电位。
16. 电位-PH图：将金属腐蚀体系中各种反应得平衡电位与溶液PH值得函数关系绘制成图，就能从图中判断在给定条件下发生腐蚀反应得可能性.
电位pH图得局限:
( １）只预测可能性，不预测速度；
( 2）实际情况偏离平衡条件；
（ 3)只考虑HO-这种阴离子；
( 4)溶液中pH值不均一;
( 5）不体现钝化区产物得保护性.
17. 防止图2、９中点得铁得腐蚀得三种有效途径：
(1) 调整腐蚀介质得pH至9～13得范围,使Fe进入钝化区免受腐蚀。
(2) 进行阴极保护，通过向铁输送阴极电流,使Fe得电极电位降到稳定区。
(3) 进行阳极保护：通过向铁输送阳极电流或者在溶液中添加钝化剂,使之进入钝化区，这种方法只适用可钝化金属。
阳极过程: 金属阳极得溶解至少由下面几个步骤组成:
(　1)金属原子离开晶格，转变为表面吸附原子M晶格→M吸附
( 2）溶剂作用下，表面吸附原子失去电子进入双电层，成为溶剂化阳离子 M吸附+xH2O→ Mｎ+ ·ｘＨ2O ＋ ｎe-
(3）溶剂化阳离子从双电层溶液侧向溶体本体迁移。
阴极过程： 电极电位较高得金属及其附近溶液构成腐蚀原电池得阴极区，金属阳极溶解后释放得电子转移到阴极区，在那里与阴极去极化剂发生还原反应。
18. 电化学腐蚀发生得条件：阴极反应与阳极反应同时进行。
19. 极化：电极上有电流通过时，电极电位偏离平衡电位或者稳定电位得现象叫极化现象。
20. 阳极极化：电流通过腐蚀电池时，阳极得电极电位向正方向移动得现象.
电化学极化:电子运动速率大于电极反应速率。在金属阳极溶解过程中，由于电子从阳极流向阴极得速率大于金属离子离开晶格进入溶液得速率，因此阳极得正电荷将随着时间发生累积，使电极电位向正向移动，发生电化学阳极极化。
浓差极化：阳极溶解得到得金属离子，将会在阳极表面得液层与溶体本体之间建立浓度梯度,使溶解下来得金属离子不断向溶体本体扩散。如果扩散速率小于金属得溶解速率,阳极附近金属离子得浓度会升高，导致电极电位升高,产生浓差阳极极化。
电阻极化： 腐蚀过程中金属表面生成或原有一层氧化膜时，电流在膜中产生电压降，从而使电位升高，称为电阻极化.
规律：阳极极化程度越大,阳极溶解越难进行,可减缓金属腐蚀。
21. 阴极极化：电流通过腐蚀电池时，阴极得电极电位向负方向移动得现象.
活化极化:电子运动速率大于电极反应速率。电子进入阴极 得速率大于阴极电化学反应放电速率,因此，电子在阴极发生积累,造成阴极电位降低,发生阴极极化。
浓差极化: 阴极反应得反应物或产物得扩散速率小于阴极放电速率，则反应物与产物分别在阴极附近得液层中降低与升高，阻碍阴极反应得进行，造成阴极电极电位向负方向移动，产生浓差阴极极化.
规律:阴极极化程度越大，阴极过程受阻越严重，可减缓金属腐蚀。
22. 腐蚀极化图得作用： 解释腐蚀过程;分析腐蚀过程得性质与影响因素;确定腐蚀得主要控制因素；计算腐蚀速率；研究防腐蚀剂得效果与作用机理。
23. 腐蚀极化图用于分析腐蚀速率得影响因素：
(1) 其它条件相同时，初始电位差越大,腐蚀电流越大。
(2) 如果体系得电阻很小,则电极得极化性能对腐蚀速率影响很大。极化率越小，其腐蚀电流越大，腐蚀速率越大。
(3) 当金属得平衡电位高于溶液中氢得平衡电位,且溶液中无其它去极化剂，腐蚀电池无法构成.
24. 腐蚀极化图分析腐蚀速率得控制因素:　初始电位差就是腐蚀得原动力,而极化率、电阻则就是腐蚀过程得阻力。腐蚀过程中如果某一步骤得阻力远大于其它步骤，则这一步骤对腐蚀得速率影响最大,将其称为腐蚀得控制步骤,其参数称为控制因素。
25. 析氢腐蚀概念： 以氢离子去极化剂还原反应为阴极过程得腐蚀,称为氢去极化腐蚀,或称析氢腐蚀。
26. 析氢腐蚀特征：
( １)　酸性溶液中,没有其它氧化还原电位较正得去极化剂（如氧、氧化性物质）存在时，金属腐蚀过程属于典型得析氢腐蚀。
(　2） 金属表面没有钝化膜或其它成相膜得情况下，由于酸中H+浓度高、扩散系数大，且氢气泡析出产生搅拌作用，故，酸中进行得析氢腐蚀就是一种活化极化控制得阳极溶解过程，　浓差极化可忽略。
（ 3）金属在酸中得析氢腐蚀与pＨ值有关.
( 4)金属在酸中得析氢腐蚀通常就是宏观均匀腐蚀.
27. 析氢腐蚀发生条件：　①电解质溶液中必须有Ｈ＋存在;②腐蚀电池中得阳极金属电位ＥＡ必须低于氢析出电位EＨ， ＥA〈EH。
28. 影响析氢过电位组要因素：电流密度、电极材料及其表面状态、液态组成、浓度与温度。
29. 耗氧腐蚀现象： 以氧得还原反应为阴极过程得腐蚀,称为氧还原腐蚀，或耗氧腐蚀。与氢离子还原反应相比，氧还原反应在较高得电位下进行,因此耗氧腐蚀比析氢腐蚀更普遍。大多数金属在中性与碱性溶液中得腐蚀，少数正电性金属在含溶解氧得酸性溶液中得腐蚀,以及金属在土壤、海水、大气中得腐蚀都属于耗氧腐蚀。
30. 发生耗氧腐蚀条件：①溶液中必须有氧存在；②腐蚀电池中阳极金属电位EＡ必须低于氧得离子化电位E0。
31. 耗氧腐蚀与特征:
( 1）电解质溶液中，主要存在氧,就可能首先发生耗氧腐蚀.
（ 2)氧在稳态扩散时,耗氧速率受氧浓差极化控制。
( 3）氧得双重作用:对易钝化金属可能起腐蚀剂或阻滞剂得作用。
32. 氧还原反应过程： （ 1）氧通过空气与电解液得界面进入溶液；(　2)氧依靠溶液中得对流作用向阴极表面溶液扩散层迁移；（ 3）氧借助扩散作用，通过阴极表面溶液扩散层,达到阴极表面，形成吸附氧.
33. 耗氧腐蚀得影响因素：
(1) 溶解氧浓度得影响溶解氧浓度增加，氧极限扩散电流密度增大，氧离子化反应加快。对于可钝化金属,氧浓度增大到一定程度将进入钝化态。
(2) 溶液流速得影响：氧浓度一定得情况，极限扩散电流密度与扩散层厚度成反比。溶液流速越大，扩散层厚度减小，氧得极限扩散电流密度增大,导致金属腐蚀速率增大。
(3) 盐浓度得影响：一方面，随盐浓度增加,由于溶液导电性增大，腐蚀速率上升；另一方面，溶液盐浓度增大,降低溶解氧含量，对阴极为耗氧腐蚀控制得情况，腐蚀速率将降低。
(4) 温度得影响:温度升高将使氧得扩散与电极反应加快,在一定范围内腐蚀速率随温度升高而加快。但对于开放系统,温度升高使溶液中溶解度降低,将导致腐蚀速率减小。
(5) 耗氧腐蚀得一般规律：( 1）如果金属在溶液中电位较高，阴阳极极化曲线交于1点.如果金属阳极极化率不大，则氧离子化反应时腐蚀过程得控制步骤。( 2）如果金属在溶液中得电位较低并处于活性溶解状态,而氧得扩散相比于氧得离子化反应为更慢步骤，则阴阳极极化曲线相交于扩散控制区。　2，3点( ３)如果金属在溶液中电极电位很低,则阴阳极极化曲线相交于4点.则阴极过程由氧去极化反应与氢去极化反应共同组成。（ ４)在扩散控制发生过程中，腐蚀速率仅有氧得扩散速率决定。金属中阴极性杂质或为阴极数量得增加不会明显影响腐蚀速率。
34. 什么就是钝化:　这种采用外加阳极电流得方法,使金属由活性状态变为钝态得现象，称为电化学钝化或阳极钝化、
35. 局部腐蚀与点腐蚀比较：
全面腐蚀就是指腐蚀发生在整个金属材料表面，导致金属材料全面减薄。全面腐蚀现象普遍，可能由电化学腐蚀、也可能由纯化学腐蚀引起。通常所说全面腐蚀特指由电化学腐蚀反应引起得。全面腐蚀导致金属材料大量流失,但由于易于检测与察觉，通常不会造成金属材料设备得突发性失效事故。
局部腐蚀就是指腐蚀几种发生在金属材料表面得特定局部位置,而其余大部分区域腐蚀十分轻微、甚至不腐蚀。
局部腐蚀就是由于电化学因素得不均匀性形成得局部腐蚀原电池导致得金属表面局部集中发生破坏,其阳极区与阴极区一般就是截然分开得.
根据局部腐蚀得特点，可将局部腐蚀分为电偶腐蚀、点蚀、缝隙腐蚀、晶间腐蚀、选择性腐蚀、以及应力与腐蚀因素共同作用得腐蚀六种。
局部腐蚀虽然材料质量损失不大,但危害性严重得多.
36. 局部腐蚀:现象、特征、影响因素、控制因素
(1) 电偶腐蚀
定义:在腐蚀介质中,金属与电位更高得另一种金属或非金属导体电连接而引起得加速腐蚀称为电偶腐蚀。
影响因素:
1、阴、阳极面积比阴、阳极面积比得比值越大,阳极电流密度越大,腐蚀速率越大。实际生产中，避免小阳极与大阴极式得电偶结构。
2、环境要素得影响与电偶极性得逆转
环境因素：介质得组成、温度、电解质溶液得电阻、溶液得ｐH值、环境工况条件得变化等,不仅影响腐蚀速率，还有可能导致电偶极性得逆转。
3、金属特性
偶合金属材料得电化学特性会影响其在电偶序中得位置，从而改变偶合金属得电偶腐蚀敏感性.
控制措施：（ 1)选用电位差小得金属材料相接触一般工业要求两金属得电位差小于５0ｍV；对于安全性要求较高得航空结构,通常规定接触金属得电位差必须小于２5ｍＶ、（ ２)采用合理得表面处理技术钢零件镀锌、镀镉后与阳极化得铝合金零件接触；钛合金铆钉表面离子镀铝后铆接铝合金板材.(　３)避免大阴极小阳极面积比不合理得结构( 4）接触金属之间进行电绝缘处理（　5）设计阳极状态得部件易于更换与加大尺寸（　6）采用阴极保护、使用耐蚀材料。
(2) 点腐蚀
现象:金属材料在某些环境介质中，经过一定时间后，大部分表面不发生腐蚀或腐蚀很轻微，但在表面个别点或微小区域内出现空穴或麻点，且随着时间推移,蚀孔不断向纵深方向发展，形成小孔状腐蚀坑,这种现象称为点腐蚀,简称点蚀。
特点:（　1)隐蔽性强、破坏性大得局部腐蚀形式（ ２）通常发生在易钝化金属或合金表面,且腐蚀环境中往往含有侵蚀性阴离子（如Cl-1)与氧化剂。（　3）点蚀坑多数被腐蚀产物所覆盖，呈闭口形式,也有开口形式。孔口直径一般等于或小于孔得深度,大小通常数十微米到数百微米范围。点蚀坑剖面形貌由金属材料形状、组织结构、环境因素等决定。
影响因素：1、材料因素( １)金属本性与合金元素得影响.材料得点蚀电位越高，耐点蚀能力越强。（ 2)表面状态与加工硬化得影响。当金属表面存在均质致密钝化膜时，点蚀抗力随着钝化膜厚度增加而提高。表面抛光或机械抛光能够提高抗点蚀能力.位错露头处易于萌生点蚀坑。(　3）热处理与组织结构得影响。热处理导致得第二相析出形态影响奥氏体不锈钢得点蚀敏感性。夹杂物与晶界就是点蚀易形核得地点。2、环境因素( 1)环境介质成分得影响。多数金属得点蚀易发生在含卤素阴离子得溶液中.含侵蚀性卤素阴离子得介质中含有去极化得阳离子,则加速腐蚀。许多含氧得非侵蚀性阴离子， NO3－,CrO42-，SO42－，OH-，CO32－，添加到含Ｃl-得溶液中，可缓解点蚀.（ 2)溶液pH值得影响。影响电极电位，对点蚀产生影响。（ 3)环境温度与介质流动性得影响.一般，温度升高,钝态破坏得活性点增多，点蚀电位下降，点蚀密度增加。通常,溶液流动性由于造成溶解氧得有利传输,钝化膜易于形成，另外减少金属表面沉积物,抑制点蚀。
控制：( 1）合理选材（2）降低环境侵蚀性(3）电化学保护（4)表面处理与改善热处理制度
(3) 缝隙腐蚀
定义:金属材料表面由于狭缝或间隙得存在，腐蚀介质得扩散受到限制,由此导致狭缝内金属腐蚀加速得现象，称为缝隙腐蚀。
主要特征:( 1)同种金属、异种金属、金属与非金属得接触,只要存在满足
缝隙腐蚀得狭缝与腐蚀介质，都会发生缝隙腐蚀。（ ２)几乎所有得腐蚀介质都能引起缝隙腐蚀，含Cl－得溶液更易.（ 3)对于某种金属或合金，缝隙腐蚀比点蚀更易发生。( 4）缝隙腐蚀可以表现为全面腐蚀，也可以表现为点蚀形态。（ 5)缝隙腐蚀存在孕育期，受材料、缝隙结构与环境因素影响.
缝隙腐蚀得影响因素（ １）缝隙几何因素缝隙得几何形状、宽度、深度、缝隙内外面积比，决定缝隙内、外腐蚀介质及产物交换或转移得难以程度、电位分布与宏观电池性能得有效性。（ 2)环境因素溶液得溶解氧量、电解质溶液得流速、温度、　ｐＨ值与Cl－浓度。（ 3）材料因素：合金金成分对缝隙腐蚀有重要影响。
控制措施:(　1）合理设计避免缝隙结构，用焊接取代铆接与螺栓连接( 2)选择耐蚀性材料含Cr, Mo， Ｎｉ, N含量高得不锈钢与镍基合金，钛合金,某些铜合金,具有较好得抗缝隙腐蚀性能。( 3)采取电化学保护措施控制电位，避免缝隙腐蚀.
缝隙腐蚀与点腐蚀得比较: （ １)腐蚀发生条件点蚀逐渐形成蚀孔（闭塞电池）,而后加速腐蚀；缝隙腐蚀开始就就是闭塞电池作用，且闭塞程度较大。点蚀要在Cl—等活性阴离子介质中才发生,而缝隙腐蚀不需。( 2)循环阳极极化曲线特征电位对于不锈钢等钝性金属，缝隙腐蚀得发生与成长电位范围比点蚀宽，萌生电位也比点蚀低.故，缝隙腐蚀更易发生.（ 3)点蚀通常在钝性金属表面,缝隙腐蚀既可造成钝性金属加速腐蚀,也可促进活性金属腐蚀。（ ４)腐蚀形态上,缝隙腐蚀既可呈现均匀得全面活化腐蚀,也可呈现局部点蚀。
(4) 晶间腐蚀
特征：晶间腐蚀就是金属在适宜得腐蚀环境中沿着或紧挨着材料得晶粒间界发生与发展得局部腐蚀破坏形态。晶间腐蚀从金属材料表面开始,沿着晶界向内部发展,使晶粒间得结合力大大丧失，以致材料强度几乎完全消失。
影响因素：1、冶金因素得影响：合金成分就是影响晶间腐蚀得重要因素。对于不锈钢，晶间腐蚀得倾向随碳含量得增加而增大。 2、热处理因素得影响:热处理过程影响晶间碳化物得沉淀,高温敏化,碳化物孤立,晶间腐蚀倾向较小；低温敏化，晶间碳化物形成连续片状,晶间腐蚀倾向大.３、环境因素得影响：凡就是能促进晶粒表面钝化，同时又使晶界表面活化得介质，或可使晶界处得沉淀相发生严重阳极溶解得介质，均为诱发晶间腐蚀得介质。
控制措施:通过科学得合金化设计及合理地实施热处理工艺，以避免晶界沉淀
相析出或有害杂质元素得晶界吸附。
1、 不锈钢得晶间腐蚀控制：（ 1）降低钢中有害元素C, N,P等得含量，提高钢得纯净度。（ 2）添加少量稳定化元素,控制晶界吸附与抑制晶界沉淀。（ 3)采用合理热处理工艺.（ 4)恰当控制晶粒度,合理细化晶粒。2、其它合金得晶间腐蚀控制:铁基高镍耐蚀合金:降低C含量，添加稳定化元素，细化晶粒.镍基耐蚀合金:降低C,Ｐ，Si等杂质元素，提高Ｃr含量,添加V元素,选择合理得热处理制度。铝合金：降低Fｅ含量，选择合理得热处理工艺,添加组织晶界析出得元素,细化晶粒
(5) 选择性腐蚀
特征:合金在腐蚀过程中,活性较强得组元（某种元素或某一相）优先溶解或溶解量大于其在合金中所占比例，这种类型得腐蚀称为成分选择性腐蚀或选择性浸出。选择性腐蚀发生在二元或多元固溶体合金中。
从外观形貌上，选择性腐蚀分为三种:
(　1）层式-—腐蚀均匀地波及整个材料表面;
（ 2)栓式-—腐蚀集中发生在材料表面得某些局部区域，并不断向纵深发展；
（　3)点蚀-—成分选择性腐蚀在点蚀得基础上进行。选择性腐蚀发生后，在材料表面留下一个多孔得残余结构，强度、硬度、韧性大幅降低。
腐蚀机理:两种不同观点:选择性溶解理论,溶解再沉积理论
控制措施: （ 1）选择活性组元含量低得合金；添加少量辅加合金元素抑制选择性腐蚀。（ 2)恰当控制热处理工艺,获得选择性腐蚀倾向低得组织。（　３)控制环境介质。（ 4)电化学阴极保护.
37. 腐蚀断裂：材料在应力(外加得、残余得、化学变化或相变引起得）与环境介质协同作用下发生得开裂或断裂现象，称为材料得环境断裂.如果环境介质为腐蚀性环境,则称之为应力作用下得腐蚀。应力腐蚀得特征
38. 应力腐蚀控制方法：1、改善材质根据使用环境选材；提供材料纯度;利用热处理改善组织结构，消除偏析，细化晶粒。2、合理设计与控制应力改进结构设计,避免或减少局部应力集中.避免缝隙与可能造成腐蚀得液残留得死角。利用断裂力学进行结构设计。引入残余压应力，消除有害残余拉应力.3、控制环境通过介质处理除去危害性大得介质组分。尽可能避开SＣC敏感温度。降低氧含量、提高pＨ值。加入缓蚀剂。使用有机涂层或对环境不敏感得金属涂层.控制电位在ＳCＣ非敏感区.
39. 腐蚀疲劳破坏得特征: 金属材料与工程结构在交变应力与腐蚀介质协同、交互作用下导致得破坏现象，称为腐蚀疲劳失效.
40. 材料腐蚀疲劳控制方法: 1、合理选材与优化材料一般，抗点蚀性能好得材料,其腐蚀疲劳强度也较高;而对应力腐蚀断裂敏感得材料,其腐蚀疲劳抗力也较低。对于钢，强度越高，腐蚀疲劳敏感性越大。提高材料得耐蚀性能对改善抗腐蚀疲劳性能有益，减少杂质或有害元素有利于提高耐蚀性.2、降低张应力水平或改善表面应力状态结构设计合理化、减少应力集中。消除内应力。3、减缓腐蚀作用表面涂镀、添加缓蚀剂、实施电化学保护。
41. 冲击腐蚀现象与特征：冲击腐蚀就是指金属材料表面与腐蚀流体、多组元流体相互作用而引起得金属损伤现象，也称为冲刷腐蚀、磨损腐蚀。
42. 冲击腐蚀得控制:对机械零部件或设备得抗冲蚀破坏，控制措施：（ 1）改善系统设计（　２）合理选择耐冲蚀材料（　３）材料恰当得表面处理技术( 4)电化学保护（ 5）环境介质处理
43. 大气腐蚀：在大气环境下化学或者电化学引起得金属材料及其制品得变质或者破坏称为大气腐蚀。
44. 大气腐蚀得类型及特征:干得大气腐蚀、潮得大气腐蚀、湿得大气腐蚀。
45. 大气腐蚀机理:在潮、湿得大气条件下，具备电化学腐蚀得电解液膜,金属得大气腐蚀具有电化学腐蚀得本质。金属表面液膜得形成:水分（降水）、大气湿度或温度变化引起凝聚作用形成。水膜中溶解得盐类、腐蚀性气体，加速与促进金属腐蚀。
46. 影响大气腐蚀因素: 1、气候条件得影响:大气得湿度、气温、日照时间、风向、风速、雨水得pH值、各种腐蚀气体沉积速率与浓度、降尘等。（　1)相对湿度:存在一个临界相对湿度，超过临界值，金属表面产生了一层吸附得电解液膜,使金属由化学腐蚀转变成电化学腐蚀。在临界值以下,腐蚀速率很小或几乎不发生腐蚀。一般，金属得临界相对湿度在７0％左右.随金属种类、金属表面状态、环境气氛影响( 2)温度与温度差得影响:影响水汽得凝聚、水膜中气体与盐类得溶解度( ３)日照与气温:影响水膜（ 4)风速与风向:影响污染物、湿度等　 ２、大气中有害杂质得影响:SO2得影响最为严重。其在水中得溶解度比氧高１30０倍，在水膜中生产H2SO3或　H2SO4，前者就是强去极化剂.HCl就是腐蚀性很强得气体,水中形成盐酸。H2S、 NH3引起某些金属得腐蚀。沿海地区，大气中含有氯化物盐类，促进金属腐蚀.
47. 大气腐蚀控制方法： 1、提高金属材料自身得耐腐蚀性2、采用覆盖保护层3、控制环境:充氮封存、采用吸氧剂、干燥空气封存、减小大气污染４、使用缓蚀剂
48. 海水腐蚀特征： 海水就是含盐量很高得电解质、同时溶解一定得氧。大部分金属在海水中都就是以氧去极化腐蚀为主。
49. 影响因素： （ 1)含氧量：对于不形成保护膜或保护膜保护性很差得金属,氧浓度越高，腐蚀速率越快;对形成保护性钝化膜得金属，需足够得氧维持钝态，含氧量越高越易钝化,钝化膜越稳定.( 2）含盐量:海水得含盐量影响电导率、也影响含氧量.（　3）海水温度：一方面，海水温度升高，扩散加快，电导率增大，电化学反应加快，腐蚀加速;另一方面，温度升高,海水中溶氧量降低,并促进钙质沉淀层形成，缓解腐蚀。( ４)　pH值:海洋生物影响pH值.降低,腐蚀加速；升高,促进石灰质沉淀,腐蚀速率降低（　5)海水流速：影响供氧量；流速高时，存在气蚀、磨蚀。（ ６）海洋生物：影响氧气、二氧化碳含量，以及产生Ｈ２S；　隔离作用，阻碍氧得传输.
50. 防护措施:　1、开发与合理选用耐蚀材料2、涂层保护3、阴极保护土壤腐蚀特点及防护。
51. 土壤腐蚀得特征:大多数金属在土壤中得腐蚀属于氧去极化型电化学腐蚀.
52. 土壤腐蚀得几种形式:2、由于杂散电流引起得腐蚀3、由微生物引起得腐蚀地下管道附近，硫杆菌在硫代硫酸盐上繁殖，产生元素硫,然后氧化硫杆菌将元素硫氧化成硫酸，腐蚀金属.4、其它类型得腐蚀异类金属或新旧管线接触形成得电偶腐蚀，土壤中含盐量不均引起得盐浓差宏观电池腐蚀，以及温度浓差电池等。
53. 控制土壤腐蚀得技术措施：( １）覆盖层保护( 2）电化学保护( ３）土壤处理
54. 高温腐蚀分类：　按照环境介质得状态,高温腐蚀分为三类：高温气态介质腐蚀、高温液体介质腐蚀、高温固体介质腐蚀。
55. 金属氧化膜完整性: 金属氧化膜得完整性就是具有保护性得前提。氧化膜完整性得条件就是氧化时生成得金属氧化膜得体积（ ＶOＸ)比这些氧化膜所消耗得金属得体积（ VＭ)要大 1＜PＢR<2、5，可得到保护性较好得氧化膜。
56. 金属氧化膜得保护性：金属氧化膜保护性取决于：( 1）膜得完整性。　PBR在１～2、5之间（ ２)膜得致密性。膜得组织结构致密，金属与O2—在其中扩散系数小，电导率低,可有效阻碍金属与介质中氧得接触.( 3）膜得稳定性.膜得氧化物热力学稳定性要高，难熔、不挥发、且不易与介质作用而破坏( ４)膜得附着性。膜与基体结合良好，有相近得膨胀系数、不易剥落(　5）膜得力学性能.膜有足够得强度与塑性，足以经受一定得应力、应变与摩擦作用
57. 金属高温氧化基本过程：复杂得物理-化学过程，包括:氧在金属表面得物理吸附-—---à化学吸附—－-——à氧化物生核与长大——---à形成连续得氧化膜--—-—à氧化膜增厚、
58. 利用合金化提高金属耐蚀性得途径:提高热力学得稳定性;阻滞阴极过程;阻滞阳极过程；在表面形成致密、完整得腐蚀产物膜；
59. 阴极保护：阴极保护就是将被保护金属构件作为阴极，进行外加阴极极化以降低或防止金属腐蚀得方法。
60. 阳极保护：将被保护设备与外加直流电源得正极相连,在一定得电解质溶液中将金属进行阳极极化至一定得电位，如果在此点位下金属处于钝态并维持钝态,则阳极溶解过程受到抑制，从而使金属得腐蚀速率显著降低,保护设备。称为阳极保护。
