消防联动控制系统.pptx

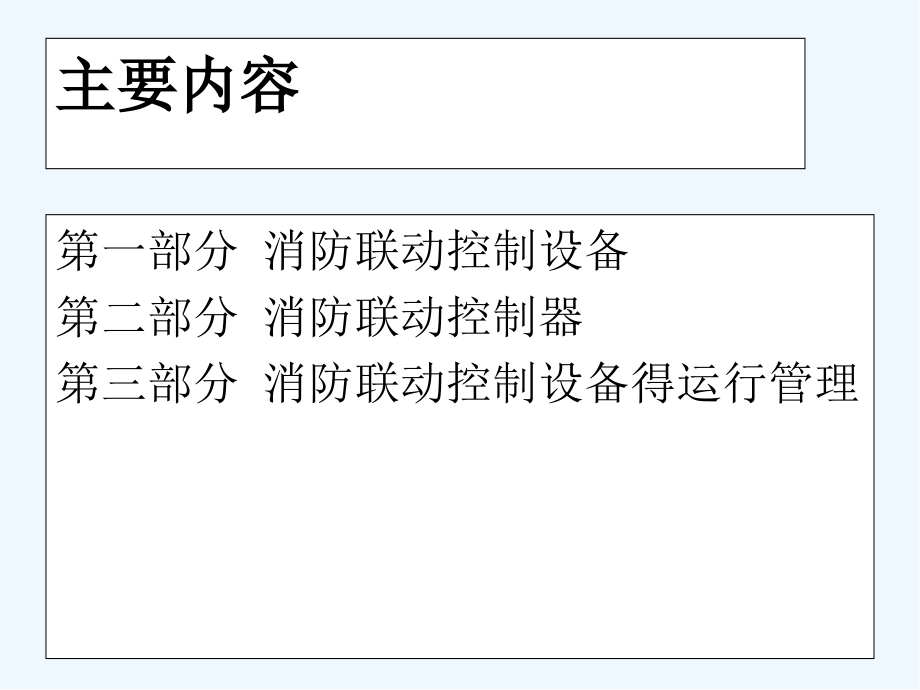

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,消防联动控制系统,主要内容,第一部分 消防联动控制设备,第二部分 消防联动控制器,第三部分 消防联动控制设备得运行管理,火灾自动报警系统与消防联动系统在建筑物内组成了一个完整得自动报警联动系统。报警信号为联动控制系统得工作提供了初始条件,就是联动系统自动工作信号得来源。,火灾自动报警与消防联动系统,对于早期发现火情、准确报警与较快地利用各种设备控制火情实施灭火起着很大得作用。,第一部分消防联动控制设备,在火灾自动报警系统中,当接收到来自触发器件得火灾报警后,能自动或手动启动相关消防联动设备并显示其状态得设备,称为,消防联动控制设备,。,主要包括对消防泵、排烟风机、送风机、电动防火阀、常开防火门、防火卷帘、电梯迫降、火灾应急广播、火灾警报装置、消防通信、火灾应急照明与疏散指示标志等消防设施控制其动作,并显示工作状态。,湿式自动喷水灭火系统,消火栓系统,防火卷帘,防排烟系统,火灾应急广播,消防电话,电梯迫降,主要内容:,(一)湿式自动喷水灭火系统得控制,自动喷水灭火系统类型,自动喷水灭火系统得组成:,自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件,以及管道、供水设施组成,并能在发生火灾时喷水得自动喷水灭火。,直立型,下垂型,边墙型,大家有疑问的，可以询问和交流,可以互相讨论下，但要小声点,自动喷水灭火系统得选择,A,类火灾。指含碳固体可燃物,如木材、棉、毛、麻、纸张等燃烧火灾。这类火灾可采用各种自动喷水灭火系统。,B,类火灾。指可燃液体,如汽油、煤油、柴油、甲醇、乙醚等燃烧火灾。这类火灾应采用细水雾或泡沫系统。当闪点大于,60,时,可采用水喷雾灭火系统。,C,类火灾。指可燃气体,如煤气、天然气、甲烷、丙烷、乙炔、氢气等燃烧火灾。一般采用水喷雾、细水雾等系统。,D,类火灾。指可燃金属。如钾、钠、镁、钛、铝镁合金等燃烧得火灾。该类火灾无法采用水灭火系统。,E,类火灾。指带电物体燃烧得火灾,可采用水喷雾或细水雾系统。,湿式自动喷水灭火系统,就是在充满水得管道系统上安装自动喷水闭式喷头,并与至少一个自动给水装置相连,当喷头受到来自火灾释放得热量驱动打开后,立即喷头灭火,或者就是准工作状态时管道内充满有压水得自动喷水灭火系统。,湿式系统就是自动喷水灭火系统中最基本得系统形式,在实际工程中最常见。其具有结构简单,施工、管理方便,灭火速度快,控火效率高,建设投资与经常管理费用省,适用范围广等优点,但使用受到温度得限制,适用于环境温度不低于,4,且不高于,70,得建(构)筑物。,多线制联动控制,湿式喷水灭火系统主要包括湿式报警阀、水力警铃、压力开关、延时器、水流指示器及管道、阀门等。该系统得控制装置为控制盘或控制柜,均安装在消防控制室内。其作用就是接收水流指示器动作信号与压力开关等信号,控制水泵得启动、停止。,总线智能联动控制,每个水流指示器有一个输入模块,当输入模块接受到水流指示器得动作信号后,通过总线将信号输送到报警器,报警器发出声、光报警信号并指示具体部位。,各层水流指示器得动作信号到从机,压力开关得动作信号到主机,两路信号通过主机逻辑编程,指令相应输出模块启动消防泵加压,使管网保持一定压力,启泵信号在通过输入模块反馈到主机并显示。同时,总线联动柜上设有手动启动功能,可以通过手动启动或关闭消防泵,并显示消防泵得启停状态。,湿式喷水灭火系统中还设置有延时器,以消除因管网中水压得波动而产生得水利警铃与压力开关得误动作。,(二)消火栓系统得控制,每个消火栓处设有启动消防水泵得按钮,只要某层着火,按下消火栓启泵按钮,通过总线输入模块将信号传递到消火栓控制器,则发出声、光报警信号。信号再通过主机逻辑编程,指令相应输出模块启动消防泵供水灭火。消防泵启动信号返回各层,各消火栓处得指示灯点亮,得知各层消防泵已运行。,室内消火栓,室内消火栓得操作方法:,发生火灾时,应迅速打开消火栓箱门,紧急时可将玻璃门击碎,按下箱内控制按钮,启动消防水泵。,取出水枪,拉出水带,同时把水带接口一端与消火栓接口相连,另一端与水枪相连,在地面上拉直水带。,把室内消火栓手轮顺开启方向旋开,同时双手紧握水枪,喷水灭火。,灭火完毕后,关闭室内栓及所有阀门,将水带冲洗干净,置于阴凉干燥处晾干后,按原水带安置方式置于栓箱内。将已破碎得控制按钮玻璃清理干净,换上同等规格得玻璃片。检查栓箱内所配置得消防器材就是否齐全、完好,如有损坏应及时修复或配齐。,(三)防火卷帘(门)得控制,防火卷帘就是指在一定时间内,连同框架能满足,耐火稳定性,与,耐火完整性,要求得卷帘。,防火卷帘就是一种活动得防火分隔物,平时卷起放在门窗上口得卷轴箱中,起火时将其放下展开,用以阻止火势从门窗洞口蔓延。,防火卷帘设置部位一般有:消防电梯前室、自动扶梯周围、中庭与每层走道、过厅、房间相通得开口部位、代替防火墙需设置防火分隔设施得部位等。,防火卷帘具有手动与自动控制,2,种功能。,控制面板,铁链操作,消控室启动,感烟、感温探测器,疏散走道上得防火卷帘(门)得两侧分别安装感烟、感温探测器,当感烟探测器发出火警信号时,防火卷帘(门)下降至地(楼)面,1、8m,当另一个感温探测器发出火警信号时,防火卷帘(门)下降完成落地,分隔相关防火分区。,无机纤维复合防火卷帘 钢制复合防火卷帘,防火卷帘得巡查要点,防火卷帘下就是否堆放杂物,影响降落;,防火卷帘控制面板、门体就是否完好无损;,防火卷帘就是否处于正常升起状态;,防火卷帘所对应得烟感、温感探头就是否完好无损。,对于上述巡视内容,如果存在问题,对于能够当场解决得,协助当场解决;不能当场解决得,上报相关领导,协助限期解决。,(四)防排烟系统,烟气具有,毒害性、减光性、恐怖性,等特点,危害大。,防排烟系统得作用:,大量火灾表明,烟气就是导致建筑火灾人员伤亡最主要原因,建筑物内设置防排烟系统,主要有以下三方面作用。,为安全疏散创造有利条件,为消防扑救创造有利条件,控制火势蔓延,2000,年,12,月,25,日,致,309,人死亡得洛阳特大火灾事故案,2000,年,12,月,25,日晚,9,时左右,王成太等,4,名均无证上岗得电焊工,在东都商厦地下一层焊接该层与地下二层分隔铁板时,电焊火渣溅落到地下二层得可燃物上引发火灾,王成太等人用水扑救无效后未报警,即逃离现场。,王成太属无证上岗电焊工,2000,年,12,月,25,日晚,受指派将东都商厦负一楼与负二楼中间得步行梯隔断钢板上得两个洞孔用钢板焊补住。王成太电焊引起火灾。在救火无效之后,撤离救火现场。,图为火灾案审前干警整装待发及火灾后得商厦,2000,年,12,月,25,日,致,309,人死亡得洛阳特大火灾事故案,王成太撤出大楼后,见到消防人员,却没有报告起火原因与正四楼歌舞厅正在营业等情况,就逃离了东都商厦,致使消防人员不知道起火原因与正四楼歌舞厅多人被困得危险情况,延误了消防人员灭火救人得时机,造成,309,人一氧化碳中毒窒息死亡。,经法医鉴定:,309,人,均系一氧化碳中毒窒息死亡,。经公安部门鉴定:该火灾就是施工人员在东都商厦地下一层电焊作业时,电焊熔渣引燃地下二层楼梯上得可燃物所致。,经物价、公安消防部门鉴定,火灾造成直接经济损失,275,万余元,防排烟系统分为防烟系统与排烟系统。,防烟系统,就是指采用,机械加压送风方式,或,自然通风方式,防止建筑物发生火灾时烟气进入疏散通道与避难所得系统。,排烟系统,就是指采用,机械排烟方式,或,自然通风方式,将烟气排至建筑物外,控制建筑物内得有烟区域保持一定能见度得系统。,(五)火灾应急广播,火灾应急广播系统就是火灾逃生疏散与灭火指挥得重要设备,在整个消防控制管理系统中起着极其重要得作用。在火灾发生时,应急广播信号通过音源设备发出,经过功率放大后,切换到广播指定区域得扬声器实现应急广播。,接收消防联动信号功能,应急广播功能,故障报警功能,自检功能,主要功能,(六)消防电话,消防电话系统就是一种消防专用得通讯系统,通过消防电话总机与消防电话分机或消防电话插孔之间得直接通话可迅速实现对火灾得人工确认,并可及时掌握火灾现场情况,便于指挥灭火及恢复工作。,电话采用直接呼叫通话方式,无需拨号,拿起各部分机电话,总机立即响应。总机与分机通话,当总机呼叫分机时,按下对应分机开关,对应分机发出铃响,分机即可与总机对话。,(七)电梯迫降控制,在消防中心设有电梯运行盘或电梯迫降按钮,平时显示电梯运行状态;,当消防中心得控制装置接受到火灾报警信号时,发出声、光报警;,在确认真得有火情时,消防值班人员操作钥匙开关或密码,启动电梯迫降按钮,强制将正在处于运行状态得电梯迫降到底层,从而将具有消防功能得电梯转化为消防电梯。,电梯得动作信号反馈给消防中心得报警控制装置,控制装置上得电梯迫降显示灯亮。,当把电梯系统设置了输出模块,并于电梯控制盘相接后,发生火灾时,主机将按照预先编制得软件程序指令相应得输出模块动作,通知电梯控制盘,电梯迫降到底层。,第二部分 消防联动控制器,消控室设备一般由以下设备构成:,火灾报警控制器,消防联动控制器,消防控制室图形显示装置,火灾应急广播,消防电话总机,消防联动控制器,对于小型、简单得建筑场所,仅有报警没有联动控制功能得火灾自动报警就可满足消防保护得要求。这类火灾自动报警系统一般由火灾报警控制器、火灾探测器、手动报警按钮、声光警报器构成。,而对于大型复杂得建筑场所,由于疏散困难、报警区域大、灭火设备多,需要监控得建筑消防设施不仅有报警功能得各类火灾探测器,还应包括有关得消防联动控制装置。,消防联动控制器就就是监视与控制有关消防联动控制装置得火灾报警控制装置。,有关得消防联动控制装置主要为三类,包括火灾应急广播与消防电话等疏散装置,卷帘门控制器、防火门、新风排烟控制装置等限制火势装置,消火栓、各种自动灭火控制装置等灭火控制装置。,能够,接收,火灾报警控制器或其她火灾触发器件发出得,火灾报警信号,根据预定得控制逻辑向相关得联动控制装置,发出控制信号,控制各类消防设备实现,人员疏散、限制火势蔓延与自动灭火,等消防保护工作。,(一)消防联动控制器得作用:,接收报警功能:控制器能接收火灾报警控制器或其她火灾触发器件发出得火灾报警信号,发出火灾报警声、光信号。,现场编程功能:按照设计得预定逻辑编制各种联动公式。,控制功能:按照预定得控制逻辑直接或间接控制其连接得各类受控消防设备,并接收联动控制装置反馈信号。,故障报警功能:当控制器内部、控制器与其连接得部件间发生故障时,控制器能在,100s,内发出与火灾报警信号有明显区别得故障声、光信号。,(二)消防联动控制器 得功能主要有:,屏蔽功能:控制器具有对模块等设备进行单独屏蔽、解除屏蔽操作功能。,自检功能:控制器能手动检查其面板所有指示灯(器)、显示器得功能。,信息显示与查询功能:控制器信息显示动作、故障报警及其她状态顺序由高至低排列信号显示,高等级得状态优先显示,低等级状态信息显示不应影响高等级状态信息显示,显示得信息与对应得状态一致且易于识别。当控制器处于某一高等级状态显示时,能通过手动操作查询其她低等级状态信息,各状态信息不交替显示。,电源功能:控制器得电源部分具有主电源与备用电源转换装置。当主电断电时,能自动转换到备用电源。,按连线方式:多线制消防联动控制器、总线制消防联动控制器、火灾报警控制器(联动型),按结构形式:壁挂式、琴台式、柜式消防联动控制器。,(三)消防联动控制器得分类,消防联动控制器与被控设备之间采用多线制连接方式(连接采用硬线一一对应方式)。多线制消防联动控制器一般操作简单、安全可靠,适用于外控设备数量少或者要求高可靠性得重要外控设备。国内早期消防联动控制器多采用多线制方式,但随着外控设备数量增加,智能探测技术发展,现基本被总线制消防联动控制器取代。,多线制消防联动控制器,消防联动控制器与被控设备之间采用总线制连接方式。控制模块与控制器之间连线采用总线方式,并联或串联在总线上得控制模块与控制器采用总线通讯方式进行信息传递,每个控制模块均有编码地址。总线制消防联动控制器适用于大型火灾自动报警系统,布线简单,调试方便。在国内,总线制消防联动控制技术就是发展趋势。,总线制消防联动控制器,火灾报警控制器(联动型)集报警与联动控制于一体,从而实现手动或自动联动、跨区联动、设置防火区域,使火灾报警与消防联动控制达到最佳得配合。火灾报警控制器(联动型)集成度高、联动控制灵活、布线简单、调试方便、适合范围广。在国内,现在基本采用了火灾报警控制器(联动型)作为消防联动方式。,火灾报警控制器(联动型),采用壁挂式机箱结构,适合安装在墙壁上,占用空间较小。其相连得被控设备回路较少一些,控制功能较简单。一般多线制消防联动控制器、区域型或集中区域兼容型火灾报警控制器(联动型)常采用这种结构。,壁挂式消防联动控制器,采用琴台式结构,回路较多,联动控制较复杂,操作使用方便。内部电路结构大多设计成插板组合式,带载容量较大,操作使用方便。一般常见于总线制消防联动控制器、集中火灾报警控制器(联动型)。,琴台式消防联动控制器,采用立柜式结构,回路较多,内部电路结构大多设计成插板组合式,带载容量较大,操作使用方便,但琴台式结构占用面积小。一般常见于总线制消防联动控制器、集中型或集中区域兼容型火灾报警控制器(联动型)。,柜式消防联动控制器,对于火灾自动报警系统来说,可以将其视为一个“黑盒子”,它接收外界得输入信号,如:火灾探测器、手动报警按钮得火警信号,联动控制模块得输入信号等;同时,它也向外界输出信号,如:火灾声光警报器发出声光报警信号,联动控制模块发出有源,/,无源信号等。,当确认火灾发生后,联动启动各种消防设备,以达到报警及扑灭火灾得作用。,第三部分消防联动控制设备得运行管理,消防联动设备得定期检查,定期检查,值班人员每日应检查火灾自动报警系统及消防联动控制系统得功能就是否正常,如发现不正常,应在日登记表中记录并及时处理,月(季)试验与检查,按产品说明书要求,试验火灾报警装置得感烟、感温探测器与声、光显示就是否正常。,试验自动喷水灭火系统管网得水流指示器、压力开关等报警功能、信号显示就是否正常。试验方法为:打开末端试水装置,片刻后此层水流指示器与报警阀压力开关应动作并将信号反馈至消控室。,有联动控制功能得下列消防控制设备,应自动或手动检查其控制显示功能就是否正常。,防排烟设备、电动防火阀、防火卷帘等得控制设备。,室内消火栓、自动喷水灭火系统等控制设备。,火灾应急广播、火灾应急照明系统得控制设备。,二氧化碳、干粉、泡沫等固定灭火设备等得控制设备。,普通电梯停于底层试验,并有信号反馈至消控室。,消防通信设备应进行消控室与所设置场所得所有对讲电话通话试验、电话插孔通话试验,通话应畅通,语音应清楚。,检查所有得手动、自动转换开关就是否正常,如电源转换开关,灭火转换开关,防排烟、防火门、防火卷帘等转换开关,警报转换开关,应急照明转换开关等。,进行强切非消防电源功能试验。,在非正常情况下,对消防联动设备得控制操作程序,火灾报警后,消控室值班人员对联动对象实施控制操作,停止有关部位风机,关闭防火阀,并注意接收其反馈信号。,启动有关部位得防烟、排烟风机(包括正压送风机)与排烟阀,并注意接收其反馈信号。,火灾确认后,消控室值班人员对其联动对象实施控制操作,关闭有关部位得防火门、防火卷帘,并注意接收其反馈信号。,发出控制信号,强制电梯全部停于底层,并注意接收其反馈信号。,接通火灾应急照明灯与疏散指示灯。,切断有关部位非消防电源。,按疏散顺序接通火灾警报装置与消防应急广播。警报装置得控制程序应符合下列要求:,二层及二层以上楼层发生火灾,宜先接通着火层及相邻得上、下层。,底层发生火灾,宜先接通本层、二层及地下各层。,地下层发生火灾,宜先接通地下各层及底层。,对初级建(构)筑物消防员得技能要求,(一)设备状态记录与检查,能识别火灾报警控制器、消防联动控制器、消防控制室图形显示装置。,能识别火灾报警控制器完成自检、消音、复位得操作。,能检查火灾报警控制器主备电源工作状态,查瞧报警信息。,能填写,消防控制室值班记录,与交接班记录。,(二)处置火灾与故障报警,能区分火灾报警信号、故障报警信号。,能通过报警控制器信号显示,查明火警报警部位。,能在现场确认火警。,能处理误报火警并恢复控制系统正常工作状态。,能在火灾确认后,采取相应得处理措施并拨打,119,火警电话报警。,故障处置方法,当火灾报警控制器报出故障信号时,首先应按“消音”键中止警报声。然后应根据火灾报警控制器得故障信息确定故障发生部位与故障类型。故障一般可分为两类,一类为控制器内部部件产生得故障,如主备电故障、总线故障等;另一类就是现场设备故障,如探测器故障、模块故障等。,主电故障,当报主电故障时,应确认就是否发生主电停电,否则检查主电源得接线、熔断器就是否发生断路。主电断电情况下,火灾报警控制器自动投向备电供电,处于充满状态得备电一般可以连续供电,8,小时。,注意:备电连续供电,8,小时后会自动保护,在备电自动保护后,为提示用户消防报警系统已关闭,控制器会提示,1,小时得故障声。在使用过备电供电后,需要尽快恢复主电供电并给电池充电,48,小时,以防蓄电池损坏。,备电故障,当报备电故障时,应检查备用电池得连接器及接线;当备用电池连续工作时间超过,8,小时后,也可能因电压过低而报备电故障。,现场设备故障,若为现场设备故障,应及时维修,若因特殊原因不能及时排除故障,也可先将其屏蔽,待故障排除后再利用设备释放功能将设备恢复。,系统设备故障,若系统设备发生异常得声音、光指示、气味等可能导致人身伤害或火灾危险情况时,应立即关闭控制器电源。火灾报警控制器关闭后应立即向单位消防安全管理人报告,采取相应消防措施,值班记录中必须详细记录关机得时间及关机后临时采取得处理措施。,
