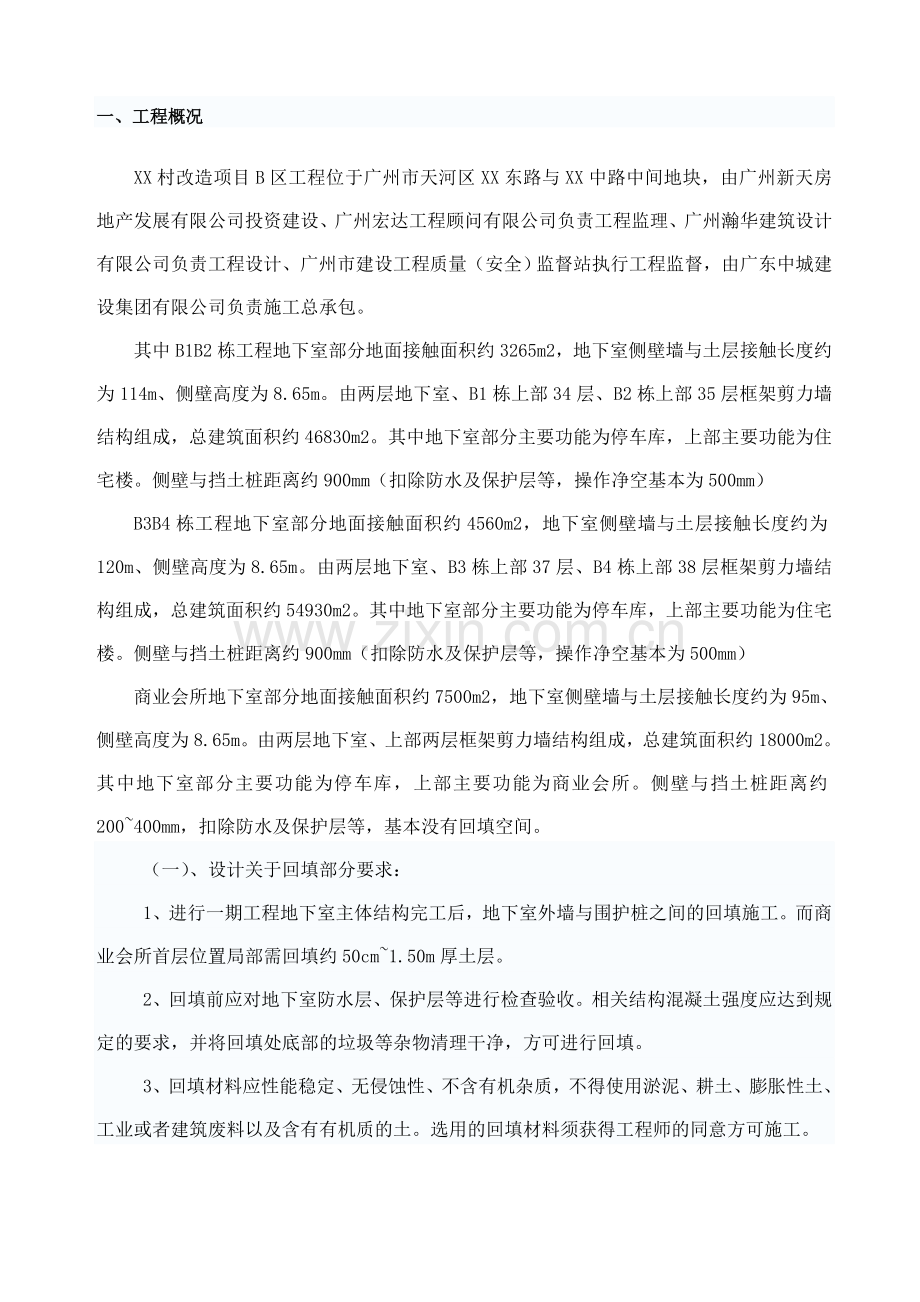

一、工程概况XX村改造项目B区工程位于广州市天河区XX东路与XX中路中间地块，由广州新天房地产发展有限公司投资建设、广州宏达工程顾问有限公司负责工程监理、广州瀚华建筑设计有限公司负责工程设计、广州市建设工程质量（安全）监督站执行工程监督，由广东中城建设集团有限公司负责施工总承包。其中B1B2栋工程地下室部分地面接触面积约3265m2，地下室侧壁墙与土层接触长度约为114m、侧壁高度为8.65m。由两层地下室、B1栋上部34层、B2栋上部35层框架剪力墙结构组成，总建筑面积约46830m2。其中地下室部分主要功能为停车库，上部主要功能为住宅楼。侧壁与挡土桩距离约900mm（扣除防水及保护层等，操作净空基本为500mm）B3B4栋工程地下室部分地面接触面积约4560m2，地下室侧壁墙与土层接触长度约为120m、侧壁高度为8.65m。由两层地下室、B3栋上部37层、B4栋上部38层框架剪力墙结构组成，总建筑面积约54930m2。其中地下室部分主要功能为停车库，上部主要功能为住宅楼。侧壁与挡土桩距离约900mm（扣除防水及保护层等，操作净空基本为500mm）商业会所地下室部分地面接触面积约7500m2，地下室侧壁墙与土层接触长度约为95m、侧壁高度为8.65m。由两层地下室、上部两层框架剪力墙结构组成，总建筑面积约18000m2。其中地下室部分主要功能为停车库，上部主要功能为商业会所。侧壁与挡土桩距离约200400mm，扣除防水及保护层等，基本没有回填空间。（一）、设计关于回填部分要求：1、进行一期工程地下室主体结构完工后，地下室外墙与围护桩之间的回填施工。而商业会所首层位置局部需回填约50cm1.50m厚土层。2、回填前应对地下室防水层、保护层等进行检查验收。相关结构混凝土强度应达到规定的要求，并将回填处底部的垃圾等杂物清理干净，方可进行回填。3、回填材料应性能稳定、无侵蚀性、不含有机杂质，不得使用淤泥、耕土、膨胀性土、工业或者建筑废料以及含有有机质的土。选用的回填材料须获得工程师的同意方可施工。4、回填材料可利用基坑中挖出的土，但不得含有有机杂质，使用前应过筛，其粒径不大于50mm。5、基坑中挖出的土如不满足回填要求，可采用级配良好砂土或碎石土、砾石、卵石。砂土或碎石土最大粒径不大于50mm；砾石、卵石最大粒径不大于200mm。6、承包商应根据不同的回填材料选择适用的施工机械。回填过程不得使用重型碾压或者重型夯实设备。7、回填施工应分层铺填和分层压实，回填土的分层铺填厚度不应大于300 mm，保证分层压实质量。压实系数不应小于0.94。8、在雨季、冬季进行压实填土施工时，应采取防雨、防冻措施。9、压实填土的施工缝应各层错开搭接，在施工缝的搭接处，适当增加压实次数。10、分批、次回填要求（参照基坑施工图）：地下室底板混凝土浇注完成后，在底板与挡土墙之间回填C30素混凝土填充（拆除第二道支撑梁需要）负二层结构施工完成后，回填粘性土或砂砾土、石粉等（拆除第一道支撑梁需要）负一层结构施工完成后，回填粘性土或砂砾土、石粉等。（二）、规范规定之土方回填部分：1、回填施工应分层铺填和分层压实，回填土的分层铺填厚度不应大于300 mm，并在施工过程中应检查排水措施，每层填筑厚度、含水量控制、压实程度等满足设计要求。2、按每层、每200400m2/一检验批或每20延长米/一检验批的检验，就密实度进行检测。二、编制依据：1、设计文件及施工合同；2、建筑地基基础工程施工质量验收规范（GB 502022002）；3、土工试验办法（GB/T50123-1999）；三、编制原则：1、确保工期原则根据工程进度的需要，确保回填和平整工程按期完工，不影响其他分项工程施工。2、确保工程质量原则所涉及之回填工程质量影响到上部构筑物、建筑物和道路等的稳定，因此必须确保工程质量。3、资源合理配置原则在确保工期和工程质量的前提下，合理选择施工方法，并根据工程实际和内外部的资源情况合理配置各种资源，降低工程成本，尽量选用开挖的土工料进行回填。4、确保施工安全的原则选择安全、合理、可靠的施工方案，确保参与工程建设人员、机械设备安全，也是保证工期和质量的重要措施。5、确保文明施工 回填过程中做好设沟集排等排水措施，防止泥浆横流，污染环境，干燥季节回填做好洒水防尘措施，做到文明施工。四、本工程实操方案设定：1、总体控制原则：分层、对称、分段回填；2、回填料及回填方式选用：由于地下室侧壁与挡土桩间距在0.2m1.0m之间，施工空间较窄，只能选用人工回填，并且碾压机械基本不能进入施工现场配合碾压，故采用人工蛙式振动碾压机械进行碾压，回填料选用砂土。3、大面积回填前，做好土壤回填击实试验，取得最优含水率等数据，为日后环刀检测提供数据。4、采用人工夯实措施（于侧壁与挡土桩间填土），故将分层厚度控制在250mm左右，每层、点夯实次数不少于4次，最终以密实度检测合格为准。而商业会所部分的大面积高填，采用压力机分层碾压，分层厚度不超过30cm，采用挖机进行摊铺、12T压路机进行碾压。5、同一水平标高层的搭接位置长度不少于1.0m，并对此1.0m范围多次夯实，不少于6次。6、在挡土墙边标注明显250mm的标高划分线，严格控制分层回填高度和密实度检测的频次满足设计要求和规范规定。7、回填前基底清理及密实度检测均需有监理单位及建设单位见证、验收，并照片备忘。8、回填施工流程图：地下室底板结构底板周边C30素混凝土填充拆除第二道支撑梁负二层结构施工负二层以下侧壁土方分层回填土方击实试验、现场环刀试验，提取参数拆除第一道支撑梁负一层结构施工负一层以下侧壁土方分层回填按面积或延长米分层密实度检测按面积或延长米分层密实度检测二、土方回填（1）回填前，应对地下防水层、保护层等进行检查验收。并要办好隐检手续。其基础混凝土强度应达到规定的要求，方可进行回填土。（2）施工前，应抄平做好水平标志，在基坑（槽）上，每隔3m做标记。1、回填料的确定 本工程回填料按相关规定的要求，并经甲方、监理单位检查合格后方可进行回填。2、标准击实试验 土方回填料确定后，项目部质检员、抽样员邀请监理工程师、建设方代表共同在回填料场进行取样，抽取的土样应具有代表性，各个土层和性状的土都应包括。土样抽取后送实验室做标准击实试验，确定最优含水率下的最大干密度。通过实验作出土方回填料的最优含水率、最大干密度。根据合同技术条款回填土压实度D0.94的要求，确定出施工中控制的最小干密度，再查“含水量与干密度曲线图”确定合格干密度下的含水率。 3、现场环刀取样试验 标准击实试验完成后，即在施工现场安排环刀检测试验，试验的目的：（1）核查土料压实后是否能够达到设计压实干密度值；（2）核查压实机具的性能是否满足施工要求；（3）选定合理的施工压实参数：铺土厚度、土块限制粒径、含水量的适宜范围、压实方法和压实遍数；（4）确定有关质量控制的技术要求和检测方法。 碾压试验在标定的三个回填区域（B1B2为一区、B3B4为二区、商业会所为三区）分别进行，不同的回填区域采用不同的压实机具：蛙夯夯实遍数从4遍开始用环刀法抽取试样，测定干密度值，达不到要求再夯实6遍、8遍测定直到合格，最后通过测定确定合适的碾压遍数、铺土厚度、土块限制粒径等参数。 经现场击实试验、环刀取样试验合格，确定各种参数后方进行大面积的回填、检测施工。环刀取样试验办法：所需要工具：环刀（内径61.8mm和79.8mm，高度20mm）6套，天平一把。根据试验要求用环刀切取试样时，应在环刀内壁涂一薄层凡上林，刃口向下放在土样上，将环刀垂直下压，并用切主刀沿环刀外侧切削土样，边压边削至土样高出环刀。根据试样的软硬采用钢丝据或切土刀整平环刀两端土样，擦净环刀外壁，称环刀和土的总质量从余土中取代表性试样测定含水率比重颗粒分析界限含水率等项试验的取样。 环刀工具样式 取样示范4、施工前技术交底 土方回填前，由技术部向作业班组质检员进行详细的技术交底，将回填区域的划分、根据碾压试验确定的压实参数、施工方法等资料交代清楚。 三、施工部署 本工程地下室回填分层、片施工进行，为满足主体结构施工条件，施工划分为三个区，其中B1B2栋为施工一区、B3B4栋为施工二区、商业会所为施工三区，其填筑速度与结构施工速度相匹配，回填作业连续进行。土方回填时，采取三种方案进行，方案一：具机械备运输条件的位置采用挖土机送土到基坑边，再人工填充（如商业会所东侧部分局部基坑）；方案二：由于施工场地限制，只能采用先从基坑设溜槽将回填料转至-1层楼面，再经人工斗车运输至各基坑边回填（如B1-B4栋负二层侧壁回填），当回填负一层侧壁土方时，可采用方案一进行。方案三：采用挖机大面积摊铺回填料，压路机碾压（如商业会所首层回填）。当采用方案二进行B1-B4栋土方回填时，应注意对称、均匀、分层、同步回填。 本回填工程将投入施工人数80人，蛙式跳夯机10台，挖土机3台，12T压路机1台，斗车40架，其他平铲等辅助工具60套。四、施工方法 1、施工方法 1.1土方回填方法综述：1.1.1底板周边C30素混凝土填充：本项填充时，底板结构已经施工完成，由于场地较大、立柱较多，泵机浇注不大现实，为保证填充进度和质量，可采用塔吊吊料至回填区，人工浇筑混凝土，结合在基坑顶部设溜槽的办法，将混凝土料输送到地下室底板处，再人工用斗车转送到浇注点进行浇注。1.1.2负二层侧壁回填：本项填充时，-1层楼面结构已经施工完成，可采用在基坑顶部设溜槽的办法，将回填料输送到-1层楼面处，再人工用斗车转送到回填点进行分层回填。1.1.3负一层侧壁回填：本项填充时，首层楼面结构已经施工完成，但由于部分施工道路被钢筋加工场切断，可采用挖机转移结合人工推运办法，将回填料输送到首层楼面处、基坑顶，再人工进行分层回填。1.1.4商业会所首层回填：采用散体物料运输车将回填料分点倾斜在相应位置，挖机进行摊铺，压路机分层碾压的办法进行回填。1.2安装溜槽时，应确保其稳定性，设支撑和固定杆件。1.3土方回填控制 土方回填过程中，根据试验确定的土料最佳含水量、摊铺厚度、碾压及夯实遍数，对填筑过程进行严格控制。铺土厚度不允许超出经试验确定的铺土厚度。机械碾压采用进退错距法，碾迹搭接宽度应大于10cm。人工夯实按每层长度20m一次性达到要求向前推进，在回填铺土及碾压和夯实时其推进方向与轴线平行。人工夯实与碾压结合处其重叠部位不应小于0.5m（于首层地面与负一层侧壁时，出现此情况）。对于碾压中出现的漏压及欠压部位以及碾压不到位的死角均采用人工夯实方法进行补救。分段碾压时接茬处应作成大于1：3的斜坡，碾压时碾迹应重叠0.5m，上下层错缝距离不应小于1m。在降雨前应及时压实作业面表层松土，并将作业面作成拱面或坡面以利排水，雨后应晾晒或对填土面的淤泥清除，合格后方可继续填筑。在整个回填过程中，设置专人保证观测仪器与测量工作的正常进行，并保护所埋设的仪器和测量标志的完好。 1.4操作工艺工艺流程：基坑（槽）底清理、防水工程等隐蔽验收检验土质分层铺土、耙平夯打密实找平验收（1）填土前应将基坑（槽）底的垃圾杂物等清理干净；侧壁回填，必须清理到基础底面标高，将回落的松散土、砂浆、石子等清除干净。（2）检验回填土的含水率是否在控制范围内，如含水率偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填土的含水量偏低，可采用预先洒水润湿等措施。（3）回填土应分层铺摊。每层铺土厚长应根据土质、密实度要求和机具性能确定。一般蛙式打夯机每层铺土厚度为200250mm。每层铺摊后，随之耙平。（4）回填土每层至少夯打四遍。打夯应一夯压半夯，夯夯相连，行行相连，纵横交叉。并且严禁用水浇使土下沉的所谓“水夯”法（细砂回填时，可采用冲水办法以保证密实）。（5）深浅两基坑（槽）相连时，应先填夯深基坑；填至浅基坑标高时，再与浅基坑一起填夯。如必须分段填夯时，交接处应填成阶梯形。上下层错缝距离不小于1.00m。（6）基坑（槽）回填应在相对两侧或四周同时进行。侧壁墙两侧标高不可相差太多，以免把墙挤歪。（7）回填土每层填实后，应按规范规定进行环刀取样，测出干土的质量密度，达到要求后，再进行上一层的铺土。填土全部完成后，应进行表面拉线找平，凡高出允许偏差的地方，及时依线铲平；凡低于标准高程的地方应补土夯实。（8）雨、冬期施工1）、基坑（槽）的回填应连续进行，尽快完成。施工中应防止地面水流入基坑（槽）内，以免边坡塌方或基土遭到破坏。现场防雨排水措施：对-1层、首层楼面与基坑边的位置临时砌砖围堰，砖墙厚120mm，高度200mm，并对基坑周边采用彩条布进行覆盖，防止雨水、施工水进入回填区域。回填土方连续施工，直至完成本层段的回填，必要时填土面适当高出-1层结构面或基坑顶部20cm，使得在保证土料不进入结构内的同时，雨水等能往结构面或基坑边流淌。当出现回填区被水浸泡时，第一时间应进行抽水处理，并待被浸泡的泥土干爽后，方能继续上部土方回填。2）、冬期回填土每层铺土厚度应比常温施工时减少2050，其中冻土块体积不得超过填土总体积的15，其粒径不得大于150mm。铺填冻土块应均匀分布，逐层压（夯）实。管沟底至管顶05m范围内不得用含有冻土块的土回填。回填土工作应连续进行，防止基土或已填土层受冻。并应及时采取防冻措施。1.5、质量标准：包括分层回填厚度、回填料、平整度（坡度）、标高、密实度检测等数据均应符合设计要求和规范规定。五、质量检查 1、填筑前，首先对回填段进行地形、剖面的测量复核，并把测量资料报送工程师复检。其次对测量后的基槽进行基础面的清理，然后报工程师进行回填前的验收，验收合格后方可回填。 2、土方填筑时，对填筑段选派有经验的工程技术人员在现场填筑中进行监督并密切配合工程师监督人员的工作。 3、在土方填筑过程中，根据工程师批准的土方填筑检测计划对每步土进行检测，检测合格后把检测资料报送工程师并报请工程师进行抽检，复检合格并经批准后进行下步土的回填。 4、在堆土料场，不定期对土料的含水量进行检查，对于含水量较高的土料必须翻晒，待其含水量达到要求后方可进行回填。 5、在工程师检查后对不合格的回填土，彻底按工程师的指示进行返工、修理和补强。 6、土方填筑完工后，首先对工程全部填筑部位按国家有关规范规程规定的有关内容进行自检，自检合格后报请工程师进行验收。六、安全措施1、所有进入现场施工人员务必佩戴安全帽；2、砌筑侧壁防水保护砖墙高度不得大于回填土料表面1.20m，采用边砌筑保护砖墙边回填、边夯实、边检测的办法流水作业，注意做好开工前现场安全勘察及交底，防止塌方伤人；3、由于楼层较高，通风条件不够完善，进入基坑内施工的人员应每2小时更换一次，选用健康的施工人员进入坑内操作；4、坑槽内作业人员严禁烟火；5、施工机械严格按照施工规程操作，做好回转半径内不得站人和做好临时施工围蔽工作。七、附图：1、B1B2栋负二层回填路线图2、B3B4栋负二层回填路线图3、商业会所负二层回填路线图4、各单位工程负一层回填路线图
