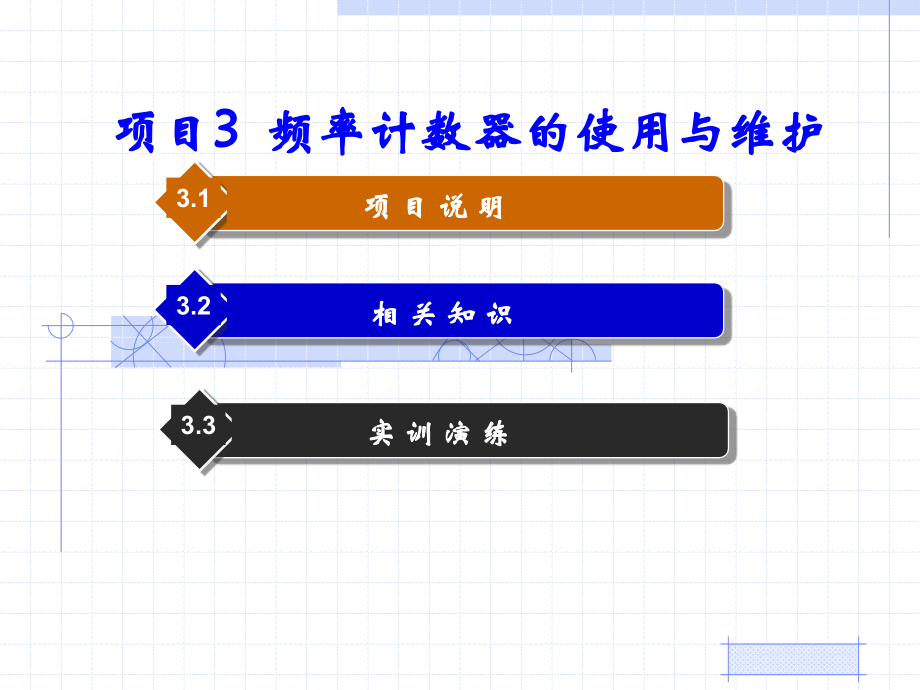

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,*,*,点击此处结束放映,项目,3,频率计数器的使用与维护,项 目 说 明,3.1,相 关 知 识,3.2,实 训 演 练,3.3,3.1,项 目 说 明,该项目主要介绍频率计数器的功能特点和使用方法。,项目以典型频率计数器为例，通过对频率计数器各功能键钮的介绍，使学习者对频率计数器的功能、种类以及使用特点有一个全面、系统的了解。,然后，该项目将频率计数器的使用“置身”于实际场景中，通过对各种元器件、电子产品、电子电路中的实际检测应用，从实操的角度诠释频率计数器的使用方法与使用技巧，使学习者的学习不是停留在课堂的层面，而是深入实践。,项目充分发挥“图解”特色，让学习者能够真切看到频率计数器实际应用的具体操作和使用过程中的需要注意的细节，真正掌握频率计数器的使用与维护等操作技能。,3.2,相 关 知 识,3.2.1,频率计数器的种类及功能特点,1,手持式频率计数器和台式频率计数器,（,1,）手持式频率计数器。,图,3-1,所示为手持式频率,计数器的实物外形。,图,3-1,手持式频率计数器,这种频率计数器体积小巧，在实际应用中携带方便，可用来测量频率、频率比、时间间隔、周期等。,使用时，将频率计数器与被测信号连接，读出数码显示屏上的数字，就可以得到被测信号的频率和周期了。,（,2,）台式频率计数器。,图,3-2,便携式频率计数器,图,3-2,所示为台式频率计数器，它可用于测量信号的频率、频率比、周期、时间间隔、计数等，能满足不同的工作需要。,其体积较手持式频率计数器略大，使用方法与手持式频率计数器基本一致。,2,通用频率计数器和普通频率计数器,（,1,）通用频率计数器。,通常把具有多种测量功能的计数器称为通用频率计数器，图,3-3,所示为典型通用频率计数器。,图,3-3,通用频率计数器,在实际应用中，这种频率计数器可用来测量频率、频率比、时间间隔、周期、上升、下降时间、正负脉冲宽度、占空比、相位、峰值电压、时间间隔平均、时间间隔延迟等。,（,2,）普通频率计数器。,通常把主要用于测量频率和计数的计数器称为普通频率计数器，如图,3-4,所示，该频率计数器可用于检查或调整各种电子产品中振荡器的频率。,图,3-4,普通频率计数器,3.2.2,频率计数器的按键功能,1,信号输入端口,图,3-5,频率计数器的信号输入端口部分,2,按键操作部分,图,3-6,频率计数器的按键部分,（,1,）晶振按键。,晶振按键主要应用于测量晶体，在测量晶体时，将被测的晶体插入面板下方的晶体插槽，并同时按下该键进行测试，不测量晶体时，一定再按一下该键，使振荡线路停止振荡，以确保不对外界产生干扰。,（,2,）闸门按键。,闸门按键用于设置测量时的不同计数周期，并影响相应的分辨率，该闸门可以设置的时间有,0.1s,、,1.0s,、,5.0s,和,10s,四个挡位。,（,3,）挡位按键。,挡位按键主要设置频率计数器的挡位，其中可以设置,5,个挡位，其中各个挡位和使用的单位是不同的。,挡位,1,使用的是,A,端口，其测量单位是“,MHz,”；,挡位,2,使用的是,B,端口，其测量单位是“,MHz,”；,挡位,3,使用的是,B,端口，其单位是“,kHz,”；,挡位,4,使用的是,B,端口；,挡位,5,使用的是晶体端口，其单位是“,kHz,”。,（,4,）确定按键。,确定按键是用来确认当前设置好的闸门时间和挡位，按下确定按键后，频率计数器即可开始工作。,（,5,）复位按键。,复位按键按下后，频率计数器自动进入上次按确定按键的工作状态，当频率计数器出现异常，按一下该键，频率计数器则可恢复正常工作。,3,显示部分,图,3-7,频率高计数器显示部分,图,3-8,频率计数器后面板部分,3.3,实 训 演 练,3.3.1,频率计数器的使用与维护,1,频率计数器的使用方法,（,1,）首先，将频率计数器电源线连接好，其操作如图,3-9,所示。,图,3-9,连接电源线,（,2,）根据所测信号的频率范围，将测试线连接到频率计数器的两个输入端口其中一个，如图,3-10,所示。,图,3-10,连接测试线,（,3,）接下来，将频率计数器后面的开关打开，并预热,20min,，其操作如图,3-11,所示。,图,3-11,打开频率计数器电源开关,（,4,）设置挡位，当按“挡位”按键时，显示窗口的最后一位显示值为当前选中的挡位，显示界面如图,3-12,所示。,图,3-12,设置挡位,图,3-13,挡位的显示,（,5,）设置闸门时间，闸门时间共有,4,个挡位，当按“闸门”按键时，闸门时间即按,0.1s,、,1.0s,、,5.0s,和,10s,进行循环切换，其操作如图,3-14,所示。,图,3-14,设置闸门时间,图,3-15,闸门时间的显示,（,6,）频率设置、闸门时间设置和挡位设置都完成后，则需要按下“确定”键，其操作如图,3-16,所示。,图,3-16,按下确定按键,（,7,）接下来，再将示波器与频率计数器实现连接，测试示波器输出信号的精确频率。,将黑色线与示波器的接地端口连接，再将红色线与示波器的“,CAL.5V,”输出端口连接，如图,3-17,所示。,图,3-17,示波器与频率计数器之间的连接,（,8,）将示波器开关打开，频率计数器开始测量示波器的,CAL.5V,输出端的频率，并将测试的结果在,8,位,LED,的窗口上显示出来，标准值,1kHz,，实例,0.999kHz,如图,3-18,所示。,图,3-18,检测示波器的,CAL.5V,输出的,1kHz,信号,2,频率计数器的使用注意事项,频率计数器是电子测量中很精密的仪器之一，因此日常维护是非常重要的工作，接下来介绍频率计数器的使用注意事项。,（,1,）仪器出现异常处理方法,在频率计数器显示不正常、死机等现象时，可以按复位键或者是断一下电源即可恢复正常。,（,2,）测量高压、强辐射信号频率注意事项,在测量高压、强辐射信号时，有线方式应串接大阻值的电阻，无线方式应将频率计远离辐射信号源，测试衰减后的信号，以免损坏仪器。,（,3,）避免信号幅度过小,频率计数器在强干扰环境中工作时，灵敏度将相应降低，为了确保测量数值的准确性，一般输入信号幅度不小于,200mV,。,（,4,）避免异常环境,精密的电子仪器需要在良好的环境中使用，避免在高温、潮湿、多尘的环境中使用，另外在使用时，避免剧烈的振荡。,（,5,）非零显示,在使用频率信号时，如果没有信号输入时，可能是非零显示，属于正常现象，不影响正常测量，也不会影响测得数值的准确度。,（,6,）更换保险丝,如果保险丝损坏后，可以使用同型号的保险丝进行更换，,VC2000,智能频率计数器选择的保险丝为,200mA,。,3.3.2,频率计数器的应用实例,图,3-19,小型超外差收音机的电路图,图,3-20,收音机主电路板,图,3-21 AM,信号发生器和频率计数器在电路中的连接,图,3-22,焊接电容器 图,3-23,将,AM,信号发生器输出线的一,个鳄鱼夹夹在电容器的另一端,图,3-24,将,AM,信号发生器输出线的另一个鳄鱼夹接地,图,3-25,频率计数器与电路板连接完成,图,3-26 AM,信号发生器和频率计数器在电路中的连接,图,3-27,调整中频变压器的谐振频率,
