一级直齿减速器装配图画图步骤详解
(参考图:P198、p25、p15)
第一步 首先估算箱体结构得大概尺寸,(箱体长＞大齿轮分度圆直径+小齿轮分度圆直径;箱体宽＞输出轴全长),然后考虑采用图纸得幅面与绘制得比例,规划画图得布局空间。

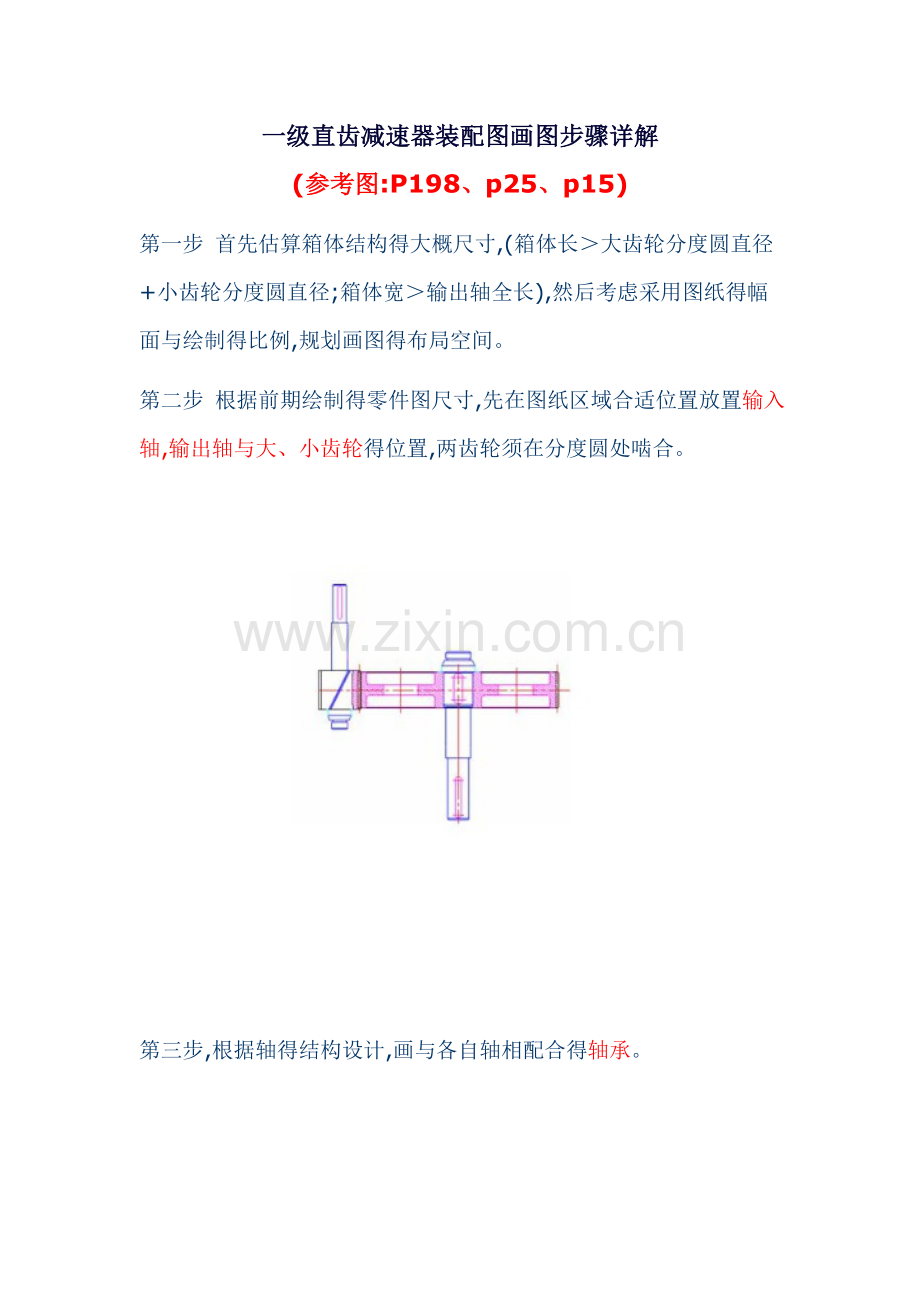

第二步 根据前期绘制得零件图尺寸,先在图纸区域合适位置放置输入轴,输出轴与大、小齿轮得位置,两齿轮须在分度圆处啮合。

第三步,根据轴得结构设计,画与各自轴相配合得轴承。

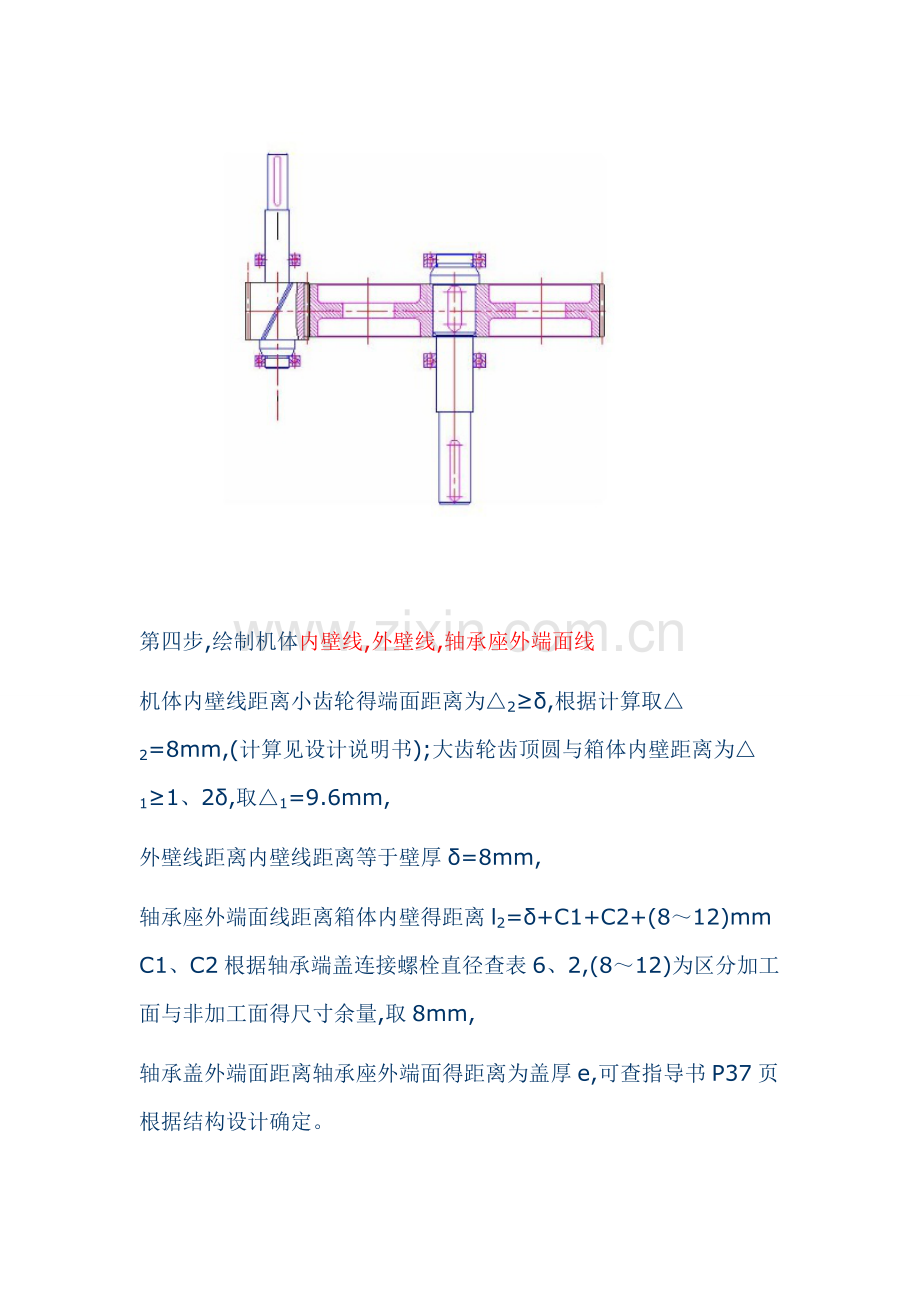

第四步,绘制机体内壁线,外壁线,轴承座外端面线
机体内壁线距离小齿轮得端面距离为△2≥δ,根据计算取△2=8mm,(计算见设计说明书);大齿轮齿顶圆与箱体内壁距离为△1≥1、2δ,取△1=9.6mm,
外壁线距离内壁线距离等于壁厚δ=8mm,
轴承座外端面线距离箱体内壁得距离l2=δ+C1+C2+(8～12)mm C1、C2根据轴承端盖连接螺栓直径查表6、2,(8～12)为区分加工面与非加工面得尺寸余量,取8mm,
轴承盖外端面距离轴承座外端面得距离为盖厚e,可查指导书P37页根据结构设计确定。
凸台得外壁线距离内壁线l1=δ+C1+C2,

  第五步,画轴承端盖与密封装置,轴承端盖画法参见P37表5、2,密封装置由于轴承采用油脂润滑,需要设计档油板,结构设计可参见P56图6、24与6、25,也可自由设计结构。轴承透盖与轴颈之间得配合采用毡圈式密封,结构可参考P58图6、29以及P146页附表7、6设计。

第六步,按照各构件得计算尺寸与俯视图得映射关系,向上做出正视图部分。机盖、机座肋厚m1=0、85δ1,m=0、85δ,见表6、1,轴承端盖螺钉直径d3,轴承端盖外径D2,机座、机盖壁厚均可按表6、1计算求得,大齿轮外轮廓半径按P73箱体结构设计要求确定。

第七步,按照指导书P73凸台结构设计投影方法画出凸台结构,并画出轴承旁连接螺栓(间距100-150mm)与机盖与机座连接螺栓(留出扳手空间),按P74机座底凸缘结构设计机座。按P73绘制小齿轮一端得外轮廓半径,使得外轮廓圆弧超过轴承旁凸台,便于形状得设计。至此,箱体整体外观轮廓设计基本完成。

第八步,补画细部结构,如窥视孔盖板,通气器,油标、油塞、定位销、启盖螺钉、吊环、吊钩,结构尺寸见P133介绍。绘制减速器油沟(p19)结构。

第九步,按投影关系画左视图,标注尺寸,完成整图设计、
