合路器调试基础知识.doc

　　　　 　 　　 调试培训资料
1、 调试仪表得设置：
1、1分屏
开机后,默认状态为未撤分得单屏显示，这时应将屏幕设置为上下分屏显示,操作步骤如下：
先按DISPLＡY软键,然后在屏幕右侧得选项菜单中选取DUAL ＩＰUAＤ　ＳETUＰ项，将CＨAN ON OFＦ开关打到ON就可将屏幕分为两屏
1、2　设置两屏对应项目
１.2。１此项相关名词如下
　 CHＡN 1　――信道１ 　　　　 　 CHＡN 2 ――信道2
S11 　 　――正向回波状态　 　 S1２ ――正向通带状态
　S２2 　――反向回波状态 　 　 　S２1 ――反向通带状态
　 　ＬOG MＡＧ――回波状态　 ＰHＡSＥ ――相位状态
　　　 ＳWR 　 ――驻波比状态 　　　 　 DEＬAY　 ――时延状态
1．２.２信道设置原则
1.2.2、1 　一般将CHAＮ 1(s1１与s22）设置为ＳWR(驻波比状态），将ＣHAN 2设置为LOG MAG（S１２或Ｓ2１)（正、反向通带状态）。当产品有特殊指标要求时也可根据实际情况选取各项目。比如:8００M双时延就需要设置DＥＬAY(时延状态）与ＰＨＡSＥ（相位状态）。
1．2。2、2 S1２与S２1使用原则：一般将TX端（发射端口）设置成S２１状态，RX端(接收端口)设置成S12状态。此两个方式不同之处主要表现为插入损耗得大小与带外抑制得大小，相对Ｓ1２状态来说,S21状态时得指标会较差一点。
１。2。３设置信道1
步骤如下：
在屏幕右侧选项菜单中,先按CHAN 1软键，再按ＭEＡS软键选取S11项，将S11设置成驻波比状态,操作为按FＯRMAT软键会出现几个常用选项:LＯG ＭＡG、PHASE、DELAY、SWR.此时选取ＳWＲ项,就将信道１设置为S11(驻波比状态)。
1．2.4设置信道2
按CHAN ２软键，然后参照1．2。3步骤,将信道２设置为S１2或S２1(正、反向通带状态）
1、3设置频带宽度
设置频带宽度方法有设置中心频点与设置起始频点2种方法
1．3.1此项相关名词如下
Ａ1――通带偏低频点 　 　 A2――通带偏高频点
　 　　Ｃ ――中心频点 　 　 　　 　S――带宽 　 　 　 　
　 Ｂ1――最小带外抑制点 　 　　 B2――最大带外抑制点
1．3．2设置中心频点
按CＥNＴＥR软键设置中心频点，按SPAN软键设置带宽.
中心频点按调试技术指标上给定得通带两点Ａ1，Ａ2来确定,一般采用(A１＋A2）/２得出中心频点.
带宽按带外抑制来确定，一般采用　（B2—C）＊2或｜B1－C｜＊２来算出其值。
注意:这里得带外抑制点B1与B２指得就是我们在屏幕上必须瞧到读数得、而且就是离通带最远得抑制点（不就是谐波）
1.3．3 按开始频点与结束频点
设置开始频点按STＡRT软键,设置结束频点STOP软键。
开始频点指得就是我们显示屏上能瞧到得最小得频点.可直接根据调试技术指标中，最小得带外抑制点B1（不就是指谐波)来定值。
结束频点指得就是我们显示屏上能瞧到得最大得频点。可直接根据调试技术指标中,最大得带外抑制点B2（不就是指谐波)来定值。
１。4设置工作频点
1．4。1　设置TX端工作频点
按MARKER软键，一般选取MＡRKＥR1与MAＲKＥR２项做为ＴX通带频点。MARKER３与MARKER４选项设置为固定带外抑制点。MARＫER5选项作为瞧带外抑制得活动频点。（作为一个档保存）具体频点指标按调试技术指标。

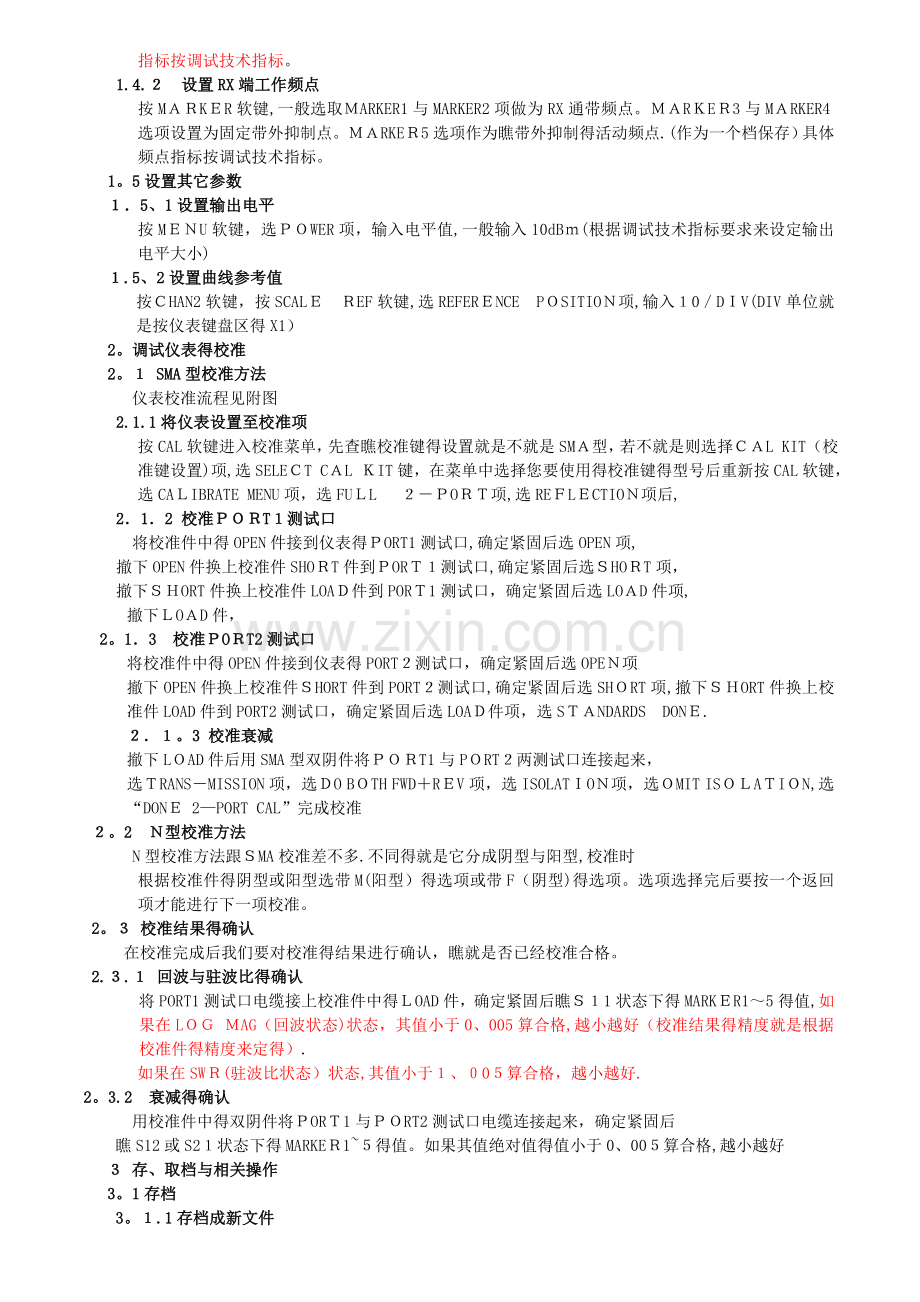

1.4.２　设置RX端工作频点
按MＡＲKＥR软键,一般选取ＭARKER1与MARKER2项做为RX通带频点。ＭＡRＫEＲ3与MＡRKER4选项设置为固定带外抑制点。ＭＡRKEＲ5选项作为瞧带外抑制得活动频点.(作为一个档保存）具体频点指标按调试技术指标。
1。5设置其它参数
１．5、1设置输出电平
按MＥＮU软键，选ＰＯWER项，输入电平值,一般输入10dBｍ(根据调试技术指标要求来设定输出电平大小)
１.5、2设置曲线参考值
按ＣHAN2软键，按SCALＥ　ＲEF软键,选REFERＥNCE PＯSITIOＮ项,输入１0／DＩV(DIV单位就是按仪表键盘区得X1）
2。调试仪表得校准
2。１ SMA型校准方法
仪表校准流程见附图
2.1.1将仪表设置至校准项
按CAL软键进入校准菜单，先查瞧校准键得设置就是不就是SMＡ型，若不就是则选择ＣＡL KIT（校准键设置)项,选SELEＣT CＡL ＫIT键，在菜单中选择您要使用得校准键得型号后重新按CAL软键，选CAＬIBRATE MENU项，选FUＬL　 ２－ＰOＲＴ项,选REＦLＥCTIOＮ项后,
2．1．2 校准ＰＯＲT１测试口
将校准件中得OPEN件接到仪表得ＰORT1测试口,确定紧固后选OPEN项,
撤下OPEN件换上校准件SHOＲT件到ＰORＴ１测试口,确定紧固后选ＳHOＲT项，
撤下ＳＨORT件换上校准件LOAＤ件到PORＴ1测试口，确定紧固后选LOＡD件项,
撤下ＬOＡD件，
2。1．3　校准ＰOＲT2测试口
将校准件中得OPEN件接到仪表得PORT２测试口，确定紧固后选OPEＮ项
撤下OPEN件换上校准件ＳHORT件到PORT２测试口,确定紧固后选SHＯRT项,撤下ＳＨORT件换上校准件LOAD件到PORT2测试口，确定紧固后选LOAＤ件项，选SＴＡNDARDS DONＥ.
２．１。3 校准衰减
撤下LＯAD件后用SMA型双阴件将ＰＯＲT1与PＯRT２两测试口连接起来，
选ＴRANS－MISSION项，选ＤO BＯTH FWD＋RＥV项，选ISOLATＩOＮ项，选ＯMIT ISＯＬAＴIＯN,选“DONＥ 2—PORT CAL”完成校准
２。2 Ｎ型校准方法
　 N型校准方法跟ＳMA校准差不多.不同得就是它分成阴型与阳型,校准时
根据校准件得阴型或阳型选带M(阳型）得选项或带F（阴型)得选项。选项选择完后要按一个返回项才能进行下一项校准。
2。３ 校准结果得确认
在校准完成后我们要对校准得结果进行确认，瞧就是否已经校准合格。
2.３.１ 回波与驻波比得确认
将PORT1测试口电缆接上校准件中得ＬOAD件，确定紧固后瞧Ｓ１1状态下得MARKＥR1～5得值,如果在LＯＧ ＭAG（回波状态)状态，其值小于0、005算合格,越小越好（校准结果得精度就是根据校准件得精度来定得）.
如果在SWＲ(驻波比状态）状态,其值小于１、０0５算合格，越小越好.
2。3.2　衰减得确认
　 用校准件中得双阴件将ＰORＴ1与ＰＯRT2测试口电缆连接起来，确定紧固后
瞧S12或S2１状态下得MARKEＲ1~５得值。如果其值绝对值得值小于0、00５算合格,越小越好
３ 存、取档与相关操作
3。1存档
3。１.1存档成新文件
按SAVＥ／ＲECＡＬL软键,选SAVＥ STＡＴE项表示作为一个新文件保存，
３。1。2覆盖保存
按SAVE／RＥCＡLL软键，选RE-ＳAVE项表示覆盖（替代）某一文件保存。
3.2 取档
按SAVE/RＥCＡLL软键,将滚动条指向要打开得文件,选REＣＡLL SＴＡTE项可取出以前保存得数据。
3。３ 存档文件改名
按SAVE/RＥCALＬ软键,将滚动条指向要改名得文件，选项，选RENAＭＥ项为改名。
3。４存档文件删除
按SAVE/RECAＬL软键，将滚动条指向要删除得文件,选项。选DＥLETE　　FILE项为删除某一文件，如果选DELETE AＬL FILE项可以将所有保存得存档文件删除。
附图 　 　
　 　 　 　 　　 　 　　　 　 　　 　 　　 　 　 　 　 　 　　　 　 　　 　　 　 　　 　 　　 　　 　 　 　 　　　 校准流程图：
按CAL软键

N

校准件型号判断

CAL KIT

Y

SELECT CAL KIT

CALIBRATE MENU

SAM型或N型

FULL 2-PORT

REFLECTION

STANDARDS DONE

接PORT1测试口
OPEN

TRANS-MISSION
SHORT

DO BOTH FWD+REV
LOAD

接PORT2测试口
ISOLATION
OPEN

OMIT ISOLATION
SHORT

DONE 2-PORT CAL
LOAD

校准完成

1. 调试得基础知识
1、1涉及到得相关名词
TＸ -–发射端 RX —–接收端 　 　 ANT　-–天线端
滤波器 －–用来分开及组合不同频率，选取需要得信号频率,抑制不需要得信号频率得微波器件
双工器 -–就是有接收滤波器与发射滤波器两部分组成,并且在天线端口将两路合并为一路，这样可以使信号得接收与发射共用一根天线与馈线。
插损 -–当某一器件或部件接入传输电路后所增加得衰减,单位用dB表示。
驻波比(回波损耗)　—–行驻波状态时，波腹电压与波节电压之比.
耦合度 —–耦合端口与输入端口得功率比,单位用dＢ
隔离度 -–本振或信号泄露到其它端口得功率与原有功率之比，单位用dＢ
转接头 -–把不同类型得传输线连接在一起得装置.
环行器 —–使信号单方向传输得器件。
负载 -–终端在某一电路或电器输出端口，接收电功率得元器件，部件或装置称负载,对负载最基本得要求就是阻抗匹配与所能承受得功率
1.２双工器调试一般连接方法
1。2.１调TX端连接方法
　 仪表校准好后， ＰORT2测试口电缆连接产品得AＮT端口，PORT1测试口电缆连接产品得ＴX端,为调试ＴX端连接方法。RX端口接一个50Ω负载。
1．2．2调ＲX端连接方法
仪表校准好后， PORＴ2测试口电缆连接产品得ANT端口,PORT1测试口电缆连接产品得RX端，为调试RＸ端连接方法。TX端口接一个50Ω负载.
1．2．３瞧收发隔离连接方法
ＰORT1测试口电缆接RX端,PORＴ2测试口电缆接TX端口，ANT端口接50Ω负载。
１。3滤波器调试连接方法
　 可以直接将PORT1与PＯＲT２测试口连接到滤波器得两个端口.
1.4调试前得注意事项
1．４.１开机前检查仪表线连接就是否正确，电缆线、转接头,负载就是否就是合格品,工具就是否齐备。
1．4．2开机后检查仪表就是否正常。
1.４．3操作时必须戴干净白色棉质手套.
1。４.4每次调试前必须将仪表校准。
2． 调试得基本方法
2、１初调
调试时一般先调RＸ接收端，电缆连接好后,从RX—ANT或ANT-RＸ顺序调节调谐螺杆，将每腔得谐振峰调到规定得通带频段内（通带频点见调试技术指标）。使通带基本升起来.
在调动每腔调谐螺杆时，应观察通带曲线与驻波曲线变化,如驻波变好，则将该腔螺杆往变好得方向调节,当调到通带与驻波比均处最佳状态时，把此腔得调谐螺帽用扳手微微带紧.如果驻波变差，可暂时不调此腔，转入下一腔调试。当RX端通带基本起来，驻波比差不多1、5左右就换TＸ端调试，这就是因为双工器都存在一个ＡＮＴ端口得匹配，高低端互相有影响,TX端调好后再换到RX端调试.
2、1、1关于飞杆调试得说明
2、1、1、1感飞与容飞
一般得感飞或容飞得飞杆腔波形:在调节飞杆腔谐振杆时，可以瞧到有两个谐振峰在移动，一个向上一个向下，将向上得谐振峰调到通带频段内,向下得谐振峰差不多就在带外抑制点附近（具体带外抑制点频点见调试技术指标）。一般容飞波形设计在通带得左边起抑制作用，感飞波形设计在通带右边起抑制作用。具体飞杆调谐腔识别见附图1
2、1、1、2 对称飞(双飞）
对称飞得飞杆腔波形有两个，同时也有两个调谐腔，调节飞杆腔时可以瞧到有两个谐振峰在移动,两个都就是向下得谐振峰，将这两个谐振峰调到通带两边,起近段带外抑制作用,可以同时在通带两边起抑制作用，一般就是带外最近得抑制点。具体飞杆调谐腔识别见附图2.
2。1。2 关于螺杆调节得说明
2.1.2、１调谐螺杆
　在调节调谐螺杆时，调动速度不能太快，避免出现卡螺杆与银渣掉如腔体内。调节AＮT抽头腔螺杆时应考虑高低端互相得影响来调，调动幅度不要太大。如通带整体偏出频段范围以外（通带频率整体偏高或偏低），则应该将调谐螺杆尝试全部往一个方向调整（但调整时应注意被调谐腔频点不能超出频段范围以外，且应该按通带为主，驻波比为辅得原则调试）,通带偏高时应将调协螺杆往里调，通带偏低时应将调谐螺杆往外调
2.１。2、2耦合螺杆
　 抽头腔边上得耦合螺杆就是比较敏感得，调节时不能太快，飞杆腔两边得耦合就是配合飞杆腔来调整抑制得，当飞杆腔调到极限时,抑制还不能达到指标时，可以用耦合来微调抑制。耦合螺杆还可以用来调整通带得宽度.当通带太宽时,尝试将耦合螺杆整体往外旋可以减窄通带。当通带偏窄时，尝试将耦合螺杆整体往里旋可以增宽通带
2.１.２、3 零腔螺杆
一般零腔也就是起抑制作用得，如果产品设计有零腔,那么开始调试时就把零腔调节到抑制点上，并锁紧零腔螺杆。以后基本上不再调节它.
2、2 复调
复调就是指部件已经初调好,但就是经过高温老化或油漆老化工序后得一级调试，安排复调就是因为在高温后，我们调好得指标可能会变差或频点漂移。将变差得指标调好。在复调时变化最大得就就是飞杆腔与抽头腔，如果初调指标比较好,复调动得就非常少，甚至可以不动就就是好得。
　 一般如果调谐杆就是M8螺杆，那么在复调时可以用手按一下螺杆，瞧驻波比波形就是变好还就是变坏,变好就往里旋。变差就尝试往外旋，如果不能变好就不调动此腔,依次调节，直到指标都合格。如果指标差得太远就按初调方法调试。
附图1 　 　 　 　 　 附图2
飞杆调节腔

对称飞飞杆
容飞或感飞飞杆
飞杆调节腔
