1．正、逆压电效应:某些电介质在沿一定的方向受到外力的作用变形时，由于内部电极化现象同时在两个表面上产生符号相反的电荷，当外力去掉后，恢复到不带电的状态；而当作用力方向改变时，电荷的极性随着改变。晶体受力所产生的电荷量与外力的大小成正比。这种现象称为正压电效应。反之，如对晶体施加一定变电场，晶体本身将产生机械变形，外电场撤离，变形也随之消失，称为逆压电效应。
UC

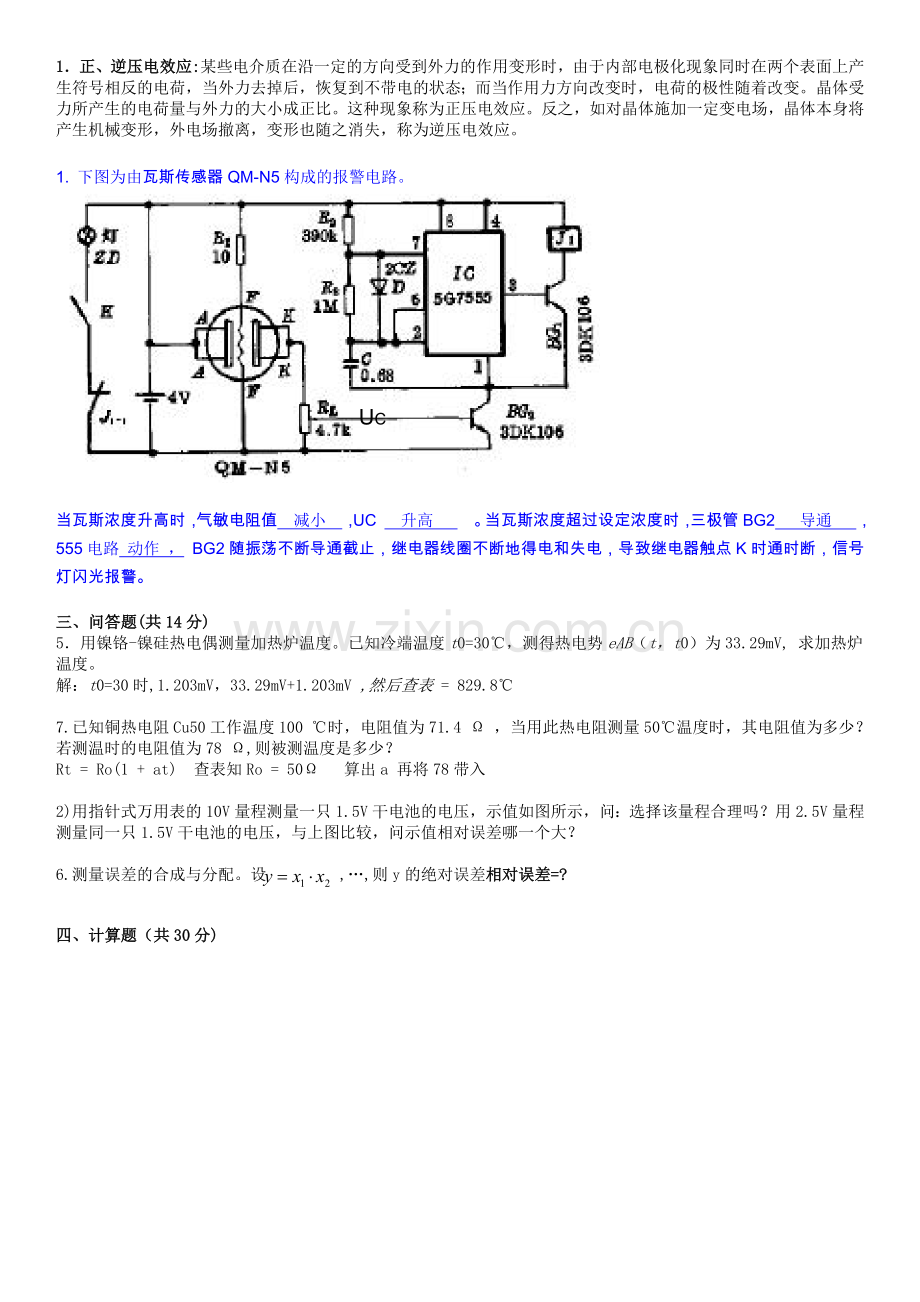

1. 下图为由瓦斯传感器QM-N5构成的报警电路。
当瓦斯浓度升高时，气敏电阻值 减小 ，UC 升高 。当瓦斯浓度超过设定浓度时，三极管BG2 导通 ，555电路 动作 ， BG2随振荡不断导通截止，继电器线圈不断地得电和失电，导致继电器触点K时通时断，信号灯闪光报警。
三、问答题(共14分)
5．用镍铬-镍硅热电偶测量加热炉温度。已知冷端温度t0=30℃，测得热电势eAB（t，t0）为33.29mV, 求加热炉温度。
解：t0=30时,1.203mV，33.29mV+1.203mV ,然后查表 = 829.8℃

7.已知铜热电阻Cu50工作温度100 ℃时，电阻值为71.4 Ω ，当用此热电阻测量50℃温度时，其电阻值为多少？若测温时的电阻值为78 Ω,则被测温度是多少？
Rt = Ro(1 + at) 查表知Ro = 50Ω 算出a 再将78带入

2)用指针式万用表的10V量程测量一只1.5V干电池的电压，示值如图所示，问：选择该量程合理吗？用2.5V量程测量同一只1.5V干电池的电压，与上图比较，问示值相对误差哪一个大？

6.测量误差的合成与分配。设 ,…,则y的绝对误差相对误差=?

四、计算题（共30分)
