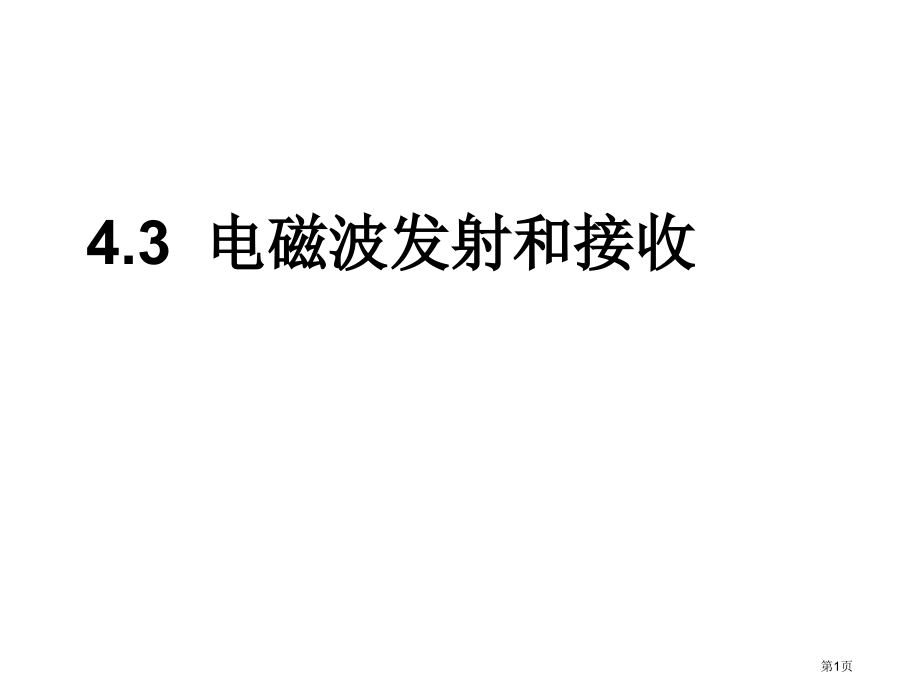

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,4.3,电磁波发射和接收,第1页,烽火台,邮递员,第2页,第3页,电磁波来传递信息,C=3.0010,8,m/s,天线,是发射与接收无线电波必要设备,设备,：,怎么接收与发射？,第4页,天线,第5页,1.,要有效发射电磁波，振荡电路必须满足两个条件：,振荡频率足够高,电场和磁场尽可能分布到较大空间,第6页,为了使开放电路中产生振荡电流，惯用如图所表示方法，使振荡器线圈,L,2,靠近开放振荡电路线圈,L,1,。,当振荡器中产生高频振荡电流时，因为互感作用，就能够在开放振荡电路中产生相同频率振荡电流，这种方法叫做感应耦合。,第7页,问题：,我们要传递,信,号不是高频振荡电流，而是一些低频,信,号（如：声音,信,号频率只有几百至几千赫兹，图象,信,号频率也不过上万赫兹,），它,能,否,直接发,射,出去？,为了传送声音、文字、图象等信号，首先要把传递信号转变成电信号。但这种电信号频率较低，不能直接发射出去，需要将这种低频电信号加到高频振荡电流上发射出去。,第8页,无线电波通信过程,2、载波：振荡器产生高频交变电流，是用来,携带声音、图象等信息，,叫做载波。,一、无线电波发射,1,、,振荡器,：能产生,频率很高,交变电流器件。,流经天线,发射出电磁波,作用,高频,第9页,一、无线电波发射,3,、,调制：,调幅,：,高频载波,振幅随信号而改变叫调,幅,波，,用,AM,表示,。,把低频电信号加载到高频振荡电流（,载波,）上过程叫做,调制,。,第10页,调频,：,高频载波,频率随信号而改变叫调频波，,用,FM,表示,。,调频波,优点：,振幅不变，抗干扰能力强，失真较小。,缺点：,接收机结构复杂，服务半径比较小。,第11页,我们生活空间充满了强弱不一样电磁波,我们又怎样选出自己所需无线电波呢,?,第12页,二、无线电波接收,1,、当接收电路固有频率跟要接收电磁波频率相同时，接收电路中产生振荡电流最强（这种现象叫做,电谐振,）,2,、,调整接收电路固有频率使它与要接收电磁波频率相同过程叫做,调谐,。能够调谐接收电路叫做,调谐电路,。,可,变,电,容,第13页,3.,检波：从接收到高频振荡中“,检,”出所携带信号，叫做,检波,，它是调制逆过程，所以也叫,解调,。,第14页,1,、要有效地发送低频电信号，必须把低频电信号附加在高频载波上，这个过程在电磁波发射过程中叫做（）,A,、调谐,B,、解调,C,、调制,D,、检波,例与练,调制,第15页,2,、转换电视频道时，选择自己喜欢电视节目，称为（）,A,、调制,B,、调谐,C,、解调,D,、调幅,例与练,调谐,第16页,电磁波与我们生活,电视台经过电磁波，将精彩电视节目展现给我们。,第17页,移动通信设备极大方便了我们联络。,第18页,收音机,第19页,无线上网设备,第20页,雷达设备在军事、气象等方面有广泛应用。,第21页,通信卫星,通信卫星已经渗透到生活各个部分。,第22页,电磁波特点分析,电磁波含有波动所特有性质,干涉、衍射,。,衍射,碰到障碍物时，波动能够偏离直线绕过障碍物，继续传输。,相同障碍物情况下，波长越长，越轻易发生衍射现象。,频率越高，波长越短，越能够更加好沿直线传输。,第23页,电磁波传输方式,地波传输：,因为波长很长，能够很好绕过障碍物，所以能够贴地面传输。,长波、中波、中短波。,第24页,天波传输：,波长比较短，不轻易衍射，轻易被吸收，靠距地表,50-,几百,km,电离层反射传输电磁波。,短波,第25页,直线传输：,波长非常短，,能够穿透电离层，沿直线,传输。,微波,第26页,电视,阅读课文，试着了解电视机成像原理,简单地说：电视信号是电视台先把影像信号转变为能够发射,，发射出去后被接收电信号经过,被还原为光图象重现荧光屏。,第27页,摄像管,让我们走进,摄像管吧！,电子束把一幅图象按照各点明暗情况，逐点变为强弱不一样信号电流，经过天线把带有图象信号电磁波发射出去。,第28页,电视机接收端,Hi!,又是我！,再带你见识一下,第29页,显像管为何能显示与摄像屏一样像,?,显像管电子束也在屏幕上扫描，扫描方式与步调与摄像管扫描,同时,，同时，显像管电子枪发射电子束强弱,受图象信号控制,。,第30页,第31页,雷达,雷达在军事、飞机导航、气象预测方面有巨大作用。,第32页,雷达,雷达装置主要有什么用？,了解雷达用是什么电磁波,?,为何能够依据雷达显示器看出离障碍物有多远？,第33页,雷达工作原理,测距：,发射,接收,利用发射与接收之间时间差，,计算出物体距离。,第34页,雷达所用电磁波特点,微波（超短波）,频率高，波长极短，沿直线传输，能够穿过电离层，受大气影响小，收到信号强且稳定。,第35页,四、移动电话,1,.,移动电话是一个怎样仪器？,1,.,什么是“基站”？为何要建设“基站”？,第36页,五、因特网,第37页,电磁波危害,第38页,电磁波危害,手机危害原因,在待机状态下，手机不停发射电磁波，与周围环境交换信息。,手机在建立连接过程中发射电磁波尤其强。,第39页,电磁波危害,电磁波可能造成伤害,手机释放电磁辐射对脑细胞影响,电磁辐射遗害会不停累积,在十至十五年后,很可能出现更多因手机普及而造成癌症病例,电磁辐射对胎儿发育起到极大影响。轻易造成胎儿畸形和发育不良。,第40页,手机危害预防,移动电话接通瞬间释放电磁波轻易产生不好影响，所以移动电话响时，一秒后再听手机。,假如身边有其它电话可用，就不要使用手机。在使用手机时，能够采取手机专用耳机，实现远距离使用是比较有效方法。,休息时不要将手机置于枕头边。,注意手机摆放位置。医学教授提议我们，手机不用时最好放在包里，但不要放在胸前口袋中，也不要直接挂在胸前。,第41页,手机危害预防,多吃绿茶能够防范辐射。,使用绿色手机。,GSM,标准手机辐射标准为,0.6,2,瓦，而采取,CDMA,技术手机其辐射标准要小得多，所以,CDMA,手机被称作绿色手机。,第42页,电磁污染,电磁污染 基本上是两大类：一是自然界所固有；再就是人在利用电磁能时形成,当前在人类生存环境中，自然界固有电磁辐射影响已相对较小，人为电磁辐射影响却在快速增大在我国近十几年来电磁辐射影响更是爆炸性增强，“电气烟雾”弥漫在我们周围,作为人造电磁辐射源，它还包括很多方面，比如，广播电台、电视台、雷达、导航、通信、射电天文、气象预测、医疗设备中电针炙、核磁共振等，宇航方面各种飞行器等电子设备都会辐射电磁波，家庭中使用微波炉、红外烤箱等家用电器，也都会产生电磁辐射,第43页,生活环境中充满了电磁波，只要是使用电电器用具，都会放出电磁波。墙壁中看不见电线，也会使电磁波检测笔哔哔叫。所以睡觉时不要太靠近装有电线墙壁，以免因电磁波影响而无法好好睡一觉。而当代人人手一手机，它电磁波其实是很强。在电脑前拨通手机，大家往往会发觉电脑萤幕闪铄不已。又在打开收音机前拨通手机，收音机也受到很大干扰。,第44页,微波炉微波也是很强电磁波，有些人曾经做过试验，发觉微波抑制了植物生长！这个试验是将,4,盆绿豆苗分别放入微波炉中照射微波,5,秒、,10,秒、,15,秒、,20,秒後，移出置於空阔处。另外一盆完全不照射微波做为试验控制组。观察这,5,盆绿豆芽天天生长进度，发觉不受微波照射试验控制组，绿豆苗生长正常。经微波照射过後植物，只有照射,5,秒一盆还有存活力，其它一概陆续枯萎，可见微波对生物杀伤力。即使如此，微波过食物仍可食入，绝不会吃进微波！,第45页,另外也有些人做微波使鱼眼变白试验，将鱼眼睛放入微波炉中，照射微波九秒後观察鱼眼睛改变。发觉微波使鱼眼睛煮熟了。而当人眼晴暴露在微波中，人眼晴中水晶体也会和鱼眼睛一样变白，於是再也看不见东西了，这就是所谓白内障。所以当妈妈使用微波炉煮点心时，儿童千万不要在微波炉玻璃门外看着，以免视力会越来越差。,第46页,电磁波这麽可怕，我们该怎麽预防呢？（一）拔掉插头可预防电磁波：电器用具不使用时，最好将插头拔掉，防止室内环境受到电磁波侵害。（二）保持距离可降低电磁波：没错，距离越远，电磁波强度越弱。所以在使用电器用具像电脑、电视、电风扇、吹风机、微波炉、电磁炉时，都要远离这些电器用具，以策安全。,第47页,电磁泄密,磁泄露造成泄密 电磁辐射除了造成无法清理磁污染外，低强度电磁泄露会带来意想不到麻烦,法国某企业机要室附近停了一辆机动车，车内配置有电磁传感器、高灵敏度接收机和简易信息处理系统车内电子探测系统与机要室电脑信息网络之间无任何信息传输通道奇妙是，车内显示荧屏上展示图文信息，竟然与机要室微机荧屏上显示信息完全一样,第48页,这就是因为网络上荧屏、机壳接缝、键盘、电缆接头等处产笺电磁泄露，辐射处处间，它们能够被一些哪怕是简易探测系统窃收和破译当前，世界上不少国家都把美国作为电脑间谍活动及信息破坏对象为此，五角大楼坚持每年拨款数十亿美元，用来保障全部相关指挥系统信息安全,第49页,小结,一、,无线电波发射,1,载波：,携带声音、图象等信息,高频交变电流，,叫做载波。,2,调制：,把信息加到载波上，使载波随信号而改变技术叫调制。,3,调幅波,：高频载波,振幅,随信号而改变叫调幅波。,4,、,调频波,：高频载波,振频,率随信号而改变叫调频波,第50页,小结,二、,无线电波接收：,1,、,调谐：,从电磁波中选出所要信号技术叫做调谐,2,、,解调：,从载波中将声音、图象等信息,“,取,”,出叫解,调,。,三、电视,扫描一帧要,0.04s,，,1s,内送,25,帧图象,四、移动通信,手机,同时是电磁波发射器和接收器,。要靠强大固定无线电台（,基站,）转接。,第51页,
