Simulink仿真绘图总结：建议使用方法4，方法1，2不宜使用。
1. 运行仿真模型，用Scope观察结果，用ALT+PrintScreen抓取图形，Ctrl+V粘贴到Word。

2. 使用Scope打印功能，在Word中插入图形来自文件。

3.在Scope中参数设置如下：

在MATLAB命令窗口输入：plot(x(:,1),x(:,2:4))；%%%%此处有三个输出。（此处按原文输入，会报错“??? Index exceeds matrix dimensions.”，后改为plot(x(:,2))，成功！——hw注）

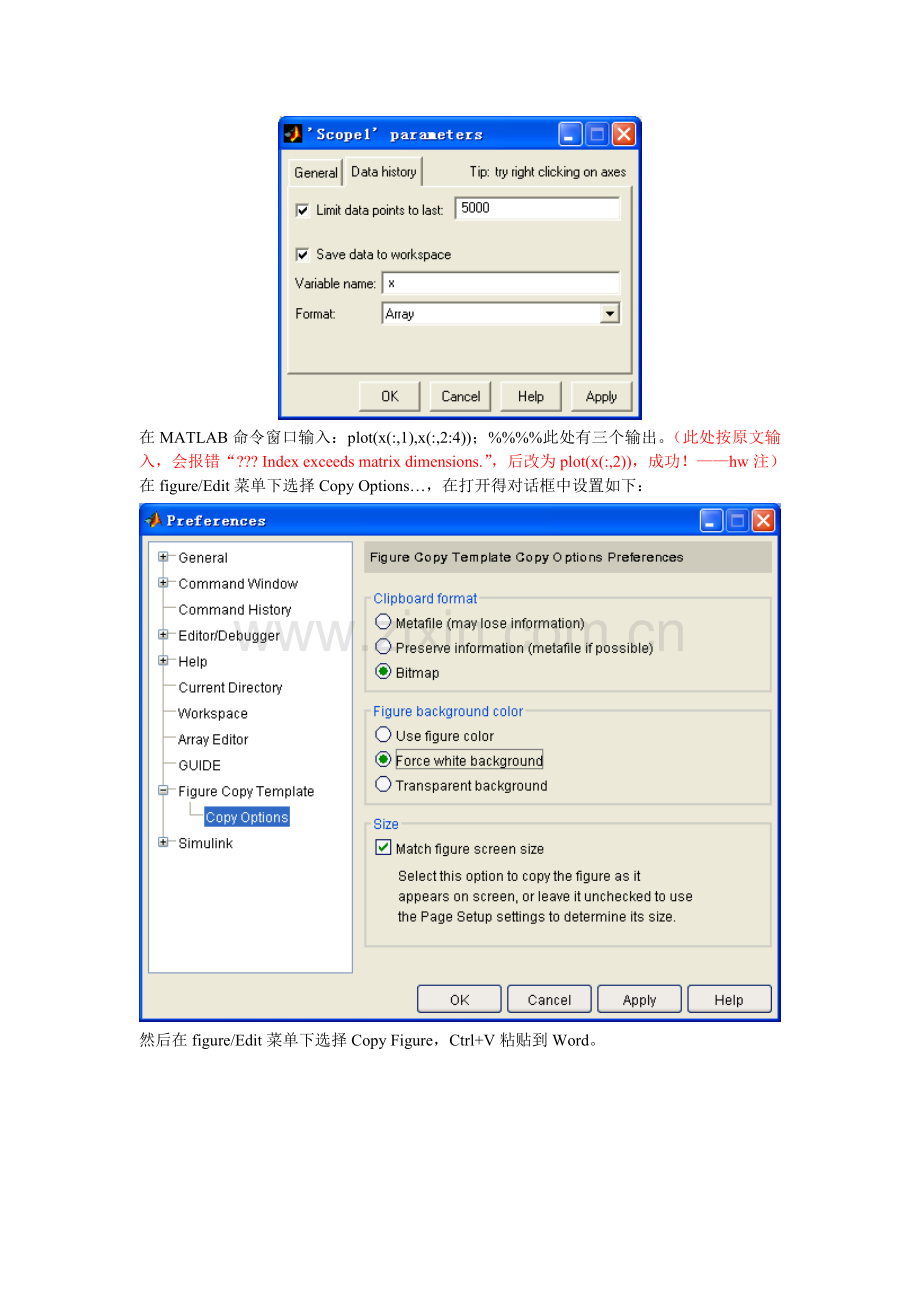

在figure/Edit菜单下选择Copy Options…，在打开得对话框中设置如下：

然后在figure/Edit菜单下选择Copy Figure，Ctrl+V粘贴到Word。

这时还可再用绘图命令修改完善，如下：

4.用out模块替代Scope模块，仿真结束后用绘图命令：plot(tout,yout); 在figure/Edit菜单下选择Copy Figure，Ctrl+V粘贴到Word。

5.使用plot(tout,yout); saveas(gcf,'myfigure','emf');在Word中插入图片来自文件myfigure.emf。
