自动站GPRS终端现场操作手册
网络拓朴

注意事项
1． 采集服务器软件安装，必须具有固定公网IP地址（专线接入、固定IP ADSL接入等）。目前暂不支持DHCP方式上网的机器安装软件。
2． 准备开通GPRS服务的SIM卡
3． 如果软件安装在局域网的某台机器，该网中的所有机器通过防火墙上公网，则需要在防火墙上设置NAT转换，允许UDP协议的5002端口NAT转换为局域网内某一台机器（IP+5002端口）
安装步骤
1． 安装已开通GPRS服务的SIM卡。
2． 使用笔记本电脑或台式电脑，将携带的9针电缆连接计算机和GPRS终端。
3． 打开电脑上的超级终端，设置串口特性为：57600、8位数据位、1位停止位、无校验、无流量控制。
4． 按空格键，将GPRS终端上电，直到超级终端中出现如下字符：
Welcome to Hongdian H7000 GPRS DTU!
This DTU serial number :7110200305D101064
Type 'H' or '?' for help
Hongdian>
5． 输入t，进入测试
System Tools:
1 Test RF Signal
2 Activate GPRS Mode
3 Search GPRS Module
4 Test GPRS Module
5 Update GPRS Module
R Return

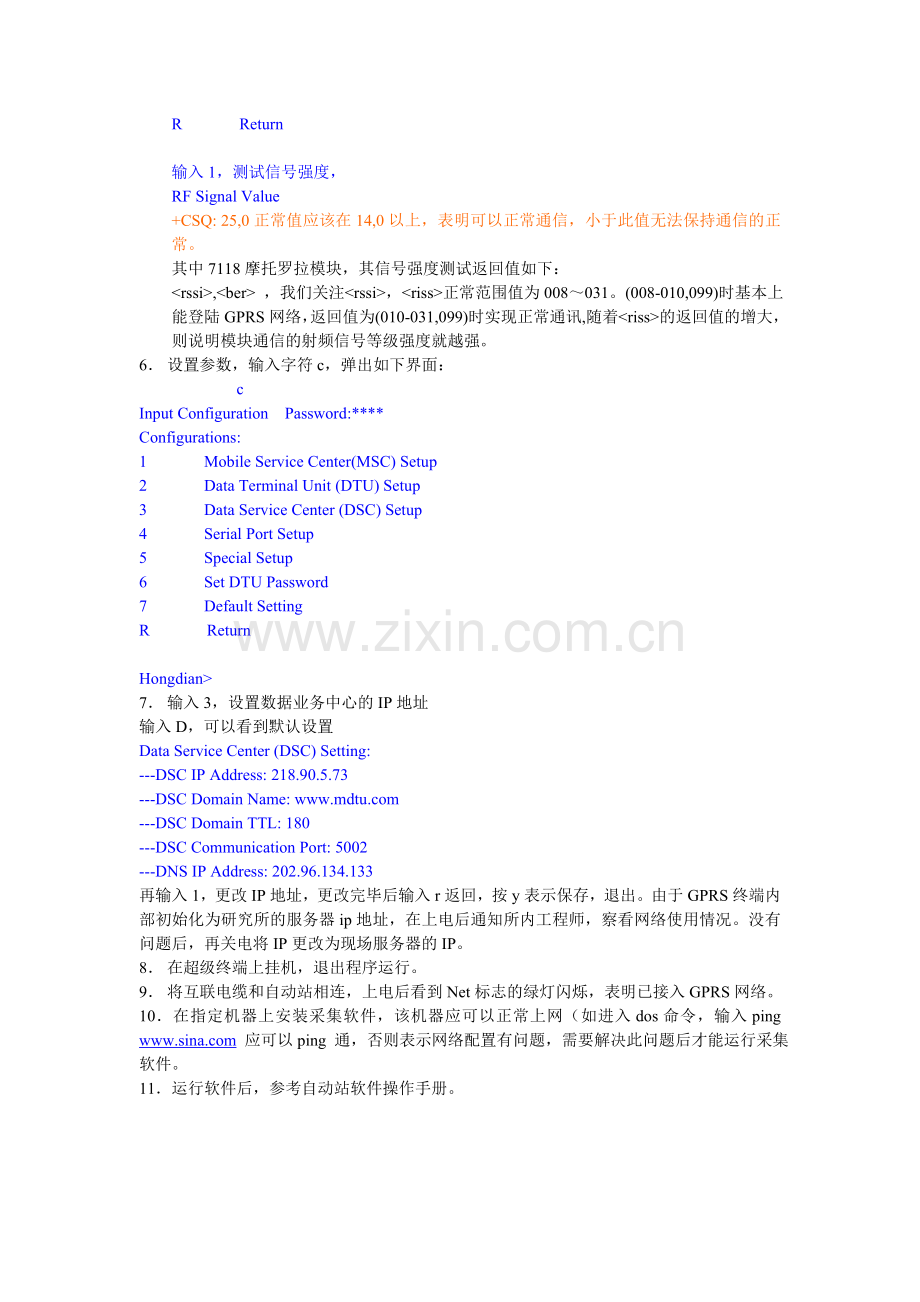

输入1，测试信号强度，
RF Signal Value
+CSQ: 25,0正常值应该在14,0以上，表明可以正常通信，小于此值无法保持通信的正常。
其中7118摩托罗拉模块，其信号强度测试返回值如下：
<rssi>,<ber> ，我们关注<rssi>，<riss>正常范围值为008～031。(008-010,099)时基本上能登陆GPRS网络，返回值为(010-031,099)时实现正常通讯,随着<riss>的返回值的增大，则说明模块通信的射频信号等级强度就越强。
6． 设置参数，输入字符c，弹出如下界面：
c
Input Configuration Password:****
Configurations:
1 Mobile Service Center(MSC) Setup
2 Data Terminal Unit (DTU) Setup
3 Data Service Center (DSC) Setup
4 Serial Port Setup
5 Special Setup
6 Set DTU Password
7 Default Setting
R Return

Hongdian>
7． 输入3，设置数据业务中心的IP地址
输入D，可以看到默认设置
Data Service Center (DSC) Setting:
---DSC IP Address: 218.90.5.73
---DSC Domain Name:
---DSC Domain TTL: 180
---DSC Communication Port: 5002
---DNS IP Address: 202.96.134.133
再输入1，更改IP地址，更改完毕后输入r返回，按y表示保存，退出。由于GPRS终端内部初始化为研究所的服务器ip地址，在上电后通知所内工程师，察看网络使用情况。没有问题后，再关电将IP更改为现场服务器的IP。
8． 在超级终端上挂机，退出程序运行。
9． 将互联电缆和自动站相连，上电后看到Net标志的绿灯闪烁，表明已接入GPRS网络。
10．在指定机器上安装采集软件，该机器应可以正常上网（如进入dos命令，输入ping 应可以ping 通，否则表示网络配置有问题，需要解决此问题后才能运行采集软件。
11．运行软件后，参考自动站软件操作手册。

自动站GPRS终端内部调试手册
网络拓朴

注意事项
1． 准备开通GPRS服务的SIM卡
2． 准备现场连接GPRS终端和自动站的电缆（交叉的串口电缆＋5V供电）
安装步骤
1． 安装已开通GPRS服务的SIM卡。
2． 使用笔记本电脑或台式电脑，将携带的9针电缆连接计算机和GPRS终端。
3． 打开电脑上的超级终端，设置串口特性为：57600、8位数据位、1位停止位、无校验、无流量控制。
4． 按空格键，将GPRS终端上电，直到超级终端中出现如下字符：
Welcome to Hongdian H7000 GPRS DTU!
This DTU serial number :7110200305D101064
Type 'H' or '?' for help
Hongdian>
5． 输入t，进入测试
System Tools:
1 Test RF Signal
2 Activate GPRS Mode
3 Search GPRS Module
4 Test GPRS Module
5 Update GPRS Module
R Return

输入1，测试信号强度，
RF Signal Value
+CSQ: 25,0正常值应该在14,0以上，表明可以正常通信，小于此值无法保持通信的正常。
6． 设置参数，输入字符c，弹出如下界面：
c
Input Configuration Password:****
Configurations:
1 Mobile Service Center(MSC) Setup
2 Data Terminal Unit (DTU) Setup
3 Data Service Center (DSC) Setup
4 Serial Port Setup
5 Special Setup
6 Set DTU Password
7 Default Setting
R Return

Hongdian>
7． 输入1，察看和设置MSC配置
Mobile Service Center(MSC) Setting:
---Service Code: *99***1#
---PPP Username:
---Access Point Name: CMNET

不需要配置
8． 输入2，h；察看和设置DTU配置
1 DTU Identity Number
2 Logon DSC Password(X)
3 Local Communication Port
4 DTU Online Report Interval
5 DTU Maximum Transmission Unit
6 DTU Reconnect Interval
7 Console Info Type
D Display DTU Setting
R Return

其中DTU Identity Number 是11位的数字编码，统一编码，必须保证每个终端的唯一性。
DTU Online Report Interval 设置为60
DTU Maximum Transmission Unit 设置为256
DTU Reconnect Interval 设置为120
Console Info Type 设置为0
设置完毕后，输入d显示：
Data Terminal Unit (DTU) Setting:
---DTU Identity Number: 00000000004
---Local Communication Port: 5001
---DTU Online Report Interval: 60
---DTU Maximum Transmission Unit: 256
---DTU Reconnect Interval: 120
---Console Info Type: 0

9． 输入3，设置数据业务中心的IP地址
输入D，可以看到默认设置
Data Service Center (DSC) Setting:
---DSC IP Address: 218.90.5.73
---DSC Domain Name:
---DSC Domain TTL: 180
---DSC Communication Port: 5002
---DNS IP Address: 202.96.134.133
更改IP地址，需要将该IP初始化为研究所的服务器ip：61.177.132.9地址，更改完毕后输入r返回，按y表示保存，退出。其他参数不要更改。
在调试时，需要将数据端口更改为5006，调试完毕后再更改为5002
10．回到配置菜单，输入4，配置串口
Serial Port Setup:
1 Baud Rate 4800
2 Data Bits 8
3 Parity Bit even
4 Stop Bit 1
5 Flow Control none
D Display Serial Port Setting
R Return

我们的配置：baud rate 4800.
Data Bits 8
Parity Bit even
Stop Bit 1
Flow Control none

10． 不需要进行特殊配置，使用默认设置。
Special Setup:
1 Mobile Terminal Type
2 Set Call Type
3 Set Call Interval
4 Set Offline Interval
5 DSC Identity Number
D Display Special Setting

R Return
默认的配置：
1 Mobile Terminal Type 0
2 Set Call Type 1
3 Set Call Interval 60
4 Set Offline Interval 0
5 DSC Identity Number null

在超级终端上挂机，退出程序运行。
12．将互联电缆和自动站相连，上电后看到Net标志的绿灯闪烁、同时黄灯闪烁（频率为1HZ），表明已接入GPRS网络。
13．在指定机器上安装DSC业务软件，该机器应可以正常上网（如进入dos命令，输入ping 应可以ping 通，否则表示网络配置有问题，需要解决此问题后才能运行采集软件。
14．运行软件，在菜单上选择控制－>启动服务。

稍等片刻，可以看到某一编号的终端已经显示在列表框中，如图所示。

15、用鼠标单击粉红色的用户ID，在窗口下端自动显示其ID，在右边输入命令
open,
MES
PRE
等，在其下端的列表窗中应可以看到有从自动站回复的应答信号。

表明软件通过GPRS终端和自动站已经成功进行通信，如果发送命令后没有反应，请尝试多次发送，如仍不成功，说明通信链路有问题，将该GPRS终端贴上标签（通信异常）。
调试完毕后，需要将终端中服务器中心的端口号恢复为5002，但ip地址不更改，需要在现场调试后再恢复为当地的ip。
