台州发电厂TZPP 东海翔光伏达标投产

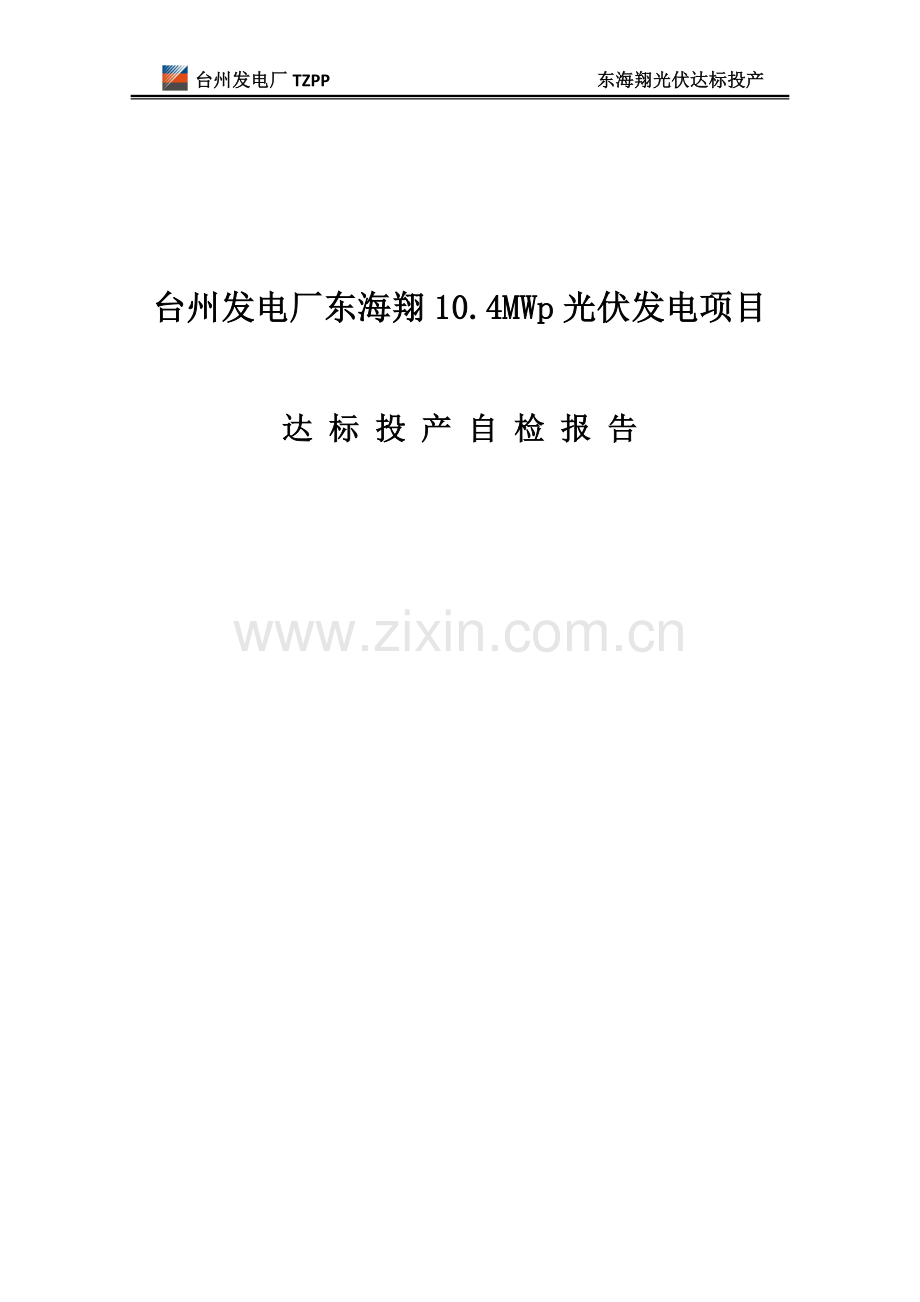

台州发电厂东海翔10.4MWp光伏发电项目

达 标 投 产 自 检 报 告

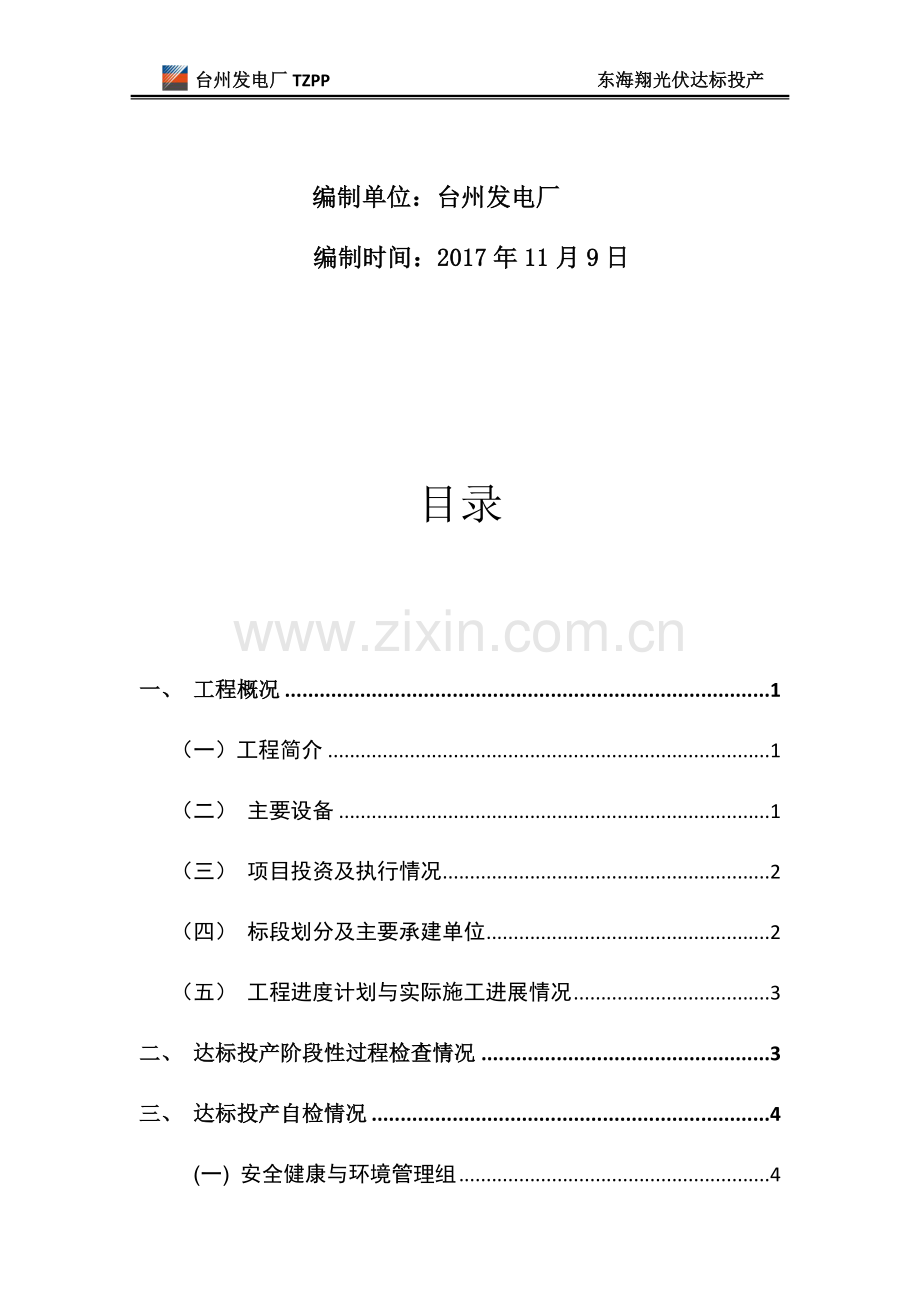

编制单位：台州发电厂
编制时间：2017年11月9日

目录

一、 工程概况 1
（一）工程简介 1
（二） 主要设备 1
（三） 项目投资及执行情况 2
（四） 标段划分及主要承建单位 2
（五） 工程进度计划与实际施工进展情况 3
二、 达标投产阶段性过程检查情况 3
三、 达标投产自检情况 4
(一) 安全健康与环境管理组 4
（二） 实体质量与技术指标组 5
（三） 工程质量管理组 7
（四） 工程综合管理与档案组 9
四、 自评意见 12

台州发电厂东海翔10.4MWp光伏发电项目
达标投产自检报告
一、 工程概况
（一）工程简介
本工程场址位于离台州发电厂的临海市杜桥镇南工业区东海翔集团有限公司厂区内，东至杜川路，南至东海第二大道，西至杜南大道，北至东海第一大道。工程为屋面分布式光伏发电项目工程，即在东海翔集团有限公司工业园区内的8幢生产车间屋面建设光伏发电系统。本工程可用于实施光伏的屋面面积约为10.8万平方米，光伏发电系统装机容量约为10.4MWp，电量消纳采用“自发自用，余电上网”的模式。
项目建设内容主要包括光电转换系统、直流系统、逆变系统、交流升压系统及相应配套设施等。光伏发电系统主要采用285Wp单晶硅太阳能电池组件作为光电转换装置，由逆变控制器将直流电逆变成交流电后升压至20kV后接入东海翔集团有限公司工业园区内各配电装置中。
本项目已于2016年10月26日经临海市发展与改革局以临发改光伏[2016]7号文核准。初步设计已由浙江省能源集团有限公司以专题纪要[2016]115号文审查通过。
（二） 主要设备
光伏板：供应商为乐叶光伏科技有限公司，型号：LR156-60-285W
逆变器: 供应商为华为技术有限公司，型号：SUN2000-50KTL-C1
变压器：供应商为中山名阳电器有限公司，型号：SCB11-1600/1250/1000
开关柜：供应商为浙江开关厂（真空开关），型号：KYN-24
浙江耀明电力设备有限公司（接入柜开关）型号：XGN
北海银河开关设备有限公司，型号GLX24
（三） 项目投资及执行情况
该工程静态投资概算7226.13万元，静态投资单位造价6919.67元/kW；工程动态投资7287.87万元，动态投资单位造价6978.79元/kW；工程建设期贷款利息61.74万元。
按照集团公司对工程建设要求，东海翔光伏发电项目法人责任制、招标投标制、建设监理制、合同管理制和资本金制、物资管理制、预决算制得到了全面的贯彻落实。所有施工项目的承建方和主要设备的供应商均通过招标确定；监理单位通过招标产生；工程建设合同得到严格履行；项目资金及时落实到位。
（四） 标段划分及主要承建单位
经招投标，东海翔光伏发电项目主要承建单位及承建范围
设 计：中国能源建设集团浙江省电力设计院有限公司
土 建 施 工：上海龙象建设集团有限公司
电 气 施 工：上海龙象建设集团有限公司
监 理 单 位：浙江泰宁建设工程管理咨询有限公司

（五） 工程进度计划与实际施工进展情况
1里程碑节点完成情况
序 号
节 点
计划时间
完成时间
1
工程开工
2月22日
2月22日
2
支架安装
3月5日
3月20日
3
光伏板安装
3月10日
4月11日
4
调试
5月13日
5月13日
5
并网发电
5月15日
5月19日（织造）
5月28日（包装）
5月28日（塑料）
6
染整开工
6月28日
6月28日
7
染整并网
9月30日
9月29日
2、 结算完成情况
目前东海翔光伏发电项目工程结算尚未完成。
二、 达标投产阶段性过程检查情况
我厂将达标投产的相关工作和要求贯穿于工程建设的全过程，严格贯彻“工程建设强制性条文”的要求进行项目建设，治理施工质量通病，与各参建单位密切配合，互相协调，认真进行自检自查，对查出的 问题制定措施，落实责任，认真整改。
东海翔光伏发电项目严格执行达标投产办法考核标准，保质保量按计划实现工程投产任务。
三、 达标投产自检情况
2017年11月1日-8日，我厂组织本单位各部门、各参建队伍等相关人员，按照职业健康安全与环境管理、实体质量与技术指标、工程质量管理、工程综合管理与档案管理等四个专业的划分，成立了四个自查小组，依据《浙江省能源集团有限公司管理标准——光伏发电工程达标投产管理规定（初稿）》，对照有关考核内容及评分规定，通过现场检查、抽查资料、现场考问等形式，对东海翔光伏发电项目进行了达标投产自检，自检组经过审核相关资料和现场复查、打分，各项得分率均在90%以上，符合光伏发电工程达标投产末次检查的申报要求。具体自检意见如下：
(一) 安全健康与环境管理组
2017年11月1日-2日，安全健康与环境管理组依据《浙江省能源集团有限公司管理标准——光伏发电工程达标投产管理规定（初稿）》要求，对照有关考核内容及评分规定，通过听取汇报、座谈、抽查资料、现场检查等形式，对东海翔光伏发电项目进行了达标投产自检。现场重点查看了光伏基础、光伏组件、配电室、升压站、并对部分资料进行了检查。自检情况如下：
1总体评价
东海翔光伏发电项目自开工以来，始终坚持“安全第一、预防为主、综合治理”的方针，科学管理，强化监督，充分发挥了安委会的组织核心作用，健全了安全网络，强化和完善过程管理。使安全管理实现了可控、在控。在各参建方的共同努力下，施工中未发生任何人身伤亡和设备事故。实现了安全零事故的整体目标。我厂高度重视环保工作，工程符合国家环保要求。检查过程中发现如下工作开展的较为扎实：
（1）健全安全管理的规章制度
在首次达标投产检查中，安全管理的规章制度在较为完善，在内容上、形式上建立健全。
（2） 企业资质、特种人员资质较为齐全
在项目开工前，审查各施工单位资质，特种人员资质，吊安装用具资质，符合要求方可上岗，保证了开工前施工安全质量。
2、考核得分情况
考核项目：安全健康与环境管理 标准分200分 扣分0分 得分200分 得分率100%
（二） 实体质量与技术指标组
2017年11月2日-3日，安全健康与环境管理组依据《浙江省能源集团有限公司管理标准——光伏发电工程达标投产管理规定（初稿）》要求，对东海翔光伏发电工程进行了达标投产自检，自检分为现场查看、沟通交流、资料抽查等形式。现场重点查看了光伏基础、光伏组件、屋顶防雨，并对部分资料进行了检查。自检情况如下：
1总体评价
厂建立健全了质量保证体系，坚持“百年大计，质量第一”的方针，将“达标投产，争创国家优质工程”作为工程的总体质量目标，多项质量管理措施的有效实施，促进了土建工程质量的提高。我厂能够充分发挥项目法人的组织协调作用，认真组织各参建单位开展机组达标投产自检。
2主要问题
（1） 个别支架与接地扁铁焊缝处有锈蚀现象。
（2） 个别染整子站光伏组件间不平整，且大于5mm。个别接地扁铁与支架间焊接不满足要求。
（3） 发现染整有一汇流箱电缆绝缘有破损。
（4） 发现设备基础交安装记录不完整。
（5） 发现部分光伏板被厂房粉尘长期污染。
（6） 发现部分屋顶及配电间有施工遗留物。
3、考核得分情况
考核项目：实体质量与技术指标评分标准分300分 扣分3.5分 得分296.5分 得分率98.8%
序号
考核项目
考核内容
性质
不符合项
扣分标准
扣分

1
支架基础
设备基础交安记录完整，手续齐全

1处
0.3
0.3
2
钢结构工程
应无明显变形、损伤、污染、锈蚀
主控
1处
0.5
0.5
3
焊缝焊角高度、长度应符合《建筑钢结构焊接技术规程》JGJ 81的规定，焊缝均匀，无咬边、夹渣、气孔

1处
0.5
0.5
4
支架安装
与光伏方阵接地系统连接可靠

1处
0.5
0.5
5
组件安装
组件边缘高差：相邻组件间≤2mm，同组光伏组件间≤5mm
主控
5处
0.1
0.5
6
逆变器安装
逆变器外观和元器件无损坏和受潮现象
主控
1处
0.5
0.5
7
成品保护
成品无污染、损坏

2处
0.1
0.2
无施工遗留物

5处
0.1
0.5
合计得分：296.5

合计扣分：3.5

得分率98.8%

4、建议
（1）做好支架局部除锈工作，并做好防腐措施。
（2）加固支架与光伏方阵接地系统，调整染整子站光伏组件安装偏差，保证其平整、一致、美观。
（3）用热缩套处理染整汇流箱内部电缆，保证绝缘性能。
（4）补齐、完善设备基础交安装等记录，及时移交建设方。
（5）清洗污染的光伏板，部分进行合理移位。
（6）对施工遗留物进行清理、合理堆放。

（三） 工程质量管理组
2017年11月2日-4日，工程质量管理组依据《浙江省能源集团有限公司管理标准——光伏发电工程达标投产管理规定（初稿）》要求，对东海翔光伏发电工程进行了达标投产自检，自检分为现场查看、听取汇报、座谈讨论。核查资料等形式。现场重点查看了光伏组件、远动机房、配电室、材料仓库，对工程安装质量、观感质量、专业技术资料等进行了检查。自检情况如下：
1、 总体评价
我厂充分发挥建设方的组织协调作用，克服了施工图纸滞后、变更多、供货紧缺、高温多雨等困难，通过各参建单位的共同努力，在工程建设过程当中严格执行了集团公司的《工程达标投产管理办法》，为确保工程项目质量目标的实现，建立了适合本工程的质量监督体系，完善了项目工程管理的各项管理制度。强化工程质量过程管理，特别是光伏项目投产以来，在设备管理、文明生产方面取得了一定成绩。
通过检查认为有以下亮点：
（1）工程质量满足国家法律、法规、技术规范标准、设计文件及浙能集团光伏达标投产管理规定要求，工程造价低于概算控制指标。
（2）台电光伏项目投运以来，设备运行平稳，目前累计发电量超500万kWh，各项技术经济指标达到设计要求。
（3）安全控制实现了安全事故“零”目标。
2存在的问题:
（1） 施工单位存在项目负责人不到位的情况，监理单位人员人力配置不足的情况。
（2） 存在光伏板随便堆放，导致光伏板接线盒进水，光伏板表面破损的情况。

3得分情况：
考核项目：实体质量与技术指标评分标准分200分 扣分2分 得分198分 得分率99%
序号
考核项目
考核内容
性质
不符合项
扣分标准
扣分
1
施工准备质量管理
各参建单位质量管理机构完备、人员配置齐全，有专职质量管理人员

2项
0.5
1
2
现场设备材料管理
设备材料堆场平整，仓储设施齐全，满足现场设备材料分类存放需要

1处
1.0
1
合计得分：198

合计扣分：2

得分率99%
4、 建议
（1） 施工方应保证项目负责人，包括土建施工主管，电气施工主管应到施工现场。
（2） 建议安排人员整理光伏板堆场，适当布置防雨和防磕碰措施。
（四） 工程综合管理与档案组
2017年11月3日-5日，工程质量管理组依据《浙江省能源集团有限公司光伏发电工程达标投产考核标准》的要求，对照有关考核内容及评分规定，通过听取汇报、座谈、抽查资料、现场检查等形式，对东海翔光伏发电工程综合管理与档案管理进行了达标投产自检，主要查阅了工程前期文件、工程质量监督文件、工程监理文件、施工单位竣工文件、设备文件、试运等有关资料，并着重对工程造价、设计、监理、工程工期、质量体系及质量控制等方面进行了达标投产自检。自检情况如下：
1、总体评价
东海翔光伏发电工程的造价、设计、监理、工程工期、质量体系及质量控制、工程管理等几方面管理比较到位。在工程建设方面规章制度健全。高度重视达标投产工作，成立了达标投产组织机构，定期到现场检查创优计划情况，督促各相关单位按规范化、标准化进行各项工作整改落实。工程质量体系和管理体系运行正常，建立了质量监督体系，施工单位在施工组织上推行三级质量控制，建立健全了三级质量管理网络。在工程施工过程中充分发挥工程监理作用，加强过程控制。设计单位能够认真执行设计规范，总体设计满足运行操作，检修维护和巡视检查的需要，保证了东海翔光伏电站安全稳定运行。
我厂建立健全了档案管理网络，配备专职档案员1名，兼职档案员两名，不定期开展人员培训，并进行档案自查。
档案管理制度完善，依照《电力档案标准化实施指南》标准推进工程档案的整理和归档。档案管理硬件和软件设施齐全，文件的收集、整理、案卷外观整洁，排版整齐，归档基本符合标准要求。
2存在的问题:
（1） 施工单位未按时上报工程进度月报，提交月度计划偏差分析。监理单位未按时提交监理月报、总结和总体质量评估报告。
（2） 项目文件签字潦草无法辨认，印章不清晰。建设、监理和参建单位安全管理制度及相应的操作规程不健全。
3得分情况：
考核项目：工程综合管理与档案评分标准分300分 扣分1.5分 得分298.5分 得分率99.5%
序号
考核项目
考核内容
性质
不符合项
扣分标准
扣分
1
工程进度管理
施工单位按要求上报工程进度月报，提交月度计划偏差分析和下月的月度计划

1项
0.3
0.3
2
工程监理单位管理
编制监理月报、总结、工程阶段和总体质量评估报告，并符合建设工程监理规范（GB/T50319—2013）规定

1项
0.5
0.5
3
项目文件质量
项目文件签字、印章、图文等应清晰，具有可追溯性

3处
0.2
0.6
4
安全管理
主要项目文件
建设、监理和参建单位建立健全安全管理制度及相应的操作规程

1份
0.1
0.1
合计得分：298.5

合计扣分：1.5

得分率99.5%

4建议
（1）施工单位按时上报工程进度月报，提交月度计划偏差分析。监理单位按时提交监理月报、总结和总体质量评估报告。
（2）项目文件签字认真书写，印章保证清晰可辨认。建设、监理和参建单位补全安全管理制度及相应的操作规程。

四、 自评意见
经过自检组仔细、认真的工作、东海翔光伏发电工程达标投产自检考核最后得分为：
考核项目
标准分
预检得分
预检得分率
1职业健康安全与环境管理
200
200
100%
2实体质量与技术指标
300
296.5
98.8%
3工程质量管理
200
198
99%
4工程综合管理与档案
300
298.5
99.5%
合计
1000
993
99.3%
按照《浙江省能源集团有限公司管理标准——光伏发电工程达标投产管理规定（初稿）》及造价管理办法，台州东海翔光伏发电工程达标投产自检的最后得分率为99.3%，各项得分率均在90%以上。
自检组认为：浙能台州发电厂东海翔光伏发电项目整体工程质量和主要设备性能均达到了设计和规范要求，安全管理确保了安全事故“零”目标，工程档案管理规范，工程综合管理成效明显，土建和安装工艺质量优良，调试质量水平较高，工程造价控制在批复概算内。浙能台州发电厂东海翔光伏发电项目已具备申请达标投产验收的条件。
