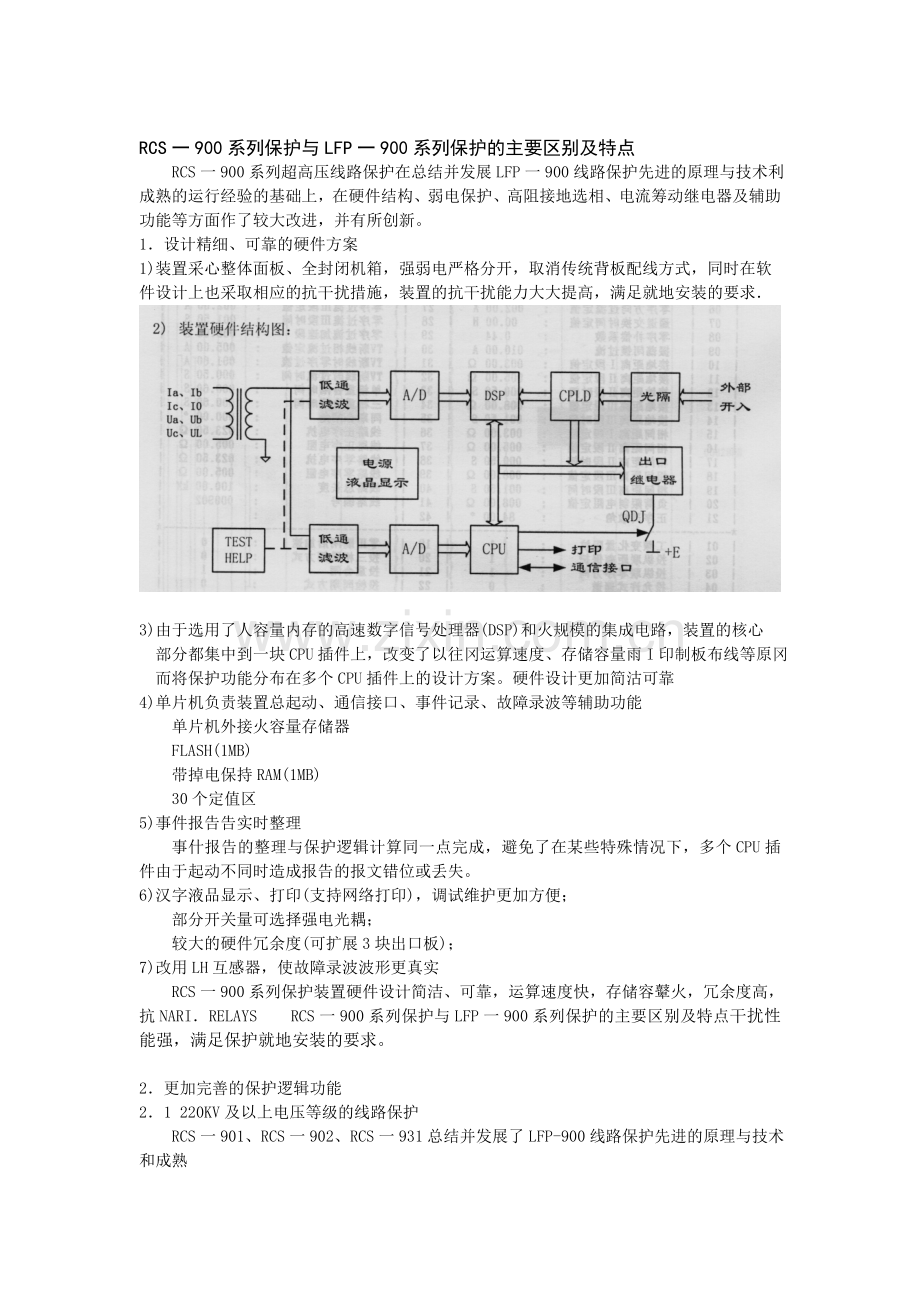

RCS一900系列保护与LFP一900系列保护的主要区别及特点 RCS一900系列超高压线路保护在总结并发展LFP一900线路保护先进的原理与技术利成熟的运行经验的基础上，在硬件结构、弱电保护、高阻接地选相、电流筹动继电器及辅助功能等方面作了较大改进，并有所创新。 1．设计精细、可靠的硬件方案 1)装置采心整体面板、全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，满足就地安装的要求． 3)由于选用了人容量内存的高速数字信号处理器(DSP)和火规模的集成电路，装置的核心部分都集中到一块CPU插件上，改变了以往冈运算速度、存储容量雨I印制板布线等原冈而将保护功能分布在多个CPU插件上的设计方案。硬件设计更加简沽可靠 4)单片机负责装置总起动、通信接口、事件记录、故障录波等辅助功能单片机外接火容量存储器 FLASH(1MB) 带掉电保持RAM(1MB) 30个定值区 5)事件报告告实时整理事什报告的整理与保护逻辑计算同一点完成，避免了在某些特殊情况下，多个CPU插件由于起动不同时造成报告的报文错位或丢失。 6)汉字液品显示、打印(支持网络打印)，调试维护更加方便；部分开关量可选择强电光耦；较大的硬件冗余度(可扩展3块出口板)； 7)改用LH互感器，使故障录波波形更真实 RCS一900系列保护装置硬件设计简洁、可靠，运算速度快，存储容鼙火，冗余度高，抗NARI．RELAYS RCS一900系列保护与LFP一900系列保护的主要区别及特点干扰性能强，满足保护就地安装的要求。 2．更加完善的保护逻辑功能 2．1 220KV及以上电压等级的线路保护 RCS一901、RCS一902、RCS一931总结并发展了LFP-900线路保护先进的原理与技术和成熟的运行经验保护配置主要功能型号纵联保护后备保护重合闸 RCS-901 变化量和零序方向三段式相间和接地距离单重 RCS一902 纵联距离和零序方向工频变化量距离二段零序方向过流(A型) 四段零序方向过三重综重 CS-931光纤分相电流差动流(B型) 1)RCS-90IA的弱馈逻辑工频变化量方向继电器能较好的适应弱电源情况，但在极罕见情况下，灵敏度可能不够，为此装置投入按整定到对侧电源的超范围变化量阻抗继电器，当变化量正反方向元件和零序正反方向元件均不动作时，结合对侧的高频信号，满足条件则发给对侧允许信号，并根据超范围变化量阻抗继电器选相跳闸。该方案能自动适应系统电源方式的变化。 2)RCS一902A的纵联距离逻辑按超范围整定的距离继电器构成方向比较元件。距离继电器的特性与常规距离一致弱电时投入反方向距离继电器在弱电侧，当方向距离元件和零序正反方向元件均不动作，若反方向距离继电器也不动作时，结合对侧的高频信号和低电压判据，满足条件则发给对侧允许信号，并根据低电压选相跳闸。该方案能自动适应系统电源方式的变化。 3)RCS一931的光纤分相电流差动差动保护将工频变化量差动继电器和稳态差动继电器分开，工频变化量差动继电器提高了保护的灵敏度。由低比率制动系数的分相差动元件作为选相元件，实现了零序差动继电器的选相跳闸。差动保护增加了工频变化量差动继电器。差动保护增加了电容电流补偿，提高了长距离超高压输电线路高阻接地时的灵敏度。差动保护采用了更高的制动系数，结合自适应的浮动门槛，具有更好的抗饱和能力。能自动监测通道状态，当通道网络拓扑发生变化时，能自动实现两侧装置采样的再同步。增加了2048kbit／s数据接口。采用64kbit／s复接PCM和2048kbit／s数据接口不受传输距离的限制。提高了光端机的接收灵敏度，光端机发送功率可选，适用于0～100公里长度的专用光纤。适用于串补线路。 4)距离保护接地距离I段和相间距离I段定值可分开整定，可独立投退当用于长距离重负荷线路，常规距离继电器整定困难时，可引入负荷限制继电器，负荷限制继电器和距离继电器的交集为动作区，这有效地防止了重负荷时测量阻抗进入距离继电器而引起的误动。 5)高阻能选相稳态量选相元件由零、负序分量结合距离继电器选相元件，高阻接地故障时，若距离继电器不动，零序保护由零、负序分量选区实现选相功能，保证500KV经300欧姆接地故障，能正确选相跳闸 6)每周24点采样，并且每个采样间隔完成所有的计算与操作，计算精度高，所有保护元件实时并行计算。 7)起动元件门坎可整定。 8)增设自动通道交换功能，可定时触发通道交换，适应无人值班变电站的要求。 2．2 11OKV(含66KV)线路保护表1 RCS-941与LFP一941的区别 RCS-94 1A LFP-94 1A 采样率(每周波) 24点 20点电流变化量可由用户整定固定不可整定起动元件负序电流起动有无低周起动有无零序过流一段时间定值可由用户整定固定不可整定 TV断线过流两段一段过负荷告警有无频率跟踪显示，低周保护有无手合检同期有无接地距离一段和相间距离一段定值可分别整定共用一段定值距离一段时间定值可整定不可整定三段距离三段四边形距离有无相间距离一段，二段可由用户整定投退固定投入重合闸起动有独立的起动元件，可由保护起动或不对应起动，起动后展宽lOmin．保护起动或不对应起动，后者起动后展宽15s．检两侧电压状态重合有无 TV断线闭锁重合可由用户整定投退固定投入三段及以上故障闭重可由用户整定投退固定投入多相故障闭重可由用户整定投退不闭重内部投退压板有，可用于综合自动化站无支持103规约、光纤以态网支持不支持高频保护(B型) 增加弱电距离继电器无通道定时白检(B型) 有无表2 RCS-951与LFP一95l的区别 RCS一95 lA LFP一95 1A 采样率(每周波) 24点 20点电流变化量可由用户整定固定不可整定起动元件低周起动有无过流经低压和／或方向闭锁可由用户整定无过负荷告警有无频率跟踪显示，低周保护有无手合检同期有无距离一段时间定值可整定不可整定三段四边形距离有无距离继电器相问距离一段，二段可由用户整定投退固定投入起动有独立的起动元件，可由保护起动或不对应起动，起动后展宽lOmin．保护起动或不对应起动，后者起动后展宽15s．重合闸检两侧电压状态重合有无 TV断线闭锁重合可由用户整定投退固定投入三段及以上故障闭重可由用户整定投退固定投入三相故障闭重可由用户整定投退不闭重内部投退压板有，可用于综合自动化站无支持103规约、光纤以态网支持不支持高频保护(B型) 增加弱电距离继电器无通道定时自检(B型) 有无 2．3 RCS一900系列线路辅助保护的特点 RCS一900系列线路辅助保护与LFP一900系列线路辅助保护相比，不仅采样精度与抗干扰能力更高，同时在录波、显示、通信、调试等方面作了较大的改进。软件上，各辅助保护具有如下特点： RCS一921： 1)失灵保护按相起动本断路器的跳闸线圈进行瞬时“再跳闸”，以第一时限对本开关进行三相跳闸，以第二时限对所有有关断路器进行三相跳闸，并闭锁重合闸； 2)RCS一921不一致保护经可经负序电流或零序过流的辅助判掘功能，对于不一致保护辅助判据中常见的定值很低的情况，保护也具有较高的准确性； 3)装置的死区保护能保证发生死区故障时断路器快速准确跳闸； 4)用于一个半开关时，RCS一921可以任意设定为先合或后合重合闸；当先合重合闸退出运行时，后合重合闸自动缩短重合时间，以保证系统的稳定性；通过控制字的整定RCS一921可以直接与LFP一921配合使用； 5)RCS一921在用于大电厂侧时，可以整定为系统侧合闸成功后本侧重合闸才动作： 6)用于一个半开关时，如果先合侧合于故障，则后合侧立即放电不合。 RCS一922： 1)装置具有比率差动保护功能，其可靠的TA断线判别功能和较强的抗TA饱和能力，使得保护具有动作准确、速度快的特点； 2)保护的出口正电源由线路隔离刀闸的辅助接点(或屏上压板)与装置的起动元件共同开放，使保护的安全性得以提高。线路刀闸的强电辅助接点可直接接入装置。 RCS一923： 1)装置具有分相失灵输出接点与三相失灵输出接点，可以很方便地与其余保护配合使用； 2)不一致保护经可经负序电流或零序过流的辅助判据功能； 3)具有两段相过流保护与两段零序过流保护； 4)充电保护可经跳闸位置接点或者手合接点起动，对于手合后400ms内发生的故障，均可启动充电保护。 RCS一925： 1)当线路本端过电压，过电压保护可反应任一相过电压动作，也可反应三相均过电压动作，当本端过电压时，可经控制字整定是否发远跳命令： 2)由于考虑了线路的阻抗、容抗以及并联电抗器等因素，补偿过电压、补偿欠电压就地判据准确性高，误差在±2％以内。另外本装置还具有电流变化量、零负序电流、低电流、低功率因素、低有功功率等就地判据，各个判据均可由整定方式字决定其是否投入。 3．更加完善的辅助功能 1)完善的事件报文处理可保存最新128次动作报告，保存最新24次故障录波报告，可自动锁存最新8次跳闸报告故障录波报告包括系统扰动时的波形、开关量和保护定值录波格式与COMTRADE格式兼容 2)装置配有两个RS一485通信接口(可选双绞线、光纤)或以太网。 3)支持电力行业标准DL／T667-1999(等同于IEC60870-5—103)通信规约 4)GPS总线和接点对时 5)强大的调试分析软件，操作、调试方便 6)详尽的打印报告一次完整的动作报告包括以下内容 · 动作事件报告 · 装置起动时的开入量 · 装置起动过程中自检和开入量的变位 · 与COMTRADE兼容的故障录波波形 · 保护动作时的定值
