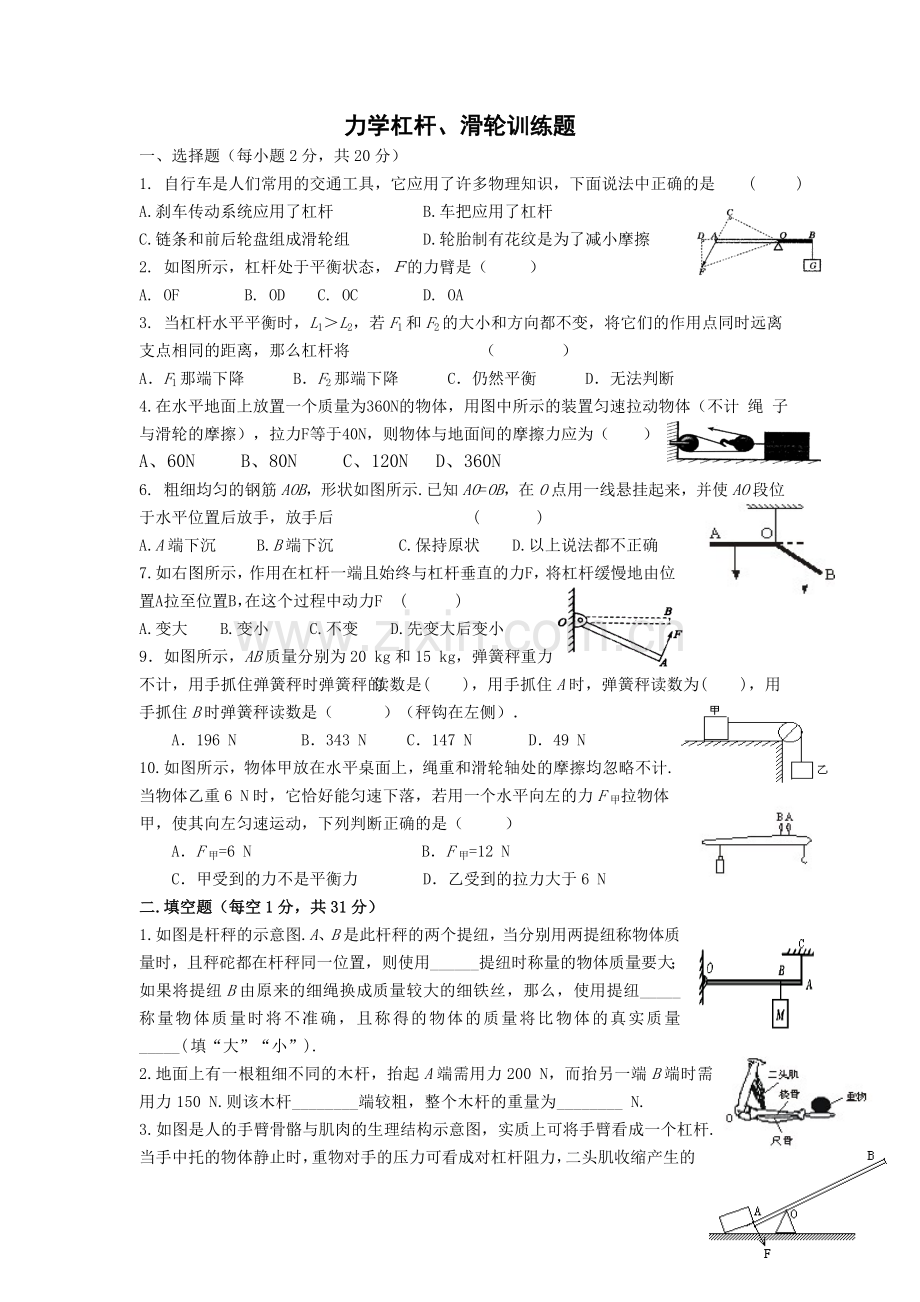

力学杠杆、滑轮训练题
一、选择题（每小题2分，共20分）
1. 自行车是人们常用的交通工具，它应用了许多物理知识，下面说法中正确的是 ( )
A.刹车传动系统应用了杠杆 B.车把应用了杠杆
C.链条和前后轮盘组成滑轮组 D.轮胎制有花纹是为了减小摩擦
2. 如图所示，杠杆处于平衡状态，Ｆ的力臂是（ ）
A. OF　　　　B. OD　C. OC　　　　D. OA
3. 当杠杆水平平衡时，L1＞L2，若F1和F2的大小和方向都不变，将它们的作用点同时远离支点相同的距离，那么杠杆将 （ ）
A．F1那端下降 B．F2那端下降 C．仍然平衡 D．无法判断
4.在水平地面上放置一个质量为360N的物体，用图中所示的装置匀速拉动物体（不计 绳 子与滑轮的摩擦），拉力F等于40N，则物体与地面间的摩擦力应为（　 ）
A、60N　 　B、80N　 　C、120N　 D、360N
6. 粗细均匀的钢筋AOB，形状如图所示.已知AO=OB，在O点用一线悬挂起来，并使AO段位于水平位置后放手，放手后 ( )
A.A端下沉 B.B端下沉 C.保持原状 D.以上说法都不正确
7.如右图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，在这个过程中动力F ( )
A.变大 B.变小 C.不变 D.先变大后变小
9．如图所示，AB质量分别为20 kg和15 kg，弹簧秤重力不计，用手抓住弹簧秤时弹簧秤的读数是( )，用手抓住A时，弹簧秤读数为( )，用手抓住B时弹簧秤读数是（ ）（秤钩在左侧）．
A．196 N B．343 N C．147 N D．49 N
10.如图所示，物体甲放在水平桌面上，绳重和滑轮轴处的摩擦均忽略不计.当物体乙重6 N时，它恰好能匀速下落，若用一个水平向左的力F甲拉物体甲，使其向左匀速运动，下列判断正确的是（ ）
A．F甲=6 N B．F甲=12 N
C．甲受到的力不是平衡力 D．乙受到的拉力大于6 N
二.填空题（每空1分，共31分）
1.如图是杆秤的示意图.A、B是此杆秤的两个提纽，当分别用两提纽称物体质量时，且秤砣都在杆秤同一位置，则使用______提纽时称量的物体质量要大；如果将提纽B由原来的细绳换成质量较大的细铁丝，那么，使用提纽_____称量物体质量时将不准确，且称得的物体的质量将比物体的真实质量_____(填“大”“小”).
2.地面上有一根粗细不同的木杆，抬起A端需用力200 N，而抬另一端B端时需用力150 N.则该木杆________端较粗，整个木杆的重量为________ N.

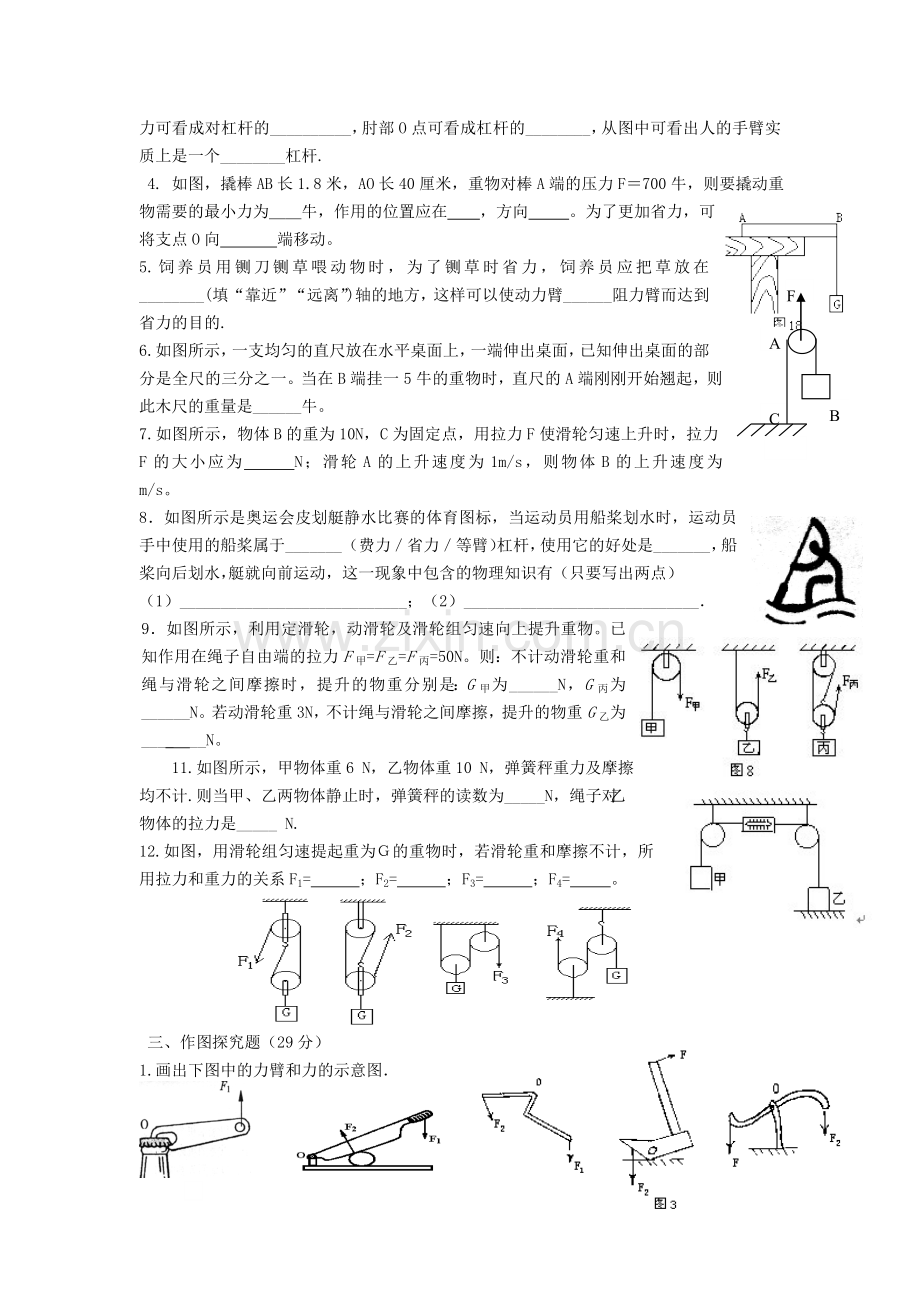

3.如图是人的手臂骨骼与肌肉的生理结构示意图，实质上可将手臂看成一个杠杆.当手中托的物体静止时，重物对手的压力可看成对杠杆阻力，二头肌收缩产生的力可看成对杠杆的__________，肘部O点可看成杠杆的________，从图中可看出人的手臂实质上是一个________杠杆.
4. 如图，撬棒AB长1.8米，AO长40厘米，重物对棒A端的压力F＝700牛，则要撬动重物需要的最小力为＿＿牛，作用的位置应在 ，方向 。为了更加省力，可将支点O向 端移动。
A
C
B
F

5.饲养员用铡刀铡草喂动物时，为了铡草时省力，饲养员应把草放在________(填“靠近”“远离”)轴的地方，这样可以使动力臂______阻力臂而达到省力的目的.
6.如图所示，一支均匀的直尺放在水平桌面上，一端伸出桌面，已知伸出桌面的部分是全尺的三分之一。当在B端挂一5牛的重物时，直尺的A端刚刚开始翘起，则此木尺的重量是______牛。
7.如图所示，物体B的重为10N，C为固定点，用拉力F使滑轮匀速上升时，拉力F的大小应为 N；滑轮A的上升速度为1m/s，则物体B的上升速度为 m/s。
8．如图所示是奥运会皮划艇静水比赛的体育图标，当运动员用船桨划水时，运动员手中使用的船桨属于_______（费力／省力／等臂）杠杆，使用它的好处是_______，船桨向后划水，艇就向前运动，这一现象中包含的物理知识有（只要写出两点）
（1）____________________________；（2）_____________________________．
9．如图所示，利用定滑轮，动滑轮及滑轮组匀速向上提升重物。已知作用在绳子自由端的拉力F甲=F乙=F丙=50N。则：不计动滑轮重和绳与滑轮之间摩擦时，提升的物重分别是：G甲为______N，G丙为______N。若动滑轮重3N，不计绳与滑轮之间摩擦，提升的物重G乙为____ __N。
11.如图所示，甲物体重6 N，乙物体重10 N，弹簧秤重力及摩擦均不计.则当甲、乙两物体静止时，弹簧秤的读数为_____ N，绳子对乙物体的拉力是_____ N.
12.如图，用滑轮组匀速提起重为Ｇ的重物时，若滑轮重和摩擦不计，所用拉力和重力的关系F1= ；F2= ；F3= ；F4= 。
三、作图探究题（29分）
1.画出下图中的力臂和力的示意图．

2.用右下图示所示的滑轮组提升重物，若拉力F将绳子的自由端移动1. 5m时，重物升高0.5m,请你在图中画出绳子绕法。

3.根据上图所示的要求,画出滑轮组的绕法.(忽略动滑轮重和摩擦)
5题
4．在做“研究杠杆平衡条件”的实验中，挂钩码前，使杠杆在水平位置平衡，实验中只有10个相同的钩码，杠杆上每格等距，当在A点挂上4个钩码时，应怎样挂钩码才可使杠杆在水平位置平衡？请在图中画出两种设计方案．

4题

5.如图所示，自行车上也运用到许多杠杆的知识，请你指出其中用到杠杆知识的部位。
（1）用到省力杠杆知识的有 （填出1个名称）。
（2）用到轮轴知识的有 （填出1个名称）。
6．用细线将一段粗线均匀的直铁丝吊起来，直铁丝在水平位置出于平衡状态，若将右端折叠一段
(1) 可能出现的现象是 。
(2) 你猜想此现象的依据是 。
7．在做“研究杠杆平衡条件”的实验中，应调节杠杆两边的螺母，使杠杆在 位置平衡。当杠杆在图示情况下平衡时，右图中弹簧测力计的示数为 N，a处所挂钩码的总重为 N，若将弹簧测力计改为bc方向施力，杠杆仍在原位置平衡，则弹簧测力计的示数将 (选填“变大”、“变小”或“不变”)。
四、计算题（20分）
3.如图14所示装置,绳重及摩擦不计.
⑴请利用图示的3个滑轮,补画该滑轮组完整的绕线.
⑵若物重为50N时,绳端需用20N的拉力才能使物体匀速上升,则将重为90N时匀速提升,
绳端需用多大的拉力？
⑶如果绳子能承受的最大拉力为60N,那么该滑轮组最大可吊起多重的物体？
⑷当动滑轮重为多少时,使用该滑轮组提起20N重的钩码刚好不省力？

4.如图所示，用滑轮组将质量是70 kg的物体提高5 m，每个滑轮质量是2 kg，绳重、摩擦不计，试求：（1）提起物体所用的力是多少？（2）绳端移动的距离是多少？
