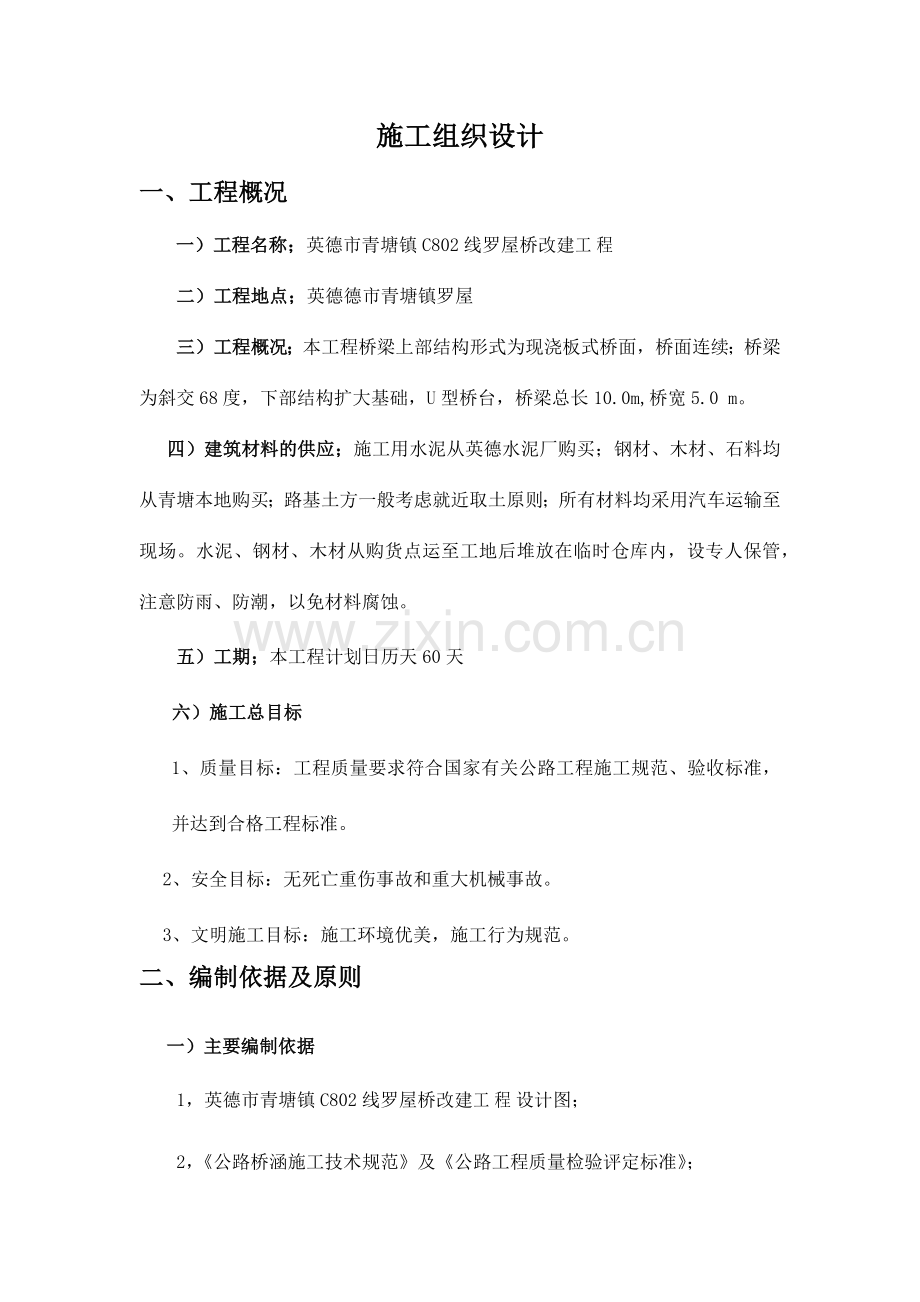

施工组织设计
一、工程概况
一）工程名称；英德市青塘镇C802线罗屋桥改建工程
二）工程地点；英德德市青塘镇罗屋
三）工程概况；本工程桥梁上部结构形式为现浇板式桥面，桥面连续；桥梁为斜交68度，下部结构扩大基础，U型桥台，桥梁总长10.0m,桥宽5.0 m。
四）建筑材料的供应；施工用水泥从英德水泥厂购买；钢材、木材、石料均从青塘本地购买；路基土方一般考虑就近取土原则；所有材料均采用汽车运输至现场。水泥、钢材、木材从购货点运至工地后堆放在临时仓库内，设专人保管，注意防雨、防潮，以免材料腐蚀。
五）工期；本工程计划日历天60天
六）施工总目标
1、质量目标：工程质量要求符合国家有关公路工程施工规范、验收标准，并达到合格工程标准。
2、安全目标：无死亡重伤事故和重大机械事故。
3、文明施工目标：施工环境优美，施工行为规范。
二、编制依据及原则
一）主要编制依据
1，英德市青塘镇C802线罗屋桥改建工程设计图；
2，《公路桥涵施工技术规范》及《公路工程质量检验评定标准》；

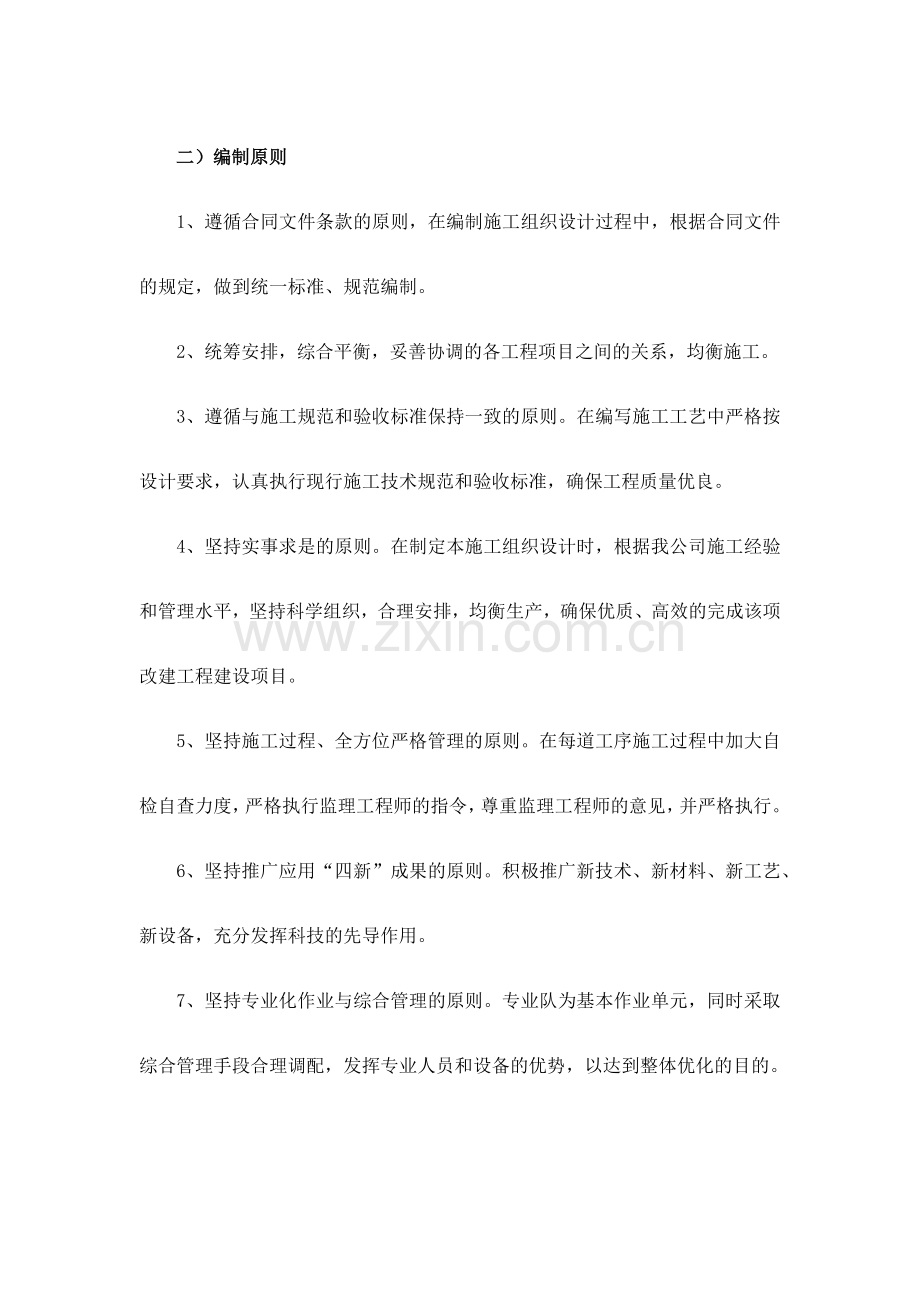

二）编制原则
1、遵循合同文件条款的原则，在编制施工组织设计过程中，根据合同文件的规定，做到统一标准、规范编制。
2、统筹安排，综合平衡，妥善协调的各工程项目之间的关系，均衡施工。
3、遵循与施工规范和验收标准保持一致的原则。在编写施工工艺中严格按设计要求，认真执行现行施工技术规范和验收标准，确保工程质量优良。
4、坚持实事求是的原则。在制定本施工组织设计时，根据我公司施工经验和管理水平，坚持科学组织，合理安排，均衡生产，确保优质、高效的完成该项改建工程建设项目。
5、坚持施工过程、全方位严格管理的原则。在每道工序施工过程中加大自检自查力度，严格执行监理工程师的指令，尊重监理工程师的意见，并严格执行。
6、坚持推广应用“四新”成果的原则。积极推广新技术、新材料、新工艺、新设备，充分发挥科技的先导作用。
7、坚持专业化作业与综合管理的原则。专业队为基本作业单元，同时采取综合管理手段合理调配，发挥专业人员和设备的优势，以达到整体优化的目的。

三、施工总体规划
一）施工总体机构
为优质、高效、安全的完成该工程的施工任务，根据项目与施工管理的要求，针对本工程的特点，本公司将成立工程项目经理部，该项目经理部由本公司一批具有较好管理水平、技术水平、施工经验丰富和责任心强的管理技术人员组成，在现场全权代表公司行使管理职能及履行合同的权利与义务。
本项目经理部设项目经理、项目副经理（兼技术负责人）、质检负责人各一名，下设六个分组，即行政组、材料组、机械组、路政安全组、质检组、施工技术组。负责施工现场全面指挥、协调、总技术、质量管理、物资供应、成本控制等工作。在整个施工过程中做到“六个统一”，即统一计划协调、统一现场管理、统一组织指挥、统一物资供应、统一资金收付、统一对外联络。施工中积极推广应用新工艺、新材料、新技术，开展合理化建议活动，充分发挥本公司的技术优势、人才优势、设备优势，实现创优质工程的施工目标。

具体情况详见下表：

承包人拟为本合同工程设立的组织机构图

行政组
政
组
材料组
机械组
路政安全组
质检组
施工技术组
质检负责人
技术负责人
项目副经理
项 目 经 理

说明：项目经理为企业法人代表在该项目上的全权委托人，是施工项目全过程所有工作的总负责人。项目副经理及技术负责人对各项工序严格把关，其分管行政、材料、机械、路政安全、质检，施工技术的各小组人员，严格施工，加强技术管理。
项目部主要分工负责情况如下：
1、 项目经理部
项目经理全权负责内容：根据批准的总进度计划，监督指导各专业施工队伍落实进度计划；负责各专业施工队伍、项目部与政府管理部门及地方政府间的协调；负责施工队伍的质量控制；检查监督、落实业主指令及有关会议决议；向业主提供工程进度及验收报告，对工程进度、工程质量、各专业队伍协调负全部责任。
2、 施工技术组
落实主要分部工程施工方案设计，按施工规划制定工艺卡，落实工程测量放线及测量基本控制点的保护，对现场施工进行安排和管理，并根据设计和监理要求制定施工使用规范，做好技术档案资料工作，审查各专业施工技术措施，对工程技术管理负全责。
3、 行政组
负责接待、协调、传达、后勤保障等勤务工作，为项目经理部的管理人员提供良好的办公环境。对工程造价、工程费用的开支进行控制，办理与业主之间的工程款收取、支付，编制工程成本、造价的旬计划、月计划指导。对工程预决算、造价控制和成本控制负全责。
4、 质检组
由质检工程师负责，按照工程质量总目标制定质检管理网络；负责对全部材料进行检验，使之符合合同、设计及规范的要求；对工程施工进行监督、检查、评定，隐蔽工程的检查评定，对工程产品的最终质量负责。
5、 机械组
由专门的机械工程师负责，对机械设备的使用、维修、保养、调度负全责，对工程电力设备进行保养、维修，保证工程正常进行。
6、 路政安全组
建立健全安全管理网络，监督检查各专业队伍施工安全制度职责的落实，检查安全措施的落实情况，保证施工现场的行车不受干扰，畅通无阻，并负责财产安全保卫工作。
二）施工规划
1、施工准备
1）机械设备及仪器准备
我们已按规范准备好了该工程的机械设备、试验、测量、质检仪器，并已归类机械部、试验室，已检查确保完好，按要求进入工地。
2）我公司已按合同文件的要求专门组织成立了专项项目部。并按要求组织相关资历的管理人员、劳务人员等做好充分的准备，进入现场。
3）我公司已为本工程作好资金支持，保证满足工程各项需要。
4）施工现场准备
我公司已拟定施工现场，包括料场、拌和站等临时场地布置计划，将以最快的速度建设工程各项临时工程，做好“三通一平”工作，包括项目部营地建造、管理和维修，临时便道的修筑，以及施工队伍驻地工棚搭建。及时与当地政府部门取得联系，争取当地堤防部门的帮助、协调，解决施工、生活用水、用电及通信，同时我们也将自我准备发电设备。保证进入施工现场后工程能顺利及时开工。
2、技术准备
1）进场后，测量人员迅速从监理方接过测量基本控制点，基线和水准点基本数据，校核无误后，布设施工控制图。
2）进场后，全面掌握保护好测量基本控制点，标架和水准点使之容易进入和通视。
3）由项目技术责任人组织专业人员对施工设计图纸会审，详细理解图纸内容并进行技术交底。
4）由项目技术负责人主持严密的切合实际工程实施细则。
5）技术负责人会同质检负责人做好合同工程开工前各项必须的试验：
a. 拟用于合同工程各原材料的检测试验。
b. 根椐试验结果选择确定好工程所需的各种材料。
c. 根据合同文件提供的各结构设计配比及要求，达到强度标准做好试验并确定施工配合比。
三）设备人员动员周期及材料组织运到现场方案
1、为了保证按期完成此项工程，我公司将调动能满足此项工程顺利进行和各种材料运输的机械设备。
1）我公司安排在工程施工方面有丰富经验和雄厚技术力量的人员开展岗前培训，熟悉掌握招标文件及技术规范要求，组成精干高效的项目经理部，承担该项目的施工。
2）施工需要的劳动人数，最少10人，高峰期 20人，劳动力将选择长期从事工程的熟练队伍，详见劳务计划表。
2、设备进场方案
1）小型施工设备、急需的周转材料、生活设施等用汽车直接运至施工现场；
2）大型施工设备、非急需的机具、周转材料用汽车、拖车运至施工现场；
3、材料进场方案
1）工程用混凝土采用商品混凝土，由商家供应至现场，
2）主要材料：沙石料由附近料场运至工地拌和料场。
3）钢材、水泥选择量好、价格优的厂家，同时考虑就近选择。
四）临时工程规划
按照设计图范围指定的施工场地范围，布置项目经理部、施工营地、水泥仓库、油库、配电房、现场材料试验室、机械停放及保养场、供水、供电设施等，具体情况见施工总平面布置图。
五）施工期间道路交通
一、交通方案
1、施工期间道路逐段实行单行道。
2、积极主动与城市交管、交警部门联系，得到他们的支持和帮助，切实保证施工期间道路畅通。
3、设立交通协管专班，定专人负责，确保施工期间交通的畅通。
4、施工路段两头和标段两端设立醒目的导行及施工标志。
5、夜间在施工路段设立反光标志。
6、在施工路段两头昼夜不间断安排专门执勤人员疏导交通，执勤人员着装整齐，标志醒目。
四、施工总平面布置
一）施工总布置的基本任务
根据工程规模、特点和施工条件，合理安排仓库、临时房屋等的总体布置，即正确解决施工地区的空间组织问题，以期在规定期限内完成整个工程的建设任务。
二）施工总体布置主要内容
1、选择给水、供电、通讯等系统的位置，布置干管、干线。
2、配合选择对外运输方案，选择场内运输方式以及各施工段之间交通联系的方式，布置线路，组织场内运输。
3、选择合适的施工场地，确定场内区域划分原则，布置各施工、生产辅助设施，布置仓库、施工管理设施。
4、确定施工场地排水，规划布置排水沟等系统。
5、研究环境保护措施。
三）施工总体布置基本原则
施工总体布置设计的基本原则，因地制宜、因时制宜和利于生产、方便生活、快速安全、经济可靠、易于管理的原则指导下进行，并注意兼顾以下各点：
1、场地选择应综合考虑地形、地质条件、场内外交通布置，给水、供电、防洪排水等要求，尽量选择地形平坦宽阔、靠近水工枢纽、地质条件好的场地。
2、场地划分和布置应符合国家有关安全、防火、卫生、环境保护等规定。
3、各种施工设施的布置，应能满足主体工程施工工艺的要求，避免干扰，避免和减少料场的重复、往返运输，并为均衡生产创造条件。
4、分期布置应适应各施工期的特点，注意各施工期之间工艺布置的衔接和施工的连续性，避免迁建、改建和重建。
5、排水系统的布置应能保证施工场地和施工设施的安全。
四）施工总体布置
根据对施工现场的实地勘察，我们准备在布置项目经理部、工地试验室等全面负责工程指挥，料场、拌合场、仓库等设立院内。

五、主要工程项目施工方案、施工工艺及方法

一）、扩大基础施工

1，施工工序

施工放样→基坑围堰施工→基坑开挖→垫层浇筑 →二次放线→模板安装

→混凝土浇注→拆模→混凝土养生→基坑回填及清理场地。

2，施工方法
2.1施工准备
施工前在原地面上顶面放出基础中线、外轮廓线位置。根据放出的外轮廓线，结合架设模板所需的空间及基坑开挖的坡度确定出开挖的边线。

2.2 基坑开挖

根据现场实际情况，采用人工配合挖机开挖，放坡系数为1：1。基坑开挖

时，在基坑一侧挖一个集水坑，并在基坑四周人工挖一条0.2m×0.2m的明沟，

将底下水集中在集水坑，在用潜水泵抽出坑外。
基坑开挖后，监理工程师对基槽进行验收。合格后方可进行下道工序的施工。
基坑开挖好以后，人工整平基坑底，并在其上浇筑10cm厚标号为10号的素
砼垫层作为底模，施工时注意垫层应比基础外大10cm。
2.3测量放线
在垫层砼强度达到4MPa以上时，可以进行基础定位放线，在放线时，除必须精确将基础的外轮廓线放出来外，还应将基础中心及基础外轮廓线放出。
2.4 模板
模板采用组合钢模板，模板分类码放在基坑边上，提前涂抹脱模剂，然后根据模板图进行模板支设。模板拼装要牢固、平整，模板间缝隙要粘海绵条防止漏浆。模板支设同时进行脚手管的支设。由于基坑底土质软，渗水量大，所打地锚具有一定深度，模板支设完毕后，应有专人进行扣件牢固性检查，如有松动处及时加固。

2.5 混凝土浇筑施工
（1）混凝土采用集中搅拌，由混凝土罐车直接运送至浇注地点。严格控制混凝土坍落度，不宜过大，以免形成泌水。
（2）基础混凝土为C25混凝土，在浇注混凝土时采用水平分层浇注的方法进行，分层厚度不宜超过30cm。混凝土采用汽车泵泵入模，导管尽量放低，混凝土尽量摊平，以避免混凝土产生离析现象。
（3）混凝土要求一次浇注完毕，不允许留有水平接缝。在浇注过程中保证顶层钢筋的清洁，以免砂浆落在钢筋上超过初凝时间影响钢筋与混凝土的粘结。混凝土浇筑不间断进行，保证前层混凝土初凝前用新混凝土覆盖。
（4）混凝土振捣采用插入式振动棒，振捣时严格控制振捣时间，既要保证振捣的密实度，又不能造成漏振过振。在每个振捣面以混凝土不再下沉、不冒气泡、表面泛浆良好为准。
（5）在砼浇注过程中，派专人检查模板及钢筋，一旦发生模板漏浆、走动、钢筋松动变形、垫块脱落等现象，及时组织纠正。
（6）混凝土浇注完成后及时收浆。
（7）在混凝土初凝后，即用湿麻袋进行覆盖，保湿养护，养护时间不少于7天。
（8）侧模在强度达到2.5MPa时可拆模，且保证其表面或棱角不因拆除模板而受损坏时方可拆除模板。拆模板应注意用力，不要使表面损坏或发生掉角现象。
（9）在浇筑混凝土过程中以及混凝土未达到终凝前，基坑降水要持续进行，保证承台不被水浸泡。
2.6 回填：
回填前，请监理工程师进行验收，合格后采用经监理工程师批准的材料分层回填，承台周边采用蛙式打夯机夯实，每层压实度均要满足规范和设计要求。

二）、桥台及侧墙施工

4.1施工工序
测量放样 →承台砼凿毛→模板安装、固定→标高、位置复核→监理工程师验收→混凝土浇筑→模板拆除→养生
4.2施工方法：
4.2.1模板工程
（1）模板采用定型大钢模板，螺栓联结，模板拼缝均夹垫双面胶带，内贴胶带。
（2）模板安装前清除表面污物、浮锈、涂脱模剂，保持板面光滑。
（3）模板安装前由测量人员放出承台上模板安装四个角点的位置标高。
（4）模板安装好之后，在模板顶部四角拉缆风绳，校正模板的垂直度。用脚手架斜支撑牢固，保证台墙模板在施工过程中不发生位移、倾斜等现象。所有定位销上满螺栓并拧紧，使其受力均匀，保证模板的整体性。
4.2.2 混凝土工程
砼为C30砼，浇筑前凿毛承台砼并冲洗干净，施工方法参照基础施工方法。

三）、台帽及挡块施工
1，施工工序
测量放样 →台墙砼凿毛→钢筋加工、运输、绑扎→模板安装、固定→标高、位置复核→防震挡块模板安装、固定→监理工程师验收→混凝土浇筑→模板拆除→养生
2，施工方法：
2.1模板工程
（1）台帽模板采用定型大钢模板，螺栓联结，模板拼缝均夹垫双面胶带，内贴胶带。
（2）台帽模板安装前清除表面污物、浮锈、涂脱模剂，保持板面光滑。
（3）安装模板前由测量人员放出薄壁四角点位置标高。在底模板标出设计标高线，保证台帽的倾斜度符合要求。
（4）台帽模板安装好之后，用花篮螺栓牢固。并用脚手架作支撑，保证台帽模板在施工过程中不发生位移、倾斜等现象。所有定位销上满螺栓并拧紧，使其受力均匀，保证模板的整体性。
2.2 钢筋工程
台帽钢筋下料依据设计图纸的实际尺寸，钢筋在钢筋加工场地加工成半成品，用板车运至现场绑扎。
钢筋采用单面帮条焊接，每端焊缝长大于10d（d为钢筋直径）。箍筋绑扎时，绑丝端头一律内折，保护层采用塑料垫块，垫块位置摆放正确并绑扎牢固。
2.3 混凝土工程
砼为C30砼，砼施工工艺参见基础施工。
四）、钢筋混凝土桥面实心板施工
1，桥面板施工顺序
施工准备→钢管支架安装→模板安装→绑扎钢筋→浇筑混凝土→洒水养护
2、桥梁支架施工
本工程桥梁支架采用碗扣钢管整体支架，竖杆步距0.8米X0.8米，竖杆底部用厚硬木板做鸭脚板，竖杆顶部使用可调托座，纵横向横杆步距1.2米，纵向及横向各设剪刀撑二道。
3、模板
模板为专业厂家加工的大块钢模，采用钢板和型钢组合加工。模板到现场后应先试拼装，检查各部位尺寸偏差，达到精度要求方可投入使用。模板安装加固时底面采用螺栓对拉，并在模板外脚间打斜撑以控制整体位置准确。鉴于模板体积重量大，安装时考虑用场地龙门或自加工轻型龙门起吊配合安装。
4、钢筋施工
钢筋在制作车间制作，运至现场绑扎，绑扎时对号入座。钢筋绑扎后应垫好底板砼垫块。
5、混凝土浇筑施工
桥板混凝土为C40砼，砼施工工艺参见基础施工。
五、 桥面铺装施工
1，施工顺序；施工准备→测量放线→钢筋、模板安装→砼浇筑→拆模养生
2，桥面钢筋绑扎安装完毕后，经自检报监理工程师检查验收并签证认可后进行桥面浇筑施工。混凝土浇筑时应整捣密实，。
浇筑过程中要随时检查砼的坍落度和干硬性，严格控制水灰比，不得随意增加用水量，前后台密切配合，以保证砼质量。
砼浇筑完毕后，用草袋覆盖砼表面，派专人定时定量洒水实行常规养护，保证砼质量，冬季湿度太低时应注意采取防冻措施，养护时可加盖薄膜实施保温养护。
六、台背填土
1，填土前先要整平夯实原地面，夯实度不小于95%。
2，台背填土采用砂砾，每层15cm，夯实采用蛙式打夯机，夯实度要达到96％以上。
3，台墙混凝土强度达到75％以上才能进行台背填土。
4，填土要求两侧同时均匀进行。
六、施工质量控制措施
严格按照设计图纸、《公路桥涵施工技术规范》（JTJ041-2000）、《公路工程质量检验评定标准》（JTG F80/1-2004）进行施工。在施工的过程中，每道工序由专人负责质量检查，积极配合监理工程师的监督。质量控制方法如下：
1、 制定各部门的岗位质量责任制，执行工程质量奖惩条例。
2、认真理解和执行本合同的技术规范和合同指定的标准，熟悉设计图纸，领会设计图纸意图，严格按照设计要求、技术规范和质量标准进行施工和检验评定。
3、工程所用的原材在使用前，必须通过试验室验确定，并有监理工程师在场且认可后再投入使用。
4、 严格实行自检、互检和专检 “三检”制，定期或不定期进行质量检查、开展工程质量评比。
5、 建立开工前技术交底制度，同时工程开工前应按规范要求编制分项工程施工方案，经监理工程师审批后实施。
6、施工测量由专职的测量人员进行放样测量，并有监理工程师在场且认可后再施工。
7、原材进购必须有出厂质量证明书方可进购，进场后必须进行质量检验合格后方可使用。
六、雨季施工措施
科学地安排工程项目和组织施工，加强施工组织技术措施，克服雨期施工对工程质量的影响。
（1）雨季施工要坚持“预防为主，防排结合”的方针，采取有效的防雨措施并加强在堆场施工区的场地排水工作，确保施工正常进行。
（2）每天坚持收听、收看天气预报，密切注意天气情况变化。根据天气情况及时调整施工安排，并做好防风、防雨材料的储备。雨天来临前，对现场的排水系统进行检查、加固，增加排水设施，疏通排水系统，确保施工场地、水泥仓库周围水流畅通。
（3）作好工程材料的防雨保护，特别是水泥、钢筋等材料应堆放在仓库（棚）内，仓库应设置在高地处，四周排水应通畅，确保施工材料不被雨淋和水泡。
（4）机电设备及闸箱置于高处，作好防雨、防潮保护，以防漏电触电，避免人身伤亡。
（5）雨前（后）对所用电器、电线、开关进行一次大检查，防止漏电事故发生。

七、安全环保保证措施

1、安全保证措施
坚持“安全第一，预防为主”的安全生产方针，综合考虑本工程的特点，机械操作的规程化是安全防范的重点所在。建立一个安全保证体系，做到一级抓一级，人人抓安全，具体采取如下措施：
1.1 建立以项目负责人为首的安全保证体系，项目负责人亲自抓安全生产工作。
1.2施工前对全体操作人员进行安全教育及安全技术交底。
1.3施工机械、电气设备、仪表仪器及机具在确认完好后方可使用，并由专人负责使用。
1.4施工中应严格按照有关的安全生产规定及安全交底书的要求进行操作，严禁违反操作规程。
1.5 对施工机械经常维修保养，使其处于良好的工作状态，严禁机驾人员带病上岗，违章操作。
1.6 电缆要定期检查，接头必须绑扎牢固，确保不透水、不漏电；对经常处于水、泥浆浸泡处设架空搭设。
2、环保措施
本工程文明施工目标是创河北省文明施工工地，贯彻“创新人文环境理念，确保文明有序施工”精神，坚持持续改进，使工地成为展示企业形象的窗口。特加强以下几点环保措施：
2.1施工现场保持场地平整，排水畅通，无淤泥积水。
2.2作业现场保持清洁整齐，安全防护设施完善，建筑垃圾不乱堆、乱放、乱甩，做到工完料净，垃圾日产日清。
2.3施工现场设专职保洁人员，负责施工现场及周边道路的保洁工作。围挡、标识牌经常清洗，保持清洁。
2.4施工运输车辆严密、无缝隙、无孔洞。运输砂、石、土材料的车辆，严密苫盖，确保不洒漏、不扬尘、不污染环境。运输车辆必须冲洗干净后方准上路行驶。
2.5工程施工中控制噪音，选择施工机械时要严格控制使用强振动、强噪音的施工机械（工具）。

拟投入的主要施工机械设备表

序号
机 械
名 称
规 格
型 号
数量
国别产地
及年份
额定功率（KW）
生产
能力
备注
1
装载机
ZL-30
2
徐工2004.2
150
良好

2
挖掘机
SK230
1
成工2004.11
150
良好

3
混凝土输送泵
HB60
1
西安2006
2003.8
60m3
良好

4
30KN电动卷扬机

1
四川2005

30KN
良好

5
汽车吊
QD30
1
洛阳
2003.3
30t
良好

6
钢筋切割机
GQ40-11
2
武汉2003
120
良好

7
自卸车
华川
8
华川
2003.6
70
良好

8
发电机组
GF-24
2
山东2000.11
24kw
良好

9
振动棒

6

1.1km
良好

10
混凝土切缝机

1
湖北2004

良好

11
30Kva电焊机
Bx3-505
1
天津2009
38km
良好

八、劳动力安排计划
为优质、高效、安全的完成该工程的施工任务，项目经理部由本公司一批具有较好管理水平、技术水平、施工经验丰富和责任心强的管理技术人员组成，在现场全权代表公司行使管理职能及履行合同的义务。
劳动力安排计划表
单位：人
序号
职务、工种
人 数
1
项目负责人
1
2
技术负责人
1
3
施工员
1
4
专职安全员
1
5
质量员
1
6
机械员
1
7
材料员
1
8
资料员
1
9
电工
1人
10
技工
10人
11
机械工
2人
12
普工
5人
合 计
26人

三、平面布置

罗屋小桥工程施工进度计划横道图
施工内容及项目
工程量
进度计划安排
单位
数量
月
月
10
15
20
25
30
5
10
15
20
25
围堰工程
米
50

基础工程
M3
105

台墙工程
M3
164

台帽工程
M3
7

桥面工程
M3
27.4

桥面铺装
M3
5.9

台背填土
M3
263

水泥路面
M2
100

英德市青塘镇C802线罗屋桥改建工程

施

工

组

织

设

计

2013.12.20
