投影与视图复习市名师优质课比赛一等奖市公开课获奖课件.pptx

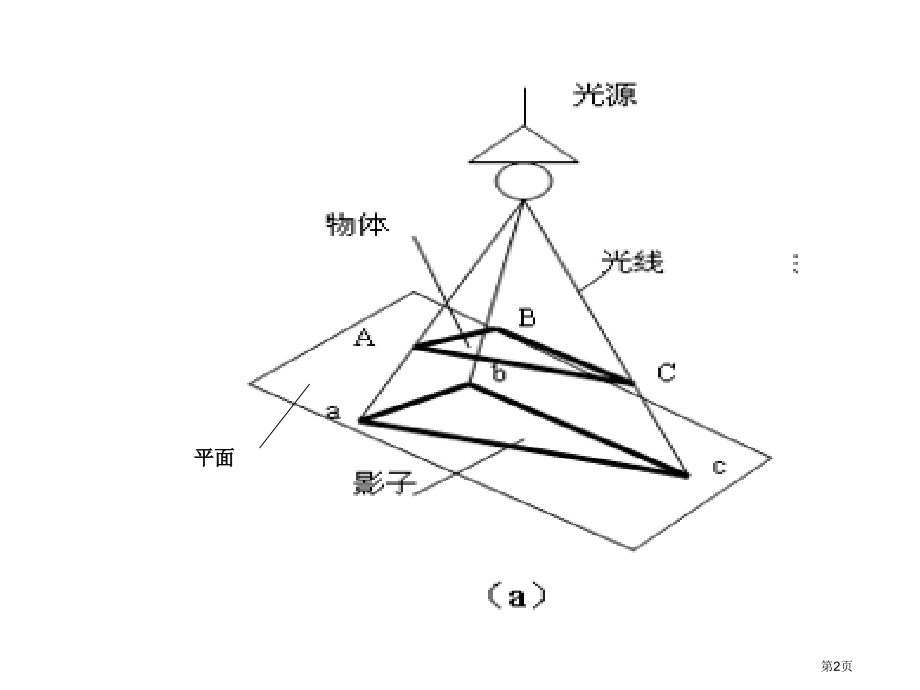

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第,25,章 投影与视图,第1页,平面,第2页,光源出发点称为投影中心；,投影中心与物体上各点（如图中A、B、C）连,线称为投影线；,接收投影面,称为投影面；,一、投影法基本概念,平面,第3页,投影线都交于投影中心称为中心投影法,投影线相互平行称为平行投影法（正投影，斜投影）,（a)中心投影法,（b)平行投影法,第4页,点投影：过空间点做投影面垂线，垂足就是点投影。,二、点、线、面投影特征,线段投影：两端点投影连线。,平面投影：连接对应点投影。,第5页,投影特征,投影,与投影面,位置关系,空间几,何元素,线,面,垂直,平行,倾斜,积聚成一个点,直线段,实长,直线段,缩短,第6页,投影特征,投影,与投影面,位置关系,空间几,何元素,线,面,垂直,平行,倾斜,积聚成一个点,直线段,实长,直线段,缩短,垂直,平行,倾斜,积聚成一条,线段,平面,实形,平面,缩小,第7页,直线和平面投影特征,:,2、真实性：当直线或平面与投影面平行时,其投影反应实长或实形。,1、积聚性：当直线段或平面与投影面垂直时，其投影就积聚成一点或一线段。,3、类似性：当直线或平面与投影面倾斜时，投影就缩短或缩小。,第8页,三、视图,1、视图概念：,一个物体向投影面投影所得到图形，称为视图。,第9页,第10页,第11页,第12页,第13页,第14页,第15页,第16页,第17页,第18页,第19页,
