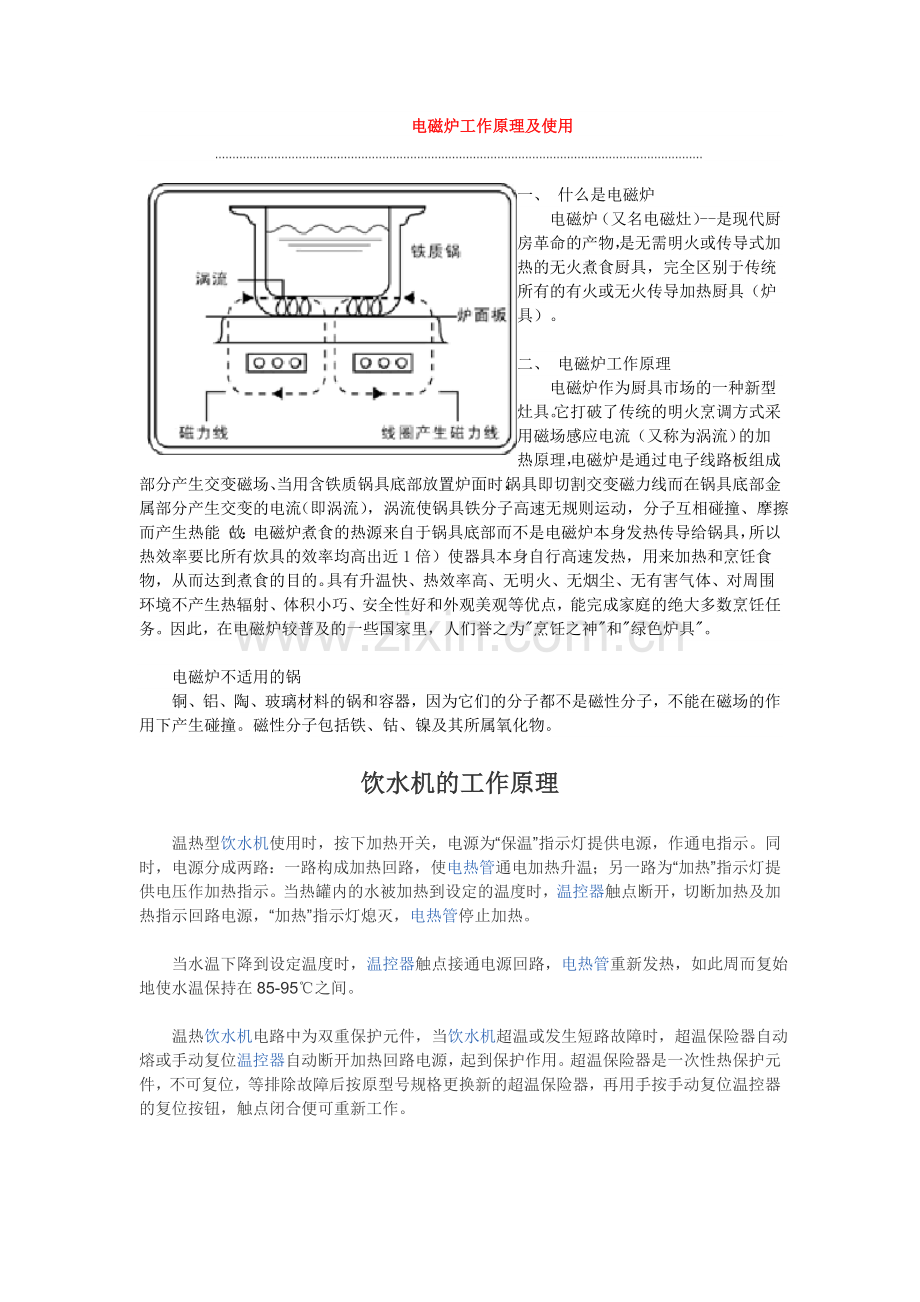

电磁炉工作原理及使用

一、 什么是电磁炉
　　电磁炉（又名电磁灶）--是现代厨房革命的产物，是无需明火或传导式加热的无火煮食厨具，完全区别于传统所有的有火或无火传导加热厨具（炉具）。

二、 电磁炉工作原理
　　电磁炉作为厨具市场的一种新型灶具。它打破了传统的明火烹调方式采用磁场感应电流（又称为涡流）的加热原理，电磁炉是通过电子线路板组成部分产生交变磁场、当用含铁质锅具底部放置炉面时，锅具即切割交变磁力线而在锅具底部金属部分产生交变的电流（即涡流），涡流使锅具铁分子高速无规则运动，分子互相碰撞、摩擦而产生热能（故：电磁炉煮食的热源来自于锅具底部而不是电磁炉本身发热传导给锅具，所以热效率要比所有炊具的效率均高出近1倍）使器具本身自行高速发热，用来加热和烹饪食物，从而达到煮食的目的。具有升温快、热效率高、无明火、无烟尘、无有害气体、对周围环境不产生热辐射、体积小巧、安全性好和外观美观等优点，能完成家庭的绝大多数烹饪任务。因此，在电磁炉较普及的一些国家里，人们誉之为"烹饪之神"和"绿色炉具"。

　　电磁炉不适用的锅
　　铜、铝、陶、玻璃材料的锅和容器，因为它们的分子都不是磁性分子，不能在磁场的作用下产生碰撞。磁性分子包括铁、钴、镍及其所属氧化物。
饮水机的工作原理

温热型饮水机使用时，按下加热开关，电源为“保温”指示灯提供电源，作通电指示。同时，电源分成两路：一路构成加热回路，使电热管通电加热升温；另一路为“加热”指示灯提供电压作加热指示。当热罐内的水被加热到设定的温度时，温控器触点断开，切断加热及加热指示回路电源，“加热”指示灯熄灭，电热管停止加热。

当水温下降到设定温度时，温控器触点接通电源回路，电热管重新发热，如此周而复始地使水温保持在85-95℃之间。

温热饮水机电路中为双重保护元件，当饮水机超温或发生短路故障时，超温保险器自动熔或手动复位温控器自动断开加热回路电源，起到保护作用。超温保险器是一次性热保护元件，不可复位，等排除故障后按原型号规格更换新的超温保险器，再用手按手动复位温控器的复位按钮，触点闭合便可重新工作。

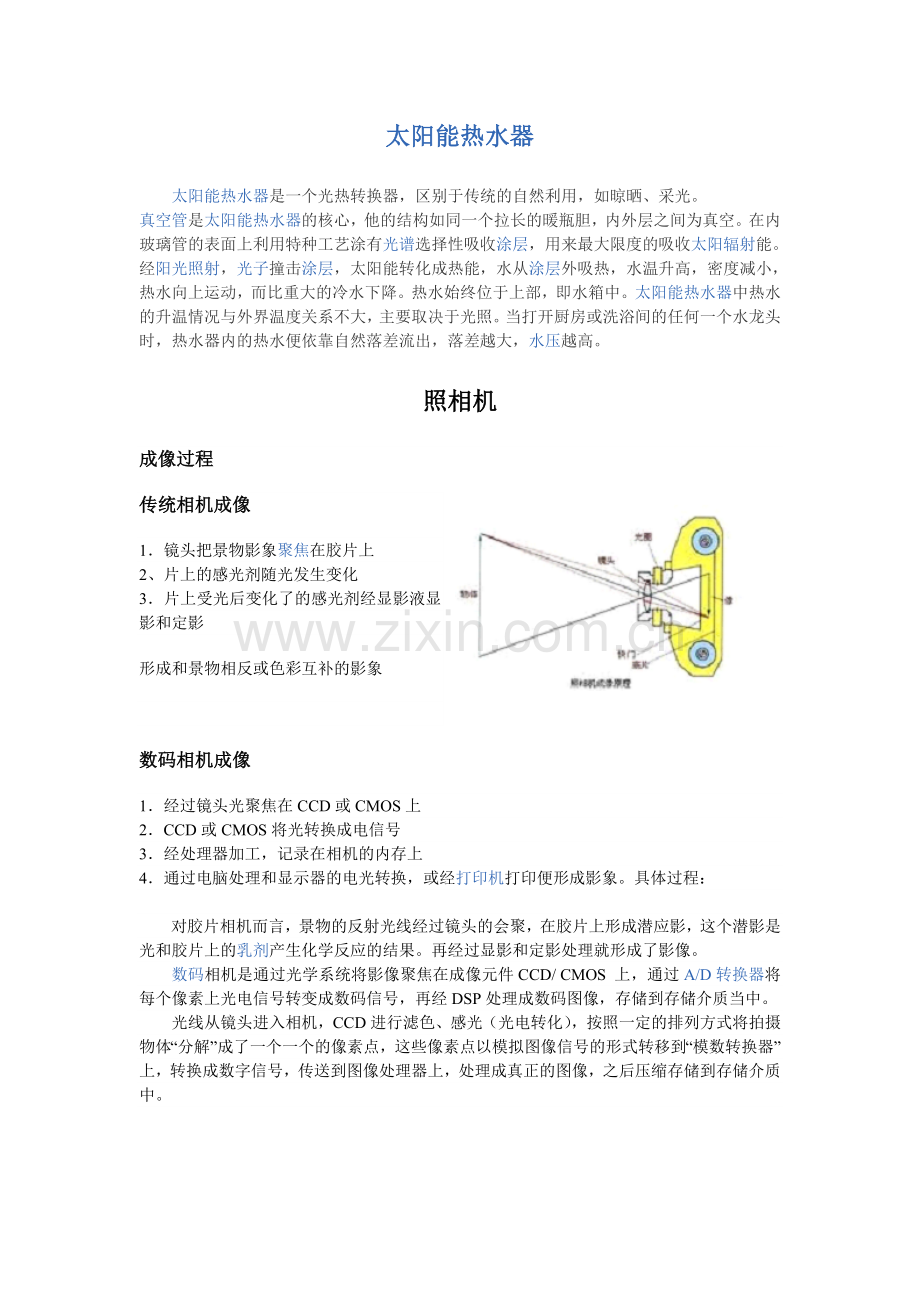

太阳能热水器

太阳能热水器是一个光热转换器，区别于传统的自然利用，如晾晒、采光。
真空管是太阳能热水器的核心，他的结构如同一个拉长的暖瓶胆，内外层之间为真空。在内玻璃管的表面上利用特种工艺涂有光谱选择性吸收涂层，用来最大限度的吸收太阳辐射能。经阳光照射，光子撞击涂层，太阳能转化成热能，水从涂层外吸热，水温升高，密度减小，热水向上运动，而比重大的冷水下降。热水始终位于上部，即水箱中。太阳能热水器中热水的升温情况与外界温度关系不大，主要取决于光照。当打开厨房或洗浴间的任何一个水龙头时，热水器内的热水便依靠自然落差流出，落差越大，水压越高。

照相机
成像过程
传统相机成像
1．镜头把景物影象聚焦在胶片上
2、片上的感光剂随光发生变化
3．片上受光后变化了的感光剂经显影液显影和定影
形成和景物相反或色彩互补的影象

数码相机成像
1．经过镜头光聚焦在CCD或CMOS上
2．CCD或CMOS将光转换成电信号
3．经处理器加工，记录在相机的内存上
4．通过电脑处理和显示器的电光转换，或经打印机打印便形成影象。具体过程：

对胶片相机而言，景物的反射光线经过镜头的会聚，在胶片上形成潜应影，这个潜影是光和胶片上的乳剂产生化学反应的结果。再经过显影和定影处理就形成了影像。
数码相机是通过光学系统将影像聚焦在成像元件CCD/ CMOS 上，通过A/D转换器将每个像素上光电信号转变成数码信号，再经DSP处理成数码图像，存储到存储介质当中。
光线从镜头进入相机，CCD进行滤色、感光（光电转化），按照一定的排列方式将拍摄物体“分解”成了一个一个的像素点，这些像素点以模拟图像信号的形式转移到“模数转换器”上，转换成数字信号，传送到图像处理器上，处理成真正的图像，之后压缩存储到存储介质中。

扬声器
扬声器中的线圈通电时,其线圈就会产生磁场,在与磁铁的磁场相互作用下,线圈就会振动,振动就会发出声音. 是通电导体在磁场内的受力作用.当交流音频电流通过扬声器的线圈(音圈)时,音圈中就产生了相应的磁场.这个磁场与扬声器上自带的永磁体产生的磁场产生相互作用力.于是,这个力就使音圈在扬声器的自带永磁体的磁场中随着音频电流振动起来.而扬声器的振膜和音圈是连在一起的,所以振膜也振动起来.振动就产生了与原音频信号波形相同的声音。
洗衣机
普通洗衣机工作原理：依靠装在洗衣桶底部的波轮正、反旋转，带动衣物上、下、左、右不停地翻转，使衣物之间、衣物与桶壁之间，在水中进行柔和地摩擦，在洗涤剂的作用下实现去污清洗。
滚筒洗衣机工作原理：这种发源于欧洲的洗衣机是模仿棒锤击打衣物原理设计，利用电动机的机械 做功使滚筒旋转，衣物在滚筒中不断地被提升摔下，再提升再摔下，做重复运动，加上洗衣粉和水的共同作用使衣物洗涤干净。

吹风机

电吹风直接靠电动机驱动转子带动风叶旋转。当风叶旋转时，空气从进风口吸入，由此形成的离心气流再由风筒前嘴吹出。空气通过时，若装在风嘴中的发热支架上的发热丝已通电变热，则吹出的是热风；若选择开关不使发热丝通电发热，则吹出的是冷风。电吹风就是以次来实现烘干和整形的目的。
电吹风手柄上的选择开关一般分为三档，即关闭档、冷风档、热风档，并附有颜色为白、蓝、红的指示牌。有些电吹风的手柄上还装有电机调速开关，供选择风量的大小及热风温度高低时使用。各类电吹风的外壳后面或侧面，都设有可旋转的圆形调风罩，旋动该罩调节进风口的截面大小，就可以调节输送的风速及热风的温度。

  LCD投影仪
LCD（Liquid Crystal Display）液晶投影仪，可以分成液晶板投影仪和液晶光阀投影仪，前者是投影仪市场上的主要产品。液晶是介于液体和固体之间的物质，本身不发光，工作性质受温度影响很大，其工作温度为-55℃～+77℃。投影仪利用液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像。由于LCD投影仪色彩还原较好、分辨率可达SXGA标准，体积小，重量轻，携带起来也非常方便，是投影仪市场上的主流产品。按照液晶板的片数，LCD投影仪分为三片机和单片机，而单板投影仪的机型已经很少，我们看到最多的还是三片机。
在投影仪中有3块液晶板，其中分布着液晶体。液晶体是介于液体和固体之间的物质，本身不发光，它们象荧光屏上的像素一样整齐的排列着。投影仪利用液晶的光电效应，即液晶分子的排列以及液晶分子本身的状态在电场作用下发生变化，影响其液晶单元的透光率或反射率。投影仪利用这个原理可以达到利用电信号准确控制通过液晶单元的光线的目的。 液晶投影仪中的光源是金属卤素灯或UHP（冷光源），发出明亮的白光， 经过光路系统中的分光镜，将白光分解为RGB（红色、绿色、蓝色）三种元素颜色的光线。RGB三种元素颜色的光线在精确的位置上穿过液晶体，这时候每一个液晶体的作用类似于光阀门，控制每一个液晶体中光线的通过与否以及通过光线的多少。三种元素颜色的光线就这样，经过投影仪的镜头准确投射到屏幕上，哪一点该是什么颜色、光的强度有多少，都分布的正正好好。就这样，在屏幕上投影组成了与源图像一致的色彩斑斓的图像。普通的LCD投影仪具有色彩好、价格优势和亮度均匀性好等多方面优势，因此目前正在以万元甚至低于万元的价格逐渐普及到家庭和小型商用场所之中。
汽油发电机
汽油机驱动发电机运转，将汽油的能量转化为电能。
在汽油机汽缸内，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行作功。
无论是柴油发电机还是汽油发电机，都是各汽缸按一定顺序依次作功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转。将无刷同步交流发电机与动力机曲轴同轴安装，就可以利用动力机的旋转带动发电机的转子，利用‘电磁感应’原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。

光盘的工作原理

明亮如镜的光盘是用极薄的铝质或金质音膜加上聚氯乙烯塑料保护层制作而成的。与软盘和硬盘一样，光盘也能以二进制数据(由“0”和“1”组成的数据模式)的形式存储文件和音乐信息。要在光盘上存储数据，首先必须借助电脑将数据转换成二进制，然后用激光将数据模式灼刻在扁平的、具有反射能力的盘片上。激光在盘片上刻出的小坑代表“1”，空白处代表“0”。
在从光盘上读取数据的时候，定向光束(激光)在光盘的表面上迅速移动。从光盘上读取数据的电脑或激光唱机会观察激光经过的每一个点，以确定它是否反射激光。如果它不反射激光(那里有一个小坑)，那么电脑就知道它代表一个“1”。如果激光被反射回来，电脑就知道这个点是一个“0”。然后，这些成千上万、或者数以百万计的“ l”和“0”又被电脑或激光唱机恢复成音乐、文件或程序。
继电器的工作原理
继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、
通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。
