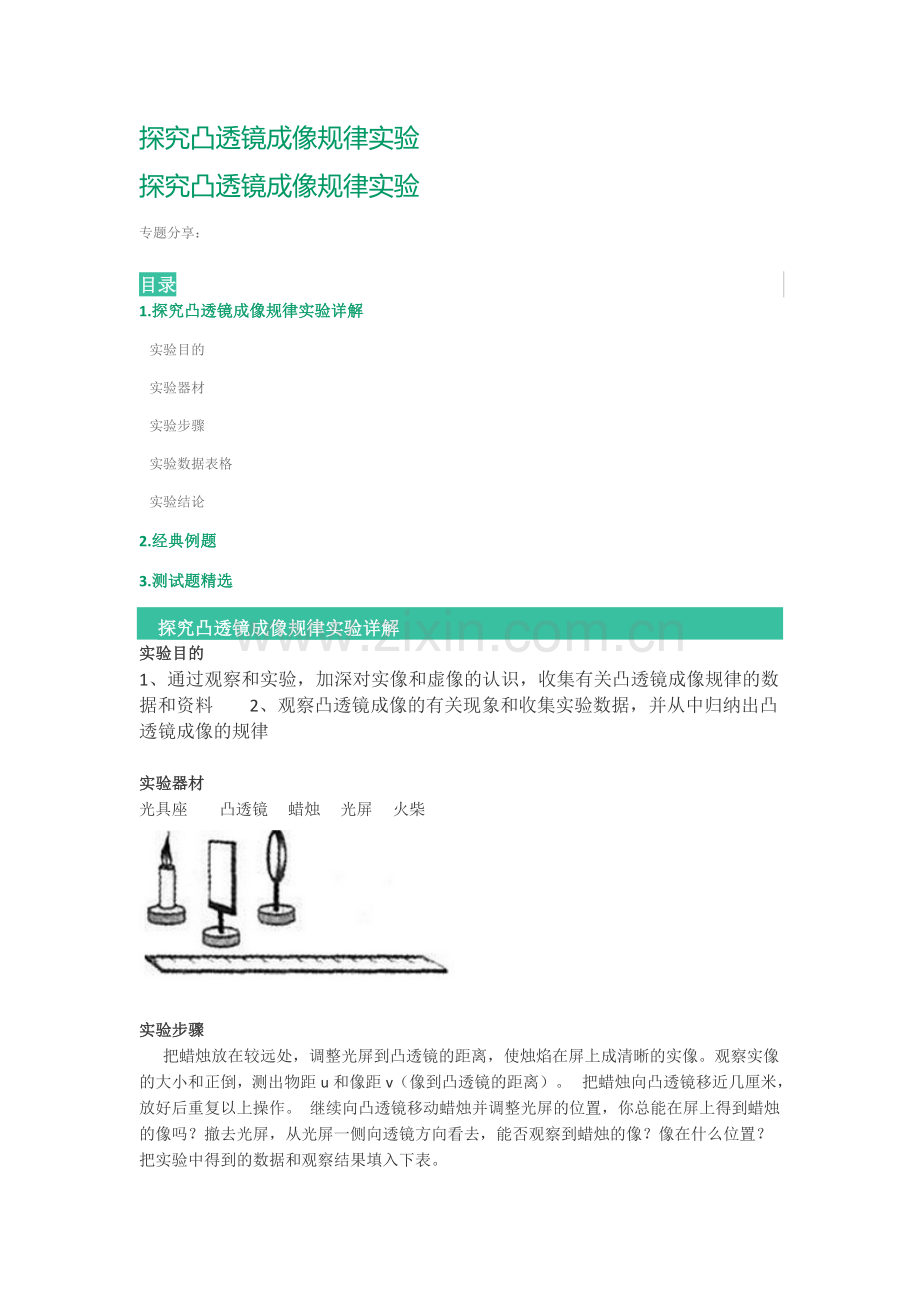

探究凸透镜成像规律实验.docx

探究凸透镜成像规律实验
探究凸透镜成像规律实验
专题分享：

目录
1.探究凸透镜成像规律实验详解
 实验目的
 实验器材
 实验步骤
 实验数据表格
 实验结论
2.经典例题
3.测试题精选
探究凸透镜成像规律实验详解
实验目的
1、通过观察和实验，加深对实像和虚像的认识，收集有关凸透镜成像规律的数据和资料     2、观察凸透镜成像的有关现象和收集实验数据，并从中归纳出凸透镜成像的规律

实验器材
光具座     凸透镜   蜡烛   光屏   火柴

实验步骤
    把蜡烛放在较远处，调整光屏到凸透镜的距离，使烛焰在屏上成清晰的实像。观察实像的大小和正倒，测出物距u和像距v（像到凸透镜的距离）。  把蜡烛向凸透镜移近几厘米，放好后重复以上操作。 继续向凸透镜移动蜡烛并调整光屏的位置，你总能在屏上得到蜡烛的像吗？撤去光屏，从光屏一侧向透镜方向看去，能否观察到蜡烛的像？像在什么位置？ 把实验中得到的数据和观察结果填入下表。

实验数据表格

实验结论
    1.当物体位于凸透镜二倍焦距以外时，成倒立缩小的实像；当物体位于凸透镜二倍焦距处时，成倒立等大的实像；
    2.当物体位于凸透镜一倍焦距到二倍焦距之间时，成倒立放大的实像；当物体位于凸透镜一倍焦距处时不成像；
    3.当物体位于凸透镜一倍焦距以内，成正立放大的虚像；物距无穷远时，像变成一个很小很亮的光点，仍为实像。
    4.成实像时，物和像在凸透镜异侧；成虚像时，物和像在凸透镜同侧。

经典例题
如图所示，在探究凸透镜成像规律的实验中，将蜡烛、凸透镜、光屏放在如图所示的桌面上，但无论怎样移动光屏也无法在光屏上得到蜡烛的像，请说出这种现象出现的原因．

答案:
蜡烛、凸透镜、光屏三者的中心不在同一条直线上（答案不唯一）．
探究凸透镜成像规律：

答案:
b；a；倒立
测试题精选
在“探究凸透镜成像规律”的实验中，小明设计的探究报告(部分)如下，请填写空白处的内容．
实验目的：探究凸透镜成像规律．
实验器材：凸透镜、光屏、_____、蜡烛和火柴等．
实验步骤：
(1)记录凸透镜的_____；
(2)安装和调试实验装置时，应使凸透镜和光屏的中心跟烛焰的中心大致在_____；
(3)固定凸透镜的位置，将蜡烛放在适当的位置后，移动光屏找清晰为止像．…
查看答案
在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的()
A.
B.
C.
D.
查看答案
在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的()
A.
B.
C.
D.
