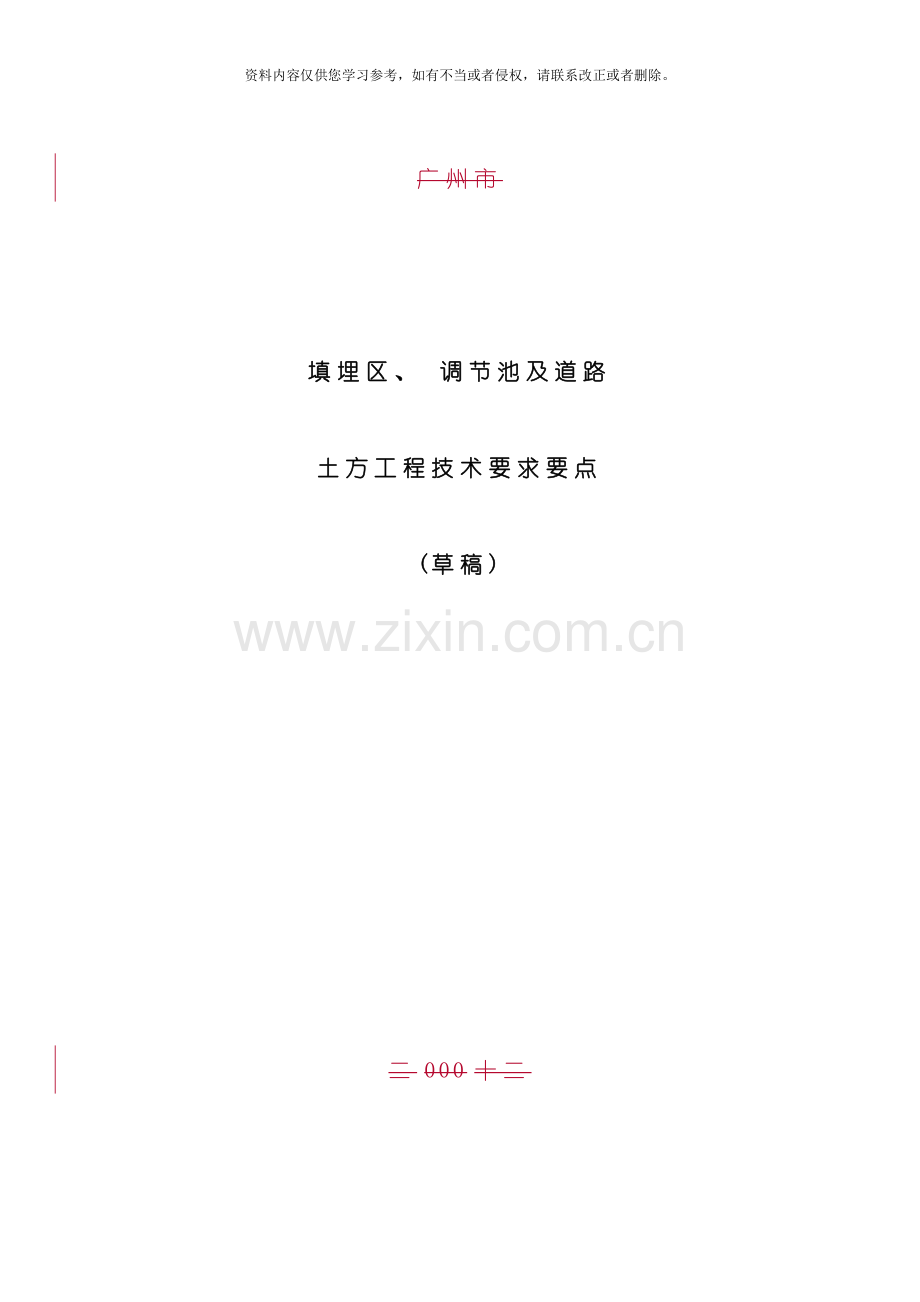

广州市

填埋区、 调节池及道路

土方工程技术要求要点

(草稿)

二000十二

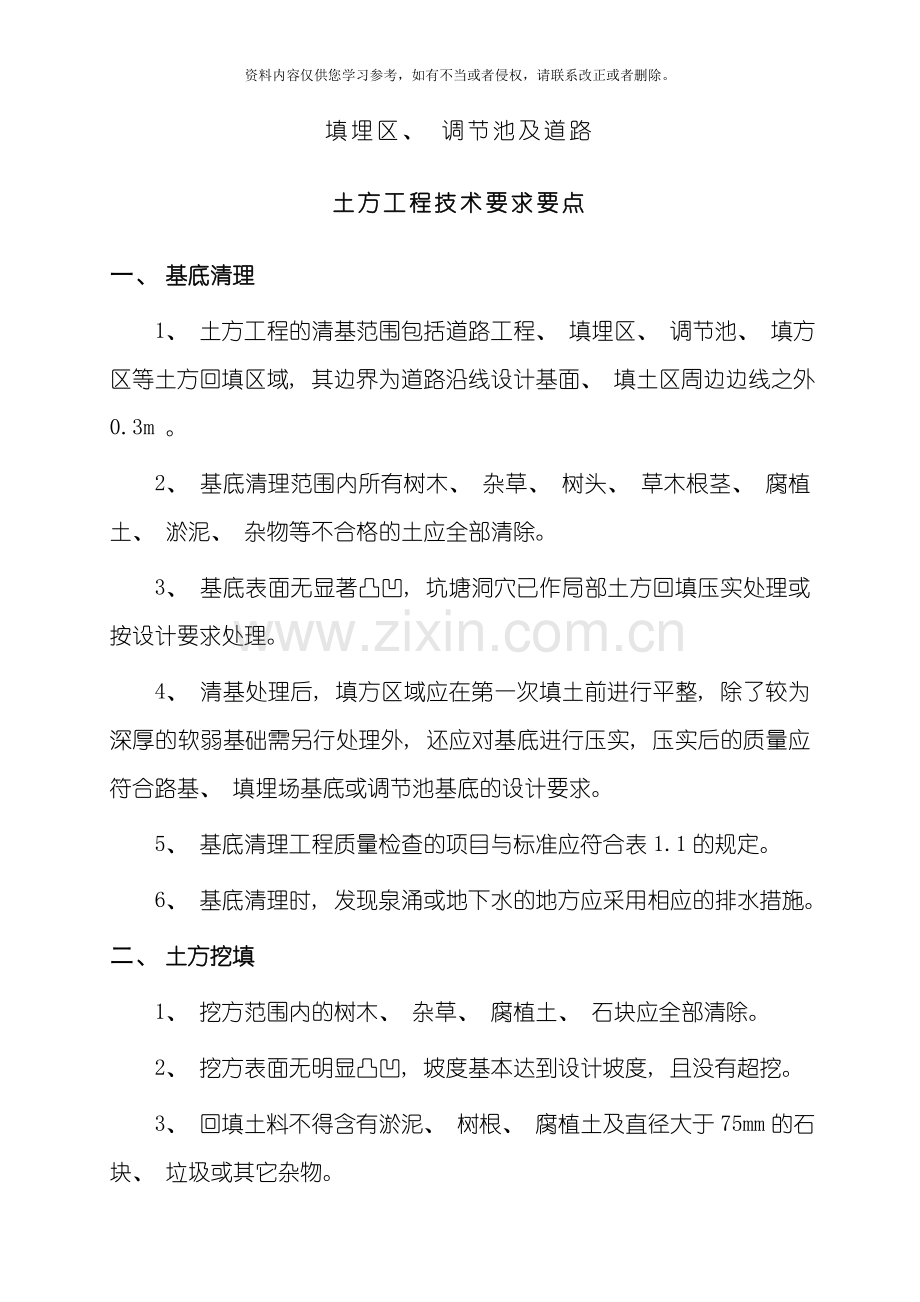

填埋区、 调节池及道路
土方工程技术要求要点
一、 基底清理
1、 土方工程的清基范围包括道路工程、 填埋区、 调节池、 填方区等土方回填区域, 其边界为道路沿线设计基面、 填土区周边边线之外0.3m 。
2、 基底清理范围内所有树木、 杂草、 树头、 草木根茎、 腐植土、 淤泥、 杂物等不合格的土应全部清除。
3、 基底表面无显著凸凹, 坑塘洞穴已作局部土方回填压实处理或按设计要求处理。
4、 清基处理后, 填方区域应在第一次填土前进行平整, 除了较为深厚的软弱基础需另行处理外, 还应对基底进行压实, 压实后的质量应符合路基、 填埋场基底或调节池基底的设计要求。
5、 基底清理工程质量检查的项目与标准应符合表1.1的规定。
6、 基底清理时, 发现泉涌或地下水的地方应采用相应的排水措施。
二、 土方挖填
1、 挖方范围内的树木、 杂草、 腐植土、 石块应全部清除。
2、 挖方表面无明显凸凹, 坡度基本达到设计坡度, 且没有超挖。
3、 回填土料不得含有淤泥、 树根、 腐植土及直径大于75mm的石块、 垃圾或其它杂物。
4、 回填土料的土质和含水量必须符合设计要求和施工规范的规定。
5、 填方应按规定分层夯实, 压实度应符合设计要求。经检验合格后, 在进行上部一层的填土前, 压实面应采用机械刨松, 刨松深度为25mm。
表1.1 基面清理工程质量检查项目与标准
项次
检查项目
质 量 标 准
1
基底清理范围
清理边界超过设计基面边线0.3m。
2
基底清理
基底表层树木、 杂草、 树头、 草木根茎、 杂物及不合格土全部清除。
3
基底处理
基底无杂物、 草木, 无不合格土, 坑穴已作处理。
4
基底平整压实
表面无显著凹凸、 无松土、 弹簧土, 压实质量应符合路基、 填埋场基底或调节池基底的设计要求。

三、 构建面修整
1、 构建面不得含有直径大于20mm的石块、 树根等有害物质; 清除有害物质后的小坑穴应回填合格的土料并夯压密实。
2、 如构建坡面采用大于12t的压路机碾压后, 其轮迹深度不得大于5mm。碾压机械无法到达的部分坡面, 应采用小型机械配合人夯实, 保证坡面坚实、 平整、 无松土。
3、 构建面的允许偏差应符合有关规定。
四、 填方工程土源检测
1、 外观检测
经过肉眼对土源进行外观检测, 以初步确定填方土源是否符合填方土质要求, 如鉴别是否含有超出标准范围的土块、 石块、 植物根茎、 垃圾以及有机质含量是否超标等。
2、 有机质含量、 颗粒成份、 最优含水量与最大干密度的检测
用于填方土源的各项检测技术标准与频率按表4.1
表4.1 填方土源检测标准表
项 目
频 率
技 术 标 准
外观检测颗粒组成与土质成份
每10000m3或当土源种类变更检测一次, 每次一组, 每组3个土样。
不得有过多的有机质( 少于体积的3%) , 不得含有直径大于75mm的土、 石块、 垃圾或其它有害物质。
有机质含量分析
每10000m3或当土源种类变更检测一次, 每次一组, 每组3个土样。
有机质含量不能大于3%( 体积比)
颗粒成分
每10000m3或当土源种类变更检测一次, 每次一组, 每组3个土样。
不得含直径大于75mm的土块、 石块、 垃圾或其它杂物。
测定土料的最优含水量与最大干密度
每10000m3或当土源种类变更检测一次, 每次一组, 每组3个土样。
最大干密度≥1.5g/cm3, 最优含水量经过击实试验确定。
3、 土源含水量的检测
土源用于填方前, 应对土源的含水量进行检测, 检测频率为每10000m3或当土源种类变更检测一次, 每次一组, 每组3个土样。
五、 填方工程及其现场检测
1、 土料要求
用于填埋区、 调节池及道路填方工程所使用的土料, 必须是经填方土源检测合格的土料。
2、 填方前的准备
填土的场地在填土前, 除按基底的清理要求处理外, 还要在场地的适当地方修筑必要的截水沟, 防止场外水流入填土区。同时在填土区周边开好排水沟, 采取相应的排水措施, 保证区内排水顺畅、 不积水。
3、 压实前土料含水量的检测
土源用于填方前, 虽已进行了含水量检测, 但当土源含水量检测日期与填方日期相隔的时间较长, 或天气变化引起土料含水量改变时, 土料运到填方作业面后, 在压实前应检测土料的含水量, 在土料的含水量不超过该土料最优含水量±35%时方可进行摊铺压实。若含水量过高或过低, 则要进行晾晒或洒水处理, 直至接近最优含水量。
土料含水量的检测频率一般为一种土源检测一次, 每次一组, 每组3个土样; 当填方面积很大时能够根据现场实际情况适当增加检测次数。
4、 填方工程填土厚度
回填土方在压实前要用推土机或其它推平摊铺机械推平摊匀, 土面大致呈水平状态, 厚度要均匀。各种不同类土每层的填土厚度如下:
填埋区、 调节池及道路的填方工程, 压实前每层的填土厚度按照表5.1执行。
表5.1 铺料厚度限制尺寸
压实功能类型
压 实 机 具 种 类
铺料厚度( mm)
轻型
人工夯、 机械夯
200
5~10t平碾
250
中型
12~15t平碾、 斗容2.5m3铲运机、
5~8t振动辗
300
重型
斗容大于7m3铲运机、 5~10t振动辗、 加载气胎碾
400
填埋区和调节池或山谷等填方区域的基底第一层填土的铺料厚度为1m。

5、 填方压实质量的检测
填方工程在压实时, 应用压实机械先轻压后重压。经机械压实后, 每层平均按500m2取一组( 3个) 土样, 检测干密度与湿密度, 并计算其压实度, 将压实度与设计压实标准作对比, 确定压实质量是否达到设计要求。若未达到标准, 要找出原因, 返工补压。每一层压好后, 表面要稍有一定的倾斜度, 以利排水。
6、 填方压实土面的处理
所有填方的压实土, 在压实质量检测合格后, 填上一层土之前必须将表层作翻松处理, 以确保上下土层的良好结合。翻松的深度为25mm。
堆土压实土面可不作翻松处理。
7、 填方工程检测的技术标准
填方工程检测的技术标准见表5.2。
表5.2 填方现场检测标准表
项 目
频 率
技 术 标 准
含水量检测
压实后每一层都检测, 平均每500m2一组( 3个土样)
填埋区为±5%。
干密度与湿密度
压实后每一层都检测, 平均每500m2一组( 3个土样)
实测值
压实度
压实后每一层都检测, 平均每500m2一组( 3个土样)
1、 填埋区、 调节池≥90%
2、 道路: 路床( 路面底以下0～80cm) ≥93%, 路堤: ( 路面底以下>80cm)
≥90%。

8、 填方的铺料与碾压
填土作业应按水平层次铺填, 不得顺坡填筑。路堤分段作业面的最小长度, 机械作业不应小于50m; 填埋区及调节池等区域应分块填筑, 分块的边长不小于40m。若相邻的施工面之间出现高差时, 最大高差不应大于1.0m。且两作业面之间以缓于1( V) : 5( H) 的斜坡过渡搭接。
碾压机械行走方向应平行于分块的边线或路堤轴线, 相邻作业面的碾迹必须搭接, 搭接碾压宽度不应小于0.5m。
9、 填方工程质量检测项目与标准
填方工程质量检测项目标准应符合表5.3的规定。
表5.3 填方工程质量检测项目与标准表
项 次
检测项目
质 量 标 准
1
铺料厚度
允许偏差0~-5cm
2
铺填边线
允许偏差: 机械作业为+10~+30cm
3
压实指标
符合设计要求( 见表5.2中的压实度技术标准)

六、 填方工程质量控制与检测工作流程
填方工程质量控制与检测工作流程见图6.1( 见下页) 。
根据工程的总体计划, 实施土方工程质量控制与检测工作

对土源进行检测

变更土源

否
是否合格

是
将检测结果报告监理单位。可进行下一步填方工作

现场检验填方土料的含水量
变更土源

晾晒或洒水处理

否
是否符合要求

是
将检测结果报告监理单位。可进行碾压或夯实

现场检验压实度

重新碾压或夯实

否
是否符合要求

是
将检测结果报告监理单位。可进行下一步的填方工作

是 是否变更土源
或需检测土源

否
继续填方工作

图6.1 填方工程质量控制与检测工作流程图
