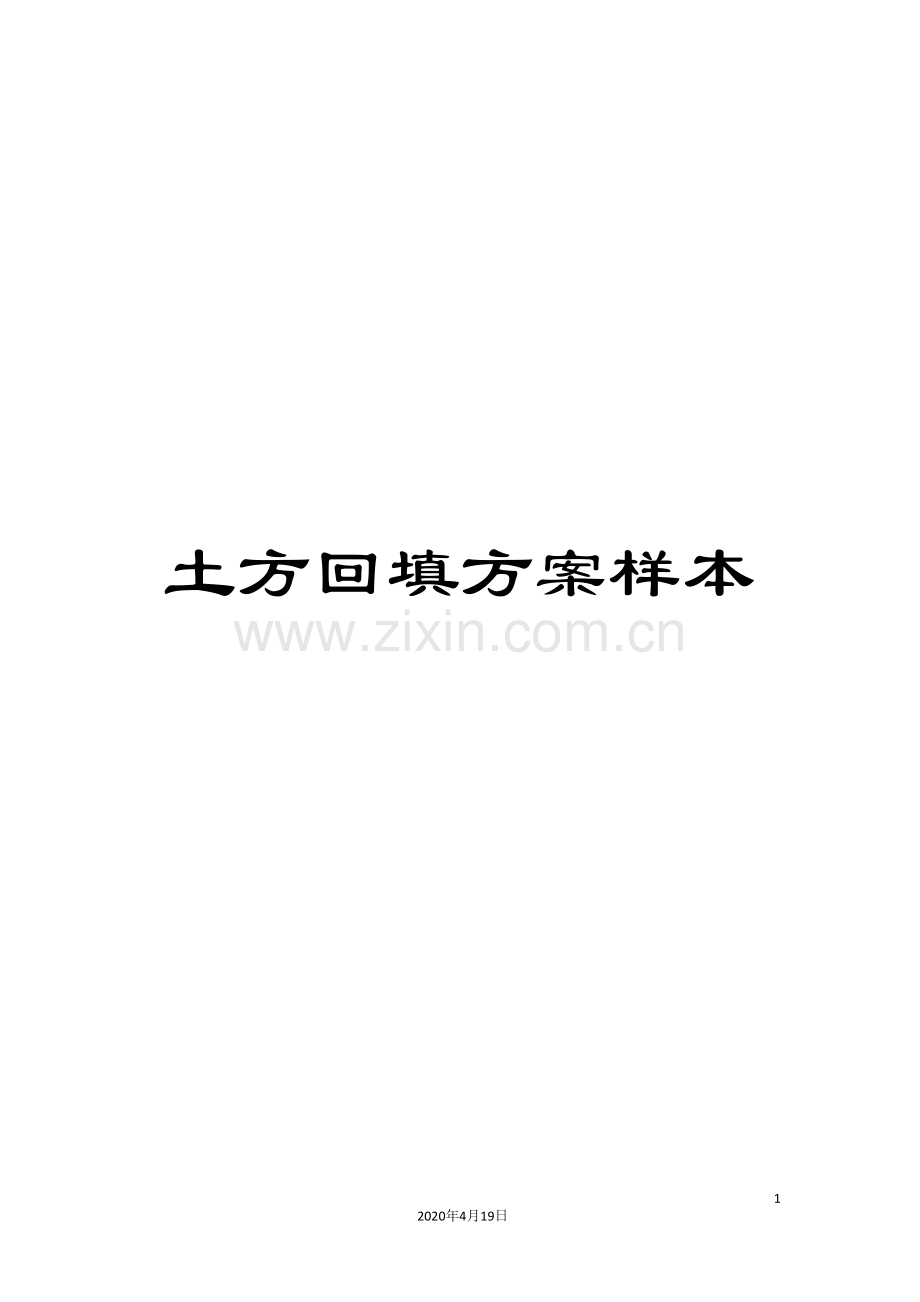

土方回填方案样本.doc

土方回填方案样本

13
2020年4月19日
文档仅供参考，不当之处，请联系改正。

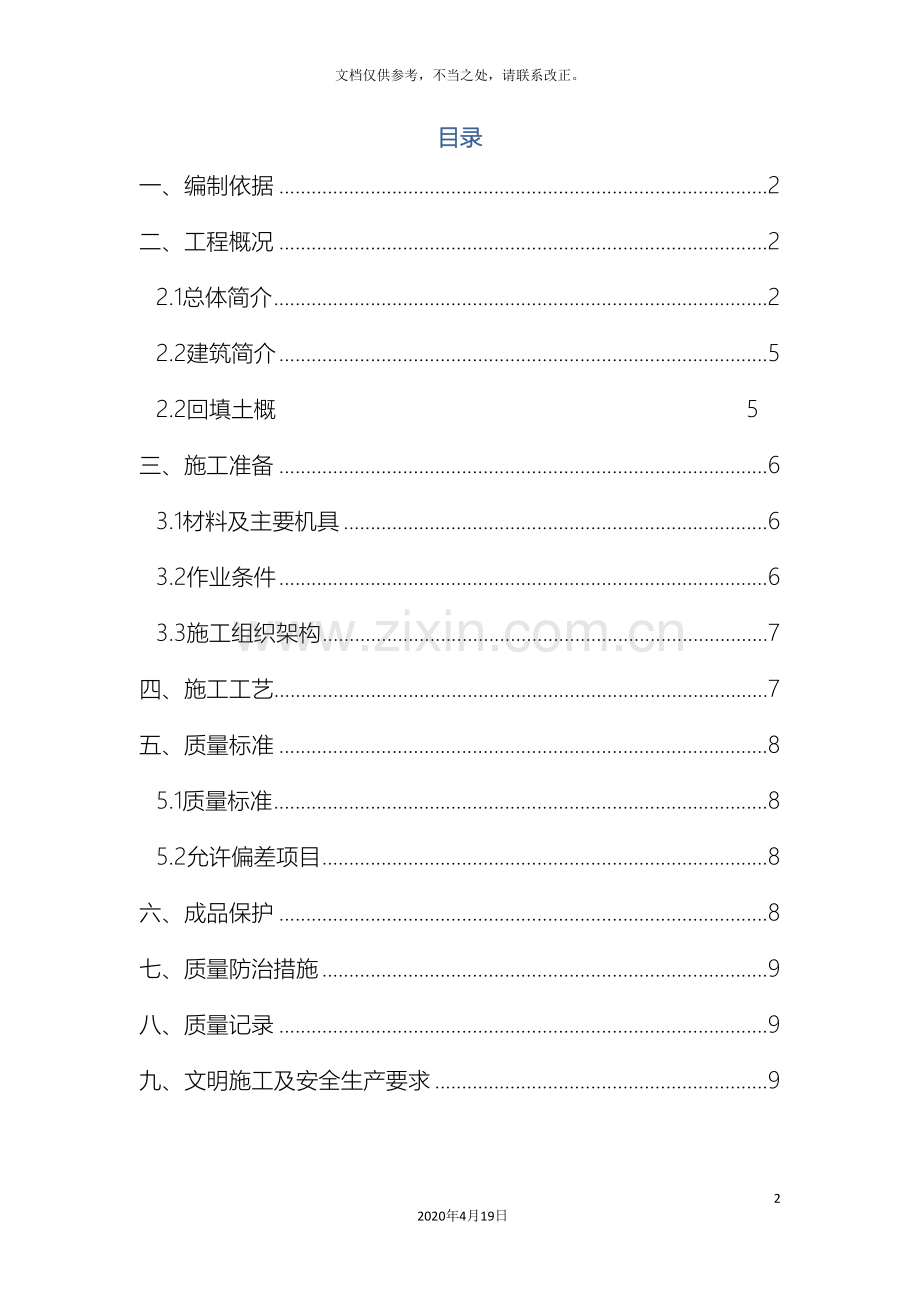

目录
一、编制依据 2
二、工程概况 2
2.1总体简介 2
2.2建筑简介 5
2.2回填土概 5
三、施工准备 6
3.1材料及主要机具 6
3.2作业条件 6
3.3施工组织架构 7
四、施工工艺 7
五、质量标准 8
5.1质量标准 8
5.2允许偏差项目 8
六、成品保护 8
七、质量防治措施 9
八、质量记录 9
九、文明施工及安全生产要求 9

一、编制依据
1.1本工程设计图纸、答疑纪要和选用图集；
1.2建筑工程施工手册；
1.3《建筑工程施工质量验收统一标准》（GB50300— ）；
1.4《建筑地基基础工程施工质量验收规范》（GB50202— ）；
1.5《建筑地基处理技术规范》（JGJ79— ）；
1.6地基勘察报告；
二、工程概况
2.1总体简介
序号
项目
内容
1
工程名称
武陟孔雀城1.1期1#-56#楼
2
工程地址
项目位于河南省焦作市武陟县东南。龙山南路以南，蔡茂路以北，覃怀大道以东，孔雀大湖以西。
3
工程性质
居住建筑
4
建设单位
武陟孔雀城房地产开发有限公司
5
勘察单位
河南省建筑科学研究院有限公司
6
设计单位
河南省朝阳建筑设计有限公司
7
监理单位
河南海华工程建设监理公司
8
质量监督单位
武陟县建设工程质量检测有限责任公司
9
施工总承包单位
浙江新东阳建设集团有限公司
10
合同承包范围
建筑、装饰、电气、给排水及采暖、通风等
11
合同工期
618
12
合同质量目标
合格
2.2建筑简介
序号
项目
内容
1
建筑功能
居住建筑
2
建筑特点
外墙造型多样，立面美观大方
3
建筑面积
总建筑面积（㎡）
130312.16
占地面积（㎡）
91498
地下建筑面积（㎡）
11393.18
地上建筑面积（㎡）
118918.98
4
（1#楼）
（2#楼）

建筑面积
建筑面积（㎡）
5934.65
（5923.82）
占地面积（㎡）
530.69（529.76）
地上建筑面积（㎡）
5734.96（5724.13）
标准层建筑面积（㎡）
472.37（471.47）
建筑层数
地上
12层
地下
1层
建筑层高
地下部分
地下一层
4.95
地上部分
首层
2.9
标准层
2.9
建筑高度
绝对标高（m）
90.05
室内外高差（m）
0.15
基底标高（m）
-5.85
最大基坑深度（m）
-8.2
建筑平面
横轴编号
1-23
纵轴编号
A-L
横轴距离（m）
43.4
纵轴距离（m）
15.25
5
（3#楼）

建筑面积
建筑面积（㎡）
5923.82
占地面积（㎡）
529.76
地上建筑面积（㎡）
5724.13
标准层建筑面积（㎡）
471.47
建筑层数
地上
13层
地下
1层
建筑层高
地下部分
地下一层
4.95
地上部分
首层
2.9
标准层
2.9
建筑高度
绝对标高（m）
90.05
室内外高差（m）
0．15
基底标高（m）
-5.85
最大基坑深度（m）
-8.2
建筑平面
横轴编号
1-29
纵轴编号
A-H
横轴距离（m）
45.0
纵轴距离（m）
13.65
6
（4#楼）
（5#楼）
（6#楼）
建筑面积
建筑面积（㎡）
7419.09（7417.10）
（7418.59）
占地面积（㎡）
630.61
（626.31）
（625.87）
地上建筑面积（㎡）
7170.81（7170.75）（7170.81）
标准层建筑面积（㎡）
562.92
建筑层数
地上
13层
地下
1层
建筑层高
地下部分
地下一层
4.95
地上部分
首层
2.9
标准层
2.9
建筑高度
绝对标高（m）
89.95
(89.90)
(90.90)
室内外高差（m）
0．15
基底标高（m）
-5.85
（-5.7）
（-5.8）
最大基坑深度（m）
-8.1
建筑平面
横轴编号
1-29
纵轴编号
A-H
横轴距离（m）
45.20
纵轴距离（m）
13.85
7
（7#楼）
建筑面积
建筑面积（㎡）
7416.12
占地面积（㎡）
606.02
地上建筑面积（㎡）
7416.12
标准层建筑面积（㎡）
562.92
建筑层数
地上
13层
地下
0层
建筑层高
地下部分
地下一层
0

地上部分
首层
2.9
标准层
2.9
建筑高度
绝对标高（m）
90.0
室内外高差（m）
0．15
基底标高（m）
-3.3
最大基坑深度（m）
-3.8m
建筑平面
横轴编号
1-29
纵轴编号
A-H
横轴距离（m）
45.1
纵轴距离（m）
13.75
8
（8#楼）（9#楼）
建筑面积
建筑面积（㎡）
8831.27
占地面积（㎡）
719.20
地上建筑面积（㎡）
8580.11
标准层建筑面积（㎡）
671.75
建筑层数
地上
13层
地下
0层
建筑层高
地下部分
地下一层
0
地上部分
首层
2.9
标准层
2.9
建筑高度
绝对标高（m）
90.25（90.40）
室内外高差（m）
0．15
基底标高（m）
-2.7
最大基坑深度（m）
-3.8m
建筑平面
横轴编号
1-29
纵轴编号
A-H
横轴距离（m）
45.0
纵轴距离（m）
13.75
9
10#楼）

建筑面积
建筑面积（㎡）
8885.89
占地面积（㎡）
719.20
地上建筑面积（㎡）
8580.11
标准层建筑面积（㎡）
671.75
建筑层数
地上
13层
地下
0层
建筑层高
地下部分
地下一层
0
地上部分
首层
2.9
标准层
2.9
建筑高度
绝对标高（m）
90.5
室内外高差（m）
0．15
基底标高（m）
-2.7
最大基坑深度（m）
-3.8m
建筑平面
横轴编号
1-25
纵轴编号
A-G
横轴距离（m）
48.0
纵轴距离（m）
14.7
10
(11-55#楼)
建筑高度
地上部分
首层
3.3
标准层
3.0
绝对标高（m）
90.02-91.05
室内外高差（m）
0.3
基底标高（m）
-3.0、-3.6、-4.5、-2.8
最大基坑深度（m）

建筑总高（m）
12.9
11
车库）
建筑面积
建筑面积（㎡）
11393.18
建筑层数
地上
0层
地下
1层
建筑层高
地下部分
车库
3.3
建筑高度
绝对标高（m）
89.9
室内外高差（m）
0.3
基底标高（m）
-5.4
最大基坑深度（m）
-6.85
建筑平面
横轴编号
1-46
纵轴编号
A-X
横轴距离（m）
301.120
纵轴距离（m）
98.50

2.3回填土概况
根据设计要求本工程室内回填土材料采用压实性较好的素土。回填材料严禁采用淤泥、耕土、冻土、膨胀性土、有机质含量大5%的土或建筑垃圾进行回填，回填土不得含有石块、碎砖、灰渣及有机质；本工程采用压实性较好的素土；外围回填土与房心回填土施工周期： 7月~ 11月。别墅区所有楼号回填土，使用素土回填。高层地下室顶板混凝土浇注完毕达到设计强度及侧壁防水层施工完成后，应及时回填基坑，外墙边800mm范围采用2：8灰土回填，外围采用素土回填，压实系数λc≥0.94。
本工程别墅区房心回填土采用小型挖掘机进行铺填土；高层及车库室外回填土采用大型挖掘机进行铺填土，铺填土区段长度≤20m，宽度≤8m，进行分层铺填，铺填厚度≤300mm，挖掘机完成一层铺填后进行人工夯实，夯实后回填土压实系数应≥0.94。回填土过程中使用小型碾压机或蛙式打夯机。
三、施工准备
3.1材料及主要机具
3.1.1土：回填土中不得含有有机杂质，其料径不大于50mm。
3.1.2主要机具有：小挖掘机、农用四轮车、蛙式打夯机、手推车、木耙、
铁锹（尖头与平头）、2m靠尺、胶皮管、小线和木折尺等。
3.1.3测量仪器：水准仪、标尺。
3.2作业条件
3.2.1施工前，应做好水平标志，以控制回填土的高度或厚度，在地坪上钉
上标高控制木桩。
3.2.2室内满堂架管、模板拆除且清理完毕。
3.2.3室内建筑垃圾清理干净。
3.2.4室内结构完成。
3.2.5室外脚手架拆除、清理完毕，基坑内垃圾清理干净。
3.3施工组织架构

四、施工工艺
4.1工艺流程清理→检验土质→分层铺土→夯打密实→检验密实度→修正找平验收。
4.2填土前将基坑、底板上的垃圾等杂物清理干净。
4.3回填土使用前严格控制料径，并除去回填土中的杂物，根据试验员对回填土含水率的检验结果，如含水量偏高，采用翻松、晾晒等措施；如遇回填土的含水量偏低，采用预先洒水润湿等措施。
4.4回填土分层铺摊，每层铺土厚度为300mm，每层铺摊后，随之耙平。
4.5回填土每层至少夯打四遍。打夯要按一定方向进行，一夯压半夯，夯夯相接，行行相连，两遍纵横交叉。而且严禁采用水浇使土下沉的所谓“水夯”法，回填土过程中不得使用重型碾压或重型夯实设备。
4.6回填土每层填土夯实后，经试验员试验，合格后，方可进行上一层的铺土。
4.8修整找平：填土全部完成后，应进行表面拉线找平，凡超过标准高程的地方，及时铲平；凡低于标准高程的地方，应补土夯实。
五、质量标准
5.1质量标准
5.1.1基底必须处理干净。
5.1.2回填的土料应无杂质，料径符合要求。
5.1.3回填土必须按规定分层夯实。每层取样测定夯实后土的干土质量密度，合格后方可进行下一层。
5.2允许偏差项目
项
序
检查项目
允许偏差或允许值
检验方法
桩基、基坑、基槽
场地平整
管沟
地（路）面基层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50
水准仪
2
分层压实系数
设计要求
按规定方法
一般项目
1
回填土料
设计要求
取样检查或直接鉴别
2
分层厚度及含水量
设计要求
水准仪及抽样检查
3
表面平整度
20
20
30
20
20
靠尺或水准仪
六、成品保护
6.1施工时，对定位标准桩、轴线引桩、标准水准点等，填运土时不得撞碰。
6.2夜间施工时，应设有足够的照明设施，防止铺填超厚。
6.3基础的现浇混凝土应达到一定强度，不致因填土而受损坏时，方可回填。
6.4打夯机夯土时应注意严禁碰撞基础粱等部位。
七、质量防治措施
7.1回填土每层必须经我项目部试验员测定夯后的干土质量密度，符合设计要求后才能铺摊上层土；每层回填土完成后经具有相应资质的试验室测定回填土的压实系数、干土质量密度等。
7.2回填土下沉：因虚铺土超过规定厚度，或夯实不够遍数，甚至漏夯。
7.3回填土夯压不密：应在夯压时对干土适当洒水加以润湿；如回填土太湿同样夯不密实呈“橡皮土”现象，这时应将“橡皮土”挖出，重新换好土再予夯实。
八、质量记录
8.1灰土随机抽点取样图；
8.1土料击实试验报告；
8.3干密度、含水率试验记录；
8.4土方回填工程检验批质量验收记录；
九、文明施工及安全生产要求
9.1施工现场配专职安全员负责现场施工安全。特种工种、机械操作必须持证上岗。
9.2须按机械操作规范进行施工，在打夯机前方2米内不得有人，如两台打夯机在同一场地作业，要保持平行距离3ｍ，前后距离10ｍ。打夯机操作人员必须带绝缘手套、穿胶鞋，一人操作机械一人拉线。
9.3施工用电必须由电工接、断线；严禁私自拆、接电源电线。
9.4在现场不准酗酒，不许发生打架、斗殴事件发生。
9.5进入施工现场必须遵守施工现场的各项规章制度，服从管理人员的安排。
9.6基础回填要有专人观察基坡稳定情况，如发现失稳、松动、裂缝、滑坡等不安全现象要及时汇报，要采取有效的预防和防范措施。
9.7非机械操作者在未经批准的情况下严禁使用现场机械。
9.8现场严禁随地大小便，现场不得穿拖鞋、短裤。
9.8施工者必须坚持工完场清，保持工作面整洁。严禁向上或向下抛掷工具等。现场施工人员必须戴好安全帽。
9.10室外填土时，首先观察主体结构施工的安全情况，要求防护棚防护严密以防主体施工时有其它杂物掉下砸人。作业环境不安全时施工人员有权拒绝施工。
9.11进出工地的所有拉土车辆必须全部封盖，以防止土料遗洒，降低现场的扬尘。
9.12施工期间土方队派一专人负责对运输道路清理、洒水等配合工作，确保现场干净整洁，真正做到工完场清、文明施工。
9.13施工前要细致检查机械设备的电缆线及开关等是否完好，线是否有破损、老化、漏电等不安全因素，如不合格应予以纠正更换。
9.14汽车在自动卸土时，下方不得站人。
9.15夜间操作时要有足够的照明。室内线路、照明灯要规范设置，悬挂要牢固，悬挂高度2.5ｍ以上
